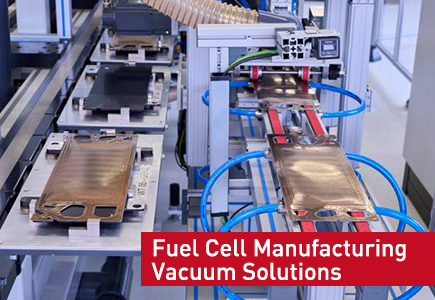

Vakuumlösungen für die Herstellung von Brennstoffzellen: Fortschrittliche Bipolarplatten- und Membranbeschichtungstechnik
Branchenhintergrund
Protonenaustauschmembran-Brennstoffzellen (PEM) haben sich schnell als zentrale Energiequellen für Fahrzeuge mit neuer Energie, dezentrale Kraftwerke und tragbare Energiegeräte etabliert. Globale Hersteller von Brennstoffzellen gehen von der Versuchsproduktion in kleinen Chargen zur automatisierten Massenproduktion über, die äußerst strenge Standards für die Maßhaltigkeit der Komponenten, die Gleichmäßigkeit der Beschichtung und die innere Reinheit stellt.
Bipolarplatten und beschichtete Protonenaustauschmembranen sind zwei wesentliche Bestandteile, die die Leistung und Lebensdauer des Brennstoffzellenstapels bestimmen. Moderne automatisierte Produktionslinien nutzen überall maßgeschneiderte Vakuumtechnologie zur Steuerung der Rohmaterialreinigung, Oberflächenbehandlung und Präzisionsbeschichtung. Eine unsachgemäße Vakuumeinrichtung ist einer der Hauptgründe für eine hohe Ausschussrate und eine instabile Leistung der fertigen Brennstoffzelle in vielen mittelgroßen Brennstoffzellenfabriken. Dieser Artikel konzentriert sich auf Vakuumanwendungsdetails der Bipolarplattenverarbeitung und Membranbeschichtung, die Auswahl der Ausrüstung und die Analyse der tatsächlichen Produktionsvorteile.
Wichtige Herstellungsfehler, ausgelöst durch fehlende Präzisionsvakuumkontrolle
Viele kleine Brennstoffzellenhersteller führen Teilprozesse immer noch unter normaler atmosphärischer Umgebung aus, was zu wiederkehrenden Produktfehlern führt, die die Gewinnmarge nachhaltig schmälern:
Oberflächenfehler der Bipolarplatte: Restluftblasen und adsorbierte Feuchtigkeit verbleiben im Graphit- oder Metallsubstrat, was zu einer ungleichmäßigen leitfähigen Beschichtung, einer schlechten Ebenheit des Gasströmungskanals und einem erhöhten Innenwiderstand nach dem Zusammenbau führt.
Versagen der PEM-Beschichtung: Staub, schwebende Feuchtigkeit und Umgebungsluftpartikel vermischen sich unter Normaldruck mit der Beschichtungsaufschlämmung, was zu Nadellöchern, teilweiser Ausdünnung der Beschichtung und inkonsistenter Protonenleitfähigkeit über die Membranoberfläche führt.
Langfristige Stapeldämpfung: Nicht entfernte Spurenverunreinigungen lösen nach und nach elektrochemische Nebenreaktionen innerhalb der zusammengebauten Brennstoffzellenstapel aus, was die Gesamtlebensdauer des Stapels verkürzt und die Nennleistung verringert.
Eine gut konzipierte Vakuumumgebung beseitigt die oben genannten inhärenten Nachteile der Quelle und wird zur Standardkonfiguration für gängige Brennstoffzellen-Gigafabriken.
Zwei zentrale Vakuumanwendungssegmente in der Produktion von Brennstoffzellenkomponenten
Vakuumtechnologie für die Herstellung von Graphit- und metallischen Bipolarplatten
Bipolarplatten lassen sich in zwei Hauptkategorien einteilen: Graphit-Verbundplatten und Edelstahl-Metallplatten, die beide vor der anschließenden Beschichtung und Formung eine mehrstufige Vakuumbehandlung erfordern. Für Graphit-Bipolarplatten: Rohes Graphitpulver, gemischt mit Harzbindemittel, muss vor dem Heißpressen im Vakuum entgast werden, um eingeschlossene Luft im Verbundrohling zu entfernen. Die Unterdruckumgebung eliminiert interne Blasenhohlräume und sorgt für eine dichte, gleichmäßige Substratstruktur. Die anschließende leitfähige Korrosionsschutzbeschichtung basiert ebenfalls auf einer geschlossenen Umgebung mit niedrigem Vakuum, um eine Partikelverschmutzung beim Sprühen zu vermeiden.
Für dünne metallische Bipolarplatten: Vorbehandlungsprozesse einschließlich Vakuumentfettung und Vakuumplasmareinigung entfernen Oberflächenölrückstände und Oxidfilme vollständig. Eine saubere Metalloberfläche verbessert die Haftung der nachfolgenden leitfähigen Beschichtung und verhindert so ein Abblättern der Beschichtung während des Langzeitbetriebs der Brennstoffzelle. Alle oben genannten Vorbehandlungsschritte können ohne stabile Vakuumunterstützung keine qualifizierte Ausbeute erzielen.
Hochvakuumabscheidung und -beschichtung für Protonenaustauschmembranen (PEM)
Die Protonenaustauschmembran ist die zentrale ionenleitende Komponente der Brennstoffzelle und ihre funktionelle Beschichtung entscheidet direkt über die Effizienz der Zelle. Zwei gängige Beschichtungsprozesse hängen stark von präzisem Vakuum ab: Vakuum-Aufschlämmungsbeschichtung und PVD-Vakuum-Sputtern-Abscheidung.
Die geschlossene Vakuumbeschichtung isoliert Außenluft und Staub und sorgt dafür, dass sich das Beschichtungsmaterial gleichmäßig auf der Oberfläche der ultradünnen Polymermembran verteilt, ohne dass es zu feinen Löchern kommt. Hochvakuum-PVD-Sputtern ermöglicht darüber hinaus die Abscheidung einer gleichmäßigen funktionellen Schicht im Nanomaßstab auf der Membranoberfläche, die häufig für Hochleistungs-Brennstoffzellenmembranen in Automobilqualität eingesetzt wird. Ein kontinuierlich stabiles Vakuum verhindert außerdem, dass sich das Beschichtungslösungsmittel unter atmosphärischem Druck schnell verflüchtigt, und stabilisiert so die Konsistenz der fertigen Membrancharge.
Gezielte Abstimmung der Vakuumausrüstung auf unterschiedliche Produktionsmaßstäbe
Die Produktion von Brennstoffzellen unterscheidet sich deutlich vom Pilotlabor bis zur großen automatisierten Fabrik, wobei die angepassten Vakuumkonfigurationen stark variieren:
Labor- und Pilotproduktion im Kleinmaßstab: Ölfreie einstufige Trockenvakuumpumpen. Kompaktes Layout, saubere, ölfreie Vakuumumgebung, ideal für die Versuchsbeschichtung von Bipolarplatten und Membranen im Labor.
Halbautomatische Produktion mittlerer Volumina: Kombinierte Roots- und Trockenpumpen-Vakuumsets. Schnelle Sauggeschwindigkeit, stabiles Mittel-Hoch-Vakuum, geeignet für Batch-Bipolarplatten-Entgasung und kontinuierliche Membranbeschichtungslinien.
Groß angelegte Brennstoffzellen-Gigafabrik mit zentralisierter Produktion: Zentrale, auf einem Rahmen montierte Vakuumstation, bestehend aus mehreren Trockenvakuumeinheiten. Einheitliche Vakuumversorgung für Dutzende Produktionslinien zur Bipolarplattenformung und Membranbeschichtung, wodurch die Anschaffungs- und Wartungskosten für eine einzelne Pumpe gesenkt werden.
Flüssigkeitsring-Vakuumpumpen werden gelegentlich für die grobe Vorevakuierung großer Materialkammern am vorderen Ende eingesetzt, da sie eine ausgezeichnete Dampftoleranz für flüchtiges Beschichtungslösungsmittelgas aufweisen.
Messbarer technischer und finanzieller ROI optimierter Vakuumsysteme
Unternehmen, die die ursprüngliche atmosphärische Produktion auf ein standardisiertes Vakuumverfahren umstellen, erzielen offensichtliche Vorteile sowohl bei der Produktqualität als auch bei den wirtschaftlichen Kosten:
Reduzieren Sie die Ausschussrate von Bipolarplatten und Membranen um 25 bis 40 % und vermeiden Sie so massive Rohstoffverluste bei teuren Graphit-, Edelstahl- und Protonenaustauschmembran-Rohstoffen.
Verbessern Sie die Konsistenz des fertigen Brennstoffzellenstapels und senken Sie die Wartungskosten nach dem Verkauf für nachgelagerte Fahrzeug- und Kraftwerkskunden.
Ein stabiles Vakuum verkürzt den Wartezyklus der Kammerevakuierung und steigert so die Gesamteffizienz der Produktionslinie und die tägliche Fabrikleistung.
Qualifizierte Hochleistungskomponenten erhöhen die Qualität fertiger Brennstoffzellenprodukte und helfen Herstellern beim Einstieg in die Lieferkette für High-End-Fahrzeuge mit neuer Energie.
Vor-Ort-Fehlerbehebung und vorbeugende Kontrolle für Brennstoffzellen-Vakuumleitungen
Werkstätten für die Beschichtung von Brennstoffzellen enthalten flüchtige organische Lösungsmitteldämpfe und feinen Graphitstaub, was ohne tägliches standardisiertes Management leicht zu einem Leistungsabfall des Vakuumsystems führen kann:
Durch Lösungsmitteldampfkondensation verursachter Vakuumabfall: Installieren Sie einen mehrstufigen Gas-Flüssigkeitsfilter und eine Lösungsmittelrückgewinnungsvorrichtung am Pumpeneinlass, um kondensierte Flüssigkeit und Staub abzufangen.
Punktuelle Defekte bei der Membranbeschichtung, die durch versteckte Luftlecks in der Rohrleitung verursacht werden: Sorgen Sie für eine vierteljährliche Helium-Lecksuche für alle Vakuumleitungen und Beschichtungskammergehäuse.
Unnötiger Stromverbrauch im Leerlauf: Rüsten Sie die VFD-Frequenzumwandlung für Vakuumeinheiten aus, um die Pumpgeschwindigkeit automatisch anzupassen, wenn sich die Produktionslast in Echtzeit ändert.
Durch die tägliche Kontrolle des Vakuumwerts, der Gerätetemperatur und des Filterstatus durch den Bediener werden Massenfehler bei Produkten, die durch plötzliche Vakuumanomalien verursacht werden, effektiv vermieden.
Abschluss
Die Vakuumtechnologie ist eine unverzichtbare Kernhilfslösung bei der Bildung von Bipolarplatten und der Beschichtung von Protonenaustauschmembranen für die Herstellung moderner PEM-Brennstoffzellen. Eine angemessene, auf den Produktionsumfang abgestimmte Geräteauswahl sowie ein standardisiertes tägliches Management helfen Brennstoffzellenherstellern dabei, Fehler zu reduzieren, die Effizienz zu verbessern und eine umfassende Kostenkontrolle zu erreichen.
Mit der zunehmenden globalen Industrialisierung von Brennstoffzellen werden maßgeschneiderte saubere Vakuumsysteme zu einer wesentlichen Kernkonfiguration für neu gebaute und modernisierte Brennstoffzellen-Produktionswerkstätten.
Branchen-FAQ
F1: Warum werden ölfreie Vakuumpumpen für die Herstellung von Brennstoffzellenkomponenten bevorzugt?
A1: Das ölfreie Design eliminiert das Risiko einer Öldampfkontamination auf der leitenden Schicht der Bipolarplatte und der Beschichtung der Protonenaustauschmembran und vermeidet so einen internen elektrochemischen Ausfall der Brennstoffzelle, der durch Kohlenwasserstoffverunreinigungen ausgelöst wird.
F2: Welches Vakuumniveau ist für die PVD-Membranbeschichtung von Brennstoffzellen in Automobilqualität erforderlich?
A2: Die PEM-Sputterbeschichtung im Automobilbereich erfordert im Allgemeinen ein Hochvakuum im Bereich von 1×10⁻³ Pa bis 1×10⁻⁵ Pa, um eine gleichmäßige Abscheidung im Nanomaßstab ohne Partikelverschmutzung zu gewährleisten.
F3: Kann ein zentralisiertes Vakuumsystem die Gesamtinvestitionen für große Brennstoffzellenfabriken senken?
A3: Ja, die zentrale Vakuumstation ersetzt verstreute unabhängige Vakuumpumpen für jede Produktionslinie, wodurch die Gesamtkosten für die Anschaffung der Ausrüstung und spätere regelmäßige Wartungsausgaben gesenkt werden.
F4: Kann eine alte atmosphärische Beschichtungslinie mit einem Vakuumsystem nachgerüstet werden?
A4: Die meisten bestehenden Produktionslinien für offene Beschichtungen unterstützen die Erneuerung der Vakuumversiegelung und die Installation einer passenden Vakuumeinheit, sodass eine Qualitätsverbesserung ohne vollständigen Austausch der Produktionslinie möglich ist.
