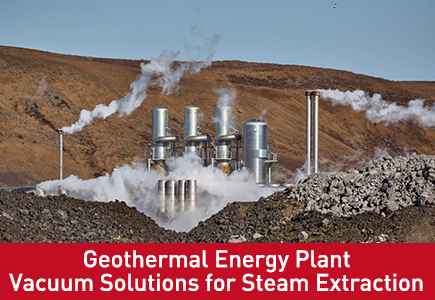

Vakuumlösungen für Geothermieanlagen: Optimierung der Dampfextraktion und NCG-Entfernung
Bei der geothermischen Stromerzeugung – unabhängig davon, ob Flash Steam-, Double Flash- oder Direct Dry Steam-Technologien zum Einsatz kommen – ist der grundlegende Treiber der Anlageneffizienz das thermodynamische Delta zwischen dem stromaufwärtigen geothermischen Bohrlochkopfdruck und dem stromabwärtigen Turbinenkondensatorvakuum. Durch die Aufrechterhaltung eines tiefen, stabilen Vakuums innerhalb der Hauptoberfläche oder des barometrischen Kondensators kann sich der geothermische Dampf vollständig über die Turbinenschaufeln ausdehnen, maximale Enthalpie einfangen und andernfalls verschwendete Wärmeenergie in sauberen Strom im Netzmaßstab umwandeln.
Im Gegensatz zu konventionellen Kraftwerken mit fossilen Brennstoffen oder Kernkraftwerken, die mit geschlossenen Reinwasserkreisläufen arbeiten, stehen Geothermiekraftwerke jedoch vor einer großen betrieblichen Herausforderung: nicht kondensierbaren Gasen (NCGs) . Geothermischer Dampf enthält von Natur aus hohe Konzentrationen an NCGs, hauptsächlich Kohlendioxid, Schwefelwasserstoff, Ammoniak und Spuren von Methan. Wenn diese Gase nicht kontinuierlich und kraftvoll aus dem Kondensator abgesaugt werden, verursachen sie einen Vakuumabfall, isolieren die Kondensatorrohre, lassen den Turbinengegendruck in die Höhe schnellen und können die Gesamtleistung des Kraftwerks um bis zu 25 % oder mehr reduzieren.
Das Geothermie-Paradigma: Warum Kondensatorvakuum die Megawatt-Leistung bestimmt
Die von einer geothermischen Dampfturbine erzeugte Nettoleistung ist direkt proportional zum Druckabfall über den Turbinenstufen. Je niedriger der Druck auf der Abgasseite (Kondensator) ist, desto höher ist das Turbinenexpansionsverhältnis und desto mehr Megawatt (MW) werden aus dem gleichen Volumen an geothermischer Flüssigkeit erzeugt.
Da NCGs mit herkömmlichen Kühlturmanordnungen nicht zu flüssigem Wasser kondensiert werden können, reichern sie sich schnell in der kalten Zone des Kondensators an. Industrielle Vakuumsysteme fungieren als primäre kinetische Extraktionskraft und fegen diese isolierenden Gasbarrieren kontinuierlich aus dem System, um die tiefe Vakuumhülle aufrechtzuerhalten.
Die Dynamik der Extraktion nicht kondensierbaren Gases (NCG).
Je nach geologischem Reservoir kann der NCG-Gehalt in geothermischem Dampf zwischen überschaubaren 0,5 Gewichtsprozent und aggressiven 10 Gewichtsprozent oder mehr liegen. Die Zusammensetzung dieser Gasladung bestimmt die von der Vakuuminsel benötigte volumetrische Verdrängungskurve.
Die Akkumulationsbarriere: Wenn Dampf an den Außenflächen der Kondensatorrohre zu Wasser kondensiert, hinterlässt er eine hochkonzentrierte Gasgrenzschicht aus Kohlendioxid und Schwefelwasserstoff. Diese Schicht bildet eine Wärmewiderstandsbarriere und senkt den Wärmeübertragungskoeffizienten des Kondensators.
Die Vakuumextraktionslösung: Der Vakuumrohreinlass ist strategisch im kältesten Abschnitt des Kondensators (der Gaskühlzone) platziert, um diese schweren Gase kontinuierlich abzusaugen. Das Vakuumpaket muss eine enorme volumetrische Saugkapazität bieten, um diese stark expandierten Gase mit niedrigem Druck auf den atmosphärischen Auslassdruck zu ziehen.
Die Hybrid-Engineering-Lösung – Kombination von Ejektoren und Flüssigkeitsringpumpen
Bei Geothermieanlagen im Versorgungsmaßstab ist es selten effizient, sich auf eine einzige Vakuumtechnologie zu verlassen. Hochdurchsatzanlagen setzen standardmäßig auf Hybridvakuumsysteme als thermodynamischen Goldstandard.
Der hybride Prozessablauf:
Dampfstrahl-Ejektoren der ersten und zweiten Stufe: Bei tiefen Vakuumniveaus (z. B. 50 bis 100 mbar absolut) ist das Gasvolumen für mechanische Pumpen allein zu groß. Dampfstrahl-Ejektoren nutzen Hochdruck-Treibdampf aus dem Bohrlochkopf, um die großvolumigen NCGs auf einen Zwischendruck zu komprimieren und sie in einen Zwischenkondensator abzugeben.
Direktkontakt-Zwischenkondensatoren: Der Zwischenkondensator sprüht Kühlwasser direkt in den Gasstrom, kondensiert den Treibdampf und reduziert die volumetrische Gasbelastung drastisch um bis zu 80 %.
Hintergrundstufe der Flüssigkeitsring-Vakuumpumpe (LRVP): Eine robuste, zweistufige Flüssigkeitsring-Vakuumpumpe übernimmt den Zwischendruck und komprimiert die verbleibenden konzentrierten NCGs aus dem Zwischenkondensator auf Atmosphärendruck, wo sie zu einem Schwefelwasserstoff-Minderungssystem oder einem Kühlturm geleitet werden.
Die Integration von LRVPs als letzte Vorstufe reduziert den gesamten Treibdampfverbrauch um bis zu 35 % im Vergleich zu reinen mehrstufigen Ejektornetzwerken und spart so wertvollen Dampf für die Hauptleistungsturbine.
Schwere Materialwissenschaft – Korrosion mit hohem H2S- und Chloridgehalt besiegen
Geothermische Gase und Dämpfe transportieren stark korrosive chemische Gemische. Wenn sich Schwefelwasserstoff und Kohlendioxid in der kondensierenden Dampf-Wasser-Matrix auflösen, bilden sie eine stark saure, saure Flüssigkeitstasche, die aggressive Chloride enthält, die bei Standardstählen sofort galvanische Risse und Spannungsrisskorrosion auslösen.
Auswahl der Vakuumausrüstung nach Art der Geothermieanlage
Pflanzentyp
Anforderungen an das Primärvakuum
Empfohlene Vakuumlösung
Hauptvorteile
Trockendampfanlagen
Hohe NCG-Entfernungskapazität, Korrosionsbeständigkeit
Reduziert den Wärmeverlust um 50–70 % und verbessert die thermische Effizienz
Zu den entscheidenden Auswahlkriterien gehören: Korrosionsbeständigkeit (H₂S/CO₂-Kompatibilität), Flüssigkeitshandhabungsfähigkeit (Sole-/Kondensattoleranz), Energieeffizienz (geringe parasitäre Belastung) und Zuverlässigkeit (24/7-Betrieb an abgelegenen Standorten).
Abschluss
Die Vakuumtechnologie ist der unbesungene Held der effizienten geothermischen Energieerzeugung und löst die einzigartigen Herausforderungen der Dampfextraktion, NCG-Entfernung und Kondensationsoptimierung. Durch die Auswahl des richtigen Vakuumsystems für bestimmte Anlagentypen und Betriebsbedingungen können Geothermiebetreiber die Leistungsabgabe erheblich steigern, die Betriebskosten senken und die Lebensdauer der Anlage verlängern.
Da sich der weltweite Übergang zu erneuerbaren Energien beschleunigt, werden fortschrittliche Vakuumlösungen eine immer wichtigere Rolle dabei spielen, das Potenzial geothermischer Ressourcen zu maximieren und sie gegenüber fossilen Brennstoffen und anderen erneuerbaren Energiequellen wettbewerbsfähiger zu machen.
Betriebliche FAQ:
Warum sind Flüssigkeitsringpumpen für die Evakuierung von Erdwärmekondensatoren besser als Trockenschneckenpumpen?
Bei der geothermischen Dampfgewinnung handelt es sich grundsätzlich um einen Nassprozess. Der in die Vakuuminsel eintretende Gasstrom ist zu 100 % mit Wasserdampf und feinen Tröpfchen geothermischen Kondensats gesättigt. Trockene Schraubenspindelpumpen haben extrem enge Innenspiele und arbeiten bei hohen Temperaturen; Flüssigkeitsverschleppung kann einen Thermoschock oder eine mechanische hydraulische Blockierung verursachen. Flüssigkeitsringpumpen nutzen eine Flüssigkeitsdichtung, was bedeutet, dass sie problemlos große Wasserschwallmengen und kondensierbare Dämpfe absorbieren können, ohne dass die Gefahr interner mechanischer Schäden besteht, und dabei gleichzeitig einen explosionssicheren, isothermen Kompressionsweg aufrechterhalten.
Wie wirkt sich ein Upgrade auf ein Hybrid-Vakuumsystem auf die Netto-Megawatt-Erzeugung einer Geothermieanlage aus?
Reindampf-Ejektorsysteme erfordern zum Betrieb enorme Mengen Hochdruck-Treibdampf. Jedes Pfund Dampf, das zum Antrieb eines Ejektors verwendet wird, ist Dampf, der nicht durch die Leistungsturbine geleitet werden kann, um Netzstrom zu erzeugen. Durch den Ersatz der Endstufen der Ejektoren durch hocheffiziente Flüssigkeitsring-Vakuumpumpen senkt die Anlage ihren Treibdampfverbrauch drastisch. Dieser „eingesparte“ Dampf wird zur Hauptturbine umgeleitet, wodurch sich die Netto-Megawattleistung des Kraftwerks direkt erhöht.
Welches Wartungsprotokoll verhindert Kavitation in geothermischen Flüssigkeitsring-Vakuumpumpen?
Kavitation entsteht, wenn der Betriebsdruck im Inneren der Pumpe unter den Dampfdruck des Sperrwassers fällt, was dazu führt, dass zerstörerische Wasserblasen heftig gegen die Duplex-Laufradschaufeln kollabieren. Dies ist im Sommer sehr häufig der Fall, wenn die Wassertemperaturen im Kühlturm steigen. Wordfik löst dieses Problem durch die Integration automatisierter Anti-Kavitations-Bypassventile, die beim Überschreiten der Dampfschwellen einen kleinen Strom nicht kondensierbaren Gases oder gekühlter Flüssigkeit direkt in die Pumpenkammer injizieren, wodurch die Stoßwellen gedämpft und die Lebensdauer des Laufrads verlängert wird.
