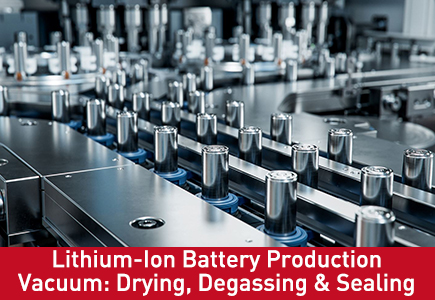

Vakuumproduktion für Lithium-Ionen-Batterien: Trocknen, Entgasen und Versiegeln

Der globale Übergang zu Elektrofahrzeugen (EVs), Energiespeichersystemen im Netzmaßstab (ESS) und hochdichter Unterhaltungselektronik hat die Herstellung von Lithium-Ionen-Batterien in eine neue Ära der Qualität und Durchsatzpräzision geführt. Mit der Weiterentwicklung der Batteriechemie hin zu Kathoden mit hohem Nickelgehalt und Festkörperkonfigurationen ist der Spielraum für Umweltverschmutzung innerhalb der Gigafabrik geschwunden.

In der gesamten Zellmontageschleife dient die industrielle Vakuumtechnologie als primäres Verarbeitungswerkzeug und nicht als untergeordneter Nutzen. Von der Entfernung mikroskopisch kleiner Feuchtigkeitstaschen im Rohmaterial der Elektrode bis hin zur Handhabung flüchtiger organischer Lösungsmittel während der Elektrolytbefüllung und der abschließenden Zellversiegelung bestimmen stabile Vakuumumgebungen direkt die Energiedichte, die Lebensdauer und die internen Sicherheitsprofile einer Batterie.

1. Der entscheidende Auftrag des Hochvakuums bei der Herstellung von Lithium-Ionen-Batterien

Die elektrochemische Leistung einer Lithium-Ionen-Batterie beruht auf der sauberen Einlagerung von Lithiumionen zwischen Anode und Kathode. Schon das Vorhandensein von Spuren von Feuchtigkeit – gemessen im einstelligen ppm-Bereich – kann zu katastrophalen Ausfällen führen. Wasser reagiert sofort mit dem Lithiumhexafluorphosphatsalz, das üblicherweise in Elektrolyten verwendet wird, und bildet stark ätzende Flusssäure. Diese Säure korrodiert interne Stromkollektoren, zerstört die SEI-Schicht (Solid Electrolyte Interphase) und erzeugt brennbare Gase, die zum Anschwellen der Zellen und zum thermischen Durchgehen führen.

Um Feuchtigkeit zu beseitigen, eine dichte Schichtverdichtung zu erreichen und eine gleichmäßige Elektrolytbenetzung sicherzustellen, verlassen sich Batteriehersteller auf automatisierte Vakuumnetzwerke über drei verschiedene Montageknoten.

2. Phase 1: Tiefenvakuumtrocknung von Elektroden und gewebten Ziegeln

Bevor mit dem Wickeln oder Stapeln der Zellen begonnen werden kann, müssen die geschlitzten Elektrodenwickel (Anoden- und Kathodenrollen) einer tiefen thermischen Vakuumtrocknung unterzogen werden. Restwasser, das in der Graphit- oder NMC-Aktivmaterialpaste eingeschlossen ist, muss vollständig entfernt werden.

Die Vakuumtrocknungssequenz:

• Mehrzyklische thermische Evakuierung: Die rohen Elektrodenrollen oder vormontierten „Jelly-Rolls“ werden in einen zentralen Vakuumtrockenofen für Batteriezellen gelegt. Die Kammer wechselt zwischen dem Spülen mit heißem Stickstoffgas und der Vakuumevakuierung (typischerweise Abfall unter 0,1 bis 0,05 mbar absolut).

• Senkung des Siedepunkts: Durch Senkung des internen Betriebsdrucks sinkt die Siedeschwelle des eingeschlossenen Wassers unter die Umgebungstemperatur. Dadurch kann Feuchtigkeit schnell aus den eng gewickelten Schichten verdampfen, ohne dass die empfindlichen Bindemittel und Wirkstoffe extremen Temperaturen ausgesetzt werden, die zu Rissen in der Beschichtung führen würden.

• Überprüfung der Restfeuchtigkeit: Die Vakuumpumpe hält während der Verdampfungsphase eine flache Enddruckkurve aufrecht. Ein abschließender starker Druckabfall signalisiert, dass der Feuchtigkeitsgehalt unter den vorgeschriebenen Schwellenwert von 200 ppm gefallen ist, und bereitet die Zellen auf den Reinraum-Trockenraum-Transfer vor.

3. Phase 2: Vakuumentgasung und präzise Elektrolytbefüllung

Sobald die Zellstruktur in ihrem Gehäuse untergebracht ist (sei es prismatisches Aluminium, zylindrische Kanister oder Beutellaminate), gelangt sie in die Füllstation, wo der flüssige Elektrolyt eingeführt wird.

• Vakuumevakuierung vor dem Befüllen: Das leere Zellgehäuse wird auf ein mittleres Vakuum (zwischen 1 und 10 mbar absolut) evakuiert. Dadurch werden alle in den hochporösen Separatoren und dichten Elektrodenstrukturen eingeschlossenen Lufteinschlüsse abgesaugt, wodurch ein sauberer Druckunterschied entsteht.

• Getriebene Benetzung und Kapillarwirkung: Wenn sich das Elektrolytventil öffnet, wird die Flüssigkeit durch vakuumgetriebene Kapillarwirkung gleichmäßig in die tiefsten Poren der Zellmatrix gesaugt. Eine perfekte Benetzung ist entscheidend; Jede unbenetzte trockene Stelle erzeugt eine inaktive Zone, die die Gesamtkapazität der Zelle verringert und die lokalisierte Lithiumplattierung während des Schnellladens beschleunigt.

• Elektrolytentgasung: Parallel zum Füllkreislauf entfernt ein spezieller Vakuumentgaser vor der Injektion gelöste Mikrobläschen aus dem flüssigen Rohelektrolyten und stellt so sicher, dass keine Umgebungsgase in die versiegelte Umgebung gelangen.

4. Phase 3: Endgültige Vakuumversiegelung und Formationskontrollen

In der letzten Phase der Zellmontage wird das Gehäuse hermetisch verschlossen, um die chemischen Komponenten lebenslang von der Außenatmosphäre zu isolieren. Dieser Schritt ist besonders wichtig bei der Herstellung von Pouch-Zellen.

• Vakuumversiegelung der Beutelzelle: Die Beutelzellenhülle wird in eine Vakuumversiegelungskammer gelegt. Es wird ein tiefes Vakuum (typischerweise 5 bis 20 mbar absolut) angelegt, um die Folienschichten eng um den inneren Elektrodenstapel herum zusammenzufalten und jegliches Restgas zu entfernen. Ein erhitzter Siegelstab schmilzt dann die innere Polymerschicht, um eine luftdichte Versiegelung zu bilden.

• Formationsentgasung: Während der anfänglichen Ladephase (Formation) der Batterie erzeugen die chemischen Reaktionen ein vorhersehbares Volumen an anfänglichem Prozessgas, während sich die SEI-Schicht stabilisiert. Bei Pouch-Zellen sammelt sich dieses Gas in einer temporären „Gastasche“. Die Tasche wird später unter Vakuum durchstochen, das Gas wird evakuiert und die Zelle wird in ihrem endgültigen geometrischen Profil dauerhaft wieder versiegelt.

5. Auswahl der Ausrüstung: Bekämpfung aggressiver Lösungsmitteldämpfe und Feuchtigkeit

Die Vakuuminfrastruktur in einer Lithium-Ionen-Batterie-Gigafabrik muss unter anspruchsvollen chemischen Bedingungen funktionieren. Die beim Trocknen und Versiegeln extrahierten Gasströme sind mit Wasserdampf und flüchtigen organischen Verbindungen (VOCs) beladen, hauptsächlich organischen Carbonatlösungsmitteln wie Dimethylcarbonat (DMC), Ethylmethylcarbonat (EMC) und Diethylcarbonat (DEC).

Warum moderne Gigafabriken standardmäßig auf Trockenschrauben-Vakuumpumpen setzen:

In der Vergangenheit wurden ölgedichtete Drehschieberpumpen aufgrund ihrer hohen Endvakuumkapazität eingesetzt. Allerdings lösen sich organische Carbonatlösungsmittel schnell in Standard-Vakuumpumpenöl auf, was zu einer sofortigen Ölverdünnung, einem Verlust der Schmierung und einem Abfall der endgültigen Vakuumkapazität führt. Dies erfordert häufige Ölwechsel und führt zu hohen Wartungsausfallzeiten.

Die Wordfik-Lösung:

Um die Betriebszeit der Fabrik zu maximieren und gefährliche Altölkreisläufe zu eliminieren, entwickelt Wordfik integrierte mehrstufige Trockenschrauben-Vakuumpumpenpakete in Kombination mit leistungsstarken Roots-Gebläsen.

• Keine interne Kontamination: Trockene Schraubenpumpen nutzen zwei synchronisierte, berührungslose Innenrotoren, die ohne Öl oder Flüssigkeit in der Kompressionskammer arbeiten. Lösungsmitteldämpfe passieren die Pumpe vollständig, ohne die interne Leistung zu beeinträchtigen.

• Integration der Lösungsmittelrückgewinnung: Wordfik konfiguriert diese Trockenpumpen-Skids mit integrierten Kühlkondensatoren in der Abgasleitung. Dieser Aufbau ermöglicht die Kaltkondensation und gewinnt bis zu 98 % der flüchtigen DMC/EMC-Lösungsmittel zurück, was die Umweltemissionen erheblich reduziert und ein sicheres chemisches Recycling ermöglicht.

• Korrosionsbeständige Metallurgie: Um Spuren von Flusssäuredämpfen ($HF$) zu bewältigen, die entstehen, wenn Feuchtigkeit auf Elektrolytrückstände trifft, behandelt Wordfik interne Schraubenoberflächen mit proprietären PEEK- oder chemikalienbeständigen Beschichtungen auf Nickelbasis.

Technische FAQ:

1. Welche absoluten Vakuumwerte sind für eine effektive Elektrodentrocknung zwingend erforderlich?

   Um einen Restfeuchtigkeitsgehalt von weniger als 200 ppm in dicht gewickelten Batteriezellen zu erreichen, müssen industrielle Vakuumtrocknungsöfen konstant ein tiefes Vakuum von bis zu 0,1 mbar absolut und häufig bis zu 0,01 mbar während der letzten Haltephase des Trocknungsprofils erzeugen.

2. Wie wirken sich organische Lösungsmitteldämpfe auf Standard-Vakuumpumpendichtungen aus?

   Flüchtige organische Carbonate wie DMC und EMC wirken als aggressive Lösungsmittel, die standardmäßige Industrieelastomere wie Nitril oder Standard-Buna-N zersetzen, wodurch sie aufquellen, reißen und ihre strukturelle Integrität verlieren. Wordfik stellt Trockenvakuumverpackungen in Batteriequalität unter Verwendung spezieller FFKM- (Perfluorelastomer) oder hochwertiger Viton-Dichtungsverbindungen her, die äußerst beständig gegen den Angriff chemischer Lösungsmittel sind.

3. Warum wird während des Vakuumtrocknungszyklus trockenes Stickstoffgas verwendet?

   Reines, trockenes Stickstoffgas fungiert im Vakuumtrockenofen als optimierter Wärmeleiter. Da die Wärme im absoluten Vakuum schlecht übertragen wird, gewährleistet der Wechsel zwischen Vakuumevakuierung und Spülung mit heißem Stickstoff eine gleichmäßige Temperaturverteilung über die massive thermische Masse der Elektrodenrollen, wodurch lokale Überhitzung verhindert und gleichzeitig die Feuchtigkeitsdesorption beschleunigt wird.
