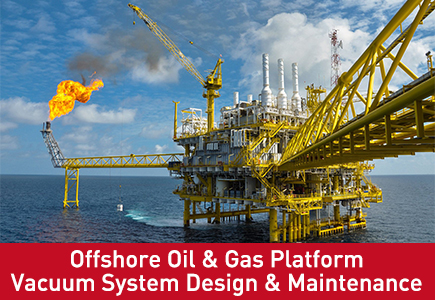

Design und Wartung von Offshore-Öl- und Gasplattform-Vakuumsystemen
Offshore-Öl- und Gasförderplattformen, einschließlich fester Jacket-Plattformen, Spannbeinplattformen und Floating Production Storage and Offloading (FPSO)-Schiffen, werden unter einigen der härtesten Umwelt- und Logistikbedingungen auf der Erde betrieben. Der Platz ist knapp, das Gewichtsbudget unterliegt strengen Vorschriften und die Umgebung ist aufgrund des ständigen Salznebels und der Meeresfeuchtigkeit stark korrosiv.
Innerhalb dieser Offshore-Strukturen dienen Vakuumsysteme als entscheidende Versorgungstreiber. Sie verwalten das Ansaugen von Meerwasser-Hebepumpen, ermöglichen Dampfrückgewinnungseinheiten (VRU) zum Auffangen flüchtiger organischer Verbindungen (VOCs) und unterstützen die Rohölstabilisierung und Wasseraufbereitung. Ein Ausfall eines Offshore-Vakuumsystems verringert nicht nur die Produktionseffizienz; Es kann primäre Förderkreisläufe stoppen, was den Betreibern täglich Millionen von Dollar durch verzögerte Produktion kostet.
1. Technische Herausforderungen von Offshore- und FPSO-Vakuumanwendungen
Die Entwicklung einer Vakuumverpackung für eine Offshore-Plattform erfordert eine völlige Abkehr von den Industriestandards an Land. Ingenieure müssen drei schwerwiegende betriebliche Hindernisse berücksichtigen:
Platzbedarf und Gewichtsoptimierung: Der Platz auf einem Bohrdeck oder einem FPSO-Oberseitenmodul ist stark begrenzt. Vakuumverpackungen müssen außergewöhnlich kompakt sein und oft als mehrstufige Skids ohne Beeinträchtigung des Wartungszugangs konzipiert sein.
Dynamische Bewegung und strukturelles Kippen: Schwimmende Plattformen und FPSOs unterliegen ständigem Stampfen, Rollen und Heben auf See. Standardmäßige Flüssigkeitstrenntanks und Flüssigkeitskreisläufe mit Schwerkraftentleerung versagen, wenn die Wellenbewegung den Flüssigkeitsstand stört. Vakuumabscheider müssen mit speziellen Leitblechen ausgestattet sein, um bei schwerem Seegang eine Flüssigkeitsübertragung in die Abgase zu verhindern.
Einhaltung von Gefahrenbereichen: Offshore-Oberseiten gelten aufgrund des potenziellen Vorhandenseins von Kohlenwasserstoffgasen als explosionsgefährdete Bereiche. Alle Vakuumgeräte müssen strikt den ATEX-Normen Zone 1 oder Zone 2 oder IECEx entsprechen und funkensichere Instrumente, explosionsgeschützte Motoren und Flammensperren verwenden.
2. Kritische Design-Layouts für Offshore-Vakuumsysteme
Offshore-Plattformen nutzen Vakuumnetzwerke in zwei Hauptanwendungsbereichen.
Anwendung A:
Vakuumansaugsysteme für Meerwasser-Hebepumpen Meerwasser-Hebepumpen sind massive vertikale Turbinen- oder Kreiselpumpen, die für die Förderung von Kühl- und Löschwasservorräten aus dem Meer bis zum Plattformdeck verantwortlich sind. Da sich diese Pumpen hoch über dem Meeresspiegel befinden, können sie sich nicht selbst ansaugen. Die Designlösung: Ein spezieller Flüssigkeitsring-Vakuum-Ansaugschlitten ist an der Oberseite des Hebepumpengehäuses angeschlossen. Die Vakuumpumpe evakuiert schnell die Luft im Saugrohr und zieht so Meerwasser nach oben in die Laufradkammer. Wordfik entwirft diese Ansaugschlitten mit automatischen Schwimmerventilen zur Niveauerkennung. Sobald Meerwasser die Hebepumpe füllt, wird die Vakuumleitung sofort isoliert und das Vakuumnetzwerk vor plötzlichen Flüssigkeitsschlägen geschützt.
Anwendung B:
Fackelgas- und Dampfrückgewinnungseinheiten (VRU) Um eine routinemäßige Abfackelung zu vermeiden und strenge ESG-Standards zu erfüllen, verwenden Offshore-Betreiber Vakuumkompressoren, um Niederdruckgase aufzufangen, die aus Rohöllagertanks und Trennbehältern entweichen. Die Designlösung: Zweistufige Flüssigkeitsringkompressoren erzeugen ein leichtes Vakuum in den Tanks, sammeln die schweren VOC-Dämpfe und komprimieren sie in das Niederdruck-Brenngassystem der Plattform. Da der Kompressionszyklus in einer Flüssigkeitsringpumpe isotherm ist (die Betriebsflüssigkeit absorbiert die Kompressionswärme), funktioniert sie weit unterhalb des Flammpunkts flüchtiger Kohlenwasserstoffe und bietet damit die sicherste verfügbare Kompressionsmethode für Offshore-Ölfelder.
3. Korrosionsschutz und erweiterte Materialauswahl (MOC)
Standardgusseisen oder minderwertiger Edelstahl zerfallen schnell, wenn sie warmem Meerwasser oder sauren Gasdämpfen ausgesetzt werden, die Schwefelwasserstoff (H2S) enthalten. Die Wahl einer fortschrittlichen Metallurgie ist der wichtigste Faktor bei der Verlängerung der Gerätelebensdauer auf über 20 Jahre.
Offshore-Materialmatrix von Wordfik:
Laufräder und Rotoren: Massiver Duplex-Edelstahl (2205) oder Super-Duplex-Edelstahl (2507). Diese Legierungen bieten eine hervorragende mechanische Streckgrenze und eine hervorragende Beständigkeit gegen Lochfraß und Spaltkorrosion in Meeresumgebungen mit hohem Chloridgehalt.
Pumpengehäuse und flache Platten: Dickwandiger SS316L oder Duplex-Edelstahl, je nachdem, ob die Pumpe recyceltes Meerwasser oder Süßwasser als flüssige Ringdichtungsflüssigkeit verwendet.
Wellendichtungen: Doppelte mechanische Dichtungen vom Patronentyp mit Siliziumkarbid-auf-Siliziumkarbid-Oberflächen, unterstützt durch ein unter Druck stehendes API-Plan-Spülflüssigkeitssystem, um Meersalzkristallisierung auf den Dichtungsoberflächen zu verhindern.
Da die Offshore-Logistik die Lieferung von Ersatzteilen langsam und teuer macht, muss die Wartung von reaktiver zu hoch prädiktiver Wartung übergehen.
Die wichtigste Wartungscheckliste für Offshore-Betreiber:
Tägliche Dichtungsflüssigkeitsanalyse: Überwachen Sie den pH-Wert und den Salzgehalt der Flüssigkeitsring-Betriebsflüssigkeit. Wenn die Pumpe für die Verwendung eines geschlossenen Frischwasserkreislaufs konfiguriert ist, weist ein plötzlicher Anstieg des Salzgehalts oder ein Abfall des pH-Werts auf ein Leck im internen Wärmetauscherrohr hin, wodurch korrosives Meerwasser oder saures Prozessgas den sauberen Kreislauf beeinträchtigen kann.
Vibrationsüberwachung per DCS: Offshore-Skids unterliegen strukturellen Resonanzen von nahegelegenen Gasturbinen und Hauptkompressoren. Kontinuierliche Vibrationstransmitter, die mit dem Distributed Control System (DCS) der Plattform verbunden sind, ermöglichen es dem Bediener, Lagerverschleiß oder durch Kavitation verursachte Unwucht des Laufrads zu erkennen, bevor es zu einem katastrophalen Ausfall kommt.
Halbjährliche Inspektion des Antikavitationsventils: Beim Betrieb in hohen Vakuumtiefen während der Rohölstabilisierung können die Umgebungswassertemperaturen zu internen Flashing führen. Stellen Sie sicher, dass die automatische Antikavitationsleitung frei ist und sich richtig öffnet, um Mikropitting am Duplex-Laufrad zu verhindern.
Technische FAQ:
F: Kann eine Offshore-Flüssigkeitsring-Vakuumpumpe Rohmeerwasser direkt als Betriebsflüssigkeit nutzen?
Ja, Wordfik entwickelt häufig Einmaldurchlauf- und Teilrückgewinnungsvakuumsysteme, die rohes Meerwasser als Dichtungsflüssigkeit verwenden. Allerdings erfordert dieser Aufbau eine strikte Materialkonformität. Die Pumpe muss vollständig aus Super-Duplex-Edelstahl (2507) oder mit Titan ausgekleideten Komponenten gefertigt sein, um der aggressiven Kombination von Salzwasser mit hoher Geschwindigkeit und Sauerstoffanreicherung standzuhalten.
F: Wie verändern FPSO-Bewegungsprofile das Design von Vakuum-Gas-Flüssigkeits-Abscheidern?
Bei standardmäßigen horizontalen Abscheidertanks können Flüssigkeiten während der Wellenbewegung schwappen, was dazu führen kann, dass die Saugleitung der Vakuumpumpe einer Flüssigkeitsverschleppung ausgesetzt wird oder der Pumpe die erforderliche Dichtungsflüssigkeit fehlt.
F: Was ist der Vorteil eines Frequenzumrichters (VFD) bei einem Offshore-Ansaugsystem?
Ein VFD ermöglicht es der Vakuumpumpe, während der anfänglichen „Hogging“-Phase mit hohem Volumen (Evakuieren der leeren Saugleitung einer Meerwasser-Hebepumpe) mit maximaler Geschwindigkeit zu laufen. Sobald die Leitung gefüllt ist und die Hebepumpe betriebsbereit ist, verlangsamt der VFD die Vakuumpumpe auf eine energiearme „Halte“-Geschwindigkeit oder schaltet sie ganz ab, wodurch wertvolle elektrische Energie der Plattform gespart wird.
