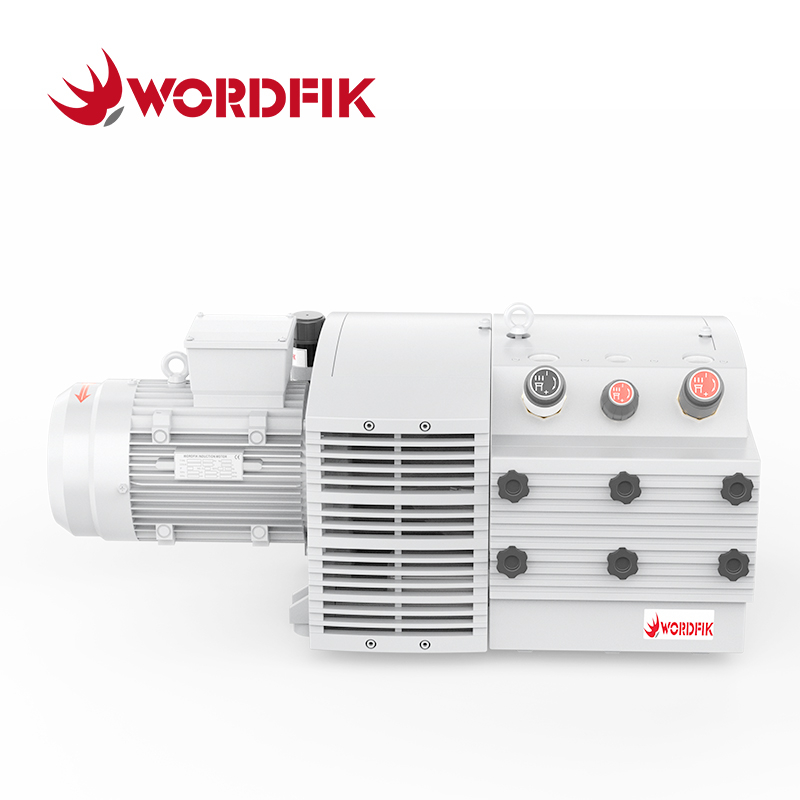

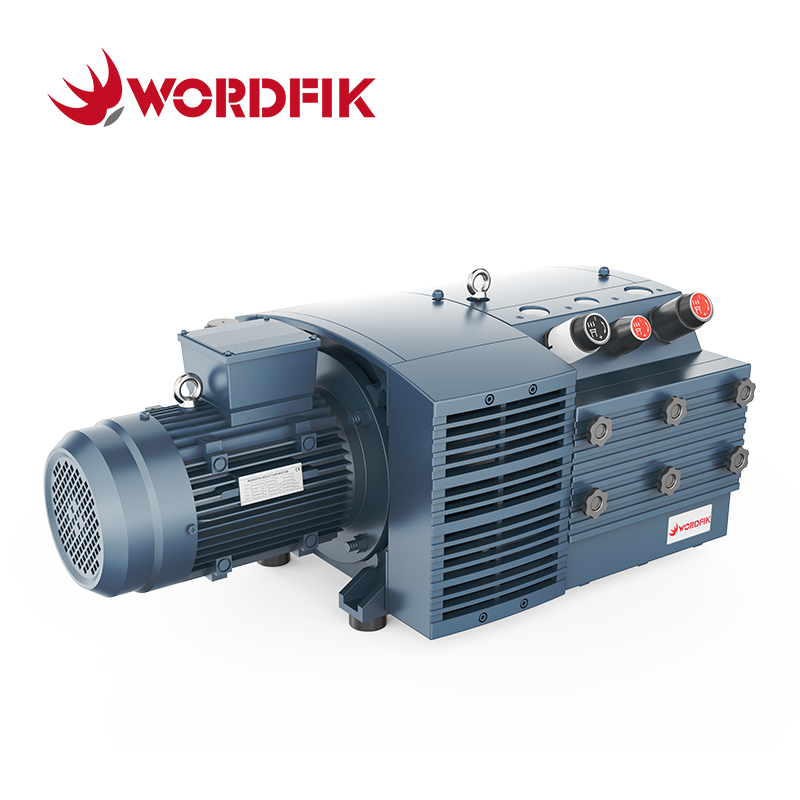

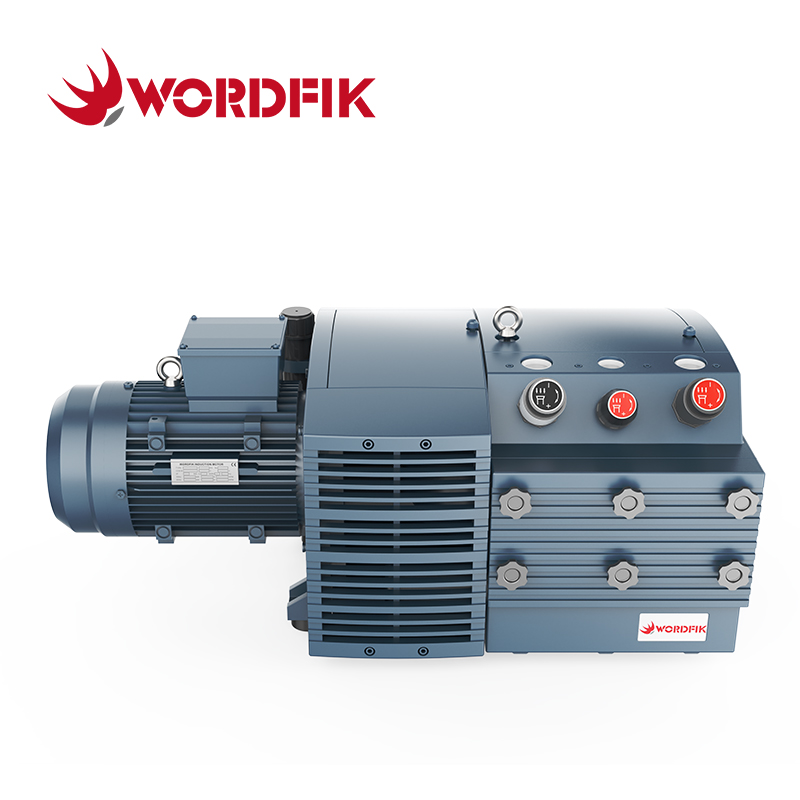

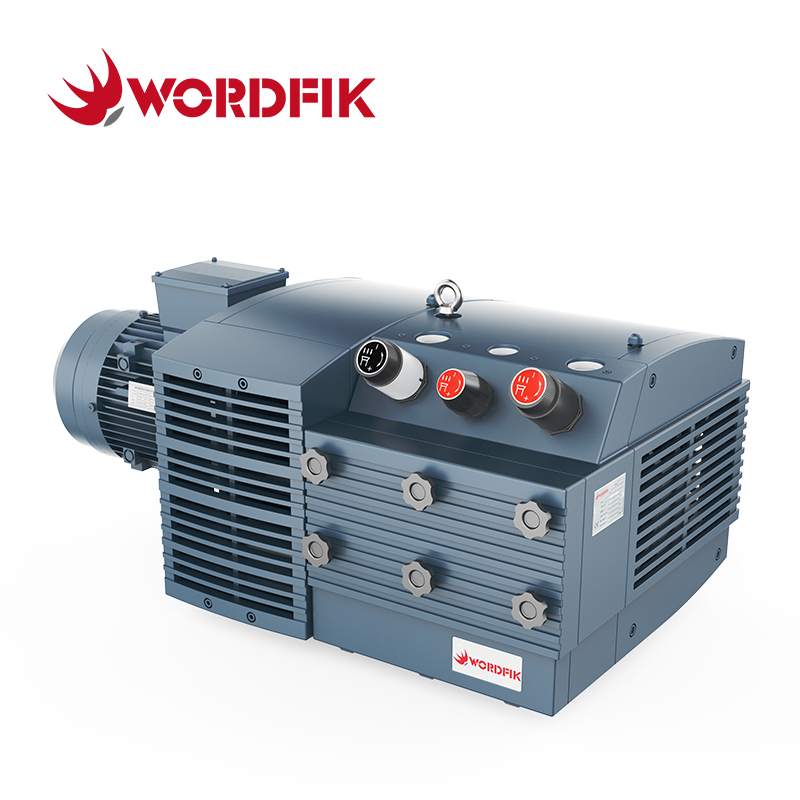

Die Trockenschieber-Verbundpumpen PVDT100 und PVT100 haben die gleichen Funktionen, mit der Ausnahme, dass PVDT100 über zwei Sauganschlüsse verfügt. Es handelt sich um ein Sondermodell, das den Anforderungen mehrerer Produktionslinien gleichzeitig gerecht wird. Die kombinierte trockene Drehschieber-Vakuum- und Druckpumpe Wordfik PVDT100 liefert eine Pumpgeschwindigkeit von 100 m³/h (50 Hz, 5,5 kW) oder 120 m³/h (60 Hz, 6,6 kW) für die gleichzeitige Vakuum- und Druckerzeugung innerhalb von ±600 mbar. Es arbeitet mit ölfreier Technologie und selbstschmierenden Flügeln, was niedrige Wartungskosten und eine lange Lebensdauer gewährleistet. Entwickelt für die Druck-, CNC-Holzbearbeitungs- und Kunststoffindustrie. Detaillierte Parameter sind wie folgt:
Merkmale:
• Multifunktional
• 100% ölfreier Betrieb
• Reinigen und keine Umweltverschmutzung
• Minimale Wartung
• Langes Lebensdauer
• stabiler und kontinuierlicher Betrieb
| Technische Daten des Sondermodells PVDT100 |
| 50 Hz | 60 Hz |
| Pumpgeschwindigkeit | 100 m³/h | 120 m³/h |
| Vakuum | -600 mbar |
| Druck | +600 mbar |
| Motorleistung | 5,5 kW | 6,6 kW |
Motorspannung
| Δ 230 V ± 10%; Y 400 V ± 10% (3PH) |
| Motordrehzahl | 1430 U / min | 1720 U / min |
| Geräuschpegel | 77 dB (a) |
Einlassverbindung
| 1½ Zoll & 1 Zoll |
| Druckverbindung | 1½ Zoll |
| Gewicht | 129 kg
|
| Dimensions | 895*460*382 mm |
*1) Kontaktieren Sie uns für andere Spannungsoptionen. *2) Bedienungsanleitung. *3) Leistungskurven. *4) 3D -Modelldiagramm.
Anwendung:
| WordFIK PVT -Serie Trockener Drehflügel Van Vakuumdruckverbindungspumpen (Schnellmodellauswahl) |
Modell
| Motorleistung
| Pumpgeschwindigkeit | Vakuum | Druck
|
| 50 Hz | 60 Hz | 50 Hz | 60 Hz |
| Pvt16 | 0,75 kW | 0,9 kW | 16 m³/h | 20 m³/h | -600 mbar
| +600 mbar
|
| PVT25 | 1,25 kW | 1,5 kW | 25 m³/h | 30 m³/h |

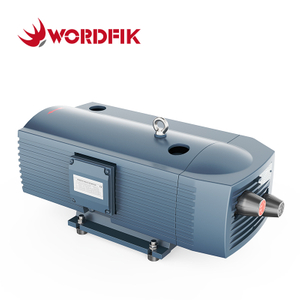

| PVT40 | 1,85 kW | 2,2 kW | 40 m³/h | 48 m³/h |

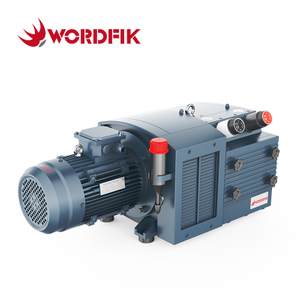

| PVT60 | 3 KW | 3,6 kW | 60 m³/h | 72 m³/h |

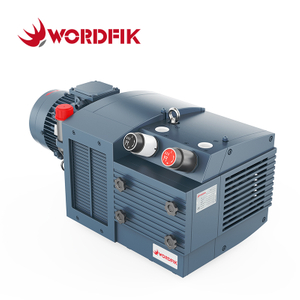

| PVT80 | 4 kW | 4,8 kW | 80 m³/h | 96 m³/h |

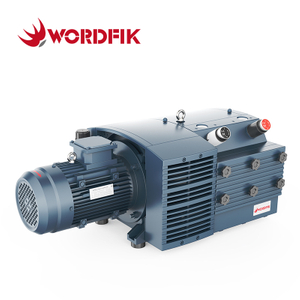

| PVT100 | 5,5 kW | 6,6 kW | 100 m³/h | 120 m³/h |

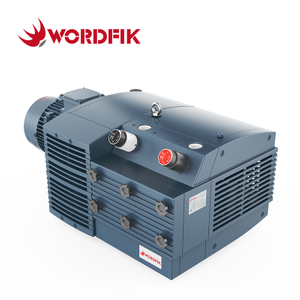

| PVT140 | 7,5 kW | 9 kW | 140 m³/h | 168 m³/h |

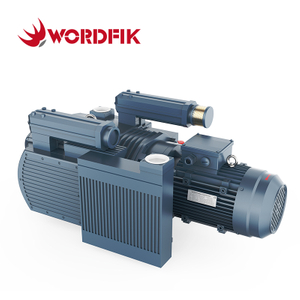

| PVT200 | 5,5 kW | 6,6 kW | 200 m³/h | 240 m³/h | -500 mbar
| +500 mbar
|

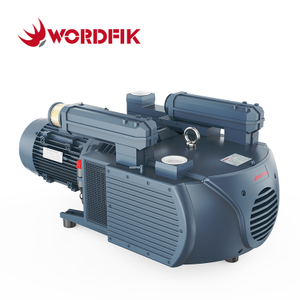

| PVT250 | 7,5 kW | 9 kW | 250 m³/h | 300 m³/h |

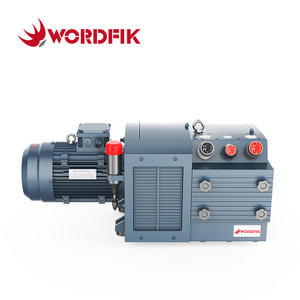

| Pvdt60 | 3 KW | 3,6 kW | 60 m³/h | 72 m³/h | -600 mbar
| +600 mbar
|

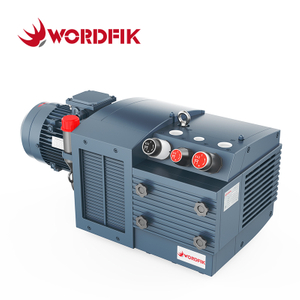

| Pvdt80 | 4 kW | 4,8 kW | 80 m³/h | 96 m³/h |
| PVDT100 | 5,5 kW | 6,6 kW | 100 m³/h | 120 m³/h |

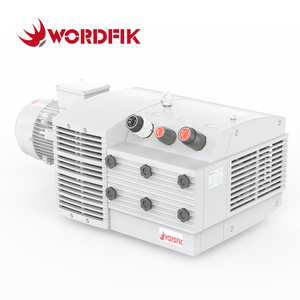

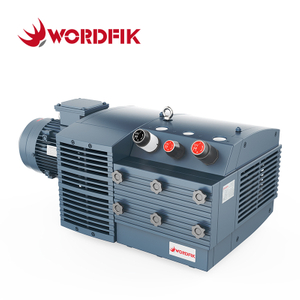

| PVDT140 | 7,5 kW | 9 kW | 140 m³/h | 168 m³/h |
