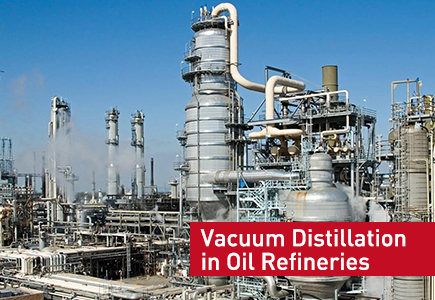

Die Raffination von Rohöl beruht auf der fraktionierten Destillation, um Rohöl in verschiedene kommerzielle Produkte zu trennen, darunter Benzin, Diesel, Kerosin, Schmieröl und schweres Rückstandsöl. Für schwere Rohölkomponenten, die durch herkömmliche atmosphärische Destillation nicht abgetrennt werden können, wird die Vakuumdestillation zum wesentlichen Sekundärraffinierungsprozess in modernen Ölraffinerien.
Durch die Schaffung einer Niederdruck-Vakuumumgebung im Destillationsturm senken Raffinerien den Siedepunkt schwerer Kohlenwasserstoffe erheblich. Dies ermöglicht die Trennung hochsiedender Fraktionen ohne thermisches Cracken oder Materialabbau, wodurch hochreine Erdölprodukte gewährleistet und die Rohölausnutzungsrate maximiert werden.
In diesem Leitfaden werden der komplette Vakuumdestillationsprozess, die Konfiguration der Kernausrüstung, Vakuumpumpenfunktionen, Betriebsvorteile und professionelle Optimierungslösungen für Ölraffinerien erläutert.
1. Was ist Vakuumdestillation bei der Erdölraffinierung?
Die Vakuumdestillation ist ein thermisches Niederdruck-Trennverfahren für schwere Rohölfraktionen. Bei normalem Atmosphärendruck siedet schweres Rückstandsöl bei extrem hohen Temperaturen über 350 °C, was leicht zu molekularer Rissbildung, Karbonisierung und Produktverschlechterung führt.
Durch die Vakuumdestillation wird der Innendruck des Destillationsturms auf 10–100 mbar absolut reduziert. Unter Unterdruck sinken die Siedepunkte schwerer Kohlenwasserstoffe stark, was eine effektive Trennung von Schmierölfraktionen, Wachsöl und Restöl bei sicheren, kontrollierbaren Temperaturen ermöglicht.
Es handelt sich um einen obligatorischen Prozess für die hocheffiziente Tiefverarbeitung von Rohöl, der den wirtschaftlichen Wert jedes Barrels Rohöl erheblich steigert.
2. Atmosphärische Destillation vs. Vakuumdestillation
Um die Bedeutung der Vakuumdestillation zu verstehen, muss man sie von der atmosphärischen Destillation unterscheiden:
Atmosphärische Destillation:
Arbeitet unter normalem Atmosphärendruck und wird zur Trennung leichter Fraktionen wie Benzin, Kerosin und Diesel verwendet. Aufgrund der Beschränkungen der extrem hohen Siedetemperatur kann schweres Rückstandsöl nicht verarbeitet werden.
Vakuumdestillation:
Arbeitet unter tiefem Unterdruckvakuum und wird speziell für die Trennung von Schwerölfraktionen verwendet. Es vermeidet thermisches Cracken, schützt die Produktqualität und extrahiert hochwertiges Schmiergrundöl und Vakuumgasöl (VGO).
3. Vollständige Vakuumdestillationsprozessschritte in Ölraffinerien
1. Futtervorwärmung
Das Rückstandsöl aus der atmosphärischen Destillation wird durch Heizöfen vorgewärmt, um die optimale Temperatur für die Vakuumtrennung zu erreichen und so eine gleichmäßige Verdampfung nach dem Eintritt in den Turm sicherzustellen.
2. Evakuierung des Vakuumturms
Professionelle industrielle Vakuumpumpen evakuieren den Vakuumdestillationsturm kontinuierlich, stabilisieren den Innendruck innerhalb des vorgesehenen Niedervakuumbereichs und schaffen eine Destillationsumgebung mit Unterdruck.
3. Unterdruck-Fraktionstrennung
Vorgewärmtes Schweröl gelangt in den Vakuumturm. Verschiedene Kohlenwasserstofffraktionen verdampfen bei unterschiedlichen Siedepunkten unter Vakuum, wodurch eine schichtweise Trennung im Turm erfolgt.
4. Kondensation und Sammlung
Verdampfte Anteile steigen in den Kondensationsbereich auf, kühlen dort ab und verflüssigen sich. Hochwertige Produkte wie Vakuumgasöl und Schmierfraktionen werden getrennt gesammelt.
5. Abgasbehandlung und Druckstabilisierung
Vakuumsysteme extrahieren kontinuierlich nicht kondensierbares Restgas, um einen stabilen Turmdruck aufrechtzuerhalten und zu verhindern, dass Druckschwankungen die Trenngenauigkeit beeinträchtigen.
4. Kernausrüstung, die in Raffinerie-Vakuumdestillationsanlagen verwendet wird
Eine komplette Vakuumdestillationsanlage besteht aus mehreren zusammenarbeitenden Kerngeräten:
Vakuumdestillationsturm : Die Hauptausrüstung für die Fraktionstrennung, ausgelegt für hohe Temperaturen und Unterdruck.
Heizofen : Heizt schweres Restöl vor, um die Temperaturanforderungen der Vakuumdestillation zu erfüllen.
Kühl- und Kondensationssystem : Kühlt Dampfanteile in flüssige Erdölprodukte.
Vakuumpumpensystem : Sorgt für stabilen Unterdruck, die zentrale Energiequelle des gesamten Prozesses.
Abgasrückgewinnungsgerät : Verarbeitet Abgas, um die Umweltemissionsstandards zu erfüllen.
5. Rolle von Vakuumpumpen bei der Raffinerie-Vakuumdestillation
Vakuumpumpen sind das Herzstück von Vakuumdestillationsanlagen. Die Stabilität, die Pumpgeschwindigkeit und das Endvakuum des Pumpsystems bestimmen direkt die Präzision der Destillation und die Produktausbeute.
Zu den Kernfunktionen gehören:
Kontinuierliche Evakuierung von Luft und nicht kondensierbarem Gas im Inneren des Turms, um einen stabilen Unterdruck aufrechtzuerhalten
Verhindert einen Druckanstieg, der zu erhöhten Siedepunkten und unvollständiger Trennung führt
Verbesserung der Genauigkeit der Fraktionstrennung und Reduzierung der Produktverunreinigungsrate
Unterstützung des kontinuierlichen Betriebs von Raffinerie-Destillationsanlagen rund um die Uhr
6. Beste Vakuumpumpentypen für Destillationsprozesse in der Ölraffinerie
Bei der Raffinerie-Vakuumdestillation entstehen Wasserdampf, Öldampf und korrosive Abgase, was eine Vakuumausrüstung mit starkem Dampfwiderstand und stabilem Dauerbetrieb erfordert.
1. Flüssigkeitsring-Vakuumpumpen (am häufigsten verwendet)
Flüssigkeitsring-Vakuumpumpen sind die gängige Wahl für die Vakuumdestillation in Raffinerien. Sie vertragen große Mengen Wasserdampf und Öldampf ohne Emulgierung oder Schädigung. Dank ihres explosionsgeschützten und korrosionsbeständigen Designs passen sie sich vollständig den Arbeitsbedingungen in Raffinerien an, in denen es zu Brenn- und Explosionsgefahr kommt.
2. Ölgeschmierte Drehschieber-Vakuumpumpen
Geeignet für mittlere und kleine Destillationsanlagen. Bietet ein hohes Endvakuum und eine stabile Druckregelung für eine präzise Fraktionstrennung.
3. Roots-Vakuumpumpen-Kombinationssysteme
Große Raffinerie-Vakuumdestillationsanlagen verwenden Roots- und Flüssigkeitsring-Verbundsysteme, um eine höhere Pumpgeschwindigkeit und ein tieferes Vakuum zu erreichen und so die Gesamtdestillationseffizienz und -leistung zu verbessern.
7. Hauptvorteile der Vakuumdestillation für Ölraffinerien
Maximierung der Rohölnutzung : Gewinnt hochwertige Schwerölfraktionen zurück, die durch atmosphärische Destillation nicht extrahiert werden können.
Vermeiden Sie thermisches Cracken : Die Trennung bei niedrigem Druck und niedriger Temperatur verhindert die Karbonisierung von Kohlenwasserstoffen und die Verschlechterung des Produkts.
Verbesserung der Produktqualität : Gewinnt hochreines Schmiergrundöl, Vakuumgasöl und Paraffinprodukte.
Erhöhen Sie die wirtschaftlichen Vorteile der Raffinerie : Verbessert die Ausbeute an hochwertigen Erdölprodukten erheblich.
Stabiler und sicherer Betrieb : Die Verarbeitung bei niedrigen Temperaturen verringert die Brand- und Explosionsgefahr in Raffinerien.
8. Gemeinsame betriebliche Herausforderungen und Lösungen
1. Vakuumdruckinstabilität
Verursacht durch Gasleckage oder unzureichendes Saugvermögen. Lösung: Hochstabile Vakuumpumpensysteme aufrüsten und regelmäßige Dichtheitsprüfungen für Rohrleitungen und Türme durchführen.
2. Übermäßige Dampfverunreinigungen beeinträchtigen die Lebensdauer der Pumpe
Öldämpfe und Staub gelangen in das Vakuumsystem und verursachen Verschleiß. Lösung: Installieren Sie mehrstufige Gas-Flüssigkeits-Trenn- und Filtergeräte zum Schutz der Vakuumausrüstung.
3. Geringe Destillationsausbeute
Verursacht durch unzureichenden Vakuumgrad. Lösung: Vakuumpumpenkombination optimieren und Betriebsparameter entsprechend Laständerungen anpassen.
9. Wartungstipps für Raffinerie-Vakuumdestillationssysteme
Überwachen Sie den Vakuumdruck und den Betriebsstatus der Pumpe in Echtzeit, um Druckschwankungen zu vermeiden.
Reinigen Sie Filtersiebe und Abscheider regelmäßig, um die Ansammlung und Verstopfung von Dampfverunreinigungen zu verhindern.
Ersetzen Sie Dichtungsteile und Schmiermittel regelmäßig, um die Luftdichtheit des Systems sicherzustellen.
Untersuchen Sie Leckstellen in der Pipeline während der regelmäßigen Raffinerieüberholung.
Verwenden Sie eine variable Frequenzsteuerung, um den Energieverbrauch unter variablen Lastbedingungen zu reduzieren.
Abschluss
Die Vakuumdestillation ist die zentrale Tiefverarbeitungstechnologie moderner Ölraffinerien und ermöglicht eine effiziente Trennung schwerer Rohölfraktionen unter Niederdruck- und Niedertemperaturbedingungen. Ein stabiles und leistungsstarkes Vakuumsystem bestimmt die Destillationsgenauigkeit, die Produktqualität und die allgemeinen wirtschaftlichen Vorteile der Raffinerie.
Durch die Auswahl professioneller Vakuumpumpen in Raffineriequalität und die Implementierung standardisierter Betriebs- und Wartungsmaßnahmen können Ölraffinerien die Rohölausnutzung maximieren, die Ausbeute hochwertiger Produkte verbessern und eine stabile, sichere und energieeffiziente Langzeitproduktion erreichen.
FAQ
F1: Was ist der Zweck der Vakuumdestillation bei der Ölraffinierung?
A1: Die Vakuumdestillation senkt den Siedepunkt von schwerem Rohöl unter Unterdruck, trennt hochwertige schwere Fraktionen und vermeidet thermisches Cracken, um die Rohölausnutzung und Produktqualität zu verbessern.
F2: Warum kann Schweröl nicht durch atmosphärische Destillation abgetrennt werden?
A2: Schwere Kohlenwasserstoffe haben bei Atmosphärendruck extrem hohe Siedepunkte. Das Erhitzen bei hohen Temperaturen führt zu thermischer Rissbildung und Karbonisierung, was zu einer Beeinträchtigung der Produktqualität und zur Verkokung der Anlage führt.
F3: Welche Vakuumpumpe eignet sich am besten für die Vakuumdestillation in Ölraffinerien?
A3: Flüssigkeitsring-Vakuumpumpen eignen sich aufgrund ihrer hervorragenden Dampfbeständigkeit und Explosionssicherheit am besten für die konventionelle Raffineriedestillation. Große Einheiten verwenden kombinierte Vakuumsysteme von Roots.
F4: Wie wirkt sich der Vakuumgrad auf die Destillationseffizienz aus?
A4: Ein höheres und stabileres Vakuum senkt die Siedepunkte weiter, verbessert die Präzision der Fraktionstrennung, reduziert Verunreinigungen und erhöht die Ausbeute an hochwertigen Erdölprodukten.
