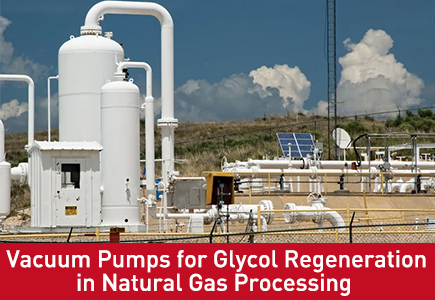

Vakuumpumpen zur Glykolregeneration in der Erdgasverarbeitung
Die Dehydrierung mit Triethylenglykol (TEG) ist das am weitesten verbreitete Verfahren zur Feuchtigkeitsentfernung in Erdgasaufbereitungsanlagen. Roherdgas enthält große Mengen an Wasserdampf, was zu Hydratverstopfungen der Rohrleitungen, innerer Korrosion und einer verringerten Gasverbrennungseffizienz führt.
Glykollösungen absorbieren während der Dehydrierungszyklen Feuchtigkeit aus Erdgas. Um ein kontinuierliches Recycling und eine stabile Entwässerungsleistung sicherzustellen, ist eine Glykolregeneration erforderlich, um absorbiertes Wasser zu entfernen und die TEG-Lösung zu reinigen.
Bei der herkömmlichen atmosphärischen Regeneration treten Probleme mit hohem Energieverbrauch, Glykolabbau und unvollständiger Entwässerung auf. Heute ist die vakuumpumpengestützte Glykolregeneration zur modernisierten Standardlösung für moderne Erdgasaufbereitungsanlagen geworden und sorgt für eine höhere Reinigungseffizienz und niedrigere Betriebskosten.
Was ist Glykolregeneration bei der Erdgasverarbeitung?
Die Dehydratisierung von Erdgasglykol besteht aus zwei Kernkreisläufen: Absorption und Regeneration.
Im Absorptionsturm kommt die TEG-Lösung vollständig mit nassem Erdgas in Kontakt und absorbiert Wasserdampf, um trockenes, qualifiziertes Erdgas für den Pipelinetransport zu erzeugen. Nach längerer Absorption wird die Glykollösung verdünnt und mit Wasser gesättigt, wodurch die Dehydrierungskapazität verloren geht.
Bei der Glykolregeneration handelt es sich um den Reinigungsprozess, der Wasser, Verunreinigungen und leichte Kohlenwasserstoffverunreinigungen aus verdünntem TEG entfernt und dessen Konzentration und Leistung für die wiederholte Verwendung wiederherstellt. Hochreines regeneriertes Glykol sorgt für eine stabile und langfristige Qualität der Erdgastrocknung.
Herausforderungen traditioneller Glykol-Regenerationsmethoden
Die meisten konventionellen Gasanlagen nutzen atmosphärische thermische Regeneration. Diese Methode weist offensichtliche technische Nachteile auf, die die Gesamteffizienz der Gasverarbeitung einschränken:
Hoher Heiztemperaturbedarf : Die atmosphärische Regeneration erfordert das Erhitzen von Glykol auf über 200 °C, um Wasser zu verdampfen, was enorme Wärmeenergie verbraucht.
Thermischer Abbau von Glykol : Überhitzung führt zur Zersetzung von TEG, wodurch saure Nebenprodukte entstehen, die die Ausrüstung korrodieren und die Lebensdauer des Glykols verkürzen.
Unvollständige Wasserentfernung : Durch atmosphärisches Kochen kann die Mikrofeuchtigkeit nicht vollständig entfernt werden, was zu einer geringen Reinheit des Glykols und einer schlechten anschließenden Dehydrierungswirkung führt.
Hohe Kosten für den Glykolverbrauch : Häufiger Glykolaustausch erhöht die Betriebskosten der Gasanlage.
Wie Vakuumtechnologie die TEG-Regenerationsleistung verbessert
Die vakuumunterstützte Glykolregeneration löst alle Probleme der herkömmlichen atmosphärischen Erwärmung. Durch die Erzeugung eines Unterdrucks im Regenerationsaufkocher und Flash-Tank senken Vakuumsysteme den Siedepunkt von Wasser und gemischten flüchtigen Verunreinigungen erheblich.
Unter Vakuumbedingungen kann Wasser bei einer niedrigen und sicheren Temperatur unter 150 °C vollständig verdampft und abgetrennt werden. Dieser Niedertemperatur-Reinigungsmodus vermeidet die thermische Spaltung und Zersetzung von TEG vollständig und erreicht gleichzeitig eine tiefere Dehydrierung und eine höhere Glykolreinheit.
Bei Midstream-Erdgasverarbeitungsanlagen verbessert die Vakuumregeneration die Qualität der Gastrocknung erheblich und senkt langfristig die Kosten für Chemikalien und Energie.
Funktionsprinzip der vakuumunterstützten Glykolregeneration
Der gesamte Vakuum-Glykol-Regenerationsprozess folgt einem präzisen physikalischen Trennprinzip:
Zunächst gelangt verdünntes Nassglykol aus dem Absorptionsturm in das Vakuumregenerationssystem. Vakuumpumpen evakuieren den geschlossenen Regenerationstank kontinuierlich, um einen stabilen Unterdruck zu erzeugen.
Mit sinkendem Innendruck sinkt der Siedepunkt von Wasserdampf und leichten Kohlenwasserstoffen stark. Durch Erhitzen bei niedriger Temperatur werden Wasser und flüchtige Verunreinigungen effizient verdampft, während die TEG-Lösung mit hohem Siedepunkt ohne Zersetzung stabil bleibt.
Vakuumpumpen extrahieren Wasserdampf und Abgase aus dem System und hinterlassen hochreines Glykol, das zur kontinuierlichen Produktion in den Erdgas-Dehydrierungsturm zurückgeführt werden kann.
Beste Vakuumpumpentypen für Glykol-Regenerationssysteme
Die Arbeitsbedingungen bei der Glykolregeneration enthalten Wasserdampf, leichtes Kohlenwasserstoffgas und Spuren flüchtiger organischer Verbindungen und erfordern explosionssichere, dampfbeständige und kontinuierlich betriebsfähige Vakuumgeräte.
1. Explosionsgeschützte Flüssigkeitsring-Vakuumpumpen (erste Wahl)
Flüssigkeitsring-Vakuumpumpen sind die am häufigsten eingesetzten Geräte zur Glykolregeneration in Gasanlagen. Sie zeichnen sich durch eine hervorragende Wasserdampftoleranz, einen stabilen 24/7-Betrieb und ein explosionsgeschütztes Design aus, das für die Verarbeitung brennbarer Erdgase geeignet ist. Keine Ölverunreinigung gewährleistet die Reinheit der Glykollösung.
2. Ölgeschmierte Drehschieber-Vakuumpumpen
Ideal für mittlere und kleine Regenerationseinheiten, da es ein hohes Endvakuum zur Unterstützung einer gründlichen Glykolreinigung und einer Erdgasproduktion mit niedrigem Taupunkt bietet.
3. Roots-Vakuumpumpen-Verbundsysteme
Große Erdgasverarbeitungsanlagen nutzen Roots- und Flüssigkeitsring-Vakuumkombinationen für eine höhere Pumpgeschwindigkeit und ein tieferes Vakuum und erfüllen so die hohen Anforderungen an die Regeneration großer Glykolmengen.
Hauptvorteile von Vakuumpumpen für die Erdgas-Glykol-Rückgewinnung
Geringerer Energieverbrauch : Die Niedertemperatur-Vakuumverdampfung senkt den Heizenergieverbrauch im Vergleich zur herkömmlichen atmosphärischen Regeneration um 25–40 %.
Reduzieren Sie Glykolverlust und -abbau : Vermeiden Sie TEG-Risse bei hohen Temperaturen, verlängern Sie den Glykol-Servicezyklus und reduzieren Sie die Kosten für den Austausch von Chemikalien.
Höhere Glykolreinheit : Ein tiefes Vakuum entfernt Mikrofeuchtigkeit und restliche Kohlenwasserstoffe gründlich und verbessert so die Qualität der Erdgastrocknung.
Weniger Korrosion der Ausrüstung : Reduziert die Bildung saurer Nebenprodukte und schützt so Reboiler, Rohrleitungen und Turmeinbauten.
Stabile Gasausgangsqualität : Gleichbleibend hochreines Glykol sorgt für qualifiziertes trockenes Erdgas mit niedrigem Taupunkt für die Übertragung über große Entfernungen.
Umweltfreundlicher Betrieb : Reduziert den Ausstoß von Glykolabfällen und die thermische Belastung von Gasverarbeitungsanlagen.
Abschluss
Die Vakuumpumpentechnologie hat den traditionellen Glykol-Regenerationsprozess in der Erdgasverarbeitung vollständig verbessert. Durch die Realisierung einer hochreinen TEG-Reinigung bei niedriger Temperatur lösen Vakuumsysteme die Hauptprobleme von hohem Energieverbrauch, Glykolverschwendung und unvollständiger Dehydrierung in Gasanlagen.
Ausgestattet mit explosionsgeschützten und dampfbeständigen industriellen Vakuumpumpen können Erdgasverarbeitungsanlagen ein stabiles Glykolrecycling erreichen, die Betriebskosten senken und eine hochwertige Trockenerdgasproduktion aufrechterhalten. Die vakuumunterstützte Glykolregeneration ist zur energiesparenden und effizienten Standardlösung für moderne Midstream-Erdgasprojekte geworden.
FAQ
F1: Was ist der Hauptvorteil der Vakuum-Glykolregeneration gegenüber herkömmlichen Methoden?
A1: Die Vakuumregeneration senkt den Siedepunkt von Wasser und ermöglicht so eine Reinigung bei niedriger Temperatur. Es verhindert den thermischen Abbau von TEG, spart Energie und produziert recyceltes Glykol mit höherer Reinheit.
F2: Welche Vakuumpumpe eignet sich am besten für die Erdgas-Glykol-Regeneration?
A2: Explosionsgeschützte Flüssigkeitsring-Vakuumpumpen sind die praktischste und kostengünstigste Wahl und passen sich perfekt an die Arbeitsbedingungen von Wasserdampf und brennbaren Gasen in Gasverarbeitungsanlagen an.
F3: Können Vakuumsysteme die Betriebskosten von Erdgasanlagen senken?
A3: Ja. Die Vakuumtechnologie senkt den Heizenergieverbrauch und reduziert den häufigen Glykolwechsel, was zu erheblichen langfristigen Kosteneinsparungen für Gasverarbeitungsanlagen führt.
F4: Verbessert die Vakuumregeneration die Qualität der Erdgastrocknung? A4: Auf jeden Fall. Hochreines regeneriertes Glykol bietet eine stärkere Feuchtigkeitsaufnahmekapazität und sorgt so für einen niedrigeren Taupunkt und eine höhere Qualität von trockenem Erdgas für die Pipelineübertragung.
