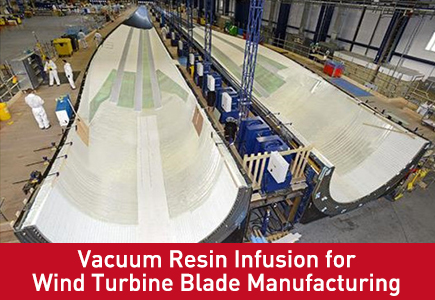

Vakuumharzinfusion für die Herstellung von Windturbinenblättern
Rotorblätter von Windkraftanlagen sind die größten und kritischsten Verbundkomponenten in erneuerbaren Windenergiesystemen. Windflügel bestehen aus Glasfaser, Kohlefaser und einer Hochleistungsharzmatrix und erfordern eine hohe Festigkeit, eine leichte Struktur und keine inneren Mängel, um langfristiger Windlast und rauen Außenumgebungen standzuhalten.
Vakuumharzinfusion (VRI) ist die vorherrschende Formtechnologie für die moderne Herstellung von Rotorblättern für Windkraftanlagen. Die vakuumunterstützte Infusion ersetzt herkömmliche manuelle Laminierverfahren und sorgt für eine gleichmäßige Harzpenetration, ein hohlraumfreies Formen und eine gleichmäßige Verbunddichte. Hochstabile Vakuumsysteme sind der zentrale Garant für eine qualifizierte Klingenproduktion.
In diesem Artikel werden das Funktionsprinzip, der vollständige Prozessablauf, die Auswahl der Vakuumausrüstung, technische Vorteile und Optimierungsstrategien der Vakuumharzinfusion für die Herstellung von Windturbinenblättern erläutert.
Was ist Vakuumharzinfusion (VRI) bei der Produktion von Windblättern?
Vacuum Resin Infusion (VRI) ist ein geschlossener Verbundformprozess, der kontrollierten Unterdruck nutzt, um flüssiges Epoxidharz dazu zu bringen, trockene Faservorformlinge zu infiltrieren. Bei der Herstellung von Rotorblättern für Windkraftanlagen legen Arbeiter mehrschichtige Glasfasermatten, Kernmaterialien und Strömungsmedien in die Form und verschließen dann den gesamten Formhohlraum mit Vakuumbeuteln.
Vakuumpumpen saugen die Luft vollständig aus der verschlossenen Form ab und erzeugen so einen stabilen Unterdruck. Unter Vakuumdruckdifferenz fließt flüssiges Harz gleichmäßig entlang des Fließkanals, dringt vollständig in jede Faserschicht ein und füllt winzige Lücken. Nach dem Aushärten und Erstarren zeichnet sich der fertige Windflügel durch hohe Kompaktheit, gleichmäßige Struktur und hervorragende mechanische Leistung aus.
Dieses kostengünstige, hochpräzise Verbundformverfahren ist zum universellen Standard für die Massenproduktion von Onshore- und Offshore-Windkraftanlagen geworden.
Warum Vakuuminfusion der Standard für die moderne Herstellung von Windblättern ist
Herkömmliche manuelle Laminierungs- und offene Formverfahren können die Qualitätsanforderungen großformatiger Windflügel nicht erfüllen. Die Vakuumharzinfusion löst mehrere Probleme der Branche:
Beseitigen Sie innere Hohlräume : Durch die vollständige Luftabsaugung werden Blasenfehler vermieden, die zu Blattrissen und Ermüdungsversagen führen.
Gleichmäßige Harzverteilung : Die vakuumgesteuerte Infusion gewährleistet ein gleichmäßiges Harz-Faser-Verhältnis über die gesamte Klingenoberfläche.
Verbessern Sie die strukturelle Festigkeit : Die kompakte Verbundstruktur verbessert den Windwiderstand, die Zugfestigkeit und die Lebensdauer.
Reduzieren Sie Harzverschwendung : Die geschlossene Vakuumumgebung steuert die Harzdosierung genau und spart Produktionskosten.
Umweltfreundliche Werkstatt : Das geschlossene Formen reduziert die Emissionen flüchtiger organischer Verbindungen (VOC) im Vergleich zu offenen Verfahren.
Komplette Vakuumharzinfusionsprozessschritte für Windturbinenblätter
1. Formvorbereitung und Materialverlegung
Reinigen und vorwärmen Sie die Windblattform, legen Sie dann Trennmittel, Glasfaserschichten, Kernmaterialien, Fließgeflecht und Schälschicht in strikter Übereinstimmung mit den Prozessstandards ein, um eine trockene Vorformlingsstruktur zu bilden.
2. Vakuumbeutelversiegelung
Decken Sie die gesamte Form mit einer hochluftdichten Vakuumfolie ab und versiegeln Sie alle Kanten vollständig, um einen isolierten geschlossenen Hohlraum zu bilden, der ein Luftleck während der Infusion verhindert.
3. Luftabsaugung vor dem Vakuum
Schließen Sie professionelle Vakuumpumpensysteme an, um Luft aus der versiegelten Form abzusaugen. Stabilisieren Sie den Vakuumgrad, um Restluft zwischen den Faserschichten zu beseitigen und eine Formumgebung mit Unterdruck sicherzustellen.
4. Kontrollierte Harzinfusion
Öffnen Sie das Harzeinlassventil. Unter stabilem Vakuumdruck fließt flüssiges Epoxidharz gleichmäßig und infiltriert alle Faserschichten ohne Totzonen.
5. Vakuumhalten und Entschäumen
Halten Sie nach dem Einfüllen des Harzes weiterhin einen stabilen Vakuumdruck aufrecht, um bei der Infiltration entstandene Mikroblasen zu entfernen und eine hohlraumfreie Verbundformung zu erreichen.
6. Aushärten und Entformen durch Erhitzen
Erhitzen Sie die Form für eine Aushärtung bei konstanter Temperatur. Nachdem das Harz vollständig verfestigt ist, lassen Sie das Vakuum ab und schließen Sie die Entformung und Nachbearbeitung der Klinge ab.
Rolle von Vakuumsystemen beim Harzinfusionsformen
Vakuumausrüstung bestimmt die Ausbeute und die mechanische Leistung der Rotorblätter von Windkraftanlagen. Das Vakuumsystem übernimmt im Infusionsprozess drei Kernaufgaben:
Vollständige Luftentfernung : Entfernt die in den Faserschichten eingeschlossene Luft gründlich, um Blasenfehler zu vermeiden, die der Schlüssel zur Vermeidung von Schäden durch Ermüdung der Klinge sind.
Stabiler Druckantrieb : Bietet kontinuierliche und stabile Unterdruckkraft, um einen gleichmäßigen Harzfluss und eine gleichmäßige Dicke jedes Klingenabschnitts zu gewährleisten.
Mikroentschäumung und -verdichtung : Langfristiges Vakuumhalten verdichtet Faserschichten, verbessert die Verbunddichte und erhöht die Gesamtstruktursteifigkeit des Blattes.
Beste Vakuumpumpentypen für Windblatt-Infusionsprozesse
Die Harzinfusion von Windblättern erfordert ein stabiles mittleres Vakuum, eine geringe Pulsation und einen 24-Stunden-Dauerbetrieb. Zwei Arten von Vakuumpumpen gelten weithin als Industriestandardgeräte:
Bietet einen hohen, stabilen Endvakuumgrad, geringe Geräuschentwicklung und gleichmäßige Saugleistung. Perfekt für kleine und mittelgroße Rotorblatt-Produktionslinien und liefert eine präzise Vakuumsteuerung für hochwertiges Infusionsformen.
2. Flüssigkeitsring-Vakuumpumpen
Ideal für die Massenproduktion von Windkraftanlagen im großen Maßstab. Sie vertragen Wasserdampf und Spuren flüchtiger Harzgase, zeichnen sich durch einen stabilen Dauerbetrieb aus, sind leicht zu warten und eignen sich für die Produktion von Infusionen mit großen Klingen mit langen Zyklen.
3. Zentralisierte Vakuumsystemeinheiten
Große Produktionsstandorte für Windkraftanlagen nutzen zentralisierte Vakuumstationen, die mehrere Produktionslinien gleichzeitig mit stabilem Unterdruck versorgen und so die Gesamteffizienz der Fabrik verbessern.
Hauptvorteile der Vakuumharzinfusion für Windenergiehersteller
Höhere Blattqualität und Haltbarkeit : Die hohlraumfreie Verbundstruktur verbessert die Ermüdungsbeständigkeit des Windblatts und verlängert die Lebensdauer auf bis zu 20–25 Jahre.
Konsistente Chargenproduktion : Die standardisierte Vakuumsteuerung stellt sicher, dass sich die Klingenleistung zwischen den Chargen nicht unterscheidet.
Niedrigere Produktionskosten : Reduzieren Sie den Harzabfall, die Fehlerrate und den Arbeitsaufwand nach der Reparatur.
Verbesserte Produktionseffizienz : Stabiles Vakuum verkürzt den Infusionszyklus und beschleunigt die Fabrikproduktion.
Umweltfreundliche und konforme Produktion : Das geschlossene Vakuumformen reduziert VOC-Emissionen und erfüllt die Umweltschutzstandards für die Windenergieproduktion.
Häufige Prozessherausforderungen und Lösungen zur Vakuumsystemoptimierung
1. Instabilität des Vakuumdrucks führt zu ungleichmäßigem Harzfluss
Schwankendes Vakuum führt zu teilweisem Harzmangel und trockenen Stellen. Lösung: Verwenden Sie hochstabile Vakuumpumpen und Vakuumpuffertanks, um während der Infusion einen konstanten Unterdruck aufrechtzuerhalten.
2. Mikroblasenrückstände beeinträchtigen die Klingenfestigkeit
Eine unzureichende Vakuumhaltezeit führt zu winzigen Blasen. Lösung: Vakuum-Entschäumungsphase verlängern und Pumpenanpassungsgeschwindigkeit optimieren.
3. Luftleck im Vakuumbeutelsystem
Eine fehlerhafte Beutelversiegelung beeinträchtigt die Infusionsqualität. Lösung: Rüsten Sie ein Echtzeit-Vakuumüberwachungssystem aus, um einen abnormalen Druckabfall sofort zu melden.
Wartungstipps für die langfristige Stabilität des Infusionsprozesses
Überprüfen Sie die Stabilität des Vakuumdrucks vor jeder Produktionscharge, um fehlerhafte Produkte zu vermeiden.
Tauschen Sie die Filter regelmäßig aus, um flüchtige Harzverunreinigungen abzufangen und das Pumpeninnere zu schützen.
Überprüfen Sie monatlich die Dichtheit von Rohrleitungen und Ventilen, um versteckte Leckstellen zu beseitigen.
Warten und schmieren Sie Vakuumpumpen regelmäßig, um einen langfristig stabilen Betrieb zu gewährleisten.
Kalibrieren Sie Vakuummessgeräte vierteljährlich, um eine genaue Steuerung der Prozessparameter zu gewährleisten.
Abschluss
Vacuum Resin Infusion (VRI) ist die Kernformtechnologie, die die hochwertige Massenproduktion moderner Windturbinenblätter unterstützt. Ein zuverlässiges und stabiles Vakuumsystem ist der entscheidende Faktor, um Hohlraumdefekte zu beseitigen, eine gleichmäßige Harzinfiltration sicherzustellen und die mechanische Festigkeit und Lebensdauer von Windflügeln zu verbessern.
Durch die Auswahl professioneller Industrie-Vakuumpumpen und die Implementierung standardisierter Betriebs- und Wartungsmaßnahmen können Windenergiehersteller die Fehlerquote effektiv reduzieren, die Produktionseffizienz verbessern und leistungsstarke Windflügel für Onshore- und Offshore-Windkraftprojekte produzieren.
FAQ
F1: Warum ist Vakuum für die Harzinfusion von Rotorblättern von Windkraftanlagen unerlässlich?
A1: Vakuum entfernt eingeschlossene Luft in den Faserschichten, sorgt für eine gleichmäßige Harzinfiltration, beseitigt Blasendefekte und bildet kompakte, hochfeste Verbundstrukturen für Windflügel.
F2: Welche Vakuumpumpe eignet sich am besten für die Vakuuminfusion mit Windblättern?
A2: Drehschieber-Vakuumpumpen bieten eine hohe Präzision für die Produktion von Kleinserien mit hoher Qualität, während Flüssigkeitsring-Vakuumpumpen ideal für große Massenproduktionslinien in Windkraftanlagen sind.
F3: Welche Defekte kann eine schlechte Vakuumkontrolle in Windflügeln verursachen?
A3: Instabiles Vakuum führt zu trockenen Stellen, harzreichen Bereichen, inneren Blasen, ungleichmäßiger Dichte und verringerter Klingenfestigkeit, was während des Betriebs leicht zu Ermüdungsrissen führen kann.
F4: Wie verbessert die Vakuuminfusion die Lebensdauer von Windblättern?
A4: Die hohlraumfreie und hochkompakte Verbundstruktur reduziert Winderosion und Ermüdungsschäden, verbessert die Haltbarkeit erheblich und verlängert die Gesamtlebensdauer der Rotorblätter von Windkraftanlagen.
