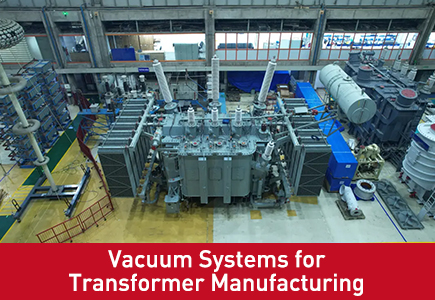

Vakuumsysteme für die Transformatorenfertigung: Komplettlösungen für Trocknung, Evakuierung und Ölbefüllung
Die Herstellung von Transformatoren erfordert eine strenge Kontrolle von Feuchtigkeit, Gas und Verunreinigungen, um Spannungsfestigkeit, Betriebsstabilität und Lebensdauer zu gewährleisten. Vakuumsysteme sind zu unverzichtbaren Kerngeräten in der gesamten Produktionskette geworden – von der Kern- und Wickeltrocknung bis zur abschließenden Vakuumölbefüllung.
Eine zuverlässige Vakuumlösung entfernt effektiv Feuchtigkeit und nicht kondensierbare Gase aus Isoliermaterialien, wodurch die Produktqualität erheblich verbessert und das Ausfallrisiko verringert wird. Dieser Artikel behandelt wichtige Vakuumprozesse, ideale Systemaufbauten und professionelle Lösungen für die Transformatorenfertigung.
Warum Vakuumsysteme bei der Herstellung von Transformatoren von entscheidender Bedeutung sind
Transformatoren sind auf Hochleistungsisolationssysteme (Zellulosepapier, Pressspan und Isolieröl) angewiesen, um hohen Spannungen standzuhalten und einen sicheren Betrieb zu gewährleisten. Feuchtigkeit und Restgas sind die größten Gefahren:
Reduzieren Sie die Spannungsfestigkeit und erhöhen Sie das Ausfallrisiko
Beschleunigen Sie die Alterung der Isolierung und verkürzen Sie die Lebensdauer
Verursacht Teilentladung und langfristige Leistungseinbußen
Vakuumsysteme erzeugen eine Niederdruckumgebung, die den Siedepunkt von Wasser senkt und tiefsitzende Feuchtigkeit und Gase effizient absaugt, ohne Materialien zu beschädigen. Bei Hochspannungstransformatoren (≥35 kV) ist für die Qualitätszertifizierung eine professionelle Vakuumbehandlung zwingend erforderlich.
Wichtige Vakuumprozesse in der Transformatorenproduktion
Verbessert die Evakuierungsgeschwindigkeit erheblich
Erreicht und hält ein hohes Vakuumniveau aufrecht
Bewältigt problemlos Wasserdampf und kondensierbare Gase
Passend für kleine, mittlere und große Leistungstransformatoren (bis zu 500 kV, 800 kV, 1000 kV)
Wordfik-Vakuumlösungen für die Transformatorenfertigung
Wordfik bietet maßgeschneiderte Vakuumsysteme aus einer Hand für Transformatorenhersteller, die vollständig mit Trocknungs-, Evakuierungs- und Ölfüllprozessen kompatibel sind.
Kernvorteile
Hocheffiziente Roots- und Drehschieberkombination. Stabile Leistung, hohe Pumpgeschwindigkeit, ideal für KVPD und kontinuierliche Produktion.
Großer Vakuumbereich Erfüllt Anforderungen vom Grobvakuum zum Trocknen bis zum Hochvakuum zum Evakuieren.
Robust gegen Feuchtigkeit und Dampf. Das spezielle Design verhindert die Emulgierung von Flüssigkeiten und die Beschädigung von Komponenten.
Anpassbare, auf Rahmen montierte Systeme mit Separatoren, Kühlern, Bedienfeldern und Sensoren für den Plug-and-Play-Einsatz.
Geräuscharm, geringer Energieverbrauch, einfache Wartung Reduziert die langfristigen Betriebskosten für Fabriken.
Typisches Modell-Matching
Roots-Vakuumpumpe: RTOW-Serie, LCVS-Serie (1200 l/s hoher Durchfluss für große Transformatoren)
Vorvakuumpumpe: Ölgeschmierte Drehschieberpumpe der PVX-Serie
Komplettsystem: Auf einem Rahmen montierte Vakuumeinheit mit automatischer Steuerung
Best Practices für Installation und Wartung
Installieren Sie dichte Rohrleitungen und führen Sie vor der Verwendung eine Druckprüfung durch
Überwachen Sie Vakuumniveau, Temperatur und Wasserdampf in Echtzeit
Überprüfen Sie regelmäßig Dichtflüssigkeit, Filter und Schmierung
Führen Sie jährlich eine Leistungskalibrierung durch, um die Prozessstabilität sicherzustellen
Verwenden Sie VFD zur Energieeinsparung bei wechselnden Lastbedingungen
Vorteile optimierter Vakuumsysteme
Verbessert die Spannungsfestigkeit und den Isolationswiderstand erheblich
Reduziert die Ausfallrate des Transformators und verlängert die Lebensdauer
Verkürzt Produktionszyklen und steigert die Produktionseffizienz
Gewährleistet die Einhaltung globaler Qualitäts- und Sicherheitsstandards
Reduziert die Gesamtbetriebskosten bei stabiler und zuverlässiger Leistung
Abschluss
Vakuumsysteme sind der Grundstein für die Herstellung hochwertiger Transformatoren. Von der Vakuumtrocknung bis zur Evakuierung und Ölbefüllung: Eine professionelle, stabile Vakuumlösung bestimmt direkt die Produktleistung und die Wettbewerbsfähigkeit auf dem Markt.
Die Roots + Drehschieber-Vakuumsysteme von Wordfik sind speziell für die Transformatorenproduktion konzipiert und unterstützen die Kerosin-Dampfphasentrocknung und Hochvakuum-Evakuierung. Wir bieten maßgeschneiderte Lösungen, zuverlässige Ausrüstung und umfassende After-Sales-Unterstützung, um Transformatorenherstellern dabei zu helfen, eine stabile, effiziente und qualitativ hochwertige Produktion zu erreichen.
FAQ
F1: Welches Vakuumniveau ist für die Transformatorenherstellung erforderlich?
A1: Die meisten Prozesse erfordern 0,1–5 mbar. Hochspannungsmodelle benötigen oft ≤1 mbar für die Tiefenevakuierung.
F2: Warum sollten Sie sich für ein Roots- und Drehflügel-Kombinationssystem entscheiden?
A2: Die Vorvakuumpumpe sorgt für ein stabiles Basisvakuum; Die Roots-Pumpe steigert die Pumpgeschwindigkeit und das ultimative Vakuum, ideal für große Kammern und schnelle Produktion.
F3: Können Ihre Systeme die Kerosindampfphasentrocknung (KVPD) unterstützen?
A3: Ja. Wordfik-Vakuumsysteme sind speziell für die sichere und effiziente Handhabung von Kerosindampf und Feuchtigkeit konzipiert.
