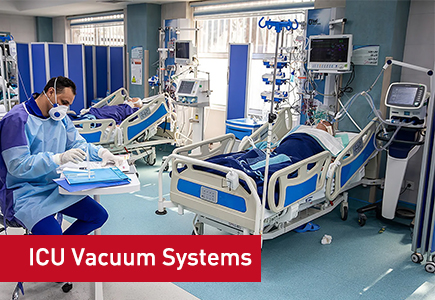

Auf Intensivstationen (ICUs) sind medizinische Vakuumsysteme nicht nur unterstützende Geräte – sie sind lebenswichtige Systeme, die verwendet werden für:
Im Gegensatz zu allgemeinen Stationen oder Operationssälen erfordern Intensivstationen aufgrund des Zustands kritisch kranker Patienten eine kontinuierliche, hochzuverlässige Absaugung.
Tatsächlich ist die Absaugung der Atemwege einer der am häufigsten durchgeführten invasiven Eingriffe auf Intensivstationen und für die Aufrechterhaltung der Durchgängigkeit der Atemwege und die Vermeidung von Komplikationen unerlässlich
1. Warum das Vakuum auf der Intensivstation anders ist
Die Umgebung der Intensivstation
Die Intensivstation ist nicht wie andere Krankenhausbereiche. Die Anforderungen an das Vakuumsystem spiegeln die Einzigartigkeit der Intensivpflege wider:
| Merkmal | Auswirkungen auf die Intensivstation |
| Dauerbelegung | Eine Absaugung kann jederzeit rund um die Uhr erforderlich sein |
| Beatmete Patienten | Viele Patienten können ihre Atemwege nicht selbst reinigen |
| Mehrere Geräte | An jedes Bett können 2-3 Sauggeräte angeschlossen werden |
| Hohe Schärfe | Die Folgen eines Ausfalls sind unmittelbar und schwerwiegend |
| Isolationsräume | Unterdruckräume für durch die Luft übertragene Infektionen |
2. Die klinische Rolle des Vakuums auf der Intensivstation
2.1 Atemwegsmanagement
Die wichtigste Vakuumfunktion auf der Intensivstation ist die Atemwegsfreigabe:
| Anwendung | Klinischer Bedarf | Vakuumanforderung |
| Endotracheale Absaugung | Entfernen Sie Sekrete aus Beatmungsschläuchen | 80–120 mmHg (3–5 inHg) für Erwachsene; niedriger für Neugeborene |
| Tracheotomie-Absaugung | Erhalten Sie freie Atemwege | Konstantes, einstellbares Vakuum |
| Orales Absaugen | Klare orale Sekrete; Aspiration verhindern | Unteres Vakuum (50–80 mmHg) |
| Nasopharyngeale Absaugung | Freie obere Atemwege | 100-150 mmHg |
Die klinische Notwendigkeit: Ein Patient, der seine Atemwege nicht freimachen kann, wird innerhalb von Minuten entsättigt sein. Die Absaugung muss jederzeit und sofort verfügbar sein.
2.2 Beatmungsunterstützung
Moderne Beatmungsgeräte sind für mehrere Funktionen in das medizinische Vakuum integriert:
| Funktion | Beschreibung |
| Geschlossene Saugsysteme | Inline-Absaugkatheter, die eine Absaugung ermöglichen, ohne das Beatmungsgerät zu trennen |
| Antrieb des Verneblers | Einige Systeme nutzen Vakuum, um Medikamentenvernebler anzutreiben |
| Beatmungstest | Vakuum, das bei der Kalibrierung und Prüfung von Beatmungsgeräten verwendet wird |
2.3 Thoraxdrainage
Postoperative kardiothorakale Patienten und Patienten mit Pleuraergüssen benötigen eine Thoraxdrainage:
| System | Vakuumanforderung |
| Thoraxdrainage mit Wasserverschluss | -20 bis -40 cmH₂O (typisch); durch die Entwässerungseinheit reguliert |
| Digitale Thoraxdrainage | Konstantes Vakuum; Alarmintegration |
2.4 Wundmanagement
Die Unterdruck-Wundtherapie (NPWT) wird auf der Intensivstation zunehmend bei komplexen Wunden eingesetzt:
| Aspekt | Rücksichtnahme |
| Vakuumquelle | Kann Zentralstaubsauger mit Reglern oder speziellen NPWT-Geräten verwenden |
| Druckbereich | -75 bis -125 mmHg typisch |
| Unterbrechungsrisiko | Ein Systemausfall kann die Wundheilung beeinträchtigen |
2.5 Belüftung des Isolationsraums
Einige Räume auf der Intensivstation sind als Isolationsräume für luftübertragene Infektionen (AIIRs) mit Unterdruck im Vergleich zu den Fluren konzipiert:
| Erfordernis | Durchführung |
| Unterdruck | Zimmerdruck niedriger als im Flur |
| Überwachung | Kontinuierliche Druckanzeige; Alarm |
| Vakuumrolle | Abgassysteme halten den Unterdruck aufrecht; kann die Vakuuminfrastruktur gemeinsam nutzen |
3. Die Perspektive des klinischen Teams
Der Atemtherapeut
„Ich brauche eine Absaugung, die jedes Mal funktioniert, ohne dass ich darüber nachdenken muss. Wenn ein Patient entsättigt wird, habe ich keine Zeit zu prüfen, ob die Absaugung funktioniert. Sie muss einfach da sein.“
Systemvoraussetzungen:
Sofortige Reaktion beim Öffnen des Auslasses
Gleichbleibender Druck, unabhängig davon, wie viele andere Ausgänge verwendet werden
Leiser Betrieb, der den Patienten nicht stört
Die Krankenschwester auf der Intensivstation
„Ich verwalte drei oder vier schwerkranke Patienten gleichzeitig. Ich kann keine Absaugprobleme beheben. Das System muss zuverlässig sein, damit ich mich auf meine Patienten konzentrieren kann.“
Systemvoraussetzungen:
Intuitive Steckdosenbedienung
Klare visuelle Anzeigen des Vakuumstatus
Minimale Fehlalarme
Einfacher Kanisterwechsel
Der Intensivmediziner (Arzt auf der Intensivstation)
„Wenn ich am Krankenbett liege, zählt jede Sekunde. Wenn die Absaugung während eines kritischen Atemwegsereignisses ausfällt, ist das eine Code-Situation. Das Vakuumsystem muss genauso zuverlässig sein wie die Sauerstoffversorgung.“
Systemvoraussetzungen:
Redundanz, die Fehler klinisch unsichtbar macht
Backup-Systeme, die automatisch aktiviert werden
Alarmsysteme, die vor klinischen Auswirkungen alarmieren
4. Technische Anforderungen für das ICU-Vakuum
4.1 Durchfluss- und Druckanforderungen
| Parameter | Intensivstation für Erwachsene | Pädiatrische Intensivstation | Intensivstation für Neugeborene |
| Typisches Vakuumniveau | 100-150 mmHg | 80-120 mmHg | 40-80 mmHg |
| Spitzenfluss pro Bett | 2-3 CFM | 1-2 CFM | 0,5–1 CFM |
| Kontinuierlicher Fluss | 0,5–1 CFM | 0,3–0,5 CFM | 0,1–0,3 CFM |
| Auslassmenge | 2-3 pro Bett | 2 pro Bett | 2 pro Bett |
4.2 Steckdosenkonfiguration
Für Vakuumausgänge auf der Intensivstation gelten besondere Anforderungen:
| Besonderheit | Erfordernis |
| Steckdosentyp | DISS (USA) oder NIST (international) mit vakuumspezifischer Indizierung |
| Farbcodierung | Weiß oder Gelb (USA); variiert international |
| Standort | Am Kopfende des Bettes; von beiden Seiten zugänglich |
| Menge | Mindestens 2 pro Bett; 3 für Hochleistungsbetten |
| Regulierungsbehörden | Nachttischregler zur Druckeinstellung |
4.3 Platzierung der Zonenventile
Auf Intensivstationen ist die Platzierung der Zonenventile von entscheidender Bedeutung:
| Rücksichtnahme | Durchführung |
| Isolierung einzelner Räume | Zonenventile für jedes Patientenzimmer ermöglichen eine Wartung ohne Beeinträchtigung benachbarter Räume |
| Zugänglichkeit | Für schnellen Zugriff außerhalb der Patientenzimmer gelegen |
| Beschriftung | Deutlich mit „Zimmer serviert“ gekennzeichnet |
5. Infektionskontrolle auf der Intensivstation
5.1 Das Risiko
Intensivpatienten sind besonders anfällig für Infektionen:
| Faktor | Implikation |
| Immungeschwächter Zustand | Höhere Anfälligkeit für jegliche Krankheitserreger |
| Invasive Geräte | Mehrere Eintrittspunkte für Infektionen |
| Längere Aufenthalte | Längere Gefährdung durch etwaige Systemmängel |
| Antibiotikaresistenz | Begrenzte Behandlungsmöglichkeiten |
5.2 Beiträge des Vakuumsystems zur Infektionskontrolle
| Systemfunktion | Rolle der Infektionskontrolle |
| Bakterienfiltration | Verhindert die Freisetzung von Krankheitserregern aus der Vakuumabsaugung |
| Flüssigkeitstrennung | Enthält infektiöse Flüssigkeiten |
| Outlet-Design | Glatte Oberflächen; leicht zu reinigen |
| Kanistermanagement | Fachgerechte Entsorgung kontaminierter Materialien |
| Unterdruckräume | Enthält luftübertragene Krankheitserreger |
5.3 Kanisterverwaltungsprotokolle
| Protokoll | Zweck |
| Behälter mit geschlossenem System | Verhindert Verschütten und Aerosolbildung |
| Inline-Filter | Schützt das System vor Verunreinigungen |
| Fachgerechte Entsorgung | Reduziert das Expositionsrisiko |
| Regelmäßiger Austausch | Verhindert Überlaufen und Kontamination |
6. Backup und Redundanz für die Intensivpflege
6.1 Warum die Intensivstation eine höhere Redundanz erfordert
Die Intensivstation kann eine Vakuumunterbrechung nicht tolerieren:
| Szenario | Folge |
| Stromausfall | Beatmete Patienten können nicht abgesaugt werden |
| Pumpenausfall | Saugkraftverlust im gesamten Gerät |
| Rohrleitungsschaden | Betroffene Räume verlieren an Saugkraft |
| Filter verstopft | Allmählicher Leistungsverlust |
6.2 Redundanzanforderungen
| Redundanzstufe | Anforderungen auf der Intensivstation |
| Pumpenredundanz | N+1- oder 2N-Konfiguration |
| Automatisches Failover | Sekundenschnelle Übertragung; klinisch unsichtbar |
| Notstrom | Generatoranschluss; Batterie-Backup für Steuerungen |
| Zonenisolation | Möglichkeit zur Isolierung einzelner Räume |
| Tragbares Backup | Einheiten an jedem Bett |
6.3 Reservekapazität
NFPA 99 erfordert eine Reservekapazität von 5 Minuten (10 Minuten empfohlen). Berücksichtigen Sie für die Intensivstation Folgendes:
| Faktor | Empfehlung |
| Reservekapazität | Mindestens 10 Minuten |
| Berechnungsgrundlage | Spitzenbedarf auf der Intensivstation + gleichzeitiger ED/OP-Bedarf |
| Testen | Regelmäßige Überprüfung der Reservekapazität |
6.4 Das Nachttisch-Backup
Jedes Intensivbett sollte Folgendes haben:
| Sicherungselement | Zweck |
| Tragbares Sauggerät | Sofortige Sicherung bei Ausfall des zentralen Systems |
| Geladener Akku | Stellt sicher, dass das Gerät auch bei Stromausfall funktioniert |
| Wöchentlich getestet | Bestätigt die Bereitschaft |
| Klare Anweisungen | Schnelle Bereitstellung |
7. Überwachungs- und Alarmsysteme
7.1 Intensivstationsspezifische Alarmanforderungen
| Alarm | Standort | Zweck |
| Hauptalarm | Zentrale Pflegestation | Einheitenweiter Systemstatus |
| Bereichsalarm | Eingang oder Kern der Intensivstation | Status auf Abteilungsebene |
| Lokale Indikatoren | An jeder Steckdose | Visuelle Bestätigung des Vakuums |
| Raumdruck | Isolationsräume | Überprüfung des Unterdrucks |
7.2 Alarmsollwerte für die Intensivstation
| Parameter | Alarmzustand |
| Niedriges Vakuum | Unter 10 inHg (NFPA 99) oder je nach Systemdesign |
| Hochvakuum | Über 20-25 inHg |
| Pumpenausfall | Irgendeine Pumpe funktioniert nicht |
| Filter verstopft | Differenzdruck hoch |
| Reserve niedrig | Unterhalb der Mindestkapazität |
7.3 Menschliche Faktoren beim Alarmdesign
| Rücksichtnahme | Durchführung |
| Akustische Alarme | Unterscheidet sich von anderen Geräten; kann vorübergehend stummgeschaltet werden |
| Visuelle Indikatoren | Klar, von der Pflegestation aus sichtbar |
| Vermeidung von Alarmmüdigkeit | Fehlalarme minimieren; Nur sinnvolle Warnungen |
| Fernbenachrichtigung | Benachrichtigen Sie die biomedizinische Technik bei Systemproblemen |
8. Besondere Überlegungen nach Typ der Intensivstation
8.1 Intensivstation für Neugeborene (NICU)
| Faktor | Besondere Anforderung |
| Niedrigere Vakuumwerte | 40–80 mmHg typisch; Präzisionsregulierung entscheidend |
| Kleinerer Schlauch | Kompatibel mit Absaugkathetern für Neugeborene |
| Leiser Betrieb | Empfindliche Neugeborene; Lärm ist wichtig |
| Sanftes Absaugen | Risiko einer Verletzung empfindlicher Gewebe |
| Dedizierte Regulierungsbehörden | Feineinstellungsmöglichkeit |
8.2 Pädiatrische Intensivstation (PICU)
| Faktor | Besondere Anforderung |
| Variable Patientengrößen | Einstellbares Vakuum für Säuglinge und Jugendliche |
| Familienpräsenz | Ästhetische Überlegungen; Lärmschutz |
| Absaugung im Spielzimmer | Einige Einrichtungen verfügen über eine Absaugung in den Spielbereichen |
8.3 Herz-Intensivstation (CICU)
| Faktor | Besondere Anforderung |
| Thoraxdrainage | Kontinuierliche, zuverlässige Absaugung für postoperative Patienten |
| Mehrere Geräte | Oftmals 2-3 Absauggeräte pro Patient |
| Höherer Durchfluss | Potenzial für höhere Nachfrage |
8.4 Neurologische Intensivstation (Neuro-Intensivstation)
| Faktor | Besondere Anforderung |
| Externe ventrikuläre Drainagen (EVD) | Präzisionsentwässerung; Vakuum wird nicht direkt genutzt, aber die Zuverlässigkeit des Systems ist wichtig |
| Atemwegsschutz | Beeinträchtigtes Schlucken; häufiger Saugbedarf |
9. Wartung und Prüfung der Zuverlässigkeit der Intensivstation
9.1 Intensivstationsspezifische Wartungsprioritäten
| Priorität | Begründung |
| Outlet-Funktion | Jede Steckdose muss jederzeit funktionieren |
| Alarmüberprüfung | Das Personal auf der Intensivstation ist auf Alarme angewiesen |
| Bereitschaft der tragbaren Einheit | Das Backup muss sofort verfügbar sein |
| Zugang zum Zonenventil | Klare Beschriftung; einfache Bedienung |
9.2 Testhäufigkeit
| Prüfen | Frequenz | Überlegungen zur Intensivstation |
| Steckdosentest | Jährlich (mindestens) | Testen Sie jede Steckdose; Ergebnisse dokumentieren |
| Alarmtest | Monatlich | Koordinieren Sie sich mit der Einheit, um Störungen zu vermeiden |
| Testen tragbarer Einheiten | Wöchentlich | Dokumentieren Sie den Ladezustand und die Funktion des Akkus |
| Systemüberprüfung | Jährlich | Umfassende NFPA 99-Tests |
9.3 Koordination mit dem Intensivbetrieb
| Rücksichtnahme | Ansatz |
| Störungen minimieren | Planen Sie Tests in Zeiten geringer Aktivität |
| Vorankündigung | Benachrichtigen Sie die Leitung der Intensivstation vor jeder Arbeit |
| Backup-Verfügbarkeit | Stellen Sie sicher, dass während des Tests tragbare Einheiten verfügbar sind |
| Schnelle Wiederherstellung | Priorisieren Sie die Intensivstation, wenn Probleme auftreten |
10. Entwurfsüberlegungen für den Neubau einer Intensivstation
10.1 Bettenzahl und Kapazitätsplanung
| Faktor | Designüberlegungen |
| Aktuelle Betten | Grundbedarf |
| Überspannungskapazität | Möglichkeit, andere Betten für die Nutzung auf der Intensivstation umzubauen |
| Wachstum | Expansionsplan für 3–5 Jahre |
| Benachbarte Einheiten | Der ED-, OP- und PACU-Bedarf wirkt sich auf das Zentralsystem aus |
10.2 Rohrleitungsanordnung
| Rücksichtnahme | Best Practice |
| Schleifenkonfiguration | Redundante Wege; kein Single Point of Failure |
| Zonenventile | Isolierung einzelner Räume |
| Rohrdimensionierung | Ausreichend für Spitzenbedarf in allen Betten |
| Neigung | Zu Sammelstellen für die Kondensatableitung |
10.3 Standort des Technikraums
| Faktor | Rücksichtnahme |
| Nähe | Nahe genug an der Intensivstation für eine effiziente Verrohrung |
| Geräuschisolierung | Entfernt genug, um Störungen zu vermeiden |
| Zugang | Servicezugang rund um die Uhr, ohne die Intensivstation betreten zu müssen |
Abschluss
Die Intensivstation ist ein Ort, an dem Vertrauen unerlässlich ist. Patienten vertrauen ihrem Pflegeteam. Ärzte vertrauen ihrer Ausrüstung. Und die Grundlage dieses Vertrauens ist das medizinische Vakuumsystem – leise, konstant, zuverlässig.
Wenn ein Atemtherapeut während eines kritischen Atemwegsereignisses zum Absaugstutzen greift, fragt er sich nicht, ob es funktionieren wird. Sie vertrauen darauf, dass es so sein wird. Dieses Vertrauen basiert auf ordnungsgemäßem Systemdesign, strenger Wartung und kompromisslosen Standards.
Für die Patienten auf der Intensivstation ist das Vakuumsystem ein wahrer stiller Wächter. Sie sehen es nie. Sie wissen nie, dass es existiert. Aber für die Ärzte, die sie betreuen, ist es ein wesentlicher Partner bei der lebensrettenden Arbeit, die jeden Tag an jedem Krankenbett stattfindet.
Technische FAQ
F: Was ist der typische Vakuumflussbedarf für ein Intensivbett?
A: Ein typisches Intensivbett benötigt 0,5–1 CFM kontinuierlichen Fluss für die Atemwegskontrolle, mit einem Spitzenbedarf von 2–3 CFM während Absaugvorgängen. Aus Designgründen ist 2 CFM pro Bett ein üblicher Planungswert, mit höheren Zuschlägen für kardiologische oder chirurgische Intensivstationen.
F: Wie viele Vakuumauslässe sollte ein Intensivbett haben?
A: Mindestens 2 Steckdosen pro Bett; 3 für Hochleistungsbetten. Dies ermöglicht den gleichzeitigen Einsatz von Atemwegsabsaugung, oraler Absaugung und Thoraxdrainage bzw. Wundtherapie.
F: Welche besonderen Vakuumanforderungen gelten für Intensivstationen für Neugeborene?
A: Auf der neonatologischen Intensivstation sind niedrigere Vakuumwerte (40–80 mmHg), eine präzise Druckregulierung, ein leiserer Betrieb und Schläuche mit kleinerem Durchmesser erforderlich, die mit Neugeborenenkathetern kompatibel sind. Spezielle Regler mit Feineinstellung sind unerlässlich.
F: Wie unterscheidet sich das Vakuum auf der Intensivstation vom Vakuum im Operationssaal?
A: Die Nutzung auf der Intensivstation ist kontinuierlicher (24/7), während die Nutzung im OP intermittierend, aber mit höherem Durchfluss erfolgt. Auf der Intensivstation ist eine gleichmäßige Absaugung für beatmete Patienten erforderlich. Der OP erfordert für chirurgische Eingriffe eine hohe Durchflusskapazität. Beide verlangen die gleiche Zuverlässigkeit, jedoch mit unterschiedlichen Anforderungsprofilen.
F: Welche Backup-Vorkehrungen sollte eine Intensivstation haben?
A: Zentrales System-Backup (redundante Pumpen, automatisches Failover, Notstrom) plus Backup am Krankenbett (tragbare Absauggeräte an jedem Bett, wöchentlich getestet). Zonenventile ermöglichen die Isolierung einzelner Räume, ohne die angrenzenden Räume zu beeinträchtigen.
F: Wie oft sollten Vakuumausgänge auf der Intensivstation getestet werden?
A: NFPA 99 verlangt eine jährliche Prüfung aller medizinischen Gasanschlüsse. Auf der Intensivstation führen viele Einrichtungen aufgrund der kritischen Lage des Bereichs häufiger Tests durch (vierteljährlich oder halbjährlich). Monatliche Tests tragbarer Geräte sind unerlässlich.
F: Welche Alarmsysteme sind für das Vakuum auf der Intensivstation erforderlich?
A: Bereichsalarme am Eingang der Intensivstation oder an der Kernüberwachungsstation, Hauptalarme an zentralen Pflegestationen und lokale visuelle Indikatoren an den Verkaufsstellen. Für Isolierräume kontinuierliche Unterdrucküberwachung mit Alarmierung.
