Wie sich Vakuumsysteme an Kunststoffe, Verbundwerkstoffe und Nichtholzplatten anpassen müssen
Während Vakuumtische und Vakuumhebesysteme in der CNC-Welt der Holzbearbeitung weithin bekannt sind, stellt die Verarbeitung von Kunststoffplatten (Acryl, Polycarbonat, ABS, HDPE usw.) und faserverstärkten Verbundplatten neue Herausforderungen für die Vakuum-Werkstückhaltung und Materialhandhabung dar. Kunststoffe und Verbundwerkstoffe verhalten sich aufgrund ihrer Oberflächeneigenschaften, ihrer Porosität, ihres statischen Verhaltens, ihrer Flexibilität und ihrer thermischen Empfindlichkeit häufig anders als Holz. All dies hat Einfluss darauf, wie Vakuumsysteme spezifiziert und betrieben werden sollten.

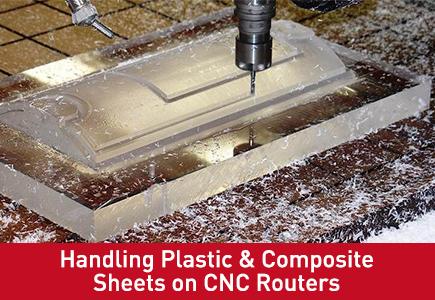

In diesem Artikel werden die wichtigsten Überlegungen bei der Handhabung von Kunststoff- und Verbundplatten auf CNC-Fräsmaschinen erläutert, Best Practices für die Vakuumniederhaltung und das Heben von Materialien hervorgehoben und Hinweise zur Systemkonfiguration und Auswahl der Pumpentechnologie gegeben.
Warum sich Kunststoffe und Verbundplatten von Holz unterscheiden
Bevor wir Vakuumstrategien besprechen, ist es wichtig zu verstehen, wie sich Kunststoffe und Verbundwerkstoffe von Holz als Werkstücken in CNC-Anwendungen unterscheiden:
✦ Oberflächeneigenschaften
Kunststoffe wie Acryl und Polycarbonat haben oft sehr glatte, nicht poröse Oberflächen, die die Vakuumabdichtung im Vergleich zu porösem Holz tatsächlich verbessern können, aber sie können auch schnell an Saugkraft verlieren, wenn die Vakuumtischabdichtung nicht perfekt ist.
✦ Materialflexibilität
Dünne Kunststoffplatten können sich unter Vakuumkräften oder während der Bearbeitung biegen oder verbiegen, was die effektive Kontaktfläche verringert und die Saugwirkung beeinträchtigt – was stärkere oder gleichmäßiger verteilte Vakuumquellen erfordert.
✦ Statische Elektrizität
Bei der Bearbeitung von Kunststoff entsteht häufig eine statische Aufladung, die dazu führt, dass Späne und Staub an Oberflächen und Werkstückhalterungen haften bleiben – ein Problem sowohl für die Aufrechterhaltung des Tischvakuums als auch für die Sauberkeit. Geeignete Staubabsaugsysteme und Antistatikmaßnahmen tragen dazu bei, dies zu kontrollieren.
✦ Thermische Empfindlichkeit
Das Schneiden von Kunststoffen bei hohen Spindelgeschwindigkeiten ohne ausreichenden Vorschub oder Kühlung kann zu lokalem Schmelzen, Gratbildung oder Verformung führen, was die Zuverlässigkeit der Vakuum-Halterung weiter erschwert.
Vakuumtischstrategien für Kunststoff- und Verbundplatten
1. Sorgen Sie für hochwertige Dichtflächen
Bei flachen Kunststoff- oder Verbundplatten ist die Aufrechterhaltung einer dichten Abdichtung zwischen dem Material und der Vakuumtischoberfläche von entscheidender Bedeutung:
Verwenden Sie Gummimatten oder weiche Dichtungen auf der Tischoberfläche, um die Kontaktfläche zu vergrößern und kleinere Oberflächenunregelmäßigkeiten auszugleichen.
Passen Sie die Härte der Dichtung an die Härte des Materials an, um Verformungen zu vermeiden, die die Dichtung schwächen.
Verwenden Sie glatte, saubere Oberflächen und vermeiden Sie Schmutz, der die Vakuumdichtung beschädigen könnte.
Diese Ansätze maximieren die Saughaftung auf der gesamten Blattoberfläche.
2. Gitter- und Zonen-Vakuumtische
Anstatt sich auf eine einzige Saugzone zu verlassen, ermöglichen die zonierten Vakuumtischkonstruktionen CNC-Bedienern, das Vakuum nur unter dem aktiven Schneidbereich zu isolieren:
Schließen Sie ungenutzte Vakuumzonen, um Pumpenkapazität zu sparen und den lokalen Druck zu erhöhen.
Passen Sie die Zonengröße an die Plattenabmessungen an, um eine gleichmäßige Niederhaltung ohne Überpumpen zu gewährleisten.
Dies ist besonders nützlich bei langen Kunststoffplatten, bei denen Biegung und Kriechen unter Teilvakuum zum Anheben führen können.
Ein gut gestaltetes Raster- oder Zonenlayout verbessert die Anpassungsfähigkeit des Vakuums an verschiedene Panelgrößen.
3. Verwendung spezieller Vakuumvorrichtungen für empfindliche Materialien
Einige Kunststoffe und Verbundlaminate – insbesondere duroplastische Verbundwerkstoffe wie Glasfaser- oder Kohlefaserplatten – profitieren von modularen Vakuumspannsystemen mit Hülsen, weichen Polstern oder anpassbaren Dichtungen :
Vakuumsauger mit weichen Kontaktflächen reduzieren das Verrutschen, ohne das Blech zu beschädigen.
Einstellbare Klemmkonfigurationen können an nicht standardmäßige Formen und Konturen angepasst werden.
Diese Systeme funktionieren gut, wenn Teile des Blechs festgehalten werden müssen, während andere Bereiche zum Schneiden frei bleiben.
4. Überlegungen zur Vakuumpumpe und zum Durchfluss
Eine zentrale Rolle spielt die Vakuumquelle:
Pumpen mit höherem Luftdurchsatz halten das Vakuum auch dann aufrecht, wenn Späne und Schneidluft eindringen – häufig bei der Kunststoffbearbeitung, wo die Späne fein und statisch aufgeladen sind.
In einigen CNC-Vakuumtischen für Holz werden ölgedichtete Pumpen oder Flüssigkeitsringpumpen aufgrund ihrer Zuverlässigkeit und Beständigkeit gegenüber aufgenommenen Partikeln empfohlen. Für die Verarbeitung von Kunststoffen und Verbundwerkstoffen sind jedoch Trockenvakuumlösungen mit entsprechender Filterung häufig sicherer und sauberer.
Groß dimensionierte Vakuumpumpen sorgen für ein stabiles Vakuumniveau beim Schneiden, eine Umverteilung des Luftstroms und eine schnelle Reaktion auf Laständerungen.
Vakuumheben und Materialtransport für Kunststoff-/Verbundplatten

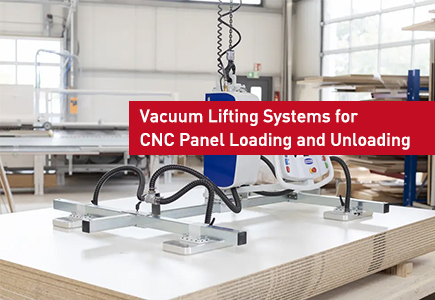

Vakuumhebegeräte
Vakuumhebesysteme – vom Schlauchheber bis zum Portal-Vakuumheber – werden häufig zum Be- und Entladen großer Bleche auf CNC-Fräsmaschinen eingesetzt. Für Kunststoffe und Verbundwerkstoffe:
Glatte, nicht poröse Folien halten das Vakuum gut, wenn sie ordnungsgemäß versiegelt sind.
Verstellbare Saugnäpfe sorgen für Halt auch auf dünneren oder wenig steifen Materialien.
Bei schwereren Verbundplatten oder Blechen mit Oberflächenveredelung reduziert das Vakuumheben das Risiko der manuellen Handhabung und verbessert den Durchsatz.
Durch die richtige Integration des Vakuumhebesystems werden die Materialhandhabungszeit und die Belastung des Bedieners reduziert und gleichzeitig die Sicherheit in der Werkstatt erhöht.
Herausforderungen und Lösungen für den Arbeitseinsatz jenseits von Holz
Flex und Oberflächenverzug
Dünne Kunststofffolien können sich unter Vakuum verbiegen und so die effektive Saugwirkung verringern. Zu den Lösungen gehören:
Hinzufügen von Opfer-Trägerbrettern zur Verstärkung der Ebenheit
Verwenden Sie bei Bedarf doppelseitiges Klebeband oder temporäre Klebeschichten, um die Vakuum-Halterung zu ergänzen
Mehrere kleine Vakuumzonen statt einer einzelnen großen Fläche zur Reduzierung von Verzerrungseffekten.
Statik- und Chip-Management
Statisch aufgeladener Kunststoff- und Verbundstaub kann anhaften und die Vakuumdichtung beeinträchtigen:
Integrieren Sie Staubabscheidungs- und Antistatikmaßnahmen, um die Arbeitsfläche sauber zu halten
Verwenden Sie Späneabsaugsysteme, um Schmutz von den Vakuumanschlüssen zu entfernen und so die Saugkraft aufrechtzuerhalten.
Best Practices für die Vakuum-Aufspannung von Kunststoff- und Verbundplatten
| Ausgabe | Strategie |
| Oberflächenglätte | Verwenden Sie weiche Vakuummatten oder Dichtungen |
| Flexible Paneele | Mit Trägerbrettern verstärken |
| Hohe Spanlast | Zonenvakuum + Staubabsaugung |
| Statische Aufladung | Antistatische Filterung und PSA |
| Dünne Laken | Kombinieren Sie Klebeband + Vakuumniederhalter |
Abschluss
Vakuumsysteme, die ursprünglich für Holz entwickelt wurden, können auch für Kunststoffe und Verbundwerkstoffe eingesetzt werden – allerdings nur, wenn sie entsprechend an das Oberflächenkontaktverhalten, die Plattenflexibilität, statische Probleme und die Spanflusseigenschaften angepasst sind. Durch die Kombination von in Zonen unterteilten Vakuumtischen, einstellbaren Vorrichtungen, Hochleistungspumpen und Staubkontrolle können Sie eine robuste Niederhaltung und eine konsistente Handhabung für flache Kunststoffplatten, technische Verbundwerkstoffe und Produktionsabläufe mit gemischten Materialien erreichen.
Technische FAQ
F: Kann ich meine vorhandene Holzbearbeitungs-Vakuumpumpe für Kunststoffe verwenden?
A: Ja, aber mit Vorbehalten. Wenn Ihre Pumpe über eine ausreichende CFM-Kapazität (nicht nur über ein Höchstvakuum) verfügt, kann sie funktionieren, vorausgesetzt, Sie sorgen für eine ordnungsgemäße Abdichtung des Tisches. Allerdings besteht bei ölgedichteten Pumpen die Gefahr, dass Kunststoffoberflächen mit Kohlenwasserstoffnebel kontaminiert werden; Trockenpumpen werden für Kunststoffarbeiten unbedingt bevorzugt . Sie müssen außerdem sicherstellen, dass Ihr Filtersystem feinen Kunststoffstaub verarbeiten kann, der sich anders verhält als Holzstaub.
F: Wie versiegelt man eine Standard-MDF-Spoilboard-Platte am besten für Kunststoffplatten?
A: MDF allein dichtet Kunststoff nicht ab, da Luft durch die poröse Oberfläche entweicht. Der effektivste Ansatz besteht darin, zwischen dem Spoilboard und dem Kunststoff eine Opferversiegelungsschicht aufzutragen – beispielsweise einen dünnen geschlossenzelligen Schaumstoff, eine flexible PVC-Folie oder sogar eine Polyfolie. Für dauerhafte Lösungen sollten Sie eine Tischplatte aus Phenolharz oder Aluminium mit bearbeiteten Dichtungskanälen in Betracht ziehen .
F: Wie verhindere ich Vakuumflecken auf poliertem Acryl?
A: Verwenden Sie weiche, nicht markierende Dichtungsmaterialien wie Silikon oder geschlossenzelligen Urethanschaum. Stellen Sie sicher, dass die Dichtungen sauber und frei von eingebetteten Rückständen sind. Erwägen Sie eine Versiegelung nur um den Umfang anstelle eines vollflächigen Kontakts oder verwenden Sie während der Bearbeitung eine Schutzfolie auf der Acryloberfläche . Ein geringerer Vakuumdruck (sofern für Ihre Anwendung möglich) verringert auch das Markierungsrisiko.
F: Meine dünne PVC-Platte vibriert beim Schneiden und verursacht raue Kanten. Was ist los?
A: Dies ist normalerweise ein unzureichender Niederhalter für flexibles Material. Lösungen: 1) Stellen Sie sicher, dass Sie eine vollflächige Unterstützung haben – keine Hohlräume unter der Platte; 2) Erhöhen Sie den Vakuumdruck, wenn möglich; 3) An kritischen Kanten Umfangsbeschwerungen oder doppelseitiges Klebeband verwenden; 4) Reduzieren Sie den Werkzeugdruck, indem Sie leichtere Durchgänge durchführen. 5) Erwägen Sie ein Vakuum-Pod-System mit mehreren Kontaktpunkten, um Vibrationen zu dämpfen.
F: Welche CFM benötige ich wirklich zum Schneiden von 4'x8' Acrylplatten?
A: Für die Verarbeitung vollständiger Acrylplatten benötigen Sie einen ausreichenden Durchfluss, um Leckagen am Umfang zu überwinden und ein stabiles Vakuum aufrechtzuerhalten. Geeignet ist ein System, das 300–400 CFM bei 20+ inHg liefert . Die entscheidende Messgröße ist der Durchfluss bei Betriebsdruck, nicht nur der CFM mit offenem Durchfluss. Wenden Sie sich an Ihren Pumpenlieferanten, um die Kapazität an Ihr spezifisches Tischdesign und Ihre Dichtungsmethode anzupassen.
