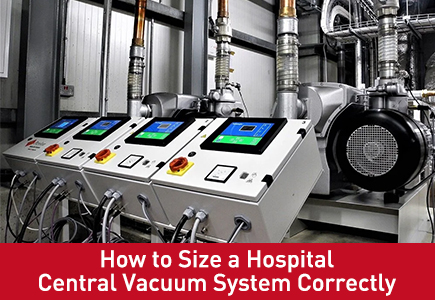

In modernen Krankenhäusern ist ein zentrales Vakuumsystem nicht nur eine Infrastruktur – es ist ein lebenserhaltendes Hilfsmittel. Von der chirurgischen Absaugung in Operationssälen bis zum Atemwegsmanagement auf Intensivstationen wirkt sich die Systemleistung direkt auf die klinischen Ergebnisse aus.
Einer der häufigsten Konstruktionsfehler ist jedoch die falsche Dimensionierung – entweder eine Unterdimensionierung (was zu einem Saugversagen führt) oder eine Überdimensionierung (was zu Energieverschwendung und Geräteverschleiß führt).
Die richtige Dimensionierung gewährleistet:
Stabile Vakuumwerte an allen Auslässen
Einhaltung von Standards wie NFPA 99
Energieeffizienter Betrieb
Langfristige Skalierbarkeit
Eine falsche Dimensionierung kann zu Systeminstabilität, Druckabfällen und kostspieligen Nachrüstungen führen.
1. Verständnis der Kerngrößenparameter
Vor der Berechnung der Systemkapazität müssen Ingenieure drei Schlüsselvariablen klar definieren:
1.1 Vakuumniveau (Druckanforderung)
Typischer Krankenhausbedarf: -400 bis -600 mmHg (-53 bis -80 kPa)
Mindestsystemauslegung (NFPA-Kontext): ~15–19 inHg an entfernten Steckdosen
Dadurch wird bestimmt, wie stark die Saugkraft sein muss.
1.2 Durchflussrate (SCFM / LPM)
Eine einzelne Steckdose kann 40–60 LPM erfordern
Der Gesamtsystembedarf ist die Summe der gleichzeitigen Nutzung
Die Durchflussrate bestimmt, wie viel Luft das System verarbeiten muss, nicht nur den Druck.
1.3 Gleichzeitigkeit (Diversitätsfaktor)
Nicht alle Verkaufsstellen sind gleichzeitig in Betrieb.
Intensivstation / OP → hohe Gleichzeitigkeit
Allgemeine Stationen → geringe Gleichzeitigkeit
Eine Überdimensionierung basierend auf einer 100-prozentigen Nutzung führt zu:
Energieverschwendung
Häufiges Radfahren
Vorzeitiger Verschleiß
2. Schritt-für-Schritt-Methode zur Größenbestimmung
Schritt 1: Identifizieren Sie alle Bedarfspunkte
Aufschlüsselung nach Abteilung:
Operationssäle
Betten auf der Intensivstation
Notaufnahmen
Schutzzauber
Spezialisierte Systeme (z. B. WAGD, Endoskopie)
Jede Kategorie weist eine unterschiedliche Nutzungsintensität auf.
Schritt 2: Flow-Bedarf pro Anwendung zuweisen
Typische Referenzwerte:
Chirurgische Absaugung: hoher Dauerbedarf
Stationsabsaugung: intermittierend
Externe Kathetersysteme: ~0,88–1 SCFM pro Einheit
Dieser Schritt erstellt die Basisnachfragematrix.
Schritt 3: Nutzungsfaktoren anwenden
Anstatt alle Verkaufsstellen zu summieren:
ODER: 100 % Nutzungsfaktor
Intensivstation: 60–80 %
Schutzzauber: 20–40 %
Dies führt zu einer realistischen Spitzenlast und nicht zu einem theoretischen Maximum.
Dies ist für den kontinuierlichen Betrieb bei Ausfallszenarien unerlässlich
4. Die Auswahl der Technologie hat Einfluss auf die Dimensionierung
Bei der Dimensionierung geht es nicht nur um Zahlen – sie hängt vom Pumpentyp ab:
Technologie
Wesentlicher Einfluss auf die Größenbestimmung
Ölgedichtete Pumpen
Besser für hohe Belastung und Höhe
Trockene Klauenpumpen
Energieeffizienter, stabiler Durchfluss
Trockene Flügelzellenpumpen
Begrenzt bei hoher Kapazität
Unterschiedliche Technologien haben unterschiedliche Leistungskurven und Effizienzbereiche, die sich auf die endgültigen Größenentscheidungen auswirken.
5. Häufige Fehler bei der Größenbestimmung (und wie man sie vermeidet)
Fehler 1: Neue medizinische Geräte ignorieren
Beispiel: Externe Kathetersysteme können den Systembedarf verdoppeln.
Fehler 2: Nur für heute entwerfen
Kein Expansionsspielraum → zukünftiges Scheitern.
Fehler 3: Gleichzeitige Nutzung überschätzen
Führt zu:
Übergroße Systeme
Hohe Energiekosten
Fehler 4: Compliance-Updates ignorieren
Standards entwickeln sich weiter (z. B. NFPA 99-Updates).
6. Best Practice: Datengesteuerter Dimensionierungsansatz
Moderne Krankenhäuser sollten Folgendes übernehmen:
Digitale Größenrechner
Simulationswerkzeuge
Herstellerberatung
Mit diesen Tools können Ingenieure:
Modellieren Sie die Spitzennachfrage
Anpassung an Variablen (Höhe, Geräte, Nutzung)
Lebenszykluskosten optimieren
Fazit: Präzisionstechnik steigert Zuverlässigkeit
Die richtige Dimensionierung eines Zentralstaubsaugsystems eines Krankenhauses erfordert eine Abwägung:
Durchflussbedarf (SCFM)
Vakuumniveau (Druck)
Nutzungsvielfalt
Zukünftige Erweiterung
Einhaltung gesetzlicher Vorschriften
Ein gut dimensioniertes System bietet:
Stabile Absaugung über alle Abteilungen hinweg
Reduzierte Betriebskosten
Lange Lebensdauer der Ausrüstung
Verbesserte Patientensicherheit
Im Gegensatz dazu können schlechte Größenentscheidungen sowohl die klinische Leistung als auch die Zuverlässigkeit der Infrastruktur beeinträchtigen.
Technische FAQ
F: Wie sieht der typische Designablauf pro Operationssaal aus? A: Jeder Operationssaal benötigt normalerweise eine Gesamtvakuumkapazität von 10–20 CFM, was 2–4 Auslässen mit jeweils 2–5 CFM entspricht, mit einem Diversitätsfaktor von 0,6–0,8.
F: Wie viel Reservekapazität erfordert NFPA 99? A: NFPA 99 erfordert eine Reservekapazität von mindestens 5 Minuten, wobei 10 Minuten empfohlen werden. Dafür sorgt der Vakuumvorlagebehälter.
F: Wie berechne ich zukünftige Erweiterungen? A: Addieren Sie 15–30 % zum berechneten Bedarf für ein Wachstum von 5–10 Jahren. Bei Neubauten sind 25-30 % üblich. Bei Renovierungsprojekten mit begrenzter zukünftiger Erweiterung können 10–15 % ausreichend sein.
