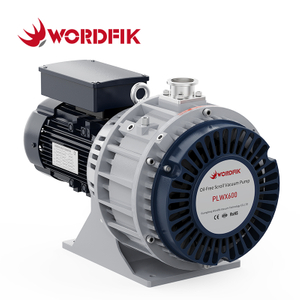

WordFik PLWX-Serie Ölfreie Bildlaufvakuumpumpe besteht aus einem Pumpenkopf-Kit, einem Motor-Kit und einem Schlägerkit. Es gibt drei Schriftrollenplatten, eine Umlaufbahn und zwei festgelegt. Die umlaufende Scrollplatte ist versetzt und umkreist gegen die beiden festen Scrollplatten mit einem Versatz von 180 °, um mehrere halbmondförmige Taschen unterschiedlicher Größen zu bilden. Mit einem Motor-Driventhe wird die umlaufende Scrollplatte über die festen Bildlaufplatten umkreist, wodurch das Volumen der Halbmond-förmigen Taschen verringert und das Gas von außen nach innen nach innen gepresst wird, wodurch das Gas aus der Vakuumkammer gepumpt wird.
Merkmale wie ein hohes Vakuum, ölfreier und stiller Betrieb machen es sehr beliebte in den Inheitangestellten wie Luftfahrt, Test und Analyse.
Merkmale:
• 100% 0il-freier Betrieb
• Stabiler und niedriger Rauschbetrieb
• Einfach zu gewartete
• hohe Effizienz und Energieeinsparung
• hohes Vakuum
• Langes Lebensdauer
| Einheit | PLWX40 | PLWX75 | PLWX150 | PLWX300 | PLWX600 | PLWX800 | PLWX1000 |
| Pumpgeschwindigkeit (50 Hz) | L/s | 0.5 | 1 | 2 | 4.3 | 8.7 | 12 | 16.6 |
| m³/h | 1.8 | 3.6 | 7.2 | 15.5 | 31.3 | 43.2 | 59.8 |
| CFM | 1.1 | 2.1 | 4.3 | 9.3 | 18.7 | 25.8 | 35.8 |
| Pumpgeschwindigkeit (60 Hz) | L/s | 0.6 | 1.2 | 2.4 | 5.1 | 10.4 | 14.4 | 20 |
| m³/h | 2.2 | 4.3 | 8.6 | 18.3 | 37.4 | 51.8 | 71.6 |
| CFM | 1.3 | 2.5 | 5.1 | 10.9 | 22.3 | 31 | 42.8 |
| Letztendlich Druck | Pa | ≤ 15 | ≤8 | ≤6 | ≤ 2,6 | ≤ 1 | ≤ 1 | ≤ 1 |
| Mbar | ≤ 1,5*10-1 | ≤ 8,0*10-2 | ≤ 6,0*10-2 | ≤ 2,6*10-2 | ≤ 1,0*10-2 | ≤ 1,0*10-2 | ≤ 1,0*10-2 |
| Torr | ≤ 1,1*10-1 | ≤ 6,0*10-2 | ≤4,5*10-2 | ≤ 1,9*10-2 | ≤ 7,5*10-3 | ≤ 7,5*10-3 | ≤ 7,5*10-3 |
| Psi | ≤ 2,2*10-3 | ≤ 1,2*10-3 | ≤ 9,0*10-4 | ≤3,8*10-4 | ≤ 1,5*10-4 | ≤ 1,5*10-4 | ≤ 1,5*10-4 |
| Geräuschpegel | db (a) | ≤ 54 | ≤ 57 | ≤ 57 | ≤ 63 | ≤ 63 | ≤ 65 | ≤ 67 |
| Leckage | mbar · l/s | 1,0*10-7 |
| Max.inlet/Abgasdruck | Geldautomat | 1/1,3 |
| Umgebungsbetriebstemperatur. | ° F | 41 ~ 104 |
| Motorleistung (1PH) | KW | 0.25 | 0.25 | 0.25 | 0.55 | 0.75 | 0.75 | / |
| Motorspannung (1PH) | V | 200 ~ 230 (50 Hz), 110-115 (60 Hz) | / |
| Motordrehzahl (1PH) | Drehzahl | 1425 (50 Hz), 1725 (60 Hz) | / |
| Motorleistung (3PH) | KW | / | 0.37 | 0.37 | 0.55 | 0.75 | 0.75 | 1.5 |
| Motorspannung (3PH) | V | / | 200 ~ 230 oder 380 ~ 415 (50 Hz), 200 ~ 230 oder 460 (60 Hz) |
| Motordrehzahl (3PH) | Drehzahl | / | 1425 (50 Hz), 1725 (60 Hz) |
| Einlass/Auslassflansch | / | KF25 / KF16 | KF40 / KF16 | KF40 / KF16*2 |
| Gewicht | kg | 15 | 21 | 22 | 29 | 36 | 40 | 54 |
| Dimensions | mm | 326*212*253 | 450*260*296 | 455*260*296 | 493*297*334 | 538*315*348 | 550*315*348 | 576*450*402 |
| Kühlmethode | / | Luft abgekühlt |
| Andere | / | Mit Gasballast |
Anwendung:
 |  |  |
| Vakuumhandschachtel | Pharmaindustrie | Vakuumschweißen |
|
|
|
 |  |  |
| Batterieherstellung | Halbleiterindustrie | Luft- und Raumfahrt |
