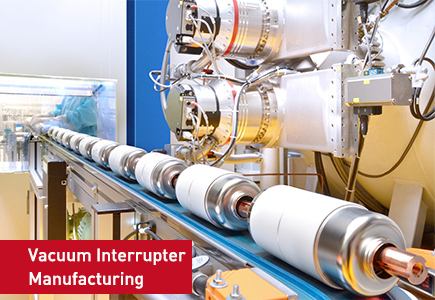

Der unsichtbare Schutzschild: Präzises Vakuumpumpen im Herzen zuverlässiger Leistungsschalter
Wenn ein Mittelspannungs-Leistungsschalter einen Fehlerstrom unterbricht, vollbringt er ein kleines Wunder der modernen Physik. In einer versiegelten Keramik- oder Glashülle – dem Vakuumunterbrecher (VI) – öffnet sich ein Metallkontakt und ein Lichtbogen wird sofort gelöscht, nicht durch einen Gas- oder Ölstoß, sondern durch das reine Nichts eines permanenten Ultrahochvakuums (UHV). Die Zuverlässigkeit des gesamten Stromnetzes auf diesem Spannungsniveau hängt von der Integrität dieses Vakuums ab. Seine Entstehung ist kein einzelner Schritt, sondern eine Symphonie präziser Pump- und Wärmeprozesse, bei denen das Vakuumsystem der Hauptleiter ist. Dieser Artikel beleuchtet die anspruchsvolle, mehrstufige Vakuumtechnologie, die raffinierte Metalle und Keramik in den ultimativen Schutzschild gegen elektrische Ausfälle verwandelt.
Stufe 1: Das Fundament – Komponentenentgasung und -reinigung
Lange vor der Endmontage muss jede kritische Komponente von Gasen befreit werden. Eingeschlossene Gase, vor allem in Metallen wie den sauerstofffreien Kupferkontakten, würden im Laufe der Jahrzehnte im Feld langsam freigesetzt – ein Phänomen, das als Ausgasung bezeichnet wird – und das interne Vakuum des Unterbrechers tödlich verschlechtern.
Der Prozess: Kontakte, Abschirmungen und andere Metallteile werden in einen speziellen Vakuumofen geladen. Die Kammer wird auf ein Hochvakuum abgepumpt (typischerweise im Bereich von 10⁻⁵ mbar) und die Komponenten werden auf mehrere hundert Grad Celsius erhitzt.
Die Rolle des Pumpens: Das Vakuumpumpensystem muss den massiven, plötzlichen Ausbruch von Wasserdampf und Kohlenwasserstoffen, der beim ersten Abpumpen freigesetzt wird, aggressiv entfernen und dann während des längeren Heizzyklus ein stabiles, tiefes Vakuum aufrechterhalten. Dadurch wird sichergestellt, dass Gase aus der Mikrostruktur des Metalls und nicht nur von seiner Oberfläche Trockene Schraubenspindelpumpen in Kombination mit Roots-Boostern sind hier häufig die Arbeitspferde, die die Hitze und die Partikelbelastung ohne Kontaminationsrisiko bewältigen. entfernt werden.
Stufe 2: Die Montage – Hartlöten in einem Vakuumofen
Der Unterbrecherkörper – ein mit Metallendkappen verschlossener Keramik- oder Glaszylinder – muss eine perfekte, monolithische Struktur bilden. Dies wird durch Hochtemperaturlöten in einem Vakuumofen erreicht.
Warum Vakuum? Eine Vakuumumgebung ist aus drei Gründen von entscheidender Bedeutung:
Es verhindert die Oxidation der makellosen Metalloberflächen bei Löttemperaturen.
Dadurch kann die Lotlegierung reibungslos fließen und die Oberflächen vollständig benetzen, wodurch eine hermetische, hohlraumfreie Verbindung entsteht.
Es sorgt für eine weitere, abschließende Entgasung der gesamten Baugruppe.
Die Pumpanforderung: In dieser Phase ist ein sauberes, ölfreies Vakuum erforderlich, um eine Kohlenstoffverunreinigung auf kritischen Oberflächen zu verhindern. Systeme kombinieren häufig eine trockene Vorvakuumpumpe mit einer Turbomolekularpumpe (TMP), um die erforderliche Sauberkeit und den Grunddruck (oft 10⁻⁶ mbar oder besser) für eine einwandfreie Lötung zu erreichen.
Stufe 3: Der Höhepunkt – Entlüftung, Ausheizen und dauerhafte Abdichtung
Dies ist die kritischste Sequenz, in der der vollständig zusammengebaute, aber noch offene Unterbrecher seine permanente Vakuumseele erhält.
Abgas: Das offene VI ist mit einer speziellen Abgasstation verbunden, einem komplexen Verteiler aus Ventilen, Heizungen und Pumpen. Ein leistungsstarker Pumpstapel, der fast immer um einen TMP herum angeordnet ist, beginnt, die Luft abzusaugen.
Ausheizen: Gleichzeitig wird das gesamte VI-Gehäuse viele Stunden lang induktiv auf Temperaturen von bis zu 400–500 °C erhitzt. Durch dieses Ausheizen werden die letzten Gasmonoschichten von den Innenflächen verdrängt. Die Pumpe muss diese intensive, anhaltende Gaslast bewältigen und gleichzeitig ein Ultrahochvakuum (UHV) erreichen und aufrechterhalten, das typischerweise besser als 10⁻⁷ mbar ist.
Die Kaltschweißdichtung: Sobald ein stabiles Ultrahochvakuum erreicht und überprüft wurde, klemmt ein spezieller Mechanismus das Abgasrohr zusammen und verschweißt es kalt. Das VI ist jetzt ein hermetisch abgeschlossener, unabhängiger Behälter mit nahezu perfektem Vakuum, der für immer von der Pumpe getrennt ist.
Der Technologieauftrag: Warum nur bestimmte Pumpen den Durchbruch schaffen
Aufgrund der Empfindlichkeit des Verfahrens bleiben ganze Pumpenklassen unberücksichtigt.
Prozessphase
Pumpendes Ziel
Warum Standardpumpen versagen
Die erforderliche Lösung
Bauteilentgasung
Hohe Gasentfernung bei mittlerem Vakuum.
Bei ölgedichteten Pumpen besteht die Gefahr, dass Kohlenwasserstoffe auf heiße Teile zurückströmen.
Trockene Primärpumpen (Schraube, Kolben): Ölfrei, hitze- und staubtolerant.
Hartlöten und Endauspuff
Erreichen eines ultrareinen Ultrahochvakuums (UHV).
Jede Pumpe mit Kohlenwasserstoffen oder Flüssigkeiten kann die erforderliche Sauberkeit nicht erreichen.
Turbo-Molekularpumpen-Stack (TMP): Der Goldstandard. Erfordert eine absolut ölfreie, trockene Vorvakuumpumpe (z. B. Membran, Scroll, Trockenkolben), um Verunreinigungen zu verhindern.
Qualität durch Vakuum: Die direkte Verbindung zur Feldleistung
Das endgültige Vakuumniveau im Inneren des versiegelten Unterbrechers ist der wichtigste Indikator für dessen Lebensdauer und Spannungsfestigkeit. Ein schlechtes Vakuum führt zu:
Dielektrischer Durchschlag: Ein niedrigerer Vakuumdruck erhöht das Risiko, dass sich ein leitender Pfad bildet, der zu einem katastrophalen Ausfall führt.
Kontakterosion: Restgase können bei einer Stromunterbrechung einen schädlichen Lichtbogen aufrechterhalten, der die wertvollen Kontakte verschleißt.
Vorzeitige Alterung: Die anhaltende Ausgasung führt im Laufe der Jahre zu einem allmählichen Anstieg des Innendrucks, was zu späteren Ausfällen führt.
Somit bestimmen die Geschwindigkeit, der Enddruck und die Sauberkeit des Vakuumsystems der Produktionslinie direkt die elektrische Nennlebensdauer und die vom Leistungsschalter versprochene 30-jährige Zuverlässigkeit.
Fazit: Präzisionspumpen als Wegbereiter für Netzstabilität
Der Vakuum-Unterbrecher ist ein Meisterwerk der Technik für geschlossene Umgebungen. Seine Herstellung ist ein Beweis dafür, dass in der High-Tech-Fertigung die Prozessmaschinerie – insbesondere das Vakuumsystem – kein Hilfsmittel ist; Es ist wesentlich für die grundlegende Identität und Leistung des Produkts. Für Schaltanlagenhersteller, die um globale Zuverlässigkeits-Benchmarks konkurrieren, ist die Investition in Präzisionspumpentechnologie kein Overhead-Kostenfaktor; Es handelt sich um eine direkte Investition in die Produktintegrität, den Ruf der Marke und letztlich in den geräuschlosen, unterbrechungsfreien Stromfluss.
