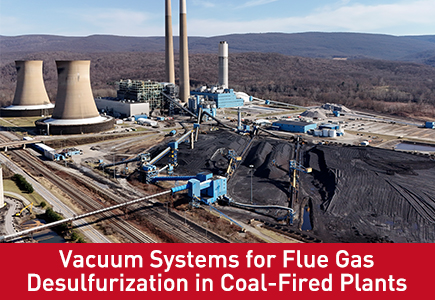

Vakuumsysteme zur Rauchgasentschwefelung (REA) in Kohlekraftwerken
Die Rauchgasentschwefelung (REA) ist eine der wichtigsten Emissionskontrolltechnologien für Kohlekraftwerke und entfernt bis zu 95–99 % des Schwefeldioxids (SO₂) aus Rauchgasen. Das am weitesten verbreitete REA-Verfahren – die Nasswäsche von Kalkstein und Gips – basiert auf Vakuumsystemen, um das Nebenprodukt Gips in eine kommerziell nutzbare Form zu entwässern und Prozessabwasser zu behandeln.
Ohne effektive Vakuumtechnologie würde der REA-Prozess einen nassen, unkontrollierbaren Schlamm erzeugen, was die Entsorgungskosten erhöhen und die Umweltvorteile der SO₂-Abscheidung verringern würde. In diesem Leitfaden wird erläutert, wie Vakuumsysteme in REA-Prozessen funktionieren, welche Geräte beteiligt sind und wie die Leistung für maximale Effizienz und Einhaltung gesetzlicher Vorschriften optimiert werden kann.
1. Der Kalkstein-Gips-REA-Prozess – wo Vakuum hineinpasst
1.1 Prozessübersicht
In einem typischen Kalkstein-Gips-Nass-REA-System wird SO₂-haltiges Rauchgas in einem Absorberturm mit einer Kalksteinaufschlämmung besprüht. Das SO₂ reagiert mit Calciumcarbonat (Kalkstein) zu Calciumsulfit, das dann zu Calciumsulfat-Dihydrat – Gips – oxidiert wird.
Der chemische Reaktionsablauf:
| Schritt | Reaktion | Produkt |
| Absorption | SO₂ + H₂O → H₂SO₃ | Schwefelige Säure |
| Neutralisation | H₂SO₃ + CaCO₃ → CaSO₃ + CO₂ + H₂O | Calciumsulfit |
| Oxidation | CaSO₃ + ½O₂ + 2H₂O → CaSO₄·2H₂O | Gips |
Die Gipskristalle werden in der Absorberaufschlämmung suspendiert. Um ein vermarktbares Nebenprodukt zu gewinnen, muss der Gips von der Flüssigkeit getrennt und entwässert werden – typischerweise mithilfe von Vakuumbandfiltern.
1.2 Der Vakuumentwässerungsschritt
Die Gipsaufschlämmung aus dem Absorber (typischerweise 10–20 Gew.-% Feststoffe) wird auf einen beweglichen horizontalen Vakuumbandfilter geleitet. Während das Band über einen Vakuumkasten läuft, saugt das Vakuum Flüssigkeit durch das Filtertuch und hinterlässt einen festen Gipskuchen. Der Kuchen wird dann gewaschen (um Chloride zu entfernen), unter Vakuum getrocknet und entladen.
Warum Vakuum unerlässlich ist:
Erreicht 85–92 % Feststoffgehalt im Gipskuchen
Entfernt Chloride und andere lösliche Verunreinigungen
Ermöglicht den Verkauf von Gips an Wandplattenhersteller oder Zementwerke
Reduziert das Deponievolumen, wenn Gips nicht vermarktet werden kann
2. Vakuumausrüstung für den REA-Service
2.1 Vakuumbandfilter (die Kernausrüstung)
Ein horizontaler Vakuumbandfilter (auch Gummibandfilter genannt) ist die Standard-Entwässerungseinrichtung für REA-Gips. Zu den Schlüsselkomponenten gehören:
| Komponente | Funktion |
| Gummi-Drainageband | Kontinuierliches Laufband mit Querrillen |
| Filtertuch | Poröses Gewebe, das Feststoffe zurückhält und Flüssigkeiten durchlässt |
| Vakuumbox | Stationäre Kammer unter dem Band, verbunden mit der Vakuumpumpe |
| Güllezufuhrsystem | Verteilt die Gülle gleichmäßig über die gesamte Bandbreite |
| Waschsystem | Sprühbalken zum Waschen des Kuchens (Chloridentfernung) |
| Kuchenauslaufrolle | Kratzt entwässerten Gips vom Filtertuch |
2.2 Vakuumpumpentechnologien für die REA
| Pumpentyp | Eignung für REA | Vorteile | Einschränkungen |
| Flüssigkeitsring-Vakuumpumpe | Exzellent | Bewältigt Feuchtigkeit, Zunder und Feststoffe; robust; in der REA nachgewiesen | Geringerer Wirkungsgrad als Trockenpumpen |
| Trockene Schraubenvakuumpumpe | Gut | Hohe Effizienz; ölfrei; VFD-fähig | Höhere Erstkosten; weniger tolerant gegenüber flüssigen Schnecken |
| Trockene Klauenvakuumpumpe | Beschränkt | Ölfrei; kompakt | Nicht geeignet für hohe Feuchtigkeit oder Ablagerungen |
| Wasserabgedichtete Kolbenpumpe | Schlecht (veraltet) | Hoher Wartungsaufwand, geringe Zuverlässigkeit | Nicht mehr angegeben |
Industriestandard: Flüssigkeitsring-Vakuumpumpen sind die bevorzugte Wahl für REA-Vakuumbandfilter, da sie in der Lage sind, mitgetragene Aufschlämmung, Ablagerungen und gesättigte Luft ohne innere Beschädigung zu bewältigen.
2.3 Vakuumpumpendimensionierung für die Gipsentwässerung
| Parameter | Typischer Wert | Notizen |
| Vakuumniveau | 300–500 mbar abs. (15–26 inHg Vakuum) | Ein tieferes Vakuum erhöht die Kuchenfeststoffe |
| Luftdurchsatz | 10–30 m³/h pro m² Filterfläche | Hängt vom Filterdesign und der Größe der Gipskristalle ab |
| Sperrwasser (Flüssigkeitsringpumpen) | 1–2 m³/h pro Pumpe | Geschlossene Kühlung empfohlen |
Faustregel für die Dimensionierung: Für einen typischen REA-Vakuumbandfilter, der 10–20 Tonnen Gips pro Stunde produziert, ist eine Flüssigkeitsring-Vakuumpumpe mit einer Kapazität von 500–1.500 m³/h erforderlich.
2.4 Materialien für Flüssigkeitsringpumpen für den REA-Einsatz
REA-Schlämme und Gipsprozesswasser enthalten Chloride, Sulfate und weisen häufig einen niedrigen pH-Wert auf. Standardpumpen aus Gusseisen können schnell ausfallen. Die Materialauswahl ist entscheidend:
| Komponente | Standardmaterial | Empfohlen für aggressive REA |
| Gehäuse | Gusseisen | Duplex-Edelstahl (2205) oder gummiert |
| Laufrad | Bronze oder Gusseisen | Duplex-Edelstahl oder CD4MCu |
| Anschlussplatte | Gusseisen | Duplex-Edelstahl |
| Wassersystem abdichten | Kohlenstoffstahl | Edelstahl 316 |
3. Optimierung der Leistung des Vakuumsystems für die REA
3.1 Aufrechterhaltung eines tiefen, stabilen Vakuums
Die Qualität des entwässerten Gipses – und damit seine Marktfähigkeit – hängt direkt vom Vakuumniveau ab.
| Vakuumniveau (mbar abs) | Gipskuchenfeststoffe | Marktfähigkeit |
| < 300 mbar | 90–94 % | Premium (Wallboard-Qualität) |
| 300–400 mbar | 85–90 % | Akzeptabel (Zementsorte) |
| > 400 mbar | < 85 % | Schlecht (wahrscheinlich auf einer Mülldeponie) |
Faktoren, die die Vakuumstabilität beeinflussen:
Luftleckage im Filterdichtungssystem
Kalkablagerungen auf dem Filtertuch oder der Vakuumbox
Unzureichender Sperrwasserdurchfluss oder unzureichende Temperatur
Verschlissene Pumpeninnenteile (Laufrad, Anschlussplatte)
3.2 Chloridentfernung – der wachsende Treiber
Chloridhaltiges REA-Abwasser wird zunehmend reguliert. In Europa und den USA führt die ZLD-Anforderung (Zero Liquid Discharge) zu einer aggressiveren Vakuumentwässerung, um das Abwasservolumen zu minimieren.
Fortgeschrittener Ansatz: Zweistufige Vakuumfiltration:
Primärer Vakuumbandfilter – produziert den Hauptgipskuchen
Sekundärer Vakuumfilter (oder Zentrifuge) – behandelt den Nebenstrom, um Chloride auf unter 100 ppm zu reduzieren
3.3 Energieeffizienz in REA-Vakuumsystemen
| Energiesparmaßnahme | Typisches Sparen | Durchführung |
| VFD-Steuerung an der Vakuumpumpe | 20–35 % | Nachrüsten vorhandener Pumpen mit fester Drehzahl |
| Geschlossene Sperrwasserkühlung | 15–25 % (Wasserpumpen) | Reduzieren Sie die Temperatur des Sperrwassers |
| Optimierung der Vakuumbox | 10–15 % | Reduzieren Sie unnötige Filterfläche unter Vakuum |
| Trockenschnecke vs. Flüssigkeitsring (Neuanlagen) | 30–40 % | Höhere Effizienz, höhere Anschaffungskosten |
4 Vakuum für die REA-Abwasserbehandlung
Neben der Gipsentwässerung werden Vakuumsysteme auch in der fortgeschrittenen REA-Abwasserbehandlung eingesetzt:
4.1 Vakuumverdampfung für Zero Liquid Discharge (ZLD)
Umkehrosmose-Abwasser (RO) aus der REA-Abwasseraufbereitung kann mithilfe von Vakuumverdampfern weiter konzentriert werden. Der Betrieb unter Vakuum (100–200 mbar abs.) senkt den Siedepunkt und reduziert den Energieverbrauch im Vergleich zur atmosphärischen Verdampfung um 30–50 %.
4.2 Vakuumfiltration von Kalkschlamm
Im Kalkenthärtungsschritt der REA-Abwasserbehandlung entwässern Vakuumfilter den Calciumcarbonat-/Magnesiumhydroxid-Schlamm und reduzieren so das Abzugsvolumen um 70–80 %.
4.3 Vakuumentgasung von REA-Abwasser
Gelöste Gase (CO₂, O₂) werden unter Vakuum aus dem REA-Abwasser entfernt, um Ablagerungen in nachgeschalteten Umkehrosmosemembranen zu verhindern.
5. Best Practices für die Wartung von REA-Vakuumpumpen
| Ausgabe | Ursache | Prävention/Korrekturmaßnahmen |
| Schuppenbildung auf der Anschlussplatte | Hartes Wasser, hoher pH-Wert | Sperrwasser im geschlossenen Kreislauf mit enthärtetem oder demineralisiertem Wasser |
| Laufraderosion | Sand/Kieselsäure im Schlamm | Primärzyklon installieren; Upgrade auf Duplex-Edelstahl |
| Vakuumverlust | Sperrwasser zu warm | Temperatur reduzieren; Durchflussmenge erhöhen |
| Kavitation | Unzureichender NPSH | Niedrigere Sperrwassertemperatur; Pumpengeschwindigkeit reduzieren (VFD) |
| Häufiger Dichtungsausfall | Schleifpartikel | Upgrade auf Gleitringdichtung mit Wolframcarbid-Oberflächen |
| Motorüberlastung | Gaslast zu hoch | Untersuchen Sie das Luftleck am Filter. Filtertuch reinigen |
6: Zukünftige Trends in der REA-Vakuumtechnologie
6.1 Strengere Emissions- und Einleitungsgrenzwerte
Neue EPA-Vorschriften in den USA und bevorstehende Überarbeitungen der britischen GB-Standards erfordern noch niedrigere SO₂-Emissionen (bis zu <10 mg/Nm³) und eine Flüssigkeitsabgabe nahe Null. Dies wird die Nachfrage nach einer effizienteren Vakuumentwässerung und Vakuumverdampfung ankurbeln.
6.2 Einführung von Trockenvakuumpumpen
Flüssigkeitsringpumpen dominieren aufgrund ihrer Robustheit die REA, aber Trockenschneckenpumpen sind bei neuen Anlagen auf dem Vormarsch, und zwar aus folgenden Gründen:
30–40 % geringerer Energieverbrauch
Kein Sperrwasserverbrauch
Geringerer Gesamtwartungsaufwand (keine Öl- oder Sperrwassersysteme)
Einschränkung: Trockene Schraubenpumpen sind weniger tolerant gegenüber Flüssigkeitsverschleppungen; Sie erfordern wirksame Knockout-Töpfe vor der Pumpe.
6.3 Intelligente Überwachung und Optimierung
IoT-fähige Vakuumpumpen mit Echtzeitüberwachung von Vakuumniveau, Motorleistung und Lagervibrationen werden in REA-Systemen eingesetzt, um den Wartungsbedarf vorherzusagen und den Energieverbrauch zu optimieren.
6.4 Integration mit Carbon Capture
Da Kohlekraftwerke die Kohlenstoffabscheidung nach der Verbrennung erforschen, erfordern aminbasierte Systeme eine Vakuumregeneration des Lösungsmittels. Dank der Expertise im REA-Vakuum sind Kraftwerksbetreiber gut für diesen Übergang gerüstet.
Abschluss
Vakuumsysteme sind für die moderne Kalkstein-Gips-Rauchgasentschwefelung unverzichtbar. Sie ermöglichen:
Effiziente Gipsentwässerung (85–92 % Feststoffe)
Entfernung von Chloriden zur Einhaltung gesetzlicher Vorschriften
Marktfähiges Nebenprodukt, das Abfall reduziert und Einnahmen generiert
Für den REA-Einsatz bleiben Flüssigkeitsring-Vakuumpumpen aufgrund ihrer Toleranz gegenüber Feuchtigkeit, Ablagerungen und anspruchsvollen Prozessbedingungen der Industriestandard. Die richtige Materialauswahl (Duplex-Edelstahl für korrosiven Einsatz), VFD-Steuerung für Energieeffizienz und regelmäßige Wartung sind der Schlüssel zu langfristiger Zuverlässigkeit.
Da Kohlekraftwerke strengeren Emissionsgrenzwerten und Wasserableitungsvorschriften unterliegen, ist die Optimierung von REA-Vakuumsystemen nicht nur eine Umweltanforderung, sondern auch eine Wettbewerbsnotwendigkeit.
Technische FAQ
F: Was ist das typische Vakuumniveau für die Gipsentwässerung in der REA?
A: Das Betriebsvakuum beträgt typischerweise 300–500 mbar absolut (ca. 15–26 inHg Vakuum). Ein tieferes Vakuum erzeugt einen trockeneren Gipskuchen, erhöht jedoch den Energieverbrauch und kann das Filtertuch verstopfen.
F: Warum erfordern REA-Vakuumpumpen spezielle Materialien?
A: REA-Prozesswasser und Gipsaufschlämmung enthalten Chloride, Fluoride und einen niedrigen pH-Wert. Standardpumpen aus Gusseisen korrodieren schnell, was zu häufigen Ausfällen führt. Für aggressiven Einsatz wird eine Konstruktion aus Duplex-Edelstahl (2205) oder mit Gummibeschichtung empfohlen.
F: Können Trockenvakuumpumpen Flüssigkeitsringpumpen im REA-Betrieb ersetzen?
A: Ja, in einigen Anwendungen. Trockene Schraubenpumpen bieten einen höheren Wirkungsgrad und keinen Sperrwasserverbrauch. Sie sind jedoch weniger tolerant gegenüber Flüssigkeitsverschleppung und Ablagerungen. Für neue REA-Anlagen mit knappen Wasserbudgets und stabilem Betrieb sind Trockenschneckenpumpen eine praktikable Option.
F: Wie wirkt sich die REA-Vakuumentwässerung auf die Marktfähigkeit von Gips aus?
A: Gips, der mehr als 200–300 ppm Chloride enthält, wird von Wandplattenherstellern im Allgemeinen abgelehnt. Um >90 % Kuchenfeststoffe und einen niedrigen Chloridgehalt zu erreichen, sind gut gewartete Vakuumsysteme mit effektiver Kuchenwäsche erforderlich.
F: Was verursacht einen Vakuumverlust bei einem REA-Bandfilter?
A: Häufige Ursachen: Lufteintritt durch Banddichtungen, verstopftes Filtertuch, verschlissene Vakuumpumpe, zu warmes Sperrwasser oder Kalkablagerungen in der Vakuumbox.
