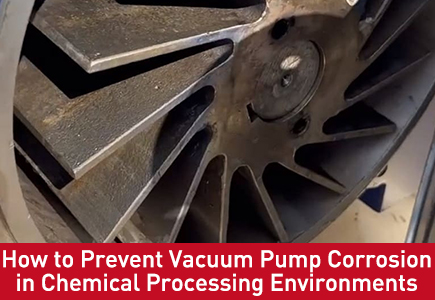

So verhindern Sie die Korrosion von Vakuumpumpen in chemischen Verarbeitungsumgebungen
In chemischen Verarbeitungsanlagen werden Vakuumpumpen oft nur als Nebenprodukt betrachtet – sie werden auf Vakuumniveau und Durchflussrate spezifiziert und dann vergessen, bis sie ausfallen. Bei Anlagen, in denen korrosive Lösungsmittel, saure Gase oder alkalische Dämpfe verarbeitet werden, führt dieser Ansatz fast immer zu einem vorzeitigen Pumpenausfall. Wir haben Dutzende Fälle gesehen, in denen eine brandneue Pumpe, die gemäß den ursprünglichen Spezifikationen installiert wurde, innerhalb von 6 bis 12 Monaten Dichtungslecks und Lochfraß aufwies, was zu ungeplanten Abschaltungen führte, die weit mehr kosteten als die Pumpe selbst.
Korrosion in Vakuumsystemen geschieht selten über Nacht. Es beginnt mit winzigen, unsichtbaren Kondensationspunkten in der Pumpenkammer, dringt durch Dichtungen und Dichtungen vor und führt schließlich zur Erosion von Rotoren, Gehäusen und Lagerstützen. Die meisten Wartungsteams reagieren, indem sie die Dichtungen häufiger austauschen, doch damit wird nur das Symptom behandelt. Langfristiger Korrosionsschutz erfordert eine Kombination aus vorgelagerten Prozessmodifikationen, der richtigen Auswahl der Pumpentechnologie, Materialverbesserungen und gezielten Wartungsmaßnahmen.
In diesem Leitfaden wird erläutert, warum chemische Vakuumpumpen schneller korrodieren als allgemeine Industrieanlagen, die am häufigsten wirkenden Korrosionsmechanismen und ein abgestuftes Präventionskonzept, das von kostengünstigen Betriebsreparaturen bis hin zu Kapitalaufrüstungen des Systems reicht. Es richtet sich an Anlagenwartungsmanager, Prozessingenieure und Beschaffungsteams, die mit wiederholten Pumpenausfällen in korrosiven chemischen Umgebungen zu kämpfen haben.
Warum Vakuumpumpen besonders anfällig für chemische Korrosion sind
Eine Vakuumpumpe bewegt nicht einfach Luft. Es komprimiert Prozessgase, kühlt und erhitzt sie in Zyklen und kommt unweigerlich mit allen Dämpfen, Nebeln und Spurenverunreinigungen in Kontakt, die aus dem Prozess entfernt werden. Drei Merkmale des Vakuumbetriebs machen die Korrosion weitaus aggressiver als bei Standardrohrleitungen oder Tankanlagen.
1. Dampfkondensation unter Expansion und Kompression
Dies ist der am häufigsten übersehene Faktor für die Korrosion von Vakuumpumpen. Wenn korrosiver Dampf in den Pumpeneinlass gelangt, dehnt er sich aus und kühlt ab, während er sich durch den Pumpmechanismus bewegt. Selbst wenn das Gas am Einlass trocken erscheint, können Temperatur- und Druckänderungen im Inneren der Pumpe dazu führen, dass es unter den Taupunkt fällt, wodurch sich flüssiges, korrosives Kondensat direkt auf den Rotor- und Gehäuseoberflächen bildet. Im Gegensatz zu einer Pipeline, durch die Gas direkt durchströmt, komprimiert und expandiert eine Vakuumpumpe das Gas wiederholt und erzeugt so wiederholte Kondensations-Verdampfungs-Zyklen, die den Angriff beschleunigen.
2. Konstanter mechanischer Verschleiß + Korrosionssynergie
Bei den meisten Pumpentypen stehen bewegliche Teile in engem Kontakt: Flügel, die gegen Gehäuse gleiten, Klauenrotoren, die nur wenige Millimeter voneinander entfernt vorbeilaufen, Schraubenrotoren, die ineinandergreifen. Korrosion raut diese Oberflächen auf, was wiederum den mechanischen Verschleiß erhöht und frisches, ungeschütztes Grundmetall weiterer Korrosion aussetzt. Durch diesen Korrosions-Abrieb-Zyklus werden Pumpen viel schneller beschädigt als jeder Mechanismus allein. In Flüssigkeitsringpumpen erzeugen Kavitationsblasen, die auf Metalloberflächen kollabieren, Mikrostrahlen, die passive Oxidschichten durchbrechen und es der Korrosion ermöglichen, tief in das Grundmaterial einzudringen.
3. Eingeschlossene Schadstoffe in toten Zonen
Vakuumpumpen haben kleine Spalten, Dichtungshohlräume und Ablassöffnungen, in denen sich korrosive Rückstände absetzen und konzentrieren können. Im Laufe der Zeit entwickeln diese stagnierenden Zonen örtliche Korrosion, die sich durch Gehäuse frisst oder Dichtungsflächen von der Rückseite zerstört. Da diese Bereiche nicht sichtbar sind, ist der Schaden häufig bereits fortgeschritten, bevor der Bediener einen Leistungsabfall bemerkt.
Häufige Korrosionsmechanismen im chemischen Vakuumbetrieb
Nicht jede Korrosion sieht gleich aus und die Identifizierung des Mechanismus ist der erste Schritt zu einer wirksamen Lösung. Dies sind die vier häufigsten Typen, die wir in chemischen Vakuumanlagen sehen.
1. Allgemeine gleichmäßige Korrosion
Durch allgemeine Korrosion, die durch häufige Einwirkung saurer oder alkalischer Kondensate verursacht wird, werden Pumpengehäuse und Rotoren mit der Zeit gleichmäßig dünner. Am häufigsten kommt es in Flüssigkeitsringpumpen zur Förderung saurer Gase oder in Lösungsmittelrückgewinnungssystemen mit hoher Kondensatbelastung vor. Obwohl es nur langsam voranschreitet, verringert sich schließlich die Wandstärke bis hin zum strukturellen Versagen oder zu Undichtigkeiten. Durch die richtige Materialauswahl lässt sich dies auch am einfachsten vorhersagen und planen.
2. Lochfraß und Spaltkorrosion
Lokale Lochfraßbildung ist die gefährlichste Form der Korrosion, da sie innerhalb weniger Monate in ein Pumpengehäuse eindringen kann, während der größte Teil der Oberfläche intakt bleibt. Es entsteht, wenn passive Oxidschichten auf Edelstahl durch Chloride, Halogenidlösungsmittel oder Säuredämpfe abgebaut werden. Spaltkorrosion folgt dem gleichen Prinzip, tritt jedoch in engen Spalten auf: Dichtungsnuten, Flanschflächen, Schraubenlöchern und Rotorspalten. Beides kommt häufig bei Pumpen vor, die chlorierte Lösungsmittel, Salzsäuredämpfe und Prozesse auf Solebasis fördern.
3. Spannungsrisskorrosion
Unter kombinierter Zugbeanspruchung und korrosiver Umgebung können Metallkomponenten mikroskopisch kleine Risse entwickeln, die sich schnell ausbreiten. Dies stellt ein besonderes Risiko für Edelstahlpumpen dar, die unter Temperaturwechsel und Chloridbelastung betrieben werden. An Pumpendüsen, Montagefüßen oder Schweißverbindungen bilden sich häufig Risse, die ohne Vorwarnung zu einem plötzlichen, katastrophalen Ausfall führen können.
4. Angriff durch Lösungsmittel- und Polymerabbau
Organische Lösungsmittel können Elastomerdichtungen und sogar bestimmte Verbundbeschichtungen angreifen. Durch geschwollene, aufgeweichte oder rissige Dichtungen kann Prozessgas entweichen, wodurch Lager und andere nicht benetzte Komponenten der Korrosion ausgesetzt werden. In schweren Fällen härten gelöste Polymer- oder Harzrückstände im Inneren der Pumpe aus, blockieren die Rotoren und führen zu einem vollständigen Festfressen.
Abgestufte Strategie zur Korrosionsprävention
Für einen wirksamen Korrosionsschutz ist nicht immer der Kauf einer teuren Pumpe aus einer exotischen Legierung erforderlich. Wir empfehlen einen mehrstufigen Ansatz: Beginnen Sie mit kostengünstigen Upstream-Reparaturen, optimieren Sie den Betrieb und rüsten Sie dann die Pumpenmaterialien nur dann auf, wenn Maßnahmen auf niedrigerer Ebene nicht ausreichen.
Stufe 1: Upstream-Prozessschutz (geringste Kosten, höchster ROI)
Die meisten Korrosionsschäden können verhindert werden, bevor der Dampf überhaupt die Pumpe erreicht. Diese Maßnahmen kosten typischerweise 10–20 % eines Pumpenaustauschs und verlängern die Lebensdauer um das Zwei- bis Dreifache.
Installieren Sie einen Vorkondensator : Kühlen Sie das Einlassgas, um große Mengen korrosiver Dämpfe zu kondensieren, bevor sie in die Pumpe gelangen. Ein einfacher Rohrbündel- oder Rohrschlangenkondensator entfernt 70–90 % der korrosiven Belastung, und das gesammelte Kondensat kann abgelassen und separat behandelt werden. Dies ist das effektivste Upgrade für die meisten Lösungsmittelrückgewinnungs- und Säureprozesssysteme.
Fügen Sie einen hocheffizienten Gas-Flüssigkeits-Abscheider hinzu : Installieren Sie einen Abscheider mit Demister-Pad nach dem Kondensator, um mitgerissene Flüssigkeitströpfchen und Säurenebel aufzufangen. Für feine Nebel fügen Sie ein Koaleszenzfilterelement hinzu.
Verwenden Sie eine Einlassgasheizung : Bei Prozessen, die zur Kondensation neigen, überhitzen Sie das Einlassgas leicht, um korrosive Komponenten beim Durchgang durch die Pumpe in der Dampfphase zu halten. Dies ist besonders effektiv bei trockenen Schrauben- und Klauenpumpen.
Installieren Sie einen Wäscher oder eine Neutralisationsstufe : Fügen Sie bei stark sauren oder alkalischen Gasströmen einen Nasswäscher vor, um korrosive Bestandteile zu neutralisieren, bevor sie die Vakuumpumpe erreichen.
Stufe 2: Richtige Pumpentechnologie und Materialauswahl
Durch die Abstimmung von Pumpentyp und -konstruktion auf die Prozesschemie werden die meisten inhärenten Korrosionsrisiken eliminiert.
Vermeiden Sie ölgeschmierte Flügelzellenpumpen bei starker Korrosion : Prozessdämpfe lösen sich im Pumpenöl und erzeugen eine kontinuierlich korrosive Umgebung in der Kammer. Sofern sie nicht durch eine umfassende Vorbehandlung geschützt werden, haben ölgedichtete Pumpen bei aggressiven Chemikalien nur eine sehr kurze Lebensdauer.
Bei mäßiger Korrosion bevorzugen Sie Trockenpumpentechnologien : Trockenklauen- und Trockenschraubenpumpen haben keine Dichtungsflüssigkeit im Gasweg und viele Modelle bieten eine ummantelte Temperaturregelung, um die Komponenten über dem Taupunkt zu halten. Sie bewältigen Dampfphasenkorrosion viel besser als ölabgedichtete Konstruktionen.
Wählen Sie geeignete Grundmaterialien aus :
Gusseisen: Nur für neutrale, nicht korrosive Prozesse geeignet
Epoxidbeschichtetes Gusseisen: gut für den Einsatz in milden organischen Lösungsmitteln geeignet
Edelstahl 304: allgemeiner chemischer Einsatz, schwache organische Säuren
Edelstahl 316L: chloridhaltige Umgebungen, starke Säuren, pharmazeutischer Einsatz
Hastelloy/Duplex-Edelstahl: starke Korrosion, hohe Chlorid- und Hochtemperaturanwendungen
Verbessern Sie Dichtungs- und Dichtungsmaterialien : Standard-Nitrildichtungen versagen in den meisten chemischen Umgebungen schnell. Upgrade auf FKM (Viton) für allgemeine chemische Anwendungen, FFKM für aggressive Lösungsmittel und Säuren und PTFE für Hochtemperatur- und stark korrosive Anwendungen.
Stufe 3: Best Practices für Betrieb und Wartung
Selbst das am besten geschützte System korrodiert ohne entsprechende Betriebsdisziplin vorzeitig.
Verwenden Sie regelmäßig Gasballast : Gasballast führt eine kleine Menge trockener Luft in den Kompressionszyklus ein, um die Kondensation in der Pumpe zu reduzieren. Lassen Sie es am Ende jeder Charge 15–30 Minuten lang laufen, um restliche kondensierbare Dämpfe zu entfernen.
Abscheider und Pumpensümpfe termingerecht entleeren : Angesammelte korrosive Flüssigkeit im Pumpengehäuse greift Komponenten an, selbst wenn die Pumpe ausgeschaltet ist. Installieren Sie automatische Ablassventile für Dauerbetriebsleitungen.
Führen Sie regelmäßige Spülzyklen durch : Nach der Verarbeitung korrosiver Chargen lassen Sie die Pumpe mehrere Minuten lang mit sauberer Luft oder Stickstoff laufen, um restliche Dämpfe aus der Kammer und der Abgasleitung zu spülen.
Überprüfen und ersetzen Sie Dichtungen proaktiv : Warten Sie nicht, bis Undichtigkeiten auftreten. Ersetzen Sie Dichtungen und Dichtungen nach einem festen Zeitplan, der auf der Schwere Ihres Prozesses basiert. Der Austausch einer Dichtung kostet nur einen Bruchteil einer kompletten Pumpenüberholung.
Stufe 4: System-Upgrades für den Einsatz bei starker Korrosion
Bei Prozessen mit sehr hohem Korrosionspotenzial sorgen diese Kapitalaufrüstungen für die längste Lebensdauer und die niedrigsten Gesamtbetriebskosten.
Geschlossene Dichtungsflüssigkeitssysteme für Flüssigkeitsringpumpen : Verwenden Sie anstelle von Durchlaufwasser ein geschlossenes Dichtungsflüssigkeitssystem mit Korrosionsinhibitor und kontinuierlicher Filterung. Dies reduziert den Frischwasserverbrauch und hält die korrosive Belastung in einem kontrollierten Kreislauf konzentriert.
Ummantelte und beheizte Trockenpumpen : Trockene Schrauben- oder Klauenpumpen mit beheizten Ummantelungen halten das Pumpeninnere über dem Taupunkt und verhindern so eine korrosive Kondensation vollständig.
Zentrale Vakuumsysteme : Stellen Sie die Pumpen in einem speziellen Pumpenraum mit zentraler Einlasskonditionierung und Abgasbehandlung auf. Dies vereinfacht die Wartung, isoliert korrosive Geräte von den Produktionsbereichen und ermöglicht redundante Backup-Einheiten.
Best Practices für den Korrosionsschutz nach Pumpentyp
Unterschiedliche Pumpentechnologien weisen unterschiedliche Korrosionsschwachstellen auf. Schutzstrategien sollten entsprechend angepasst werden.
Flüssigkeitsring -Vakuumpumpen
Primäres Korrosionsrisiko: Die Dichtungsflüssigkeit kommt direkt mit dem Prozessgas und den Pumpeneinbauten in Kontakt
Wichtige Schutzmaßnahmen: Verwendung von Dichtungsflüssigkeit mit geschlossenem Kreislauf und Korrosionsinhibitoren; Rüsten Sie benetzte Teile für den Einsatz in Säuren auf Edelstahl 316L auf; Installieren Sie eine pH-Überwachung am Dichtungsflüssigkeitskreislauf. Blasen Sie die Dichtungsflüssigkeit regelmäßig ab und erneuern Sie sie
Trockene Klauen-Vakuumpumpen
Primäres Korrosionsrisiko: Kondensation in der Pumpkammer; Dichtungs- und Lagerangriff durch Dampfmigration
Wichtige Schutzmaßnahmen: Manteltemperatur über dem Taupunkt halten; Einlass-Vorfilter und Tropfenabscheider installieren; Verwenden Sie PTFE-Lippendichtungen für chemische Anwendungen. Überprüfen Sie die Klauenrotoren jährlich auf Lochfraß
Trockene Schraubenvakuumpumpen
Primäres Korrosionsrisiko: örtliche Kondensation in der Verdichtungsstufe; Lochfraß an Schneckenprofilen
Wichtige Schutzmaßnahmen: Verwenden Sie temperaturgesteuerte Rotoren für den Einsatz korrosiver Dämpfe. Upgrade auf beschichtete oder Edelstahl-Schraubensätze; vorgeschalteten Kondensator und Abscheider einbauen; Vermeiden Sie den Betrieb bei Drücken, bei denen Kondensation am wahrscheinlichsten ist
Ölgeschmierte Drehschieberpumpen
Primäres Korrosionsrisiko: Ölverunreinigung und Säureansammlung; Dichtungsverschlechterung
Wichtige Schutzmaßnahmen: Umfangreichen Einlaufschutz installieren; Ölwechselintervalle verkürzen; korrosionshemmendes Vakuumpumpenöl verwenden; Überwachen Sie regelmäßig den Säuregehalt des Öls. Berücksichtigen Sie diesen Pumpentyp nur für leichte, gelegentliche Korrosionsbelastungen
Frühwarnzeichen für Vakuumpumpenkorrosion
Das frühzeitige Erkennen von Korrosion senkt die Reparaturkosten drastisch und vermeidet unerwartete Ausfälle. Achten Sie bei Routinekontrollen auf diese fünf Indikatoren:
Allmählicher Verlust des Endvakuums : Ein langsamer, stetiger Abfall der Vakuumleistung über Wochen oder Monate deutet häufig auf ein zunehmendes Innenspiel aufgrund von Korrosionsverschleiß hin.
Zunehmende Häufigkeit von Dichtungslecks : Wenn Dichtungen alle paar Wochen und nicht alle paar Monate undicht werden, ist ein korrosiver Angriff auf die Dichtungsflächen die wahrscheinliche Ursache.
Verfärbte Dichtungsflüssigkeit oder Öl : Rostfarbenes, trübes oder säuerlich riechendes Öl/Dichtungsflüssigkeit weist auf aktive Korrosion im Inneren der Pumpe hin.
Ungewöhnliches metallisches Schleifgeräusch : Raues, ungleichmäßiges Laufgeräusch weist auf korrodierte Rotoroberflächen hin, die Metall auf Metall berühren.
Sichtbare Löcher oder Flecken am Einlassflansch : Sichtbare Korrosion am Einlass bedeutet fast immer einen fortgeschritteneren Schaden im Inneren.
Wenn Sie zwei oder mehr dieser Anzeichen bemerken, vereinbaren Sie sofort einen Termin für eine interne Inspektion. Der weitere Betrieb einer korrodierten Pumpe führt in der Regel zu einem katastrophalen Rotor- oder Gehäuseausfall, der nicht mehr wirtschaftlich zu reparieren ist.
Wordfik Korrosionsbeständige Vakuumlösungen für Chemieanlagen
Für Feinchemie-, Petrochemie-, Pharma- und Agrochemieanlagen weltweit liefert Wordfik korrosionsbeständige Vakuumpumpen in Industriequalität und ausgereifte Systempakete, die für eine lange Lebensdauer in aggressiven Prozessumgebungen ausgelegt sind.
Unsere Kernkompetenzen im korrosiven Chemieservice
Umfassendes Technologieportfolio mit Materialoptionen : Von robusten Flüssigkeitsringpumpen der Serie 2BV, erhältlich in Gusseisen, Edelstahl 304 und 316L, über Trockenklauenpumpen der Serie ZSV mit optionalen PTFE-Beschichtungen und FKM-Dichtungen bis hin zu Trockenschneckenpumpen der Premium-Serie GLG mit ummantelter Temperaturregelung und Duplex-Edelstahlkonstruktion. Wir bieten über 150 Pumpenmodelle mit konfigurierbaren benetzten Materialien an, die genau zu Ihrer Prozesschemie passen.
Konstruierte Einlassschutzpakete : Alle unsere Systeme für den Einsatz in der Chemieindustrie werden mit passenden Vorkondensatoren, Gas-Flüssigkeits-Abscheidern, Koaleszenzfiltern und optionalen Wäscherstufen geliefert, die speziell auf Ihre Dampflast und Ihr Korrosionsprofil abgestimmt sind. Wir liefern keine bloßen Pumpen für korrosiven Betrieb ohne entsprechenden Schutz.
ATEX- und globale Konformität : Unsere korrosionsbeständigen Pumpenreihen sind CE-, ISO-, ROHS- und EAC-zertifiziert und verfügen über ATEX-konforme explosionsgeschützte Varianten für die chemische Verarbeitung in explosionsgefährdeten Bereichen.
Maßgeschneiderte Systemtechnik : Für Mehrprozessanlagen entwerfen wir zentrale Vakuumsysteme mit Zonensteuerung, redundanten Backup-Einheiten und zentraler Abgasbehandlung, um den Energieverbrauch zu optimieren und die Wartung zu vereinfachen.
Vollständiger Lebenszyklus-Support : Für jedes System gilt eine 12-monatige Garantie und ein lebenslanger Kundendienst, einschließlich technischem Online-Support rund um die Uhr, schneller Lieferung korrosionsbeständiger Ersatzteile und maßgeschneiderter vorbeugender Wartungspläne, die auf den Schweregrad Ihres Prozesses zugeschnitten sind.
Mit mehr als 18 Jahren Erfahrung in der Herstellung von Industrievakuum und Installationen in über 80 Ländern helfen wir Chemiefabriken, die Häufigkeit des Pumpenaustauschs zu reduzieren, Wartungskosten zu senken und ungeplante korrosionsbedingte Ausfallzeiten zu vermeiden.
Abschluss
Die Korrosion von Vakuumpumpen in der chemischen Verarbeitung ist kein unvermeidbarer Kostenfaktor für die Geschäftstätigkeit. Während aggressive Dämpfe und Kondensate immer Pumpenkomponenten angreifen, ist die überwiegende Mehrheit der vorzeitigen Ausfälle auf einen zu kleinen Einlassschutz, eine falsche Materialauswahl und suboptimale Betriebspraktiken zurückzuführen – alles Probleme, die behoben werden können.
Die Einrichtungen, die die Korrosion am besten bewältigen, kaufen nicht jedes Jahr die billigste Pumpe und tauschen sie aus. Sie investieren in die vorgeschaltete Dampfkonditionierung, wählen die richtige Pumpentechnologie und die richtigen Materialien für die jeweilige Aufgabe aus und befolgen konsistente Wartungs- und Spülroutinen. Über einen Lebenszyklus von 5 bis 10 Jahren führt dieser Ansatz zu deutlich niedrigeren Gesamtkosten und deutlich weniger Produktionsunterbrechungen.
Wenn in Ihrer Anlage wiederholt Ausfälle von Vakuumpumpen auftreten, von denen Sie vermuten, dass sie korrosionsbedingt sind, beginnen Sie mit einer systematischen Prüfung: Identifizieren Sie den Korrosionsmechanismus, überprüfen Sie Ihren aktuellen Einlassschutz und beurteilen Sie, ob Ihr Pumpenmaterial tatsächlich für die Chemie geeignet ist. In den meisten Fällen führt eine relativ geringfügige Verbesserung der Vorbehandlungs- oder Dichtungsmaterialien zu sofortigen und messbaren Verbesserungen der Pumpenlebensdauer.
