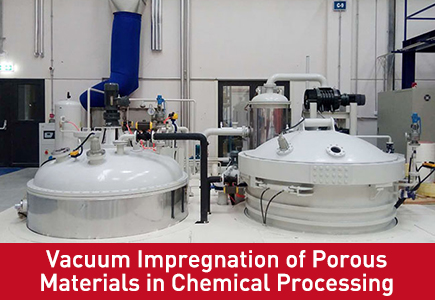

Vakuumimprägnierung poröser Materialien in der chemischen Verarbeitung
In der chemischen Verarbeitung sind poröse Materialien allgegenwärtig: Pumpengehäuse aus Gusseisen, Wärmetauscherblöcke aus Graphit, Filterelemente aus Sintermetall, Membranträger aus Keramik und Ventilsitze aus Pulvermetallurgie. Ihre inhärente Porosität ist zwar häufig ein gewünschtes Merkmal für die Filtration oder das Wärmemanagement, bereitet jedoch anhaltende Kopfschmerzen, wenn Flüssigkeitsdichtheit und Korrosionsbeständigkeit erforderlich sind. Unversiegelt können sogar Mikroporen Prozessflüssigkeiten austreten lassen, vorzeitige Korrosion verursachen und zu ungeplanten Geräteausfällen führen.
Als kostengünstige Lösung werden seit langem atmosphärische Tauch- und Pinselversiegelungen eingesetzt, die jedoch nur selten zuverlässige Ergebnisse liefern. Durch die Oberflächenspannung wird Luft in den Poren eingeschlossen, wodurch verhindert wird, dass das Dichtmittel mehr als ein paar Mikrometer tief eindringt. Innerhalb weniger Monate nutzt sich die dünne Oberflächenschicht ab und es kommt wieder zu Leckagen.
Die Vakuumimprägnierung löst dieses Problem an der Quelle. Durch Anlegen eines tiefen Vakuums an das Teil vor dem Einbringen des Dichtmittels wird eingeschlossene Luft selbst aus den kleinsten inneren Poren entfernt, sodass das Imprägnierharz die gesamte Hohlraumstruktur vollständig ausfüllen kann. Für Chemiegießereien, Graphitverarbeiter und Keramikkomponentenhersteller ist diese Technologie zum Standardschritt geworden, um poröse Substrate in druckdichte, korrosionsbeständige Fertigteile zu verwandeln.
Nachdem wir mit Dutzenden von Zulieferern chemischer Komponenten an der Modernisierung ihrer Imprägnierlinien gearbeitet haben, haben wir aus erster Hand gesehen, wie sich ein richtig dimensioniertes Vakuumsystem direkt auf den First-Pass-Ertrag, den Dichtmittelverbrauch und die langfristige Teileleistung auswirkt. In diesem Leitfaden werden der Prozess, Schlüsselparameter, häufige Fehler und Pumpenauswahlkriterien für die Vakuumimprägnierung in der chemischen Verarbeitung aufgeschlüsselt. Er richtet sich an Prozessingenieure und Produktionsleiter, die die Dichtungskonsistenz verbessern und die Ausschussrate reduzieren möchten.
Warum die Vakuumimprägnierung die atmosphärische Versiegelung chemischer Teile übertrifft
Der Hauptvorteil der Vakuumimprägnierung liegt in der Art und Weise, wie sie mit eingeschlossener Luft in porösen Strukturen umgeht. Unter atmosphärischem Druck nimmt Luft 100 % des inneren Hohlraumvolumens ein. Wenn Sie ein Teil in Harz eintauchen, verhindert die Oberflächenspannung, dass die Flüssigkeit Luft aus engen Poren drückt. Das Ergebnis ist eine flache Oberflächenversiegelung, die zusammenbricht, sobald das Teil Druck, Temperaturwechsel oder chemischem Angriff ausgesetzt ist.
Die vakuumbasierte Verarbeitung verändert diese Dynamik völlig.
Vollständige Porendurchdringung : Durch Evakuieren der Luft auf 10–50 mbar absolut vor dem Eintauchen des Teils werden über 99 % der eingeschlossenen Luft aus Poren mit einer Größe von nur 1 Mikrometer entfernt. Beim Einbringen des Dichtmittels füllt es die gesamte Hohlraumtiefe vollständig aus, nicht nur die Oberflächenöffnung.
Gleichbleibende Chargenqualität : Die Ergebnisse beim atmosphärischen Eintauchen variieren stark je nach Harzviskosität, Teilegeometrie und Bedienertechnik. Die Vakuumimprägnierung liefert reproduzierbare Füllergebnisse über Chargen hinweg und reduziert die Fehlerquote beim ersten Durchgang von 15–30 % auf unter 3 % in gut funktionierenden Linien.
Verbesserte Chemikalien- und Druckbeständigkeit : Vollständig gefüllte Poren bilden eine kontinuierliche Barriere gegen Prozessflüssigkeiten. Für Chemiepumpengehäuse und Ventilkörper bedeutet dies eine zwei- bis dreimal längere Lebensdauer unter korrosiven Bedingungen. Auch die Druckhaltefähigkeit verbessert sich erheblich, sodass imprägnierte Teile für hydraulische und Hochdruck-Prozessanwendungen geeignet sind.
Reduzierter Dichtungsmittelabfall : Bei der Vakuumverarbeitung wird nur das Harz verwendet, das die Poren tatsächlich füllt. Überschüssiges Material kann abgelassen und wiederverwendet werden, wodurch der Gesamtverbrauch an Dichtmittel im Vergleich zu Tauch- oder Sprühmethoden um 40–60 % gesenkt wird.
Bei Bauteilen, die aggressiven Chemikalien, Temperaturschwankungen und Druckschwankungen ausgesetzt sind, stellt dieser Grad der Abdichtung nicht nur eine Qualitätsverbesserung dar – er macht oft den Unterschied zwischen der bestandenen Qualifizierung eines Teils und der vollständigen Verschrottung aus.
So funktioniert die Vakuumimprägnierung: Schritt-für-Schritt-Anleitung
Während die genauen Zyklen je nach Material und Dichtungsmitteltyp variieren, folgen die meisten industriellen chemischen Imprägnierlinien demselben grundlegenden sechsstufigen Arbeitsablauf.
1. Teilvorbehandlung
Vor der Imprägnierung müssen die Teile sauber, trocken und frei von Bearbeitungsöl, Staub und Oberflächenverunreinigungen sein. Insbesondere Ölrückstände verhindern, dass sich das Harz an den Porenwänden festsetzt, was zu einem vorzeitigen Versagen der Dichtung führt. Teile werden in der Regel gewaschen, gespült und im Ofen getrocknet, um sicherzustellen, dass keine Feuchtigkeit in der Porenstruktur zurückbleibt. Das Versäumnis einer ordnungsgemäßen Vorbehandlung ist die häufigste Ursache für die Ablehnung von Imprägnierungen, die wir in der Praxis beobachten.
2. Beladung und Vakuumentgasung
Die Teile werden in eine versiegelte Imprägnierkammer geladen und ein Vakuum angelegt. Das Ziel dieser Phase besteht darin, die gesamte Luft aus den inneren Poren zu entfernen.
Typisches Betriebsvakuum: 5–50 mbar absolut, abhängig von Porengröße und Teiledichte
Typische Haltezeit: 5–30 Minuten, wobei eine feinere Porosität längere Entgasungszyklen erfordert
Kammertemperatur: Wird häufig kontrolliert, um die Harzviskosität während des Zyklus stabil zu halten
Ein häufiger Fehltritt, dem wir vor Ort begegnen, besteht darin, den Entgasungsschritt zu verkürzen, um Zykluszeit zu sparen. Schon 5–10 % Restluft in den Poren reichen aus, um nach dem Aushärten Hohlräume zu bilden und Undichtigkeiten zu verursachen.
3. Einführung in das Dichtmittel
Unter weiterhin angelegtem Vakuum wird Imprägnierharz in die Kammer gesaugt, bis die Teile vollständig eingetaucht sind. Da in den Poren bereits ein tiefes Vakuum herrscht, fließt das Harz ohne Luftwiderstand sofort in die Hohlraumstruktur.
4. Druckhaltung (optional, aber empfohlen)
Bei dichten Materialien mit sehr feinen Poren fügen viele Linien nach der Vakuumbefüllung eine Überdruckstufe hinzu. Durch die Druckbeaufschlagung der Kammer mit 3–6 bar(g) wird das Harz tiefer in Blindporen und Mikrohohlräume gedrückt, wodurch die Füllrate für hochdichte Sintermetall- und Keramikteile verbessert wird. Dieser kombinierte Vakuum-Druck-Zyklus ist der Standard für die hochzuverlässige chemische Bauteilimprägnierung.
5. Ablassen und Rückgewinnung von überschüssigem Harz
Nach dem Haltezyklus wird der Druck abgelassen und überschüssiges Harz zurück in den Vorratstank abgelassen. Da das Material nicht kontaminiert ist, kann es in nachfolgenden Zyklen wiederverwendet werden, wodurch der Abfall minimiert wird. Bei Teilen mit komplexer Geometrie wird häufig das Zentrifugalschleudern eingesetzt, um Oberflächenharz vor dem Aushärten zu entfernen und so den Reinigungsaufwand nach der Bearbeitung zu reduzieren.
6. Aushärtung und Nachbearbeitung
Die Teile werden in einen Ofen oder eine UV-Härtungsstation überführt, um das imprägnierte Harz zu polymerisieren. Aushärtetemperatur und -zeit hängen von der Harzchemie ab – Epoxid-, Phenol- und Methacrylatsysteme haben alle unterschiedliche Profile. Nach dem Aushärten können die Teile einer leichten Bearbeitung, Reinigung oder Oberflächenbearbeitung unterzogen werden, um verbleibende Oberflächenrückstände zu entfernen.
Schlüsselanwendungen in der chemischen Verarbeitung
Die Vakuumimprägnierung eignet sich für eine Vielzahl von Komponenten in der chemischen Industrie, von denen jede ihre eigenen Porositätsherausforderungen und Leistungsanforderungen hat.
1. Chemische Pumpen- und Ventilgehäuse aus Gusseisen und Edelstahl
Sandgegossene Pumpengehäuse, Ventilkörper und Verteilerteile weisen fast immer ein gewisses Maß an Mikroporosität aufgrund des Gussprozesses auf. Unter Betriebsdruck treten aus diesen Poren Prozessflüssigkeit aus und es entstehen Korrosionsauslöser. Durch die Vakuumimprägnierung mit chemikalienbeständigem Epoxid- oder Phenolharz wird die Porosität vollständig abgedichtet, sodass Gussteile Druckteststandards erfüllen können, für die andernfalls teure, aus Knüppeln gefertigte Komponenten erforderlich wären.
2. Graphitwärmetauscher und elektrochemische Komponenten
Graphit wird aufgrund seiner hervorragenden Korrosionsbeständigkeit und Wärmeleitfähigkeit häufig in der chemischen Verarbeitung eingesetzt, seine inhärente Porosität schränkt jedoch die Druckfestigkeit ein und kann eine Kreuzkontamination der Prozessflüssigkeit ermöglichen. Die Vakuumimprägnierung mit Furan- oder Phenolharz füllt die offene Porenstruktur des Graphits und bewahrt gleichzeitig seine thermischen Eigenschaften. Dies ist die Standardpraxis für Graphitwärmetauscher, Tauchsieder und Elektrolysezellenkomponenten, die in korrosiven Säure- und Laugenprozessen eingesetzt werden.
3. Pulvermetallurgische Sinterteile
Sintermetallkomponenten aus Edelstahl, Bronze oder Hartmetall verfügen über eine kontrollierte Porosität, die sie ideal für Filter, Lager und Durchflusskontrollelemente macht. Bei chemischen Strukturteilen führt dieselbe Porosität jedoch zu Leckagen und einer verringerten Korrosionsbeständigkeit. Die Vakuumimprägnierung mit technischen Harzen dichtet die innere Porosität ab und behält gleichzeitig die Maßtoleranz bei. Dadurch entstehen Teile, die die Kostenvorteile der Pulvermetallurgie mit der Druckfestigkeit bearbeiteter Stangenmaterialien kombinieren.
4. Keramikmembranen und Filterträger
Poröse Aluminiumoxid- und Siliziumkarbidkeramiken werden als Membranträger und Filterelemente in chemischen Trennprozessen eingesetzt. Durch Vakuumimprägnierung werden bestimmte Zonen der Keramik versiegelt, undurchlässige Endabschnitte geschaffen oder die Oberflächenchemie für eine gezielte Filterleistung verändert. Eine präzise Vakuumkontrolle ist hier von entscheidender Bedeutung, um eine Überimprägnierung zu vermeiden, die die Filterporen verstopfen würde.
5. Komponenten für die Flüssigkeitshandhabung aus Sintermetall
Gesinterte Teile aus Edelstahl und Nickellegierungen, die in Systemen mit korrosiven Flüssigkeiten verwendet werden, sind auf eine Vakuumimprägnierung angewiesen, um interne, miteinander verbundene Porositäten abzudichten. Dadurch können sie dem Druck standhalten, interner Korrosion widerstehen und die Hygienestandards für die Verarbeitung von Pharmazeutika und Feinchemikalien erfüllen.
Kritische Prozessparameter für eine gleichbleibende Imprägnierungsqualität
Die Ausbeute der Imprägnierung hängt stark von der Steuerung der Prozessparameter ab. Schon kleine Abweichungen können bei einer gut laufenden Linie zu hohen Ausschussquoten führen.
1. Ultimatives Vakuumniveau
Ein tieferes Vakuum entfernt mehr Luft und führt zu einer besseren Porenfüllung, allerdings ist der Ertrag geringer.
Grobe Porosität (100+ Mikrometer): 30–50 mbar sind normalerweise ausreichend
Feine Mikroporosität in Gussteilen: 5–20 mbar für zuverlässige Entgasung
Sehr dichte Sinterkeramik: Zur vollständigen Ausgasung können 1–5 mbar erforderlich sein
Ein zu tiefes Vakuum kann ebenfalls Probleme verursachen, z. B. das Herausziehen flüchtiger Bestandteile aus dem Harz selbst oder die Entstehung unerwünschter Schaumbildung im Inneren des Dichtmittels.
2. Entgasungsverweilzeit
Die Zeit unter Vakuum muss lang genug sein, damit Luft aus den tiefsten Poren diffundieren kann. Dünnwandige Teile benötigen möglicherweise nur 5 Minuten; Dicke, dichte Graphitblöcke können 30 Minuten oder länger dauern. Der beste Weg, die Zykluszeit zu optimieren, besteht darin, Testteile mit inkrementellen Verweilzeiten laufen zu lassen und Leckraten zu testen.
3. Viskosität und Temperatur des Harzes
Harz mit niedrigerer Viskosität dringt leichter in feine Poren ein. Die meisten Imprägniersysteme erhitzen das Harz auf 30–50 °C, um die Viskosität zu verringern und den Verlauf zu verbessern. Die Temperatur muss über die Chargen hinweg konstant gehalten werden – eine Schwankung um 10 °C kann die Viskosität um 30–50 % verändern und die Fülleigenschaften verändern.
4. Druckniveau und Haltezeit
Bei druckunterstützten Zyklen sind 3–6 bar(g) für die meisten chemischen Komponenten Standard. Höhere Drücke verbessern die Abfüllung, erhöhen jedoch die Anlagenkosten und die Zykluszeit. Wie beim Vakuumniveau hängt der optimale Druck von der Porengröße und der Teiledichte ab.
5. Heilungsprofil
Eine falsche Aushärtung – entweder zu schnell oder zu kühl – führt dazu, dass das Harz eine verringerte chemische Beständigkeit und mechanische Festigkeit aufweist. Die Aushärtungszyklen sollten genau den Spezifikationen des Harzherstellers entsprechen und die Gleichmäßigkeit der Ofentemperatur sollte regelmäßig überprüft werden.
Häufige Imprägnierungsfehler und Fehlerbehebungen
Auch bei etablierten Linien können Qualitätsprobleme auftreten, wenn sich Materialien ändern oder sich die Ausrüstung ändert. Im Folgenden sind die vier häufigsten Fehler aufgeführt, die wir bei der Imprägnierung chemischer Komponenten sehen, zusammen mit ihren typischen Ursachen und bewährten Lösungen.
1. Unvollständige Porenfüllung / anhaltende Undichtigkeit
Grundursachen : Unzureichendes Vakuumniveau; Entgasungszeit zu kurz; Harzviskosität aufgrund niedriger Temperatur oder Alterung zu hoch; Die Verunreinigung der Teile verhindert die Benetzung des Harzes.
Korrekturen : Überprüfen Sie das tatsächliche Kammervakuum mit einem kalibrierten Messgerät. Entgasungszeit verlängern; Harztemperatur prüfen und anpassen; Stellen Sie sicher, dass die Teile vor dem Laden ordnungsgemäß gereinigt und getrocknet sind. Wenn die Probleme weiterhin bestehen, testen Sie es mit einem Harztyp mit niedrigerer Viskosität.
2. Hohlräume und Blasen in gefüllten Poren
Grundursachen : Luft wird beim Entgasen nicht vollständig entfernt; Harzausgasung unter Vakuum; Der Druck wird zu schnell ausgeübt, wodurch Restluft eingeschlossen wird.
Korrekturen : Vakuumhaltezeit verlängern; Überprüfen Sie das Harz auf gelöste Feuchtigkeit oder flüchtige Stoffe. Erhöhen Sie den Druck schrittweise, anstatt sofort den vollen Druck auszuüben. Bei wiederkehrenden Problemen sollten Sie einen zweistufigen Entgasungszyklus in Betracht ziehen.
3. Überschüssige Oberflächenrückstände und Reinigungsschwierigkeiten
Grundursachen : Harzviskosität zu hoch; unzureichende Ablaufzeit; Teile werden noch unter Vakuum aus dem Harz entfernt.
Korrekturen : Ablaufzeit optimieren; Verwenden Sie für komplexe Teile die Zentrifugalabschleuderung. Vor dem Ablassen das Vakuum unterbrechen, damit das Oberflächenharz abfließen kann. Überprüfen Sie in schweren Fällen die Harzauswahl – Formulierungen mit niedrigerer Viskosität hinterlassen im Allgemeinen dünnere Rückstände auf der Oberfläche.
4. Schlechte chemische Beständigkeit nach der Wartung
Grundursachen : Unterausgehärtetes Harz; falscher Harztyp für die Prozessflüssigkeit; unvollständige Füllung, wodurch Flüssigkeit hinter die Dichtung eindringen kann.
Korrekturen : Aushärtetemperatur und -zeit überprüfen; Überprüfen Sie die Kompatibilität des Harzes mit den tatsächlichen Betriebsflüssigkeiten und Temperaturen. Verbessern Sie die Füllqualität durch Optimierung der Vakuumparameter. Für aggressive chemische Anwendungen sollten Sie auf Epoxid- oder Phenolharzsysteme anstelle von Standardmethacrylaten umsteigen.
Auswahl von Vakuumpumpen für chemische Imprägniersysteme
Die Vakuumpumpe ist das zentrale Hilfsmittel jedes Imprägnierzyklus. Die richtige Wahl hängt vom erforderlichen Vakuumniveau, der Harzchemie, dem Arbeitszyklus und der Anlagenumgebung ab.
1. Flüssigkeitsring-Vakuumpumpen
Flüssigkeitsringpumpen sind eine robuste und kostengünstige Wahl für allgemeine Imprägnierlinien, die im Bereich von 20–80 mbar betrieben werden.
Vorteile : Toleriert gegenüber Harzdämpfen und geringer Flüssigkeitsverschleppung; kühler Lauf ohne heiße Oberflächen; einfach und zuverlässig für den harten täglichen Gebrauch; niedrige Vorabkosten für größere Kammergrößen.
Einschränkungen : Es können keine tiefen Vakuumniveaus erreicht werden. verbraucht Seehundwasser; Risiko einer Kontamination der Dichtungsflüssigkeit mit bestimmten Harzchemikalien.
Geeignet für : Gussimprägnierung in großen Mengen, Verarbeitung von Graphitblöcken und Anlagen mit verfügbarem Prozesswasser.
2. Trockenklauen-Vakuumpumpen
Trockene Klauenpumpen bieten einen ölfreien Betrieb mit guter Toleranz gegenüber Prozessdämpfen und eignen sich daher gut für die saubere Imprägnierung mit mittlerem Vakuum.
Vorteile : 100 % ölfreier Gasweg; keine Gefahr einer Ölverunreinigung, die die Aushärtung des Harzes beeinträchtigt; geringer Wartungsaufwand; gutes Dampfhandling; kein Wasserverbrauch.
Einschränkungen : Endvakuum etwa 30–50 mbar, nicht geeignet für sehr feine Porosität, die ein tiefes Vakuum erfordert.
Geeignet für : Keramik- und Pulvermetallurgie-Imprägnierlinien, chemische Komponentenverarbeitung in Reinräumen und Anlagen, die Abwasser aus Flüssigkeitsringpumpen beseitigen möchten.
3. Trockene Schraubenvakuumpumpen
Trockene Schraubenpumpen liefern ein tiefes, stabiles Vakuum über einen weiten Druckbereich. Sie sind die erste Wahl für hochpräzise Imprägnierprozesse.
Vorteile : Erreicht ein tiefes Vakuum unter 1 mbar für dichte, feinporöse Materialien; ausgezeichnete Dampfbehandlung mit ummantelter Temperaturregelung; hochkorrosionsbeständige Konfigurationen verfügbar; VFD-Steuerung für präzise Vakuumprofilierung.
Einschränkungen : Höchste Anfangsinvestition.
Geeignet für : Hochwertige Feinkeramikimprägnierung, chemische Komponenten in Luft- und Raumfahrtqualität und Prozesse, die eine präzise, wiederholbare Vakuumsteuerung erfordern.
Praktischer Hinweis: Unabhängig vom Pumpentyp empfehlen wir immer, vor der Pumpe einen Brüdenkondensator und einen Einlassabscheider zu installieren. Harzdämpfe und Monomerverschleppungen verunreinigen mit der Zeit jede Pumpe. Ein ordnungsgemäßer Einlassschutz reduziert die Wartungshäufigkeit und verdoppelt oder verdreifacht die Lebensdauer der Pumpe.
Abschluss
Die Vakuumimprägnierung ist eine bewährte und kostengünstige Möglichkeit, poröse chemische Komponenten in druckdichte, korrosionsbeständige Fertigteile umzuwandeln. Seine Leistung hängt jedoch vollständig von zwei Dingen ab: einer strengen Kontrolle der Prozessparameter und einem richtig dimensionierten, geschützten Vakuumsystem, das auf die Anwendung abgestimmt ist.
Viele Betriebe investieren in hochwertiges Harz und Präzisionswerkzeuge und sparen dann beim Vakuumsystem – nur um dann mit inkonsistenten Füllraten, hohem Ausschuss und häufigen Pumpenausfällen zu kämpfen. Ein Vakuumsystem, das die richtige Größe für die Kammer hat, vor Harzdämpfen geschützt und auf das erforderliche Vakuumniveau abgestimmt ist, amortisiert sich schnell durch weniger Ausschuss, weniger Verschwendung von Dichtmittel und weniger ungeplante Stillstände.
Wenn Sie eine neue Imprägnierlinie entwerfen, ein bestehendes System aufrüsten oder mit wiederkehrenden Qualitäts- oder Pumpenzuverlässigkeitsproblemen zu kämpfen haben, lohnt es sich, Ihre Anlage von einem Vakuumspezialisten überprüfen zu lassen. Oftmals kann eine relativ kleine Anpassung der Pumpengröße, des Einlassschutzes oder der Steuerungsstrategie zu messbaren Verbesserungen der Ausbeute und der Betriebskosten führen.
