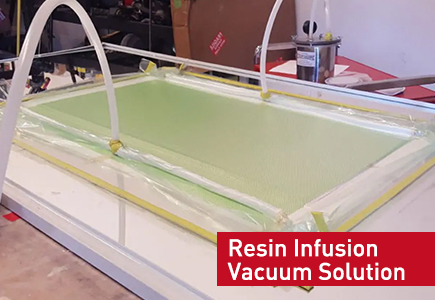

Harzinfusions-Vakuumlösung: Pumpen, Prozessoptimierung und Leitfaden zur Fehlerbehebung
Die Harzinfusion (auch bekannt als vakuumunterstütztes Harztransferformen, VARTM) ist das vorherrschende Herstellungsverfahren für Hochleistungsverbundteile, von Rotorblättern von Windkraftanlagen und Schiffsrümpfen bis hin zu Komponenten für die Luft- und Raumfahrt und Kohlefaserstrukturen für Automobile. Der gesamte Prozess – von der Faserimprägnierung bis zur endgültigen Aushärtung – beruht vollständig auf einer stabilen, zuverlässigen Harzinfusions-Vakuumlösung, die den Harzfluss antreibt, eingeschlossene Luft entfernt und einen konstanten Verdichtungsdruck aufrechterhält.
Ein schlecht ausgelegtes Vakuumsystem führt zu Hohlräumen, unvollständiger Benetzung, Harzverschwendung und sogar zum vollständigen Ausschuss von Teilen. Bei der großtechnischen Industrieproduktion kann ein einziger Vakuumausfall während der Aushärtung zu Materialverlusten und Produktionsausfällen in Höhe von mehreren zehntausend US-Dollar führen. Die Auswahl der richtigen Vakuumpumpentechnologie, Schutzeinrichtung und Systemkonfiguration ist daher eine entscheidende Entscheidung für jeden Verbundwerkstoffhersteller.
In diesem Leitfaden erläutern wir alles, was Sie über Vakuumlösungen für die Harzinfusion wissen müssen: Kernprozessanforderungen, bewährte Pumpentechnologien, Schritt-für-Schritt-Auswahlkriterien, Lösungen für häufig auftretende Probleme wie Harzrückfluss und Systemkonfigurationen in Industriequalität für die kontinuierliche Produktion.
Warum ein professionelles Vakuumsystem für die Harzinfusion von entscheidender Bedeutung ist
Beim Harzinfusionsprozess entsteht in einem versiegelten Vakuumbeutel ein Druckunterschied: Atmosphärendruck drückt flüssiges Harz durch die Faserverstärkung, während die Vakuumquelle Luft und überschüssige flüchtige Stoffe absaugt. Das Vakuumsystem ist die zentrale Antriebseinheit, die dies ermöglicht, und seine Leistung bestimmt direkt die Qualität des Endteils.
Ohne ein richtig dimensioniertes und geschütztes Vakuumsystem:
Eingeschlossene Luft verbleibt im Laminat, wodurch Hohlräume entstehen und die strukturelle Festigkeit um 20–40 % verringert wird.
Ein ungleichmäßiger Vakuumdruck führt zu einem ungleichmäßigen Harzfluss, was zu trockenen Stellen und unvollständiger Imprägnierung führt
Flüssiges Harz wird in die Pumpe gesaugt, härtet in der Kammer aus und verursacht irreversible Schäden an der Ausrüstung
Lösungsmitteldämpfe aus Polyester- oder Vinylesterharzen zersetzen das Pumpenöl und beschleunigen die Korrosion
Vakuumabfälle während des Aushärtungszyklus führen zur Delaminierung und zum vollständigen Ausschuss des Teils
Bei großen Komponenten wie Rotorblättern von Windkraftanlagen und Schiffsrümpfen, die eine kontinuierliche Vakuumhaltung von 8 bis 24 Stunden erfordern, ist die Systemzuverlässigkeit der wichtigste Faktor für die Produktionsausbeute.
Wichtige Vakuumanforderungen für eine hochwertige Harzinfusion
Nicht alle industriellen Vakuumpumpen sind für die Harzinfusion geeignet. Um konsistente Ergebnisse in Produktionsqualität zu liefern, muss eine Vakuumlösung die folgenden fünf Kernanforderungen erfüllen:
1. Ausreichendes und stabiles Vakuumniveau
Eine qualitativ hochwertige Infusion erfordert einen absoluten Druck von 20 mbar oder weniger (entspricht 98 %+ Vakuum), um eingeschlossene Luft vollständig zu entfernen und einen niedrigen Hohlraumgehalt zu erreichen. Für Luft- und Raumfahrt- und Hochleistungsstrukturteile wird ein Absolutdruck von 5–10 mbar empfohlen. Das System muss dieses Niveau während des gesamten Infusions- und Aushärtezyklus konstant halten, ohne Druckspitzen oder -abfälle.
2. Ausreichende Pumpgeschwindigkeit für schnelles Herunterziehen
Die Pumpe muss den Beutel und die Form schnell evakuieren, um die Infusion zu starten, bevor das Harz zu gelieren beginnt. Die erforderliche Saugleistung hängt von der Teilegröße ab: Kleine Werkstattteile benötigen 10–20 m³/h, während die Produktion großer Windflügel 100+ m³/h pro Form erfordert. Eine ausreichende Durchflussrate gleicht auch kleinere Beutellecks aus und verhindert einen Druckverlust während des aktiven Harzflusses.
3. Schutz vor Harzeintritt
Das versehentliche Ansaugen von Harz ist eine der Hauptursachen für Pumpenausfälle bei der Herstellung von Verbundwerkstoffen. Ein geeignetes Infusionsvakuumsystem muss über mehrstufige Harzfallen und einen Überlaufschutz verfügen, um flüssiges Harz zu blockieren, bevor es die Pumpkammer erreicht. Für die Massenproduktion werden zusätzliche Sicherheitssensoren und Absperrventile empfohlen.
4. Chemische Beständigkeit gegenüber Harzdämpfen
Ungesättigte Polyester- und Vinylesterharze setzen unter Vakuum Styrol und andere flüchtige Bestandteile frei. Diese Dämpfe können das Pumpenöl verunreinigen, zur Beschädigung der Dichtungen führen und interne Komponenten korrodieren lassen. Die Vakuumlösung muss für die Handhabung chemischer Dämpfe konfiguriert sein, entweder durch ölabgedichtete Konstruktionen mit hoher Ölkapazität oder Trockenpumpentechnologien mit korrosionsbeständigen Materialien.
5. Kontinuierliche Betriebszykluszuverlässigkeit
Industrielle Harzinfusions- und Nachhärtungszyklen können 12–24 Stunden ununterbrochen laufen. Die Vakuumpumpe muss für den Dauerbetrieb ausgelegt sein, über eine effektive Wärmeableitung und langlebige Komponenten verfügen, um Überhitzung oder vorzeitigen Verschleiß bei langen Produktionsläufen zu vermeiden.
Gängige Vakuumpumpentypen für Harzinfusionsprozesse
Unterschiedliche Produktionsmaßstäbe, Harztypen und Qualitätsanforderungen erfordern unterschiedliche Vakuumtechnologien. Nachfolgend sind die am häufigsten verwendeten Pumpentypen für die Harzinfusion mit ihren Vorteilen, Einschränkungen und idealen Anwendungen aufgeführt.
1. Ölgeschmierte einstufige Drehschieber-Vakuumpumpen
Ölgedichtete einstufige Drehschieberpumpen sind die am weitesten verbreitete Lösung für die Harzinfusion, von kleinen Fertigungsbetrieben bis hin zu mittelgroßen Produktionslinien. Sie verwenden Vakuumöl zum Abdichten und Kühlen der Pumpkammer und liefern so ein zuverlässiges Vakuum zu wettbewerbsfähigen Kosten.
Vorteile: Geringe Anfangsinvestition; ausgezeichnetes Vakuumniveau (bis zu 0,5 mbar absolut); kompakte Größe; nachgewiesene Zuverlässigkeit für den allgemeinen Einsatz in Verbundwerkstoffen; große Auswahl an verfügbaren Größen.
Einschränkungen: Erfordert regelmäßige Ölwechsel bei der Verarbeitung von Styrolharzen; Ohne geeignete Fallen führt das Eindringen von Harz zu dauerhaften Schäden.
Geeignet für: Allgemeine Glasfaser- und Kohlefaserinfusion, Produktion kleiner bis mittlerer Teile, Werkstätten mit gemischten Verbundprozessen.
Hinweis: Zweistufige Drehschieberpumpen werden für den kontinuierlichen Harzinfusionsbetrieb nicht empfohlen. Sie sind für Tiefvakuumanwendungen konzipiert und weisen bei kontinuierlichem Betrieb in den für Infusionsprozesse typischen höheren Druckbereichen eine schlechte Leistung auf.
2. Trockene Schraubenvakuumpumpen
Trockene Schraubenvakuumpumpen verwenden zwei ineinandergreifende Schraubenrotoren, um über einen weiten Druckbereich ein gleichmäßiges, pulsationsfreies Vakuum zu liefern. Sie sind die erste Wahl für die anspruchsvolle Verbundwerkstofffertigung.
Vorteile: Großer Betriebsdruckbereich; außergewöhnliche Dampfhandhabungskapazität; hochkorrosionsbeständige Konfigurationen verfügbar; extrem wartungsarm; Hohe Energieeffizienz mit VFD-Steuerung.
Einschränkungen: Höchste Anschaffungskosten.
Geeignet für: Herstellung von Verbundwerkstoffen in Luft- und Raumfahrtqualität, Herstellung großer Windflügel, zentrale Vakuumsysteme mit mehreren Formen, Anlagen, die keine Ölverschmutzung erfordern.
3. Flüssigkeitsring-Vakuumpumpen
Flüssigkeitsring-Vakuumpumpen verwenden Wasser oder eine andere Arbeitsflüssigkeit, um die Vakuumdichtung zu bilden. Sie sind äußerst tolerant gegenüber der Übertragung von Flüssigkeiten und Dämpfen.
Vorteile: Immun gegen Schäden durch die Verschleppung von flüssigem Harz; eignet sich hervorragend für den Umgang mit großen Lösungsmitteldampfmengen; grundsätzlich sicher für brennbare Harzsysteme; einfache und robuste Konstruktion.
Einschränkungen: Begrenztes Endvakuum (begrenzt durch den Dampfdruck des Arbeitsmediums); höherer Wasser- und Energieverbrauch.
Geeignet für: Großvolumige offene Form- und Infusionslinien mit styrolreichen Harzen, anspruchsvolle industrielle Verbundwerkstoffproduktion.
So wählen Sie die richtige Harzinfusions-Vakuumlösung aus
Die Wahl des optimalen Vakuumsystems hängt von Ihrem Produktionsmaßstab, der Harzchemie, der Teilegröße und den langfristigen Kostenzielen ab. Befolgen Sie diesen 5-stufigen Auswahlrahmen:
1. Passen Sie die Pumpgeschwindigkeit an das Volumen und die Menge des Teils an
Berechnen Sie Ihr gesamtes Formvolumen und die Anzahl der gleichzeitigen Stationen und fügen Sie dann eine Sicherheitsmarge von 30–50 % hinzu, um Lecks und Strömungswiderstand zu berücksichtigen.
Tischgerät und Kleinteile (≤1 m²): 10–20 m³/h einstufige Flügelzellenpumpe
Mittlere Teile und Einzelform: 30–60 m³/h Flügelzellen- oder Klauenpumpe
Große Teile- und Multiformenproduktion: 100+ m³/h Klauen-, Schnecken- oder Flüssigkeitsringsystem
2. Passen Sie die Pumpentechnologie an den Harztyp an
Epoxidharzsysteme: Standardmäßige einstufige Drehschieberpumpen funktionieren gut mit einfachen Harzfallen.
Polyester-/Vinylesterharze: Bevorzugen Sie Trockenklauen-, Trockenschnecken- oder Flüssigkeitsringpumpen, um eine schnelle Ölzersetzung durch Styroldämpfe zu vermeiden.
Hochkorrosive Harzsysteme: Wählen Sie Pumpen mit medienberührenden Teilen aus Edelstahl und PTFE-Dichtungen.
3. Bewerten Sie Schutz- und Sicherheitskonfigurationen
Jede Infusionsvakuumanlage benötigt mindestens einen Harzauffangbehälter mit hoher Kapazität zwischen der Form und der Pumpe. Für produktionskritische Vorgänge fügen Sie Folgendes hinzu:
Sekundäre Überlaufsicherheitsfallen
Vakuumniveausensoren mit automatischer Abschaltung
Einlassfilter und Brüdenkondensatoren für lösungsmittelintensive Prozesse
4. Berücksichtigen Sie die Gesamtbetriebskosten
Der Anschaffungspreis beträgt nur einen Bruchteil der Lebenszeitkosten. Vergleichen:
Ölwechselhäufigkeit und Entsorgungskosten für ölgedichtete Pumpen
Verbrauchsmaterial-Austauschzyklen für Trockenpumpen
Energieverbrauch, insbesondere bei 24/7-Betrieb
Erwartete Lebensdauer und Ersatzteilverfügbarkeit
Häufige Vakuumprobleme bei Harzinfusionen und -lösungen
Auch bei richtig dimensionierter Ausrüstung können betriebliche Probleme auftreten. Nachfolgend sind die häufigsten vakuumbedingten Probleme und ihre bewährten Lösungen aufgeführt:
1. Unzureichendes Vakuum/langsames Herunterziehen
Ursachen: Undichtigkeiten im Vakuumbeutel oder in den Anschlüssen; unterdimensionierte Pumpe; verstopfter Einlassfilter; Verschlechtertes Pumpenöl (ölgedichtete Modelle).
Lösungen: Führen Sie vor jeder Infusion einen Druckanstiegs-Lecktest durch. Beutelkanten und Anschlüsse mit Butylband abdichten; Filter reinigen oder ersetzen; Verunreinigtes Pumpenöl wechseln; Upgrade auf eine Pumpe mit höherem Durchfluss für große Formen.
2. Harzrückfluss in die Vakuumpumpe
Ursachen: Fehlende oder zu kleine Harzfalle; Bedienerfehler, der dazu führt, dass Harz am Auslass vorbeiläuft; Überlauf aufgrund unkontrollierter Durchflussmenge.
Lösungen: Installieren Sie ordnungsgemäß dimensionierte Harzauffangbehälter mit ausreichend Fassungsvermögen; Fügen Sie sekundäre Überlauffallen für Prozesse mit hohem Risiko hinzu. schulen Sie die Bediener darin, die Fließfront zu überwachen und Leitungen rechtzeitig abzuklemmen; Bei wiederkehrenden Problemen ein Upgrade auf Flüssigkeitsring- oder Trockenklauenpumpen mit höherer Flüssigkeitstoleranz durchführen.
3. Vakuumschwankungen während der Aushärtung
Ursachen: Entstehen von Beutellecks; Überhitzung der Pumpe; Dampfabgabe von Harz oder Feuchtigkeit im Stoff.
Lösungen: Führen Sie vor der Infusion immer einen vollständigen Dichtheitstest durch; Stellen Sie die Belüftung und Kühlung der Pumpe sicher. Verwenden Sie Dampfkondensatoren für leichtflüchtige Harze. Verwenden Sie bei kritischen Produktionen einen Vakuumspeichertank, um Druckschwankungen auszugleichen.
4. Schnelle Verschlechterung des Pumpenöls (ölgedichtete Pumpen)
Ursachen: Styrol- und Lösungsmitteldämpfe lösen sich im Pumpenöl; Feuchtigkeit aus feuchter Umgebung oder nassen Materialien.
Lösungen: Verwenden Sie die Gasballastfunktion, um die Dampfkondensation zu reduzieren; Einlass-Dampfabscheider installieren; Ölwechselintervalle verkürzen; Um eine langfristige Verbesserung zu erzielen, wechseln Sie auf die Trockenklauen- oder Schraubenpumpentechnologie.
5. Überhitzung und Abschaltung der Pumpe
Ursachen: Verstopfte Kühlöffnungen; Dauerbetrieb bei extremem Druck; übermäßige Dampfbelastung.
Lösungen: Kühlrippen reinigen und für ausreichenden Luftstrom um die Pumpe sorgen; Überprüfen Sie, ob die Pumpe für den Dauerbetrieb ausgelegt ist. Fügen Sie eine Dampfvorbehandlung hinzu, um die thermische Belastung der Pumpe zu verringern.
FAQs
F: Welches Vakuumniveau benötige ich für die Harzinfusion?
Für die allgemeine Glasfaserinfusion ist ein Vakuum von mindestens 95–98 % (20–50 mbar absolut) Standard. Für Hochleistungsteile aus Kohlefaser und der Luft- und Raumfahrt wird ein Vakuum von über 99 % (≤ 10 mbar absolut) empfohlen, um einen minimalen Hohlraumgehalt zu erreichen. Führen Sie vor Beginn der Infusion immer einen Dichtheitstest durch, um einen stabilen Druck zu bestätigen.
F: Kann ich eine zweistufige Drehschieberpumpe zur Harzinfusion verwenden?
Es wird nicht für den kontinuierlichen Produktionseinsatz empfohlen. Zweistufige Pumpen sind für tiefe, kurzzeitige Vakuumaufgaben konzipiert und funktionieren nicht gut, wenn sie kontinuierlich in den relativ höheren Druckbereichen der Harzinfusion laufen. Für diese Anwendung sind einstufige ölgeschmierte Flügelzellenpumpen weitaus besser geeignet.
F: Wie verhindere ich, dass Harz in meine Vakuumpumpe gelangt?
Installieren Sie immer einen Harzauffangbehälter (Harzfalle) der richtigen Größe zwischen der Form und dem Pumpeneinlass. Fügen Sie für zusätzlichen Schutz einen zweiten Überlauf-Sicherheitsabscheider hinzu. Schulen Sie die Bediener darin, die Fließfront des Harzes zu überwachen und die Vakuumleitung abzuklemmen, bevor das Harz den Auslass erreicht. Für die Produktion großer Mengen sollten Sie Trockenklauen- oder Flüssigkeitsringpumpen in Betracht ziehen, die gelegentliches Eindringen von Flüssigkeiten unbeschadet tolerieren.
F: Ölversiegelte oder trockene Vakuumpumpe für die Harzinfusion: Was ist besser?
Ölgedichtete Drehschieberpumpen haben geringere Vorlaufkosten und liefern ein tieferes Vakuum, was sie ideal für die Epoxidharzverarbeitung und kleinere Betriebe macht. Trockene Klauen- oder Schraubenpumpen haben einen geringeren Langzeitwartungsaufwand, widerstehen Lösungsmitteldämpfen besser und vermeiden Ölverschwendung, wodurch sie besser für die Produktion von Polyesterharzen in großen Mengen geeignet sind. Wählen Sie basierend auf Ihrem Harztyp, Ihrem Produktionsvolumen und Ihren Gesamtkostenpräferenzen.
F: Welche Vorteile bietet ein zentrales Vakuumsystem für die Harzinfusion?
Ein zentrales Vakuumsystem verteilt die Vakuumleistung auf mehrere Formen und reduziert so die Gesamtzahl der Geräte und den Energieverbrauch. Es ermöglicht eine zentralisierte Wartung, ruhigere Werkshallen und eine einfachere Hinzufügung redundanter Backup-Pumpen, um Produktionsausfälle zu verhindern. Es ist die kostengünstigste Konfiguration für Einrichtungen mit drei oder mehr aktiven Infusionsstationen.
Abschluss
Eine hochwertige Harzinfusions-Vakuumlösung ist die Grundlage für eine konsistente Produktion von Verbundwerkstoffteilen mit wenigen Hohlräumen. Durch die Auswahl der richtigen Pumpentechnologie, die Implementierung eines geeigneten Harzschutzes und die richtige Dimensionierung des Systems für Ihren Produktionsmaßstab können Sie die Ausschussquote erheblich reduzieren, die Lebensdauer der Ausrüstung verlängern und die Gesamtbetriebskosten senken.
Ganz gleich, ob Sie eine einzelne Pumpe für eine Werkstatt-Infusionsstation, ein produktionsbereites System für eine Windradanlage oder eine maßgeschneiderte zentrale Vakuumlösung für eine komplette Verbundwerkstofffertigungsanlage benötigen, Wordfik kann eine maßgeschneiderte, weltweit zertifizierte Lösung mit umfassendem technischen Support bieten. Kontaktieren Sie noch heute unsere Vakuumexperten für eine kostenlose Prozessbewertung und einen Systemdesignvorschlag.
