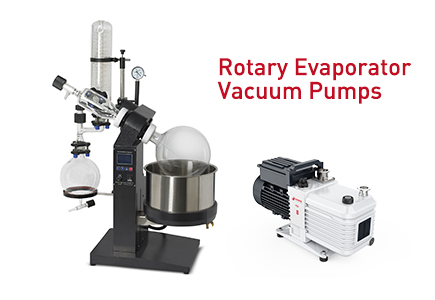

Rotationsverdampfer-Vakuumpumpe: Typen, Auswahl und Ölrückflusslösungen
Ein Rotationsverdampfer (Rotovap) ist ein Kerngerät in chemischen Labors, pharmazeutischer Forschung und Entwicklung, Feinchemikalienproduktion und Lösungsmittelrückgewinnungsprozessen. Seine Fähigkeit, Lösungsmittel bei niedrigen Temperaturen sanft zu entfernen, beruht vollständig auf einer stabilen, steuerbaren Vakuumquelle – der Rotationsverdampfer-Vakuumpumpe.
Eine falsch abgestimmte Vakuumpumpe verlangsamt nicht nur die Verdampfungseffizienz, sondern birgt auch das Risiko von Probenkontamination, Gerätekorrosion und häufigen Ausfallzeiten. Von kleinen Tischlaborgeräten gepaart mit Membranpumpen bis hin zu großen industriellen Rotovap-Systemen mit Schraubenpumpenantrieb: Die Auswahl der richtigen Technologie wirkt sich direkt auf die Chargenkonsistenz und die Gesamtbetriebskosten aus.
In diesem Leitfaden erläutern wir alles, was Sie über Vakuumpumpen für Rotationsverdampfer wissen müssen: Kernfunktionen, gängige Pumpentypen, Schritt-für-Schritt-Auswahlkriterien, Fehlerbehebung bei Ölrückfluss und anderen häufigen Problemen sowie reale Industrielösungen für Umgebungen mit korrosiven Lösungsmitteln.
Warum eine Vakuumpumpe für Rotationsverdampfer von entscheidender Bedeutung ist
Bei der Rotationsverdampfung wird der Innendruck des Systems reduziert, um den Siedepunkt von Lösungsmitteln zu senken. Dies ermöglicht eine sanfte Verdampfung, ohne hitzeempfindliche Verbindungen zu beschädigen. Die Vakuumpumpe ist die Komponente, die diese Unterdruckumgebung erzeugt und aufrechterhält.
Ohne eine richtig dimensionierte Vakuumpumpe:
Lösungsmittel können bei der Zieltemperatur nicht sieden, was die Verarbeitungszeit verlängert
Vakuumschwankungen führen zu Lösungsmittelstößen, Probenverlust und Sicherheitsrisiken
Aggressive Lösungsmitteldämpfe gelangen in die Pumpe und verursachen vorzeitige Korrosion und Ausfälle
Ölrückfluss aus geschmierten Pumpen verunreinigt Proben und ruiniert Produktionschargen
Die Lösungsmittelrückgewinnungsraten sinken, was zu mehr Materialverschwendung und Umweltemissionen führt
Bei Rotationsverdampfungssystemen im industriellen Maßstab und OEM-Herstellern von Rotationsverdampfern bestimmt das Vakuumsystem direkt die Produktzuverlässigkeit, die Zufriedenheit der Endbenutzer und die After-Sales-Kosten.
Hauptfunktionen einer Rotationsverdampfer-Vakuumpumpe
Eine hochwertige Rotationsvakuumpumpe bietet mehr als nur Saugwirkung. Es erfüllt im Verdampfungsprozess vier Kernaufgaben:
Präzise Druckregelung: Hält stabile Vakuumniveaus aufrecht, um dem Siedepunkt verschiedener Lösungsmittel gerecht zu werden, von Ethanol und Wasser bis hin zu Dichlormethan und Ölen mit hohem Siedepunkt.
Kontinuierliche Dampfabsaugung: Entfernt verdampften Lösungsmitteldampf rechtzeitig, um einen Druckanstieg im System zu verhindern und eine gleichmäßige Verdampfungsrate aufrechtzuerhalten.
Verhinderung von Kontamination: Verhindert bei ölgeschmierten Modellen den Ölrückfluss in das Verdampfungssystem. Bei ölfreien Modellen wird der Ölkontakt vollständig eliminiert, um die Probenreinheit zu schützen.
Prozesssicherheit: Verhindert den Lösungsmittelrückfluss, kontrolliert die Schaumbildung und erfüllt die Anforderungen an Gefahrenbereiche für Umgebungen mit brennbaren Lösungsmitteln.
Gängige Arten von Vakuumpumpen für Rotationsverdampfer
Unterschiedliche Rotationsverdampferkonfigurationen – von kleinen Labor-Tischgeräten bis hin zu großen industriellen Produktionssystemen – erfordern unterschiedliche Vakuumpumpentechnologien. Nachfolgend sind die am häufigsten verwendeten Typen mit ihren Vor- und Nachteilen und idealen Anwendungen aufgeführt.
1. Ölgeschmierte zweistufige Drehschieber-Vakuumpumpen
Ölgedichtete zweistufige Drehschieberpumpen sind die traditionellste und am besten geeignete Lösung für Rotationsverdampfer. Sie verwenden rotierende Flügel und Vakuumöl, um eine dichte Abdichtung zu erzeugen und ein tiefes, ultimatives Vakuumniveau zu liefern.
Vorteile: Geringe Anschaffungskosten, tiefes Endvakuum (bis zu 0,001 mbar bei zweistufigen Modellen), hohe Sauggeschwindigkeit für ihre Größe, geeignet für Lösungsmittel mit niedrigem Siedepunkt und für den allgemeinen Einsatz.
Einschränkungen: Modelle mit Riemenantrieb minderer Qualität neigen beim Abschalten zum Ölrückfluss; Lösungsmitteldämpfe können das Pumpenöl verunreinigen und einen regelmäßigen Ölwechsel erforderlich machen. ohne Vorbehandlung nicht ideal für stark korrosive Lösungsmittel.
Geeignet für: Allgemeine Labor- und Industrie-Rotovaps, nicht korrosive organische Lösungsmittel, Anwendungen, bei denen tiefes Vakuum mit kontrolliertem Budget im Vordergrund steht.
2. Membran-Vakuumpumpen
Membran-Vakuumpumpen arbeiten mit hin- und hergehenden flexiblen Membranen, um Gas zu bewegen, ohne dass sich Schmieröl in der Pumpkammer befindet. Sie sind die am weitesten verbreitete ölfreie Option für kleine bis mittelgroße Laborrotationsverdampfer.
Vorteile: 100 % ölfreier Betrieb ohne Risiko einer Probenkontamination; ausgezeichnete chemische Beständigkeit mit PTFE-Membranen und -Dichtungen; geringer Wartungsaufwand, kein Ölwechsel erforderlich; leiser Betrieb für Laborumgebungen.
Einschränkungen: Begrenztes Endvakuum (typischerweise 1–10 mbar) und geringere Sauggeschwindigkeit im Vergleich zu Drehschiebermodellen; Nicht geeignet für hohe Dampfbelastung oder große industrielle Rotationsverdampfer.
Geeignet für: Tisch-Laborrotationsverdampfer, Anwendungen in der analytischen Chemie, Prozesse, die eine hohe Probenreinheit mit milden bis mittelschweren organischen Lösungsmitteln erfordern.
3. Klauenvakuumpumpen
Klauen-Vakuumpumpen nutzen berührungslose Klauenrotoren zur Vakuumerzeugung, ohne Verschleißteile in der Schöpfkammer und mit hervorragendem Trockenlaufverhalten.
Vorteile: Außergewöhnliche Korrosionsbeständigkeit bei Konstruktion mit beschichteten oder Edelstahlkammern; bewältigt große Mengen Lösungsmitteldampf; lange Lebensdauer bei minimalem Wartungsaufwand.
Einschränkungen: Höhere Investitionskosten; Größere Stellfläche bei gleicher Saugleistung.
Geeignet für: Rotationsverdampfungssysteme im industriellen Maßstab, Prozesse mit korrosiven Lösungsmitteln (Säuren, halogenierte Lösungsmittel), chemische Produktionslinien mit hohem Durchsatz.
4. Flüssigkeitsring-Vakuumpumpen
Flüssigkeitsringpumpen verwenden ein Arbeitsmedium (normalerweise Wasser), um eine Dichtung zu bilden und ein Vakuum zu erzeugen.
Vorteile: Verträgt Flüssigkeitsverschleppungen und Lösungsmitteldämpfe sehr gut; grundsätzlich sicher für brennbare Lösungsmittel; einfache und robuste Konstruktion.
Einschränkungen: Begrenztes Endvakuum (begrenzt durch den Dampfdruck des Arbeitsmediums); höherer Wasser- und Energieverbrauch.
Geeignet für: Hochleistungs-Industrierotovap-Systeme, Prozesse mit hoher Dampfbelastung, Lösungsmittelrückgewinnung in explosionsgefährdeten Bereichen.
5. Trockene Schraubenvakuumpumpen
Trockene Schraubenvakuumpumpen verwenden zwei ineinandergreifende Schrauben, um ein kontinuierliches, pulsationsfreies Vakuum mit hoher Effizienz zu liefern, ohne dass sich Öl in der Pumpkammer befindet.
Vorteile: Großer Betriebsdruckbereich; ausgezeichnete Dampfhandhabungskapazität; 100 % ölfrei, sodass keine Probenkontamination entsteht; hohe Energieeffizienz mit VFD-Steuerung; Extrem wartungsarm für Dauerbetrieb.
Einschränkungen: Höchste Vorabkosten unter den Optionen.
Geeignet für: Rotationsverdampfung in der chemischen Produktion im großen Maßstab, Zentralvakuumsysteme mit mehreren Rotationsverdampfern, hochreine pharmazeutische Prozesse und Anwendungen, die keine Ölverunreinigung erfordern.
So wählen Sie die richtige Vakuumpumpe für Ihren Rotationsverdampfer aus
Bei der Auswahl einer Vakuumpumpe für einen Rotationsverdampfer geht es nicht nur darum, die stärkste Saugkraft auszuwählen. Sie müssen die Pumpe an Ihren Lösungsmitteltyp, die Kolbengröße, den Produktionsmaßstab und die regionalen Sicherheitsstandards anpassen. Befolgen Sie diese 5 Schlüsselkriterien:
1. Passen Sie Vakuumniveau und Pumpgeschwindigkeit an Ihre Lösungsmittel an
Bestätigen Sie zunächst den Siedepunkt Ihrer Lösungsmittel bei Betriebsvakuum und wählen Sie dann eine Pumpe mit ausreichendem Endvakuum und ausreichender Durchflussrate aus:
Für gängige Lösungsmittel (Ethanol, Wasser, Ethylacetat): Ein Vakuum von 10–100 mbar ist normalerweise ausreichend, und Membranpumpen eignen sich für kleine Anlagen.
Für Lösungsmittel mit niedrigem Siedepunkt (Dichlormethan, Aceton, Diethylether): Ein Vakuum von 0,1–10 mbar wird empfohlen und zweistufige Drehschieber- oder Trockenschneckenpumpen werden bevorzugt.
Für Lösungsmittel mit hohem Siedepunkt (Öle, Polymere, Glycerin): Möglicherweise ist ein tiefes Vakuum <0,1 mbar erforderlich, und es werden hochwertige zweistufige Flügelzellen- oder Trockenschneckenpumpen benötigt.
Die Pumpgeschwindigkeit sollte der Größe des Verdampferkolbens und der Verdampfungsrate entsprechen. Eine unterdimensionierte Pumpe verlangsamt die Produktion; Eine überdimensionierte Pumpe verschwendet Energie und kann zu Lösungsmittelaustritten führen.
2. Priorisieren Sie die chemische Kompatibilität und Kontaminationskontrolle
Bei der chemischen Rotationsverdampfung wird zwangsläufig Lösungsmitteldampf in die Pumpe gesaugt. Wählen Sie Baumaterialien basierend auf Ihren Anforderungen an die Aggressivität und Reinheit des Lösungsmittels:
Für milde organische Lösungsmittel und kleine Laboreinrichtungen: PTFE-Membranpumpen bieten saubere, wartungsarme Leistung.
Für allgemeine Produktionszwecke mit mäßiger Lösungsmittelbelastung: Zweistufige ölgeschmierte Drehschieberpumpen mit Rückflussverhinderer-Ventilkonstruktion liefern hohe Leistung zu geringeren Kosten.
Für korrosive Lösungsmittel (Essigsäure, Salzsäure, Chloroform): Wählen Sie Pumpen mit PTFE-Dichtungen, beschichteten Kammern oder benetzten Teilen aus Edelstahl, wie z. B. Klauenpumpen oder Trockenschneckenpumpen.
Für schadstofffreie pharmazeutische und feinchemische Prozesse: Ölfreie Trockenschneckenpumpen sind die zuverlässigste Langzeitlösung.
3. Bewerten Sie die Anti-Rückfluss-Leistung
Bei ölgeschmierten Pumpenoptionen ist das Anti-Rückfluss-Design ein nicht verhandelbares Merkmal für Rotationsverdampferanwendungen. Kostengünstigen zweistufigen Pumpen mit Riemenantrieb fehlen häufig zuverlässige Rückschlagventile, was dazu führt, dass beim Abschalten häufig Öl in das Verdampfungssystem angesaugt wird. Stellen Sie stets sicher, dass die Pumpe zum Schutz der Proben über eine integrierte Rückflussverhinderer-Ventilstruktur verfügt.
4. Bewerten Sie die gesamten Betriebs- und Wartungskosten
Der Erstkaufpreis ist nur ein Teil der Gesamtkosten. Berücksichtigen Sie:
Ölwechselhäufigkeit und Abfallentsorgungskosten für ölgeschmierte Pumpen
Membran- und Filterwechselzyklen für ölfreie Pumpen
Erwartete Lebensdauer und Ersatzteilverfügbarkeit
Energieverbrauch, insbesondere bei 24/7-Betrieb
5. Überprüfen Sie die Sicherheits- und regionalen Compliance-Standards
Für Industrieanlagen und OEM-Ausrüstung muss die Pumpe die örtlichen Sicherheits- und Umweltvorschriften erfüllen:
EU-Markt: CE-Zertifizierung, ATEX-Zertifizierung für explosionsgefährdete Bereiche
EAEU-Markt: EAC-Zertifizierung
Indischer und südasiatischer Markt: Einhaltung lokaler elektrischer Sicherheits- und Umweltnormen
Globaler Umweltschutz: ROHS-Konformität für Grenzwerte für gefährliche Stoffe
Qualitätssysteme: ISO 9001-zertifizierte Fertigung für gleichbleibende Qualität
Häufige Probleme und Fehlerbehebung bei Rotationsverdampfer-Vakuumpumpen
Selbst gut ausgewählte Pumpen können bei unsachgemäßer Verwendung oder mangelnder Wartung Probleme entwickeln. Hier sind die häufigsten Probleme und ihre Lösungen:
1. Unzureichendes Vakuum / langsames Abpumpen
Mögliche Ursachen: Systemlecks an Glasverbindungen oder Dichtungen; verschlissene Pumpenflügel oder Membranen; verstopfter Einlassfilter; verunreinigtes Pumpenöl (für ölgedichtete Modelle).
Fehlerbehebungen: Führen Sie einen Dichtheitstest am gesamten Rotationsverdampfersystem durch. Ersetzen Sie abgenutzte Dichtungen, Flügel oder Membranen. Einlassfilter reinigen oder ersetzen; Pumpenöl wechseln und auf Verschmutzung prüfen.
2. Vakuumschwankungen während des Betriebs
Mögliche Ursachen: Schäumen oder Anstoßen des Lösungsmittels; teilweise Verstopfung der Saugleitung; Instabiler Pumpenbetrieb aufgrund von Überhitzung.
Korrekturen: Reduzieren Sie die Verdampfungstemperatur oder passen Sie das Vakuumniveau an, um die Schaumbildung zu kontrollieren; Saugleitungen prüfen und reinigen; Sorgen Sie für ausreichende Belüftung rund um die Pumpe.
3. Pumpenkorrosion und vorzeitiger Ausfall
Mögliche Ursachen: Verwendung einer nicht korrosionsbeständigen Pumpe mit aggressiven Lösungsmitteln; fehlender Dampfeinschluss am Einlass; Kein Gasballastverbrauch.
Korrekturen: Installieren Sie eine Kühlfalle oder einen Dampfkondensator vor dem Pumpeneinlass; Upgrade auf ein korrosionsbeständiges Pumpenmodell; Verwenden Sie die Gasballastfunktion, um die Dampfkondensation in der Pumpe zu reduzieren.
4. Überhitzung der Pumpe
Mögliche Ursachen: Verstopfte Kühlöffnungen; Dauerbetrieb bei extremem Vakuum; Es gelangt zu viel Lösungsmitteldampf in die Pumpe.
Korrekturen: Kühlrippen reinigen und für ordnungsgemäßen Luftstrom sorgen; Stellen Sie sicher, dass die Pumpe für den Arbeitszyklus richtig dimensioniert ist. Fügen Sie eine Dampfvorbehandlung hinzu, um die thermische Belastung der Pumpe zu verringern.
5. Ölrückfluss in das Rotationsverdampfersystem
Mögliche Ursachen: Ausgefallene oder verschlissene Rückflussverhinderer bei ölgeschmierten Pumpen; unsachgemäßer Abschaltvorgang, der dazu führt, dass Öl in das System zurückfließt; Niedriger Ölstand oder minderwertiges Pumpenöl bei zweistufigen Modellen mit Riemenantrieb.
Korrekturen: Upgrade auf Pumpen mit integriertem Rückflussverhinderer; Befolgen Sie die richtige Abschaltreihenfolge (entlüften Sie das System, bevor Sie die Pumpe ausschalten). verschlissene Rückschlagventile ersetzen; Bei anhaltenden Problemen wechseln Sie zu ölfreien Pumpentechnologien.
Fallstudie: Wie Wordfik Ölrückflussprobleme für einen indischen Hersteller von Rotationsverdampfern löste
Kundenhintergrund
Ein führender Laborgerätehersteller in Indien, der sich auf Rotationsverdampfer spezialisiert hat, liefert seine Produkte an chemische Forschungs- und Entwicklungslabore, pharmazeutische Testeinrichtungen und Feinchemieunternehmen in ganz Südasien.
Kernherausforderung
Der Hersteller hatte seine Rotovap-Systeme lange Zeit mit generischen zweistufigen Drehschieber-Vakuumpumpen mit Riemenantrieb kombiniert. Endverbraucher berichteten häufig von einem Ölrückfluss in den Verdampferkolben während des Pumpenabschaltens, was zu Probenverunreinigungen und zur Zerstörung von Testchargen führte und zu hohen Reklamationsraten nach dem Verkauf und Garantiekosten für den Hersteller führte.
Der Kunde benötigte einen zuverlässigen Pumpenersatz, der den Ölrückfluss verhindert und gleichzeitig die Produktkostenstruktur einhält, ohne die Vakuumleistung zu beeinträchtigen.
Lösungsvorschläge von Wordfik
Nach der Bewertung der technischen Spezifikationen, des Zielmarkts und der Kostenanforderungen des Kunden stellte unser technisches Team zwei gezielte Optionen vor:
Ölfreie Trockenschrauben-Vakuumpumpe der DVX-Serie: Eine 100 % ölfreie Lösung, die das Risiko einer Ölverunreinigung vollständig eliminiert, ideal für hochreine pharmazeutische und Feinchemikalien-Anwendungsszenarien.
Zweistufige, ölgeschmierte Drehschieberpumpe von Wordfik: Eine kostengünstige Option mit einem integrierten Rückflussverhinderer-Ventildesign, das das Ansaugen von Öl beim Systemabschalten verhindert, die Vakuumleistung der Originalpumpe erreicht und gleichzeitig den Hauptproblempunkt behebt.
Prüfung und endgültige Auswahl
Der Kunde führte drei Monate lang parallele Leistungstests an beiden Pumpenmodellen durch und simulierte dabei den kontinuierlichen Laborbetrieb und wiederholte Start-Stopp-Zyklen, um die Anti-Rückfluss-Leistung, Vakuumstabilität und Haltbarkeit zu überprüfen.
Beide Pumpen lieferten konstante Vakuumniveaus, die vollständig den Spezifikationen des Kunden für den Rotationsverdampfer entsprachen.
Die zweistufige ölgeschmierte Pumpe zeigte dank ihrer optimierten Ventilstruktur und Dichtungskonstruktion in allen Testzyklen keinen Ölrückfluss.
Aus Gesamtkostensicht bot die zweistufige Drehschieberpumpe einen wettbewerbsfähigeren Preis, der der Produktpositionierung des Kunden und der allgemeinen Marktnachfrage entsprach.
Ergebnis
Der Kunde hat sich offiziell für die zweistufige ölgeschmierte Drehschieberpumpe von Wordfik als passende Standard-Vakuumquelle für Rotationsverdampfer der gesamten Serie entschieden. Seit der Umstellung sind die After-Sales-Beschwerden des Kunden im Zusammenhang mit Ölverunreinigungen um über 90 % zurückgegangen und die Zufriedenheit der Endbenutzer hat sich deutlich verbessert. Die beiden Parteien haben eine langfristige strategische Lieferpartnerschaft geschlossen.
FAQ
F: Membran- oder Drehschiebervakuumpumpe für Rotationsverdampfer: Was ist besser?
Membranpumpen sind ölfrei, wartungsarm und ideal für kleine Tischlabor-Rotovap-Geräte mit milden Lösungsmitteln. Drehschieberpumpen liefern ein tieferes Vakuum und eine höhere Pumpgeschwindigkeit und eignen sich daher besser für größere Systeme und niedrigsiedende Lösungsmittel. Wählen Sie basierend auf Ihrem Maßstab, Ihren Reinheitsanforderungen und Ihrem Lösungsmitteltyp.
F: Wie verhindere ich einen Ölrückfluss aus meiner Rotationsverdampfer-Vakuumpumpe?
Entlüften Sie immer zuerst das Vakuumsystem, bevor Sie die Pumpe abschalten, um ein Absaugen zu vermeiden. Wählen Sie für eine langfristige Zuverlässigkeit Pumpen mit eingebauten Rückflussverhinderungsventilen, wie z. B. die zweistufigen ölgeschmierten Drehschieberpumpen von Wordfik. Für ölfreie Anforderungen entscheiden Sie sich für ölfreie Membran- oder trockene Schraubenpumpentechnologien.
F: Benötige ich eine Kühlfalle zwischen meinem Rotationsverdampfer und meiner Vakuumpumpe?
Für die Verdampfung organischer Lösungsmittel, insbesondere korrosiver oder hochsiedender Lösungsmittel, wird eine Kühlfalle dringend empfohlen. Es kondensiert die meisten Lösungsmitteldämpfe, bevor sie die Pumpe erreichen, was die Korrosion drastisch reduziert und die Lebensdauer der Pumpe verlängert.
F: Welche Vakuumpumpengröße benötige ich für einen 20-Liter-Rotationsverdampfer?
Für einen industriellen 20-Liter-Rotationsverdampfer wird je nach Flüchtigkeit des Lösungsmittels im Allgemeinen eine Pumpgeschwindigkeit von 10–30 m³/h empfohlen. Für korrosive oder stark dampfbelastete Prozesse entscheiden Sie sich für eine größere Klauen- oder Flüssigkeitsringpumpe.
Abschluss
Die richtige Rotationsverdampfer-Vakuumpumpe verbessert direkt die Verdampfungseffizienz, reduziert Ausfallzeiten und senkt die langfristigen Betriebskosten für chemische und pharmazeutische Prozesse. Indem Sie die Pumpentechnologie an Ihre Lösungsmittelchemie, Ihren Produktionsmaßstab und Ihre Anforderungen an die Kontaminationskontrolle anpassen, können Sie eine konsistente, sichere und kostengünstige Rotationsverdampfung erreichen.
Ganz gleich, ob Sie eine einzelne Pumpe für einen Rotationsverdampfer im Pilotmaßstab, eine Großmenge für die Anpassung der OEM-Ausrüstung oder ein kundenspezifisches Zentralvakuumsystem für eine komplette Produktionslinie benötigen, Wordfik kann eine maßgeschneiderte Lösung bieten, die durch globale Zertifizierungen und umfassenden technischen Support unterstützt wird. Kontaktieren Sie noch heute unsere Vakuumexperten für eine kostenlose Auswahlberatung und einen Systemdesignvorschlag.
