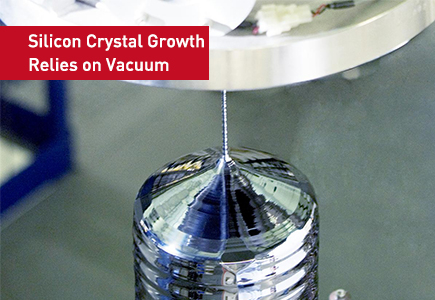

Das Wachstum von Siliziumkristallen basiert auf Vakuum: Pumpenlösungen für Czochralski-Abzieher
Die Grundlage der gesamten Halbleiter- und Photovoltaikindustrie ist ein perfekter Kristall. Der monokristalline Siliziumbarren, das Ausgangsmaterial für Computerchips und hocheffiziente Solarzellen, entsteht aus dem Czochralski-Verfahren (CZ). Während die Präzisionsmechanik des Abziehers und das Können des Bedieners gefeiert werden, ist das im Hintergrund arbeitende industrielle Vakuumsystem der heimliche Held, der hochreines Wachstum ermöglicht. Dieser Artikel befasst sich mit der entscheidenden Rolle der Vakuumtechnologie beim Ziehen von CZ-Kristallen und beschreibt die Pumpenlösungen, die Ausbeute, Reinheit und Rentabilität gewährleisten.
Die nicht verhandelbare Rolle des Vakuums bei der Kristallperfektion
Beim CZ-Verfahren wird polykristallines Silizium in einem Quarztiegel bei Temperaturen über 1420 °C geschmolzen. Anschließend wird ein Impfkristall in die Schmelze getaucht und unter rotierender Wirkung langsam nach oben gezogen, wodurch ein großer, einkristalliner Barren entsteht. Die diesen Prozess umgebende Atmosphäre ist nicht nur leerer Raum – sie ist eine präzise konstruierte Umgebung, die durch Vakuumpumpen ermöglicht wird und drei wichtige Funktionen erfüllt:
Erste Entfernung der Atmosphäre: Vor dem Befüllen mit Inertgas wird die Puller-Kammer auf ein Grobvakuum evakuiert, um alle atmosphärischen Gase (O₂, N₂, H₂O) zu entfernen. Dadurch wird die Hauptquelle für Sauerstoff- und Stickstoffverunreinigungen eliminiert, die in das Kristallgitter eingebaut werden können.
Kontrollierte Inertgasumgebung: Nach der ersten Evakuierung wird hochreines Argon eingeleitet. Das Vakuumsystem sorgt aktiv für die Aufrechterhaltung einer stabilen Argonatmosphäre mit niedrigem Druck (typischerweise im Bereich von 10–100 mbar). Dieser Argonstrom transportiert flüchtige Verunreinigungen (wie Siliziummonoxid, SiO), die von der heißen Schmelzoberfläche verdampfen, ab und verhindert so, dass sie sich erneut ablagern und Defekte erzeugen.
Wärme- und Prozessstabilität: Eine stabile Druckumgebung gewährleistet eine konsistente Wärmeübertragung und Schmelzflussdynamik, die für die Erzielung eines gleichmäßigen Kristalldurchmessers und Widerstands während des langen Ziehzyklus, der über 100 Stunden dauern kann, entscheidend sind.
Der CZ-Prozesszyklus: Anforderungen an Vakuumpumpen in jeder Phase
Eine Vakuumpumpe für einen CZ-Abzieher muss robust und anpassungsfähig sein, um stark unterschiedliche Gaslasten in den Prozessstufen bewältigen zu können:
Prozessphase
Aufgabe und Herausforderung der Vakuumpumpe
Technische Implikationen für das Pumpendesign
1. Aufladen und erste Evakuierung
Schnelles Entfernen eines großen Luftvolumens aus der Kammer nach dem Beladen mit Silizium.
Die Pumpe muss über eine hohe Verdrängungskapazität verfügen, um schnell ein Grobvakuum zu erreichen und so unproduktive Zykluszeiten zu minimieren.
2. Schmelzen und Stabilisierung
Bewältigung der Spitzenausgasungslast aus der heißen Charge und des Tiegels sowie der kontinuierlichen Entwicklung von SiO-Dampf.
Das System muss über eine hohe Gashandhabungsfähigkeit und Beständigkeit gegen eventuell vorhandenen feinen Siliziumstaub/-pulver verfügen.
3. Kristallziehen (Wachstum)
Präzise Aufrechterhaltung der eingestellten Niederdruck-Argonatmosphäre gegen kontinuierlichen Gaszufluss und Abtransport von Verunreinigungen.
Erfordert eine präzise Druckkontrolle und eine stabile Pumpleistung über extrem lange Zeiträume (Tage).
4. Abklingzeit
Umgang mit thermischen Ausgasungen, während der riesige Barren und der Ofen über viele Stunden abkühlen.
Die Pumpe muss auch bei längerem Betrieb bei geringer Last zuverlässig bleiben.
Auswahl der richtigen Pumpentechnologie: trocken oder ölgedichtet
Die Wahl zwischen trockenen und ölgedichteten Vakuumpumpen ist für jeden Kristallzüchter eine entscheidende wirtschaftliche und technische Entscheidung.
Traditionelle ölgedichtete Drehschieberpumpen:
Vorteile: Geringere Anfangsinvestitionen, gut verstandene Technologie.
Nachteile: Gefahr einer Ölrückströmung, die die Kammer verunreinigt; erfordert häufige Öl- und Filterwechsel; erzeugt ölhaltiges Abwasser, das behandelt werden muss; höhere langfristige Wartungskosten und höherer ökologischer Fußabdruck.
Moderne Trockenvakuumpumpen (Schraube, Klaue, Spirale):
Vorteile: Kein Risiko einer Prozessverunreinigung, deutlich geringerer Wartungsaufwand (kein Ölwechsel), energieeffizient und umweltfreundlich (kein Altöl). Sie eignen sich hervorragend für den Umgang mit staubhaltigen Atmosphären, die beim ersten Abpumpen auftreten.
Nachteile: Höhere Vorabkosten.
Fazit: Für die Massenproduktion von Silizium in Solarqualität, bei der Betriebszeit und Betriebskosten im Vordergrund stehen, werden Trockenpumpen – insbesondere Trockenschneckenpumpen – zunehmend zum Standard. Für einige hochreine Halbleiteranwendungen, bei denen das Risiko von Kohlenwasserstoffen nicht akzeptabel ist, sind sie obligatorisch.
Der Wordfik-Vorteil: Präzisionsgefertigt für Kristallwachstum
Wordfik-Vakuumlösungen für CZ-Abzieher sind darauf ausgelegt, den einzigartigen Dreiklang von Herausforderungen zu meistern: Reinheit, Zuverlässigkeit und Gesamtbetriebskosten.
Kontaminationsfreie Garantie: Unsere Trockenschneckenpumpensysteme bieten eine völlig ölfreie Vakuumquelle und schützen den mehrtägigen Wachstumsprozess vor Kohlenwasserstoffkontaminationen, die einen ganzen Barren ruinieren könnten.
Gebaut für den langen Zug: Wir konstruieren unsere Systeme mit der thermischen und mechanischen Robustheit, um über mehr als 100-stündige Wachstumszyklen und wiederholte Temperaturschocks hinweg einwandfrei zu funktionieren und so die Ofenauslastung zu maximieren.
Intelligente Integration und Steuerung: Unsere Systeme können in die SPS des Pullers integriert werden, um die Abpump- und Druckregulierungssequenz zu automatisieren und so für stabile, wiederholbare Prozessbedingungen für jede Charge zu sorgen.
Globales Support-Netzwerk: Ganz gleich, ob sich Ihre Kristallziehanlage in einem großen asiatischen Solarproduktionszentrum, einem europäischen Halbleitercluster oder einem nordamerikanischen High-Tech-Park befindet, unsere Servicetechniker wissen, wie wichtig die Betriebszeit in diesem kapitalintensiven Prozess ist.
Fazit: Die Grundlage für Qualität beginnt mit Vakuum
Die Qualität eines monokristallinen Siliziumbarrens – seine Reinheit, Kristallstruktur und elektrischen Eigenschaften – wird in den ersten Stunden des CZ-Prozesses bestimmt. Das Vakuumsystem, das die Wachstumsumgebung schafft und steuert, ist daher ein grundlegender Bestandteil des Ertrags und des Produktwerts. Die Investition in eine Vakuumlösung, die speziell für den anspruchsvollen, kontinuierlichen Arbeitszyklus des Kristallziehens entwickelt wurde, ist kein Gerätekauf; Es ist eine Investition in die Integrität Ihres wichtigsten materiellen Vermögenswerts.
Häufig gestellte Fragen (FAQs)
F1: Warum wird beim Ziehen Argon unter niedrigem Druck und nicht nur unter Hochvakuum verwendet? Ein vollständiges Hochvakuum würde zu einer übermäßigen Verdampfung der Siliziumschmelze selbst führen, ihre Zusammensetzung verändern und eine Wachstumskontrolle unmöglich machen. Die Argonatmosphäre mit niedrigem Druck (ein „Teilvakuum“) sorgt für ein optimales Gleichgewicht: Sie ist inert, unterdrückt die Verdampfung von Silizium und transportiert Verunreinigungsdämpfe effektiv zur Pumpe.
F2: Kann ich einen älteren CZ-Abzieher mit einer modernen Trockenvakuumpumpe nachrüsten? Ja, eine Nachrüstung ist weit verbreitet und oft eine äußerst kosteneffektive Aufrüstung. Es kann die Betriebskosten drastisch senken, Ölverschwendung vermeiden und die Prozesssauberkeit verbessern. Der Schlüssel liegt in der Konstruktion der Schnittstelle (Rohrleitungen, Ventile, Steuerungen), um die Kompatibilität mit dem vorhandenen Puller-Automatisierungssystem sicherzustellen.
F3: Wie wirkt sich das Vakuumsystem auf den Sauerstoffgehalt im Siliziumblock aus? Die primäre Sauerstoffquelle ist die Auflösung des Quarztiegels (SiO₂) in der Schmelze. Während die Vakuumpumpe dies nicht verhindern kann, entfernt der Niederdruck-Argonstrom den entstehenden Siliziummonoxiddampf (SiO) effizient aus der Kammer. Durch die Steuerung des Argondrucks und der Flussrate können Züchter die Dynamik des Sauerstoffeinbaus und seiner anschließenden Ausdiffusion während des Abkühlens beeinflussen, was ein entscheidender Parameter für die Waferqualität ist.
