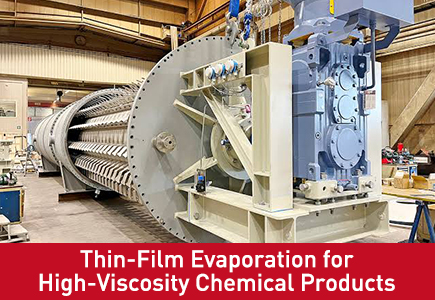

Dünnschichtverdampfung für hochviskose chemische Produkte

Hochviskose Chemikalien stellen eine ständige Herausforderung in der Verfahrenstechnik dar. Mit steigender Viskosität verschlechtert sich die Wärmeübertragung, die Verweilzeiten verlängern sich und herkömmliche Verdampfer stoßen schnell an ihre Grenzen. Die Dünnschichtverdampfung wurde speziell zur Bewältigung dieser Schwierigkeiten entwickelt und hat sich zu einem unverzichtbaren Werkzeug für die Verarbeitung von Polymeren, Harzen, Klebstoffen und anderen viskosen Materialien entwickelt, die mit Fallfilm- oder Zwangsumlaufverdampfern nicht verarbeitet werden können.

Die Grundidee ist einfach: Verteilen Sie das Produkt in einer extrem dünnen Schicht auf einer erhitzten Oberfläche, rühren Sie es mechanisch um, um den Film ständig zu erneuern, und legen Sie Vakuum an, um den Siedepunkt zu senken. Die Kombination erreicht Verdampfungsraten, die mit dickeren Filmen unmöglich wären, während die kurze Verweilzeit – oft nur wenige Sekunden – wärmeempfindliche Verbindungen vor thermischem Abbau schützt.

Warum hohe Viskosität herkömmliche Verdampfer kaputt macht

Fallfilmverdampfer nutzen die Schwerkraft, um Flüssigkeit als Film in vertikalen Rohren zu verteilen. Dies funktioniert gut bei Flüssigkeiten mit niedriger Viskosität, aber mit zunehmender Viskosität wird der Film träge, uneben und neigt zu trockenen Stellen. Die Wärmeübertragung nimmt stark ab und das Produkt verweilt möglicherweise zu lange auf der erhitzten Oberfläche, was zu Verschmutzung oder Zersetzung führt.

Zwangsumlaufverdampfer verwenden Pumpen, um Flüssigkeit mit hoher Geschwindigkeit durch die Heizrohre zu drücken. Dieser Ansatz kann mit moderaten Viskositäten umgehen, aber der Druckabfall wird mit steigender Viskosität unerschwinglich. Pumpverluste verbrauchen Energie und das Produkt kann sich durch wiederholtes Durchlaufen des Wärmetauschers verschlechtern.

Einen grundsätzlich anderen Ansatz verfolgen Dünnschichtverdampfer. Anstatt sich bei der Verteilung der Flüssigkeit auf die Schwerkraft oder externe Pumpen zu verlassen, verwenden sie mechanische Wischer, um das Produkt über die beheizte Wand zu verteilen und den Film kontinuierlich zu erneuern . Die Filmdicke beträgt typischerweise 0,1 bis 1,0 mm, und das kräftige Rühren erzeugt Turbulenzen, die sowohl die Wärme- als auch die Stoffübertragung verbessern – selbst bei Viskositäten, die andere Verdampfertypen verstopfen würden.

Arten von Dünnschichtverdampfern

Zwei Hauptkonfigurationen dominieren in der industriellen Praxis: Wischfilmverdampfer und Kurzwegverdampfer (Molekularverdampfer).

Wischfilmverdampfer (auch Dünnschichtverdampfer mit Rührwerk genannt) verwenden rotierende Wischerblätter, um die Beschickung in einem dünnen Film auf der Innenwand eines beheizten zylindrischen Behälters zu verteilen . Die Wischer kratzen kontinuierlich über die Oberfläche, verhindern so Verschmutzungen und sorgen für eine schnelle Oberflächenerneuerung . Die Dämpfe entweichen über einen separaten Kondensator, der an das Vakuumsystem angeschlossen ist . Diese Einheiten können Viskositäten von bis zu Hunderttausenden Centipoise verarbeiten und werden häufig zur Polymerentgasung, Harzkonzentration und Lösungsmittelentfernung eingesetzt.

Kurzwegverdampfer führen das Konzept noch einen Schritt weiter. Der Kondensator ist in den Verdampfer integriert, wodurch der Dampfweg auf wenige Zentimeter reduziert wird . Diese Konfiguration minimiert den Druckabfall und ermöglicht den Betrieb bei Drücken von nur 0,001 mbar – tief genug für die Molekulardestillation . Kurzweggeräte werden für die hitzeempfindlichsten Produkte wie Vitamine, Pharmazeutika und hochreine Spezialchemikalien bevorzugt.

Beide Typen arbeiten unter Vakuum, typischerweise von 1 mbar bis hinunter zu 0,001 mbar, je nach Anwendung . Das Vakuumsystem ist kein nachträglicher Einfall; Es ist ein wesentlicher Bestandteil des Prozesses, da es die Siedepunkte senkt, um das Produkt zu schützen, und die Druckdifferenz erzeugt, die den Dampfstrom antreibt.

Was das Vakuumsystem leisten muss

An die Vakuumpumpe in einer Dünnschichtverdampfungsanlage werden andere Anforderungen gestellt als in vielen anderen chemischen Prozessen. Die Dampfbelastung kann erheblich sein, insbesondere wenn große Anteile des Einsatzmaterials verdampft werden. Die Pumpe muss trotz schwankender Dampfentwicklung einen stabilen Druck aufrechterhalten und jegliche Verschleppung von kondensiertem Material ohne Schaden bewältigen.

Für die meisten Wischfolienanwendungen liegen die Betriebsdrücke im Bereich von 1 bis 10 mbar . Eine Flüssigkeitsring-Vakuumpumpe ist hier eine häufige Wahl – sie verträgt Feuchtigkeit und geringe Mengen an Flüssigkeitsverschleppungen und sorgt für ein zuverlässiges, gleichmäßiges Vakuum über lange Produktionsläufe. Für tiefere Vakuumbedingungen bieten trockene Schraubenpumpen einen ölfreien Betrieb und eine gute Energieeffizienz, erfordern jedoch einen sorgfältigen Schutz gegen das Eindringen von Flüssigkeiten.

Kurzwegverdampfer stellen höhere Anforderungen an das Vakuumsystem. Typisch sind Drücke von 0,01 bis 0,001 mbar , was eine mehrstufige Pumpanordnung erfordert. Standardmäßig ist eine Kombination aus einem mechanischen Booster (Wälzkolbenpumpe) und einer Vorvakuumpumpe – häufig eine Trockenschnecke oder eine Drehschieberpumpe. Das System muss dicht sein und in der Lage sein, den Enddruck schnell zu erreichen, da längere Abpumpzeiten den Durchsatz verringern und das Produkt möglicherweise unnötiger Hitze aussetzen.

Auswahl einer Pumpe für Ihre Anwendung

Die Wahl der Vakuumpumpe hängt vom Betriebsdruck, der Dampfbelastung und der chemischen Verträglichkeit des Produkts ab.

Für Wischfilmverdampfer, die bei 1–10 mbar arbeiten, sind Flüssigkeitsringpumpen ein zuverlässiges Arbeitstier. Sie bewältigen nasse Dampfströme gut und ihre einfache Konstruktion sorgt für eine einfache Wartung. Sie sind jedoch weniger effizient als Trockenpumpen und erfordern ein Sperrwassersystem.

Trockene Schraubenspindelpumpen werden zunehmend für Neuinstallationen eingesetzt. Sie bieten einen ölfreien Betrieb, was unerlässlich ist, wenn die Produktreinheit von entscheidender Bedeutung ist, und sie können das für die Kurzwegdestillation erforderliche tiefe Vakuum erreichen. Ihre Energieeffizienz ist Flüssigkeitsringpumpen überlegen, insbesondere wenn sie mit drehzahlvariablen Antrieben ausgestattet sind. Die höheren Anschaffungskosten werden häufig durch geringere Betriebskosten über die Lebensdauer der Ausrüstung gerechtfertigt.

Für die anspruchsvollsten Anwendungen – Molekulardestillation bei 0,001 mbar – kann als Endstufe eine Diffusionspumpe oder Turbomolekularpumpe erforderlich sein, unterstützt von einer mechanischen Pumpe zum Vorzerkleinern. Diese Systeme sind teuer und komplex, aber sie sind die einzige Option, wenn das Produkt keine Temperaturen über 100 °C verträgt.

Anwendungen in der realen Welt

Die Dünnschichtverdampfung wird in einem breiten Spektrum von Branchen eingesetzt . Bei der Polymerproduktion entfernt es Restmonomere und Lösungsmittel aus Schmelzen, die sonst mehrere Waschschritte erfordern würden. In der Lebensmittelindustrie konzentriert es Fruchtsäfte und ätherische Öle, ohne Geschmacksstoffe zu zerstören. In Arzneimitteln werden Lösungsmittel aus Wirkstoffen zurückgewonnen und gleichzeitig die strenge thermische Kontrolle aufrechterhalten, die für die GMP-Konformität erforderlich ist.

Ein bemerkenswertes Beispiel ist die Verarbeitung von Tallöl, einem Nebenprodukt der Papierzellstoffherstellung. Tallöl enthält Fettsäuren, Harzsäuren und Sterole, die durch Destillation abgetrennt werden müssen. Das Material ist viskos, verschmutzend und hitzeempfindlich – eine Kombination, die die Dünnschichtverdampfung zur bevorzugten Technologie macht. Das Vakuumsystem muss einen stabilen Druck aufrechterhalten, während es die komplexe Mischung aus flüchtigen und nichtflüchtigen Komponenten handhabt, und die Wischer müssen die erhitzte Oberfläche trotz der Tendenz der Harzsäuren zur Polymerisation sauber halten.

Eine weitere wachsende Anwendung ist das Recycling von Lithium-Ionen-Batterieelektrolyten. Die bei der Batterieherstellung verwendeten Lösungsmittel sind wertvoll und müssen mit hoher Reinheit zurückgewonnen werden. Unter Vakuum betriebene Dünnschichtverdampfer können das Lösungsmittel von den Elektrolytsalzen trennen, ohne die wärmeempfindlichen Komponenten zu zersetzen.

Praktische Überlegungen zum Betrieb

Ein Dünnschichtverdampfungssystem ist nur so zuverlässig wie seine Vakuumpumpe. Schlechtes Vakuum führt zu höheren Betriebstemperaturen, was den Abbau beschleunigt und die Lebensdauer des Produkts und der Ausrüstung verkürzt. Eine regelmäßige Wartung der Pumpe – Ölwechsel bei geschmierten Typen, Dichtungsprüfungen bei Trockenpumpen – ist unerlässlich.

Die Vorschubgeschwindigkeit und Wischergeschwindigkeit müssen auf die Viskosität und Flüchtigkeit des Produkts abgestimmt sein. Eine zu hohe Zufuhrrate überschwemmt die Oberfläche und verringert die Verdunstungseffizienz. Eine zu niedrige Rate führt zu trockenen Stellen und Verschmutzung. Die Vakuumpumpe muss so dimensioniert sein, dass sie die Spitzendampflast und nicht nur den Durchschnitt bewältigen kann, und der Kondensator muss in der Lage sein, die latente Verdampfungswärme abzuführen, ohne dass Dampf die Pumpe erreichen kann.

Ein weiterer wichtiger Aspekt ist die Materialverträglichkeit. Viele hochviskose Chemikalien sind ätzend oder abrasiv. Der Verdampfer und die Pumpe müssen aus geeigneten Legierungen – Edelstahl, Hastelloy oder Titan – hergestellt sein, um den Prozessbedingungen standzuhalten.

Zusammenfassung

Die Dünnschichtverdampfung ist die bevorzugte Methode zur Verarbeitung hochviskoser, hitzeempfindlicher oder verschmutzender chemischer Produkte. Durch die Verteilung des Futters in einem mechanisch bewegten dünnen Film unter Vakuum wird eine schnelle Verdampfung bei minimaler thermischer Zersetzung erreicht. Das Vakuumsystem ist von zentraler Bedeutung für den Prozess und bestimmt die Betriebstemperatur, die Verdampfungsrate und die Qualität des Endprodukts. Die Auswahl der richtigen Pumpe – ob Flüssigkeitsringpumpe, Trockenschneckenpumpe oder eine mehrstufige Kombination – erfordert eine sorgfältige Berücksichtigung der Druckanforderungen, der Dampfbelastung und der chemischen Umgebung. Bei ordnungsgemäßer Spezifikation und Wartung liefert ein Dünnschichtverdampfungssystem konsistente, qualitativ hochwertige Ergebnisse für einige der anspruchsvollsten Materialien in der chemischen Industrie.

Technische FAQ

F: Welchen Viskositätsbereich können Dünnschichtverdampfer verarbeiten?
Wischfilmverdampfer können Materialien mit Viskositäten von bis zu Hunderttausenden Centipoise verarbeiten . Einige spezielle Designs bewältigen bis zu 45.000 cP bei Betriebstemperatur . Der tatsächliche Grenzwert hängt von der Wischerkonstruktion und dem Heizmedium ab.

F: Wie verbessert Vakuum die Dünnschichtverdampfung?
Vakuum senkt den Siedepunkt der Flüssigkeit und ermöglicht so eine Verdampfung bei niedrigeren Temperaturen. Dies schützt hitzeempfindliche Produkte vor thermischer Zersetzung und reduziert den Energieaufwand für die Verdampfung.

F: Was ist der Unterschied zwischen Wischfilm- und Kurzwegverdampfern?
Wischfilmverdampfer verfügen über einen separaten Kondensator, der über einen Dampfkanal verbunden ist. Kurzwegverdampfer integrieren den Kondensator im Verdampfer, wodurch der Druckabfall minimiert und ein Betrieb unter 0,01 mbar ermöglicht wird.

F: Welche Vakuumpumpe eignet sich am besten für die Dünnschichtverdampfung?
Für den Betrieb bei 1–10 mbar ist eine Flüssigkeitsringpumpe eine robuste Wahl. Für tieferes Vakuum oder ölfreien Betrieb wird eine trockene Schraubenspindelpumpe bevorzugt. Für die Molekulardestillation bei 0,001 mbar ist eine Diffusions- oder Turbomolekularpumpe erforderlich.

F: Können Dünnschichtverdampfer Feststoffe oder Schlämme verarbeiten?
Ja. Die mechanische Bewegung hält Feststoffe in der Schwebe und verhindert eine Verschmutzung der beheizten Oberfläche. Allerdings muss der Feststoffgehalt beherrschbar sein; Überschüssige Feststoffe erfordern möglicherweise eine Vorfiltration.
