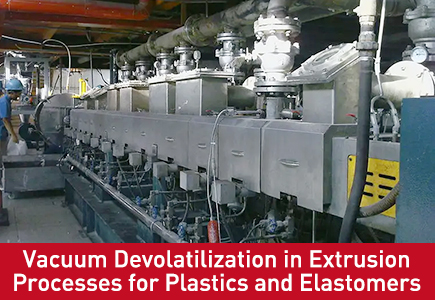

Bei der Kunststoff- und Elastomerextrusion ist die Vakuumentgasung (auch Extruderentgasung genannt) ein kritischer Prozessschritt, der direkt die Qualität des Endprodukts, die mechanische Leistung und die Produktionsausbeute bestimmt. Durch Anlegen eines kontrollierten Vakuums an die Schmelzentlüftungszone entfernen Hersteller Feuchtigkeit, restliche Monomere, Oligomere, Lösungsmittel und Zersetzungsgase aus dem geschmolzenen Polymer, bevor es die Düse verlässt.
Ein schlecht ausgelegtes oder unterdimensioniertes Vakuumsystem führt zu sichtbaren Mängeln wie Blasen, Hohlräumen und Oberflächenfehlern sowie zu versteckten Problemen wie verringerter Zugfestigkeit, erhöhtem Geruch und inkonsistenter Schmelzviskosität. Bei hochvolumigen Compoundier-, Pelletierungs- und Recyclinglinien kann selbst ein kleiner Rückgang der Entgasungseffizienz jeden Monat zu Tonnen von Abfallmaterial und erheblichen Umsatzeinbußen führen.
In diesem Leitfaden erläutern wir alles, was Sie über die Vakuumentgasung in Extrusionsprozessen wissen müssen: grundlegende Prozessprinzipien, wichtige Leistungsanforderungen, bewährte Vakuumpumpentechnologien, Schritt-für-Schritt-Auswahlkriterien und praxiserprobte Lösungen für häufige Probleme wie Entlüftungsüberflutung und Pumpenverschleppung.
Warum die Vakuumentgasung für Kunststoffe und Elastomere wichtig ist
Wenn Polymerpellets in einem Extruderzylinder erhitzt und geschert werden, werden eingeschlossene Gase und flüchtige Verbindungen in die Schmelze freigesetzt. Ohne Vakuumextraktion bleiben diese flüchtigen Stoffe im Polymer gelöst oder mitgerissen und dehnen sich aus, wenn das Material die Form verlässt, wodurch innere Hohlräume und Oberflächendefekte entstehen.
Eine effektive Vakuumentgasung bietet sechs wesentliche Vorteile für die Extrusionsproduktion:
Beseitigt Blasen und Hohlräume: Entfernt eingeschlossene Luft und verdampfte Feuchtigkeit, um dichte, fehlerfreie Profile, Platten und Pellets herzustellen.
Verbessert die mechanischen Eigenschaften: Reduziert interne Defekte, um die Zugfestigkeit, Schlagfestigkeit und Dimensionsstabilität der fertigen Teile zu erhöhen.
Verbessert die Oberflächenqualität: Beseitigt Lochfraß, Streifen und schaumartige Oberflächendefekte für Hochglanz- und Präzisionsextrusionsprodukte.
Reduziert Gerüche und Emissionen: Entfernt Restmonomere und organische flüchtige Stoffe, verbessert die Sicherheit am Arbeitsplatz und erfüllt Umweltstandards.
Ermöglicht die Verarbeitung ungetrockneter Materialien: Bei hygroskopischen Polymeren wie PET und PA reduziert oder eliminiert die Vakuumentgasung den Vortrocknungsbedarf und spart so Energie und Prozesszeit.
Unterstützt das Kunststoffrecycling: Entfernt Verunreinigungen, Feuchtigkeit und Abbauprodukte aus recyceltem Harz und ermöglicht so ein hochwertiges Flasche-zu-Flasche- und postindustrielles Recycling.
Bei der Elastomer- und Gummiextrusion entfernt die Vakuumentgasung auch Härtungsnebenprodukte und eingeschlossene Luft und verbessert so die Gleichmäßigkeit der Vernetzung und die Elastizität des Endprodukts.
Wichtige Anforderungen an ein effektives Extruder-Vakuumsystem
Eine zuverlässige Entgasung erfordert mehr als nur eine starke Vakuumpumpe. Das gesamte System muss auf die Parameter des Extrusionsprozesses abgestimmt sein, um unter kontinuierlichen Produktionsbedingungen eine konstante Leistung zu liefern.
1. Angemessenes Vakuumniveau
Das optimale Vakuumniveau hängt vom Polymertyp, dem Gehalt an flüchtigen Bestandteilen und der angestrebten Produktqualität ab. Typische Betriebsbereiche sind:
Allzweck-Compoundierung: 50–200 mbar Absolutdruck, ausreichend für die Entfernung von Feuchtigkeit und Massengasen
Hochleistungsentgasung: 10–50 mbar absolut, erforderlich für niedrigsiedende Monomere und hochreine Anwendungen
Tiefvakuumprozesse: 1–10 mbar absolut, verwendet für PET-Recycling, Polykondensation und extrem geringen Restmonomerbedarf
Ein tieferes Vakuum ist nicht immer besser. Ein zu hohes Vakuum kann zu einer Überflutung der Entlüftung, übermäßiger Schaumbildung und einer erhöhten Verschleppung von geschmolzenem Polymer in die Vakuumleitung führen.
2. Ausreichende Sauggeschwindigkeit
Die Pumpgeschwindigkeit muss so dimensioniert sein, dass sie die gesamte durch den Prozess erzeugte Gas- und Dampflast, einschließlich Luftleckage, Feuchtigkeitsdampf und organische flüchtige Stoffe, bewältigen kann. Als Faustregel gilt, dass größere Extruder und Linien mit höherem Durchsatz eine höhere Pumpleistung erfordern. Ein unterdimensioniertes System wird nie das angestrebte Vakuumniveau erreichen, was zu einer unvollständigen Entgasung führt.
3. Beständigkeit gegen Kontamination und Verschleppung
Geschmolzenes Polymer, Feinstaub und kondensierte Dämpfe werden zwangsläufig in die Vakuumleitung gesaugt. Das System muss Ausschaltgefäße, Filter und Kondensatoren umfassen, um die Pumpe vor Flüssigkeits- und Feststoffverschleppungen zu schützen. Die Pumpentechnologie selbst sollte gelegentliche Verunreinigungen ohne katastrophale Ausfälle tolerieren.
4. Chemische Kompatibilität mit Prozessdämpfen
Verschiedene Polymere setzen unterschiedliche flüchtige Bestandteile frei – Styrol aus Polystyrol, Acrylmonomere aus PMMA, Weichmacherdämpfe aus flexiblem PVC und Zersetzungsprodukte aus technischen Hochtemperaturkunststoffen. Die benetzten Materialien und die Dichtungsflüssigkeit (falls vorhanden) der Vakuumpumpe müssen mit diesen Chemikalien kompatibel sein, um Korrosion und vorzeitigen Verschleiß zu verhindern.
5. Dauerbetriebszuverlässigkeit
Extrusionslinien laufen in der Regel rund um die Uhr für längere Produktionskampagnen. Die Vakuumpumpe muss für den Dauerbetrieb ausgelegt sein und über eine zuverlässige Kühlung und langlebige Komponenten verfügen, um ungeplante Ausfallzeiten zu vermeiden.
Gängige Vakuumpumpentechnologien für die Entgasung von Extrudern
Verschiedene Pumpentechnologien bieten unterschiedliche Kompromisse zwischen Anschaffungskosten, Wartung, Dampfhandhabung und Kontaminationstoleranz. Nachfolgend sind die am häufigsten verwendeten Typen für die Kunststoff- und Elastomerextrusion mit ihren Vorteilen, Einschränkungen und idealen Anwendungen aufgeführt.
1. Flüssigkeitsring-Vakuumpumpen
Flüssigkeitsringpumpen verwenden ein rotierendes Laufrad und eine Sperrflüssigkeit (normalerweise Wasser), um Vakuum zu erzeugen. Sie sind die traditionellste und am weitesten verbreitete Lösung zur Extruderentgasung.
Vorteile: Äußerst tolerant gegenüber Flüssigkeitsverschleppungen, Staub und Polymerfeinstoffen; robustes und fehlerverzeihendes Design; grundsätzlich sicher für brennbare Dämpfe; geringe Anfangsinvestition für große Kapazitäten.
Einschränkungen: Begrenztes Endvakuum (eingeschränkt durch den Dampfdruck der Dichtungsflüssigkeit); höherer Wasser- und Energieverbrauch; Risiko einer Abwasserverschmutzung ohne ordnungsgemäße Behandlung.
Geeignet für: Allzweckextrusion mit hohem Durchsatz, PVC-Compoundierung, Recyclinglinien mit hohem Staub- und Feuchtigkeitsgehalt, Anlagen mit verfügbarem Prozesswasser.
2. Trockenklauen-Vakuumpumpen
Klauen-Vakuumpumpen nutzen berührungslose Klauenrotoren zur Vakuumerzeugung, ohne dass sich Schmierflüssigkeit in der Pumpkammer befindet. Diese Trockenlauftechnologie erfreut sich bei modernen Extrusionsanlagen immer größerer Beliebtheit.
Vorteile: 100 % ölfreier Betrieb; ausgezeichnete Toleranz gegenüber Dämpfen und geringer Verschleppung; sehr geringer Wartungsaufwand; hohe Energieeffizienz; keine Abwassererzeugung.
Einschränkungen: Höhere Anschaffungskosten als Flüssigkeitsring- oder Flügelzellenpumpen; Endvakuum nicht so tief wie ölgedichtete Flügelzellenpumpen.
Geeignet für: Mittlere bis große Compoundierlinien, Anlagen, die auf eine Reduzierung der Wartungs- und Betriebskosten abzielen, Prozesse, bei denen erhebliche organische Dämpfe entstehen.
3. Trockene Schraubenvakuumpumpen
Trockene Schraubenpumpen verwenden zwei ineinandergreifende Schraubenrotoren, um über einen weiten Druckbereich ein gleichmäßiges, pulsationsfreies Vakuum zu liefern. Sie stellen die Premium-Technologie für anspruchsvolle Entgasungsanwendungen dar.
Vorteile: Großer Betriebsdruckbereich von atmosphärischem bis tiefem Vakuum; außergewöhnliche Dampfhandhabungskapazität; hochkorrosionsbeständige Konfigurationen verfügbar; extrem wartungsarm; Höchste Energieeffizienz mit VFD-Steuerung.
Einschränkungen: Höchste Vorabinvestition unter den gängigen Optionen.
Geeignet für: PET-Recycling- und Festkörper-Polykondensationslinien, Compoundierung hochwertiger technischer Kunststoffe, Zentralvakuumsysteme mit mehreren Extrudern, Prozesse, die ein tiefes und stabiles Vakuum erfordern.
4. Roots-Gebläse- und Vorpumpensysteme
Für sehr hohe Durchflussanforderungen wird ein Roots-Gebläse (mechanischer Booster) mit einer Vorvakuumpumpe (Flügel, Flüssigkeitsring oder Klaue) kombiniert, um die Pumpgeschwindigkeit zu erhöhen und gleichzeitig ein tiefes Vakuum aufrechtzuerhalten.
Vorteile: Sehr hohes Saugvermögen bei moderatem Vakuum; energieeffizient für großvolumige Ladungen; modular und skalierbar.
Einschränkungen: Komplexeres System mit zwei Stufen; erfordert eine ordnungsgemäße Steuerungssequenz.
Geeignet für: Große Doppelschneckenextruder, Prozesse mit hohem flüchtigen Gehalt, Extrusionslinien mit mehreren Entlüftungsöffnungen.
So wählen Sie das richtige Vakuum-Entgasungssystem aus
Die Wahl der optimalen Vakuumlösung hängt von der Größe Ihres Extruders, der Art des Polymers, dem Durchsatz, dem Gehalt an flüchtigen Bestandteilen und den betrieblichen Prioritäten ab. Befolgen Sie diesen 6-stufigen Auswahlrahmen:
1. Definieren Sie Ihr erforderliches Vakuumniveau
Beginnen Sie mit Ihren Material- und Qualitätsanforderungen:
Einfache Feuchtigkeitsentfernung und allgemeine Entgasung: 50–200 mbar → Flüssigkeitsring- oder Klauenpumpe
Standard-Compoundieren und Pelletieren: 10–50 mbar → Drehschieber-, Klauen- oder Schneckenpumpe
Tiefentgasung und Recycling: 1–10 mbar → Trockenschnecke oder zweistufige Flügelzellenpumpe
2. Passen Sie die Pumpgeschwindigkeit an den Extruderdurchsatz an
Die Pumpgeschwindigkeit sollte mit dem Extruderdurchmesser und der Produktionsrate skalieren. Als allgemeine Orientierung:
20–50 mm Extruder (Labor & Kleinproduktion): 10–50 m³/h
65–95 mm Extruder (mittlere Produktion): 50–150 m³/h
110–150+ mm Extruder (große Produktion): 150–500+ m³/h
Fügen Sie immer eine Sicherheitsmarge von 30–50 % hinzu, um Luftlecks, höher als erwartete flüchtige Inhalte und zukünftige Durchsatzsteigerungen zu berücksichtigen.
3. Passen Sie die Pumpentechnologie an die Materialeigenschaften an
Hohe Feuchtigkeit/Staub/recycelte Materialien: Flüssigkeitsring- oder Klauenpumpen aus Gründen der Kontaminationstoleranz vorrangig verwenden.
Saubere technische Kunststoffe/Elastomere: Drehschieber- oder Schraubenpumpen liefern effizientes, tiefes Vakuum.
Hochflüchtige Polymere (Styrolkunststoffe, PVC): Klauen- oder Schraubenpumpen bewältigen Dämpfe besser und reduzieren die Wartungshäufigkeit.
Korrosive oder aggressive Monomere: Wählen Sie Pumpen mit medienberührenden Teilen aus Edelstahl und PTFE-Dichtungen.
4. Planen Sie den richtigen Schutz und die richtigen Peripheriegeräte
Jedes Extrusionsvakuumsystem sollte Folgendes umfassen:
Knockout-Topf/Separator zum Auffangen von Flüssigkeits- und Feststoffverschleppungen
Einlassfilter zum Blockieren von Feinstaub und Polymerpartikeln
Optionaler Kondensator zum Kondensieren organischer Dämpfe, bevor sie die Pumpe erreichen
Vakuumregulierventil für präzise Druckregelung
Durch den richtigen Schutz wird die Lebensdauer der Pumpe erheblich verlängert und die Ausfallzeit aufgrund von Wartungsarbeiten reduziert.
5. Bewerten Sie die Gesamtbetriebskosten
Der Erstkaufpreis beträgt nur 20–30 % der Lebenszeitkosten. Vergleichen:
Energieverbrauch pro Jahr
Wasserverbrauch (für Flüssigkeitsringpumpen)
Häufigkeit des Ölwechsels und Kosten für die Abfallentsorgung
Austauschintervalle für Verbrauchsmaterialien
Erwartete Lebensdauer und Ersatzteilverfügbarkeit
Trockene Klauen- und Schraubenpumpen haben in der Regel höhere Vorlaufkosten, aber deutlich geringere Betriebs- und Wartungskosten über ihren Lebenszyklus.
6. Überprüfen Sie die regionale Compliance und Zertifizierung
Stellen Sie bei industriellen Produktionsanlagen sicher, dass die Ausrüstung den örtlichen Sicherheits- und Umweltstandards entspricht:
EU-Markt: CE-Zertifizierung, ATEX-Zertifizierung für explosionsgefährdete Bereiche
EAEU-Markt: EAC-Zertifizierung
Globaler Umweltschutz: ROHS-Konformität für Grenzwerte für gefährliche Stoffe
Qualitätssysteme: ISO 9001-zertifizierte Fertigung für gleichbleibende Qualität
Häufige Probleme und Lösungen bei der Vakuumentgasung
Selbst richtig dimensionierte Systeme können aufgrund von Prozessschwankungen, Verschleiß oder unzureichender Wartung zu Problemen führen. Nachfolgend sind die häufigsten Probleme und ihre bewährten Lösungen aufgeführt.
1. Unzureichendes Vakuum / schlechte Entgasungsqualität
Ursachen: Systemluftlecks an Flanschverbindungen oder Entlüftungsdichtungen; unterdimensionierte Pumpe; verstopfter Filter oder Rohrleitungen; verunreinigtes Pumpenöl (ölgedichtete Modelle); gebrochene Schmelzedichtung in der Extruderschnecke.
Lösungen: Führen Sie eine Dichtheitsprüfung der gesamten Vakuumleitung durch; Dichtungen und Dichtungen festziehen oder ersetzen; Einlassfilter reinigen oder ersetzen; Verunreinigtes Pumpenöl wechseln; Überprüfen Sie, ob die Schneckenkonfiguration eine wirksame Schmelzedichtung vor der Entlüftungszone gewährleistet.
2. Entlüftungsüberschwemmung/Polymerverschleppung
Ursachen: Vakuumniveau zu hoch für Schmelzeviskosität; Schneckenkonfiguration falsch (unzureichende Nachförderleistung); Vorschubgeschwindigkeit zu hoch; Düsengegendruck zu hoch; Zu niedrige Schmelzetemperatur führt zu hoher Viskosität.
Lösungen: Installieren Sie ein Vakuumregulierventil, um das Vakuumniveau an der Entlüftung zu reduzieren. Optimieren Sie die Schneckengeometrie, um die Förderung unter der Entlüftungszone zu verbessern. Vorschubgeschwindigkeit reduzieren oder Schmelzetemperatur erhöhen; Überprüfen Sie, ob die Matrize oder das Siebpaket verstopft ist. Installieren Sie einen größeren Knockout-Topf mit Überlaufschutz.
3. Schnelle Verschlechterung der Pumpe und häufige Wartung
Ursachen: Polymerfeine und kondensierte Dämpfe gelangen in die Pumpe; unzureichender Einlassschutz; inkompatible Pumpentechnik für die Prozessdämpfe.
Lösungen: Verbessern Sie die Filterung und fügen Sie einen Kondensator vor dem Pumpeneinlass hinzu; Wartungshäufigkeit vorübergehend erhöhen; Um eine langfristige Verbesserung zu erzielen, wechseln Sie zu einer kontaminationstoleranteren Pumpentechnologie wie Trockenklaue oder Flüssigkeitsring.
4. Überhitzung der Vakuumpumpe
Ursachen: Blockiertes Kühlsystem; Dauerbetrieb bei extremem Druck; übermäßige Dampfbelastung, die zu hoher Kompressionswärme führt; eingeschränkter Einlass.
Lösungen: Kühlrippen reinigen und für ordnungsgemäßen Luftstrom bzw. Kühlwasserstrom sorgen; Überprüfen Sie, ob die Pumpe für den Betriebsdruck richtig dimensioniert ist. fügen Sie eine Dampfkondensations-Vorbehandlung hinzu, um die thermische Belastung zu reduzieren; Überprüfen Sie, ob Einlassbeschränkungen vorliegen.
5. Schaumbildung in der Entlüftungszone
Ursachen: Hoher Gehalt an flüchtigen Stoffen im Rohmaterial; Vakuumniveau zu hoch; unzureichende Verweilzeit der Schmelze.
Lösungen: Vakuumniveau mittels Drosselventil reduzieren; hygroskopische Materialien vortrocknen; Erhöhen Sie die Schmelztemperatur, um die Viskosität zu verringern und das Entweichen von Blasen zu erleichtern. Erwägen Sie den Einbau einer zweiten Entlüftungsstufe für leichtflüchtige Materialien.
Abschluss
Die Vakuumentgasung ist ein entscheidender Prozessschritt bei der Kunststoff- und Elastomerextrusion, der sich direkt auf die Produktqualität, die Ausschussquote und die Produktionsrentabilität auswirkt. Durch die Auswahl der richtigen Pumpentechnologie, die Implementierung eines geeigneten Systemschutzes und die Anpassung der Vakuumleistung an Ihre spezifischen Material- und Durchsatzanforderungen können Sie eine konsistente, effiziente Entgasung mit minimalem Wartungsaufwand und minimalen Ausfallzeiten erreichen.
Ganz gleich, ob Sie eine einzelne Pumpe für eine kleine Compoundierlinie, ein komplettes Entgasungspaket für eine große Recyclinganlage oder eine maßgeschneiderte Zentralvakuumlösung für eine Extrusionsanlage mit mehreren Linien benötigen, Wordfik kann eine maßgeschneiderte, weltweit zertifizierte Lösung mit umfassendem technischen Support anbieten. Kontaktieren Sie noch heute unsere Vakuumexperten für eine kostenlose Prozessbewertung und einen Systemdesignvorschlag.
FAQ
F: Welches Vakuumniveau ist für die Extruderentgasung erforderlich?
Für die allgemeine Compoundierung und Feuchtigkeitsentfernung sind in der Regel 50–200 mbar absolut ausreichend. Für eine qualitativ hochwertige Pelletierung und Monomerentfernung werden 10–50 mbar empfohlen. Für Tiefentgasungsanwendungen wie das PET-Recycling können 1–10 mbar absolut erforderlich sein. Der optimale Wert hängt von Ihrem Polymertyp und dem angestrebten Restgehalt an flüchtigen Bestandteilen ab.
F: Kann ich eine zweistufige Drehschieberpumpe zur Extruder-Entgasung verwenden?
Obwohl zweistufige Flügelzellenpumpen ein tieferes Vakuum erreichen können, sind sie im Allgemeinen nicht ideal für die kontinuierliche Extrusionsentgasung. Die meisten Extrusionsprozesse arbeiten im Bereich von 10–200 mbar, wobei einstufige Flügelzellen-, Klauen- oder Flüssigkeitsringpumpen effizienter und mit einer besseren Toleranz gegenüber Dämpfen und Verschleppungen arbeiten.
F: Wie verhindere ich, dass Polymer in meine Vakuumpumpe gelangt?
Stellen Sie zunächst sicher, dass die Schneckenkonstruktion und die Prozesseinstellungen richtig sind, um eine Überflutung der Entlüftung zu vermeiden. Installieren Sie zwischen der Entlüftung des Extruders und dem Pumpeneinlass einen entsprechend großen Ausschaltbehälter (Abscheider) mit einem zweiten Überlauf-Sicherheitsabscheider. Fügen Sie einen Einlassfilter zum Auffangen feiner Partikel hinzu. Wählen Sie für Hochrisikoprozesse grundsätzlich kontaminationstolerante Pumpentechnologien wie Flüssigkeitsring- oder Trockenklauenpumpen.
F: Flüssigkeitsring- oder Trockenklauenpumpe zur Extrusionsentgasung: Was ist besser?
Flüssigkeitsringpumpen haben geringere Anschaffungskosten und vertragen starke Verschmutzungen sehr gut, verbrauchen jedoch Wasser und haben einen höheren Energieverbrauch. Trockene Klauenpumpen sind ölfrei, energieeffizienter und erfordern weniger Wartung, erfordern jedoch eine höhere Anfangsinvestition. Wählen Sie einen Flüssigkeitsring für staubige Recyclinglinien mit verfügbarem Prozesswasser; Wählen Sie Trockenklauen für saubere Compoundierlinien, bei denen niedrige Betriebskosten und kein Abwasser im Vordergrund stehen.
F: Welche Vorteile bietet ein zentrales Vakuumsystem für mehrere Extruder?
Ein zentrales Vakuumsystem reduziert die installierte Gesamtleistung im Vergleich zu einzelnen Pumpen pro Linie. Es ermöglicht eine zentrale Wartung, leisere Produktionshallen und die einfache Hinzufügung redundanter Backup-Kapazität, um Produktionsausfälle zu verhindern. Es ist die kostengünstigste Konfiguration für Anlagen mit drei oder mehr Extrusionslinien.
