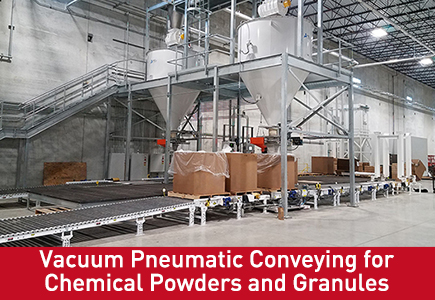

Vakuum-Pneumatikförderung für chemische Pulver und Granulate

Jahrzehntelang haben Verfahrenstechniker Pulver und Granulate so behandelt, als wären sie einfach sich langsam bewegende Flüssigkeiten. Das sind sie nicht. Trockene Schüttgüter überbrücken, fluten, entmischen, verklumpen, nehmen Feuchtigkeit auf, belüften, zersetzen und entstauben. Beim Transport von einem Punkt zum anderen geht es nicht ums Pumpen – es geht darum, die Luft zu kontrollieren, die Reibung zu bewältigen und zu verstehen, wie sich einzelne Partikel unter Druck verhalten.

Die pneumatische Vakuumförderung ist eine der wenigen Methoden, die alle diese Herausforderungen in einem einzigen, geschlossenen System bewältigen kann.

Warum Vakuum, nicht Druck?

Der grundlegende Unterschied zwischen Vakuum- und Druckförderung besteht nicht nur in der Richtung des Luftstroms, sondern darin, was passiert, wenn etwas schief geht.

In einem Drucksystem sitzt das Gebläse am Einlass und drückt Material durch die Leitung. Wenn eine Verbindung undicht ist, werden Material und Staub nach außen in die Anlage gedrückt. Dies führt zu Reinigungsproblemen, Produktverlusten, Kreuzkontaminationsrisiken, Exposition des Bedieners und – wenn es sich um brennbaren Staub handelt – ernsthaften Sicherheitsbedenken.

In einem Vakuumsystem sitzt der Vakuumerzeuger am Endpunkt und zieht Material durch die Leitung. Ein Leck zieht Umgebungsluft nach innen, anstatt Material herauszudrücken. Staub bleibt zurückgehalten. Die Anlage bleibt sauberer. Bediener bleiben sicherer.

Allein dieser Unterschied macht die Vakuumförderung zur Standardwahl für viele chemische Anwendungen, bei denen Eindämmung und Staubkontrolle keine Rolle spielen.

Verdünnte Phase vs. dichte Phase: Was sich tatsächlich ändert

Die meisten Menschen gehen davon aus, dass Vakuumsysteme nur die Förderung in verdünnter Phase ermöglichen – hohe Geschwindigkeit, in der Luft schwebende Partikel, schnell, aber rau zu den Materialien. Die Dichtstromförderung – langsames, sanftes, sich in Schächte bewegendes Material – war traditionell Drucksystemen vorbehalten.

Diese Annahme ist nicht mehr richtig. Die Vakuum-Dichtstromförderung ist mittlerweile eine bewährte Technologie und der Unterschied zwischen den beiden Modi ist erheblich.

In der verdünnten Phase werden Partikel in einem sich schnell bewegenden Luftstrom suspendiert. Es ist wirtschaftlich und effektiv für viele Schüttgüter, bei denen Partikelabbau und -entmischung keine Rolle spielen. Dafür ist jedoch eine hohe Gasgeschwindigkeit erforderlich – typischerweise 15 bis 35 Meter pro Sekunde –, was die Zersetzung des Produkts, die Entmischung und den Geräteverschleiß erhöht.

Die dichte Phase bewegt Materialien in kontrollierten Schlacken mit niedriger Geschwindigkeit und schützt so bröckelige, abrasive oder gemischte Produkte. Die Förderdichte kann 20- bis 400-mal höher sein als die der verdünnten Phase, was zu einem geringeren Energiebedarf und einem geringeren Verschleiß der Rohrleitungen führt. Bei der Dichtphase kommen häufig Rohre mit kleinerem Durchmesser zum Einsatz, wodurch enge Anlagenlayouts flexibler bewältigt werden können.

Der Kompromiss? Die dichte Phase ist langsamer und hängt stärker von den Materialeigenschaften ab. Es funktioniert nicht bei jedem Pulver. Tests sind nicht optional – sie sind unerlässlich.

Die fünf Komponenten, die dafür sorgen, dass es funktioniert

Ein Vakuumfördersystem besteht aus fünf Kernkomponenten, die zuverlässig zusammenarbeiten müssen:

Der Vakuumbehälter ist der Hauptbehälter, in dem das geförderte Material gesammelt wird. Förderer sind für eine schnelle, saubere Entladung und einfache Wartung ausgelegt und verfügen häufig über spezielle Filtermedien für feine oder staubanfällige Pulver.

Für die Absaugung sorgt die Vakuumpumpe oder das Gebläse. Zu den Optionen gehören Drehkolben-, Regenerativ- und Venturi-Technologien, je nach Materialeigenschaften und Durchsatzanforderungen.

Die Förderleitung transportiert Material durch Schläuche oder Rohrleitungen, die so konstruiert sind, dass sie die Reibung reduzieren und die Produktintegrität schützen.

Der Aufnahmestab gewährleistet einen reibungslosen, verstopfungsfreien Betrieb, wenn das Material in die Förderleitung gelangt.

Die Filterbaugruppe schützt den Vakuumerzeuger vor feinen Partikeln und gewährleistet den sauberen Luftaustritt durch Patronen, Filterbeutel oder Zyklonabscheidung.

Jede Komponente beeinflusst die anderen. Ein schlecht dimensionierter Filter erblindet schnell. Eine unterdimensionierte Pumpe hat Schwierigkeiten, das Vakuum aufrechtzuerhalten. Ein Empfänger mit der falschen Gehäuseform – konzentrisch für frei fließende Pulver, versetzt für kohäsive Materialien – kann ein zuverlässiges System zu einem chronischen Problem machen.

Die Pumpenfrage: Was funktioniert tatsächlich?

Die Vakuumpumpe ist das Herzstück des Systems. Die Wahl des Falschen ist teuer.

Flüssigkeitsringpumpen vertragen Feuchtigkeit und Flüssigkeitsverschleppung besser als die meisten Konstruktionen. Sie sind robust und einfach und daher eine häufige Wahl für chemische Anwendungen, bei denen Prozessgase nass oder verunreinigt sind. Die Effizienz ist mäßig und die Verwaltung des Sperrwassers erhöht die Komplexität, aber sie bewältigen Missbrauch, der andere Pumpentypen zerstören würde.

Trockene Schraubenspindelpumpen bieten ölfreien Betrieb und hohe Energieeffizienz. Sie werden zunehmend für Neuanlagen eingesetzt, bei denen Produktreinheit und Betriebskosten im Vordergrund stehen. Die höheren Anschaffungskosten werden häufig durch einen geringeren Energieverbrauch und einen geringeren Wartungsaufwand ausgeglichen. Sie verzeihen das Eindringen von Flüssigkeiten weniger als Flüssigkeitsringpumpen, daher muss die vorgeschaltete Trennung effektiv sein.

Regenerativgebläse sorgen für einen hohen Luftstrom bei mäßigem Vakuum. Sie sind einfach, wartungsarm und eignen sich gut für die Dünnstromförderung über kurze bis mittlere Distanzen. Sie können nicht das für Dichtphasensysteme erforderliche tiefe Vakuum erreichen.

Venturi-Systeme (mit Druckluft betrieben) sind kompakt und haben keine beweglichen Teile, sind aber im Vergleich zu mechanischen Pumpen energieineffizient. Sie eignen sich am besten für kleine oder intermittierende Anwendungen.

Die Probleme, die in Lehrbüchern nicht auftauchen

Ingenieurschulen unterrichten Fluiddynamik und Thermodynamik. Sie lehren nicht, was zu tun ist, wenn ein Dichtstrom-Vakuumsystem sich weigert, geeignete Pfropfen zu bilden, weil der Luftstrom am Aufnahmepunkt zu hoch ist.

Das ist ein echtes Problem. In einem Fall verhinderte die Reduzierung des Luftstroms zur Bildung von Pfropfen, dass Pulver den Auslass erreichte. Die Lösung – die Neukonfiguration der Rohrleitungen, um die erste vertikale Leitung näher am Aufnahmepunkt zu platzieren – war kontraintuitiv, aber effektiv. Dadurch konnte das System ordnungsgemäße Pfropfen bilden und gleichzeitig den erforderlichen Luftstrom aufrechterhalten.

Materialverstopfungen sind ein weiteres häufiges Problem. Wenn ein Pulver kohäsiv genug ist, um sich in einem Trichter zu wölben oder Löcher zu bilden, ist es auch kohäsiv genug, um eine Transferleitung zu verstopfen. Drucktransmitter können Verstopfungen erkennen und automatische Reinigungsroutinen einleiten. Flexible Schläuche können in bestimmten Anwendungen eine bessere Leistung erbringen als starre Schläuche.

Filterverstopfungen beeinträchtigen Systeme, die ultrafeine Pulver verarbeiten. Feine Partikel verstopfen das Filtermedium und ersticken den gesamten Förderprozess. Zyklon-Vorabscheider und Pulse-Jet-Reinigungssysteme helfen, aber die richtigen Filtermedien – Kartusche, Beutel oder Membran – müssen auf das jeweilige Pulver abgestimmt sein.

Zur Entmischung kommt es, weil bei der Vakuumförderung Luft zum Bewegen von Partikeln verwendet wird und kleinere Partikel sich während des Transports von größeren trennen. Dies ist ein besonderes Problem bei Mischprodukten, bei denen es auf Einheitlichkeit ankommt.

Praktische Überlegungen für chemische Anwendungen

Materialeigenschaften stehen an erster Stelle. Schüttdichte, Partikelgrößenverteilung, Feuchtigkeitsgehalt, Kohäsion und Abrasivität beeinflussen alle das Systemdesign. Testen ist kein „nice-to-have“, sondern eine Voraussetzung. Wie ein Ingenieur es ausdrückte, gibt es keine Formeln, die jede erdenkliche Materialeigenschaft oder Förderbandkonfiguration berücksichtigen können.

Förderstrecke und Vertikalhub bestimmen Pumpengröße und Rohrdurchmesser. Vakuumsysteme haben im Allgemeinen eine geringere Entfernung als Drucksysteme, obwohl die Dichtstrom-Vakuumförderung diesen Bereich erweitert hat.

Eindämmung ist die Standardeinstellung. Die Vakuumförderung ist grundsätzlich geschlossen. Bei giftigen, wirkungsstarken oder brennbaren Materialien ist diese Eindämmung nicht nur praktisch, sondern auch regulatorisch.

Reinigung ist wichtig. Bei chemischen Anwendungen, bei denen es häufig zu Produktwechseln kommt, müssen die Systeme für eine einfache Reinigung ausgelegt sein. Modulare Designs mit Schnellspannklemmen und zugänglichen Filterbaugruppen reduzieren Ausfallzeiten.

Zusammenfassung

Die pneumatische Vakuumförderung ist nicht für jede chemische Anwendung die richtige Wahl. Lange Distanzen und sehr hohe Durchsätze können dennoch Drucksysteme begünstigen. Aber für die meisten Anwendungen im Werksbereich mit Pulvern und Granulaten, bei denen Eindämmung, Staubkontrolle und Produktintegrität Priorität haben, bietet die Vakuumförderung eine saubere, flexible und zuverlässige Lösung.

Die Wahl zwischen verdünnter und dichter Phase bestimmt die Fördergeschwindigkeit, den Produktabbau und den Energieverbrauch. Die Wahl der Pumpentechnologie wirkt sich auf Betriebskosten, Wartung und Zuverlässigkeit aus. Das Design von Sammlern, Filtern und Rohrleitungen bestimmt, ob das System reibungslos läuft oder zu Wartungsproblemen führt.

Die Vakuumförderung ist theoretisch nicht kompliziert. In der Praxis erfordert es Aufmerksamkeit für Materialverhalten, Systemintegration und die Art der Problemlösung, die kein Lehrbuch lehren kann.

Technische FAQ

F: Was ist der Unterschied zwischen Dünnstrom- und Dichtstrom-Vakuumförderung?
Die verdünnte Phase suspendiert Partikel in einem sich schnell bewegenden Luftstrom mit hoher Geschwindigkeit. Die dichte Phase bewegt Materialien in langsamen, kontrollierten Stößen mit niedriger Geschwindigkeit. Die dichte Phase ist schonender für bröckelige und abrasive Materialien, erfordert jedoch eine präzisere Steuerung und hängt stärker von den Materialeigenschaften ab.

F: Warum sollten Sie sich für die Vakuumförderung gegenüber der Druckförderung für Chemikalien entscheiden?
Vakuumsysteme halten Staub und Material innerhalb der Förderleitung. Wenn ein Leck auftritt, wird Luft nach innen gesaugt, anstatt dass Material herausgedrückt wird. Dies macht die Vakuumförderung sauberer, sicherer und eignet sich besser für Anwendungen, bei denen Staubkontrolle und Bedienerbelastung eine Rolle spielen.

F: Welche Vakuumpumpe eignet sich am besten für die Förderung chemischer Pulver?
Flüssigkeitsringpumpen vertragen Feuchtigkeit und Verschleppung gut. Trockene Schraubenspindelpumpen bieten ölfreien Betrieb und hohe Effizienz. Regenerativgebläse eignen sich für Dünnphasenanwendungen über kurze Entfernungen. Die richtige Wahl hängt von den Materialeigenschaften, der Förderstrecke und den Prioritäten bei den Betriebskosten ab.

F: Wie verhindere ich Filterverstopfungen bei der Vakuumförderung?
Verwenden Sie einen Zyklon-Vorabscheider, um Schüttgut zu entfernen, bevor es den Filter erreicht. Passen Sie das Filtermedium an das jeweilige Pulver an – Kartusche, Beutel oder Membran. Pulse-Jet-Reinigungssysteme tragen zur Aufrechterhaltung der Filterleistung bei. Für ultrafeine Pulver sind möglicherweise spezielle Filtermedien erforderlich.

F: Können Vakuumsysteme kohäsive oder schwierige Pulver verarbeiten?
Ja, mit dem richtigen Design. Kohäsive Pulver wie Zinkoxid erfordern steile Trichterwinkel, polierte Innenoberflächen und richtig dimensionierte Auslässe, um Bogenbildung und Lochbildung zu verhindern. Drucktransmitter können Verstopfungen automatisch erkennen und beseitigen. Um den richtigen Ansatz zu ermitteln, sind Tests unerlässlich.
