In der hochpräzisen Welt der Halbleiterfertigung sind Vakuumsysteme die heimlichen Helden. Sie schaffen und erhalten die makellosen Umgebungen, die für kritische Prozesse wie chemische Gasphasenabscheidung (CVD), Ätzen und Ionenimplantation erforderlich sind. Wenn eine Vakuumpumpe jedoch ausfällt oder eine unzureichende Leistung erbringt, führt dies nicht nur zu einer geringfügigen Verzögerung; Dies kann zu katastrophalen Ertragseinbußen, kostspieligen Werkzeugausfallzeiten und Kontaminationsereignissen führen, die ganze Produktionschargen gefährden.
In diesem Leitfaden werden die fünf häufigsten – und kostspieligsten – Vakuumpumpenprobleme in Halbleiterfabriken (Fabs) beschrieben. Wir erforschen die Ursachen, bieten umsetzbare Lösungen und erklären, wie die Auswahl der richtigen Pumpentechnologie von Anfang an die effektivste Präventionsstrategie ist.
1. Kohlenwasserstoffverunreinigung und Rückströmung
Das Problem: Dies ist der primäre Ertragskiller in Front-End-Prozessen. Kohlenwasserstoffe aus Pumpenölen können von der Pumpe in die hochreine Prozesskammer zurückströmen und die Wafer verunreinigen. Diese Verunreinigungen verursachen Defekte in nanoskaligen Schaltkreisen, was zu Geräteausfällen und verringerter Ausbeute führt.
Grundursachen:
Einsatz herkömmlicher ölgedichteter Drehschieber-Vakuumpumpen oder Diffusionspumpen in sensiblen Anwendungen.
Verschlechterung des Pumpenöls aufgrund hoher Temperaturen oder Reaktion mit Prozessgasen.
Unzureichende oder fehlerhafte Spülsysteme und Kühlfallen.
Lösungen:
Beseitigen Sie die Quelle: Übergang zur Trockenvakuumpumpentechnologie. Trockene Vakuumpumpen, die kein Sperröl in der Pumpkammer verwenden, eliminieren das Risiko einer Rückströmung von Kohlenwasserstoffen vollständig.
Nutzen Sie die Filtrierung am Einsatzort: Implementieren und warten Sie wirksame Einlassfallen, Adsorber oder Katalysatoren, die darauf ausgelegt sind, bestimmte Verunreinigungen aufzufangen.
Optimieren Sie die Wartung: Führen Sie für Prozesse, bei denen Trockenpumpen noch nicht möglich sind, einen aggressiven und häufigen Ölwechselplan ein und verwenden Sie ausschließlich hochreine Flüssigkeiten in Halbleiterqualität.
2. Korrosion und chemischer Angriff
Das Problem: Bei Halbleiterprozessen kommen hochaggressive Gase wie Fluor, Chlor, Bortrichlorid und Wolframhexafluorid zum Einsatz. Diese Gase und ihre Plasmanebenprodukte können die internen Komponenten einer Pumpe – wie Rotoren, Statoren und Lager – schnell korrodieren, was zu einem plötzlichen Ausfall, der Bildung von Metallpartikeln und einer instabilen Pumpleistung führt.
Grundursachen:
Standardpumpenmaterialien (wie Standardstähle oder Aluminium) sind nicht mit der Prozesschemie kompatibel.
Unzureichender oder falscher Spülgasfluss (z. B. Stickstoff), um korrosive Gase durch die Pumpe zu spülen.
Eindringende Feuchtigkeit, die sich mit Prozessgasen zu stark korrosiven Säuren verbinden kann.
Lösungen:
Geben Sie eine korrosionsbeständige Konstruktion an: Wählen Sie Pumpen mit vernickelten, PTFE-beschichteten oder keramikbeschichteten Innenteilen. Für extreme Anwendungen empfehlen wir Pumpen, die vollständig aus korrosionsbeständigen Legierungen bestehen.
Sorgen Sie für eine ordnungsgemäße Trockenspülung: Implementieren Sie ein kontinuierliches, reguliertes Inertgas-Spülsystem. Dadurch entsteht eine Schutzbarriere und hilft, reaktive Nebenprodukte durch die Pumpe zu transportieren, bevor sie sich ablagern oder korrodieren können.
Kontrollieren Sie die Feuchtigkeit: Verwenden Sie Lastschleusen und stellen Sie sicher, dass die Pumpe und die Abgasleitungen ordnungsgemäß beheizt sind, um Kondensation zu verhindern.
3. Partikelerzeugung und -ablösung
Das Problem: Die Vakuumpumpe selbst kann zur Partikelverschmutzungsquelle werden. Partikel können durch internen Verschleiß (z. B. Lagerverschleiß) oder durch das Ablösen von Flocken gehärteter Prozessablagerungen entstehen. Diese Partikel können stromaufwärts wandern und Kammern und Wafer kontaminieren.
Grundursachen:
Mechanischer Verschleiß bei Pumpen mit berührenden Bauteilen.
Ansammlung und anschließendes Abblättern von Prozessrückständen (z. B. Oxide, Nitride) im Inneren der Pumpe.
Verwendung interner Schmiermittel, die sich zersetzen und Partikel bilden können.
Lösungen:
Wählen Sie Pumpen mit berührungsloser Technologie: Pumpen wie Schrauben- oder Klauenpumpen verfügen über synchronisierte Rotoren, die sich nie berühren, wodurch die verschleißbedingte Partikelbildung drastisch reduziert wird.
Führen Sie eine In-situ-Reinigung durch: Wählen Sie Pumpenmodelle, die automatisierte Cleaning-In-Place-Verfahren (CIP) ermöglichen. Dadurch werden interne Ablagerungen ohne Demontage sicher aufgelöst und entfernt, wodurch die Pumpe sauber bleibt und die Leistung wiederhergestellt wird.
Überwachen Sie die Pumpenabgase: Installieren Sie Partikelzähler an den Pumpenabgasleitungen, um den Partikelausstoß der Pumpe proaktiv zu überwachen und Wartungsarbeiten zu planen, bevor sie zu einem Problem werden.
4. Geringe Zuverlässigkeit und hohe Wartungsausfallzeiten
Das Problem: Ungeplante Pumpenausfälle führen zu ungeplanten Werkzeugausfällen, was in einer Fabrik mit hoher Auslastung außerordentlich kostspielig ist. Häufige, langwierige Wartung verringert auch die Gesamtanlageneffektivität (OEE).
Grundursachen:
Pumpen sind nicht für den 24/7-Halbleiterbetrieb ausgelegt.
Mangelnde Zustandsüberwachung führt zu reaktiver (nicht proaktiver) Wartung.
Komplexe Pumpenkonstruktionen, deren Wartung schwierig und zeitaufwändig ist.
Lösungen:
Investieren Sie in robuste Pumpen in Halbleiterqualität: Wählen Sie Pumpen, die speziell für den Dauerbetrieb in rauen Fabrikumgebungen entwickelt und gebaut wurden, und keine umfunktionierten Industriemodelle.
Führen Sie vorausschauende Wartung ein: Nutzen Sie Pumpen mit integrierten intelligenten Sensoren, die Temperatur, Vibration und Motorleistung überwachen. Fortschrittliche Steuerungen können diese Daten in Trends umwandeln, um Ausfälle Wochen im Voraus vorherzusagen.
Wartungsfreundliches Design: Wählen Sie Pumpen mit einem modularen Design, das einen schnellen Austausch stark verschleißender Komponenten wie Lager oder Dichtungen ermöglicht und so die mittlere Reparaturzeit (MTTR) minimiert.
5. Ineffizienter Energieverbrauch
Das Problem: Vakuumpumpen gehören zu den größten Stromverbrauchern in einer Fabrik. Ältere oder ineffiziente Pumpenkonstruktionen laufen unabhängig von der Prozessanforderung mit konstanter Geschwindigkeit, verschwenden enorme Energiemengen und erhöhen den CO2-Fußabdruck und die Betriebskosten der Fabrik.
Grundursachen:
Einsatz von Pumpen mit fester Drehzahl und Drosselventilen oder Bypassleitungen.
Übergroße Pumpen, die weit von ihrem optimalen Effizienzpunkt entfernt sind.
Fehlendes Energiemanagement auf Systemebene.
Lösungen:
Implementieren Sie die Technologie des variablen Frequenzantriebs (VFD): Eine VFD-Schraubenvakuumpumpe kann ihre Drehzahl präzise an die Echtzeit-Gaslast anpassen. Dadurch kann der Energieverbrauch im Vergleich zu einer Pumpe mit fester Drehzahl um 40–60 % gesenkt werden.
Passen Sie Ihre Pumpe richtig an: Arbeiten Sie mit Anwendungstechnikern zusammen, um eine Pumpe auszuwählen, die für Ihren spezifischen Prozessgrunddruck und die Durchflussanforderungen nahezu ihren Spitzenwirkungsgrad erreicht.
Erwägen Sie die Wärmerückgewinnung: Die Kompressionsarbeit in einer Pumpe erzeugt Wärme. Fortschrittliche Systeme können diese Wärmeenergie für die Nutzung an anderer Stelle in der Anlage auffangen.
Warum die Schraubenvakuumpumpen der DVS-Serie von Wordfik die ideale Wahl für die Halbleiterfertigung sind

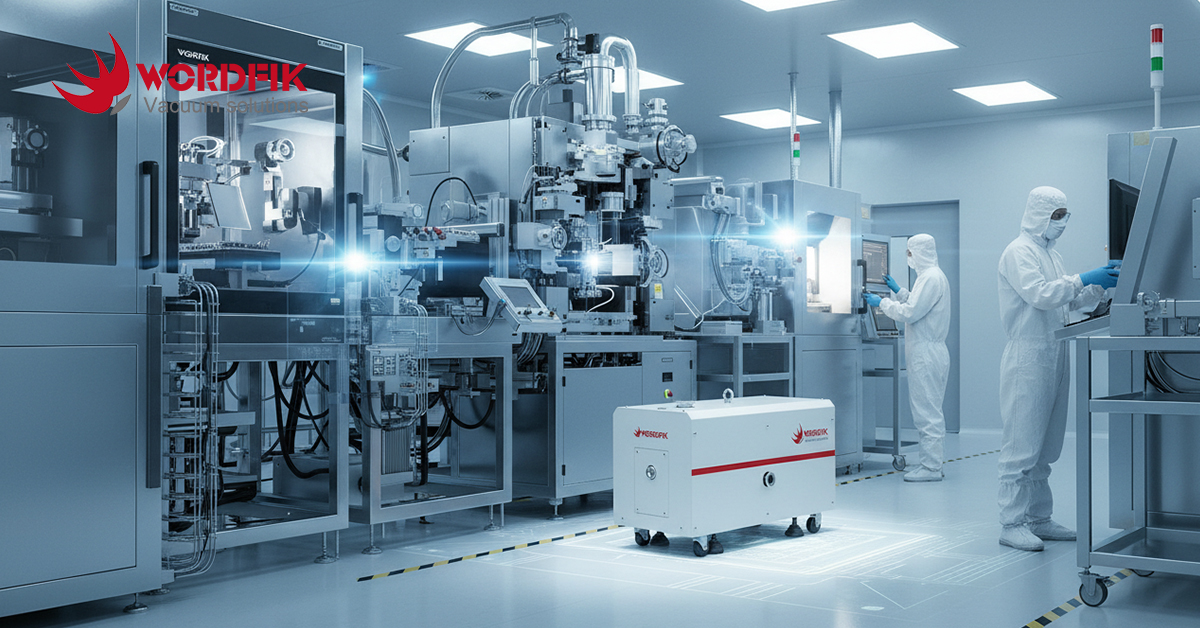

Um die fünf oben genannten kritischen Probleme anzugehen, ist mehr als nur eine Standardpumpe erforderlich; Es erfordert eine Lösung, die auf die besonderen Herausforderungen der Halbleiterindustrie zugeschnitten ist. Die ölfreie Schraubenvakuumpumpe der DVS-Serie von Wordfik wurde von Grund auf für diese Lösung entwickelt.
Ultimative Reinheit und proaktive Kontaminationskontrolle: Als echte 100 % ölfreie Pumpe eliminiert die DVS-Serie das Risiko einer Kohlenwasserstoffkontamination an der Quelle. Entscheidend ist, dass das integrierte, optimierte Stickstoffspülsystem eine präzise und kontinuierliche Spülung der Pumpkammer ermöglicht. Dies verhindert aktiv die Kondensation und Ansammlung korrosiver oder partikelbildender Prozessnebenprodukte und sichert so Ihre Ausbeute bei den empfindlichsten Abscheidungs- und Ätzprozessen.

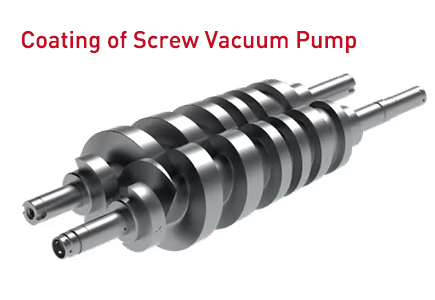

Unübertroffene Chemikalienbeständigkeit: Die DVS-Pumpe wurde mit fortschrittlichen Beschichtungen und korrosionsbeständigen Materialien auf allen benetzten Oberflächen entwickelt und widersteht den aggressivsten Chemikalien der Branche und gewährleistet so eine lange Lebensdauer und Zuverlässigkeit.
Auf Sauberkeit ausgelegt: Die berührungslosen Schraubenrotoren minimieren die Partikelbildung, während Optionen für die automatische In-situ-Reinigung (CIP) die Bildung leistungsmindernder Ablagerungen verhindern und so eine saubere Pumpenumgebung gewährleisten.
Maximale Betriebszeit mit intelligenter Überwachung: Die DVS-Pumpe ist für den Dauerbetrieb mit robustem Design ausgelegt und bietet mehr als nur Zuverlässigkeit. Die integrierte IoT-Konnektivität und die intelligenten Sensoren ermöglichen die Echtzeit-Fernüberwachung kritischer Gesundheitsparameter wie Lagertemperatur, Vibration und Motorlast. Dies ermöglicht eine echte vorausschauende Wartung, die Ihr Team auf potenzielle Probleme aufmerksam macht, bevor diese zu ungeplanten Ausfallzeiten führen, und so die Verfügbarkeit Ihrer Werkzeuge und die Gesamtanlageneffektivität (Overall Equipment Effectiveness, OEE) zu maximieren.
Intelligente Effizienz: Ausgestattet mit einem hocheffizienten Frequenzumrichter (VFD) passt die DVS-Pumpe die Drehzahl dynamisch an den Prozessbedarf an und sorgt so für erhebliche Energieeinsparungen und niedrigere Gesamtbetriebskosten.
In der Halbleiterfertigung ist Ihre Vakuumpumpe ein entscheidender Bestandteil Ihrer Prozessintegrität. Die Wahl einer Pumpe wie der Wordfik DVS-Serie, die speziell zur Lösung dieser Kernprobleme der Branche entwickelt wurde, ist eine Investition in Ertrag, Betriebszeit und betriebliche Exzellenz.
