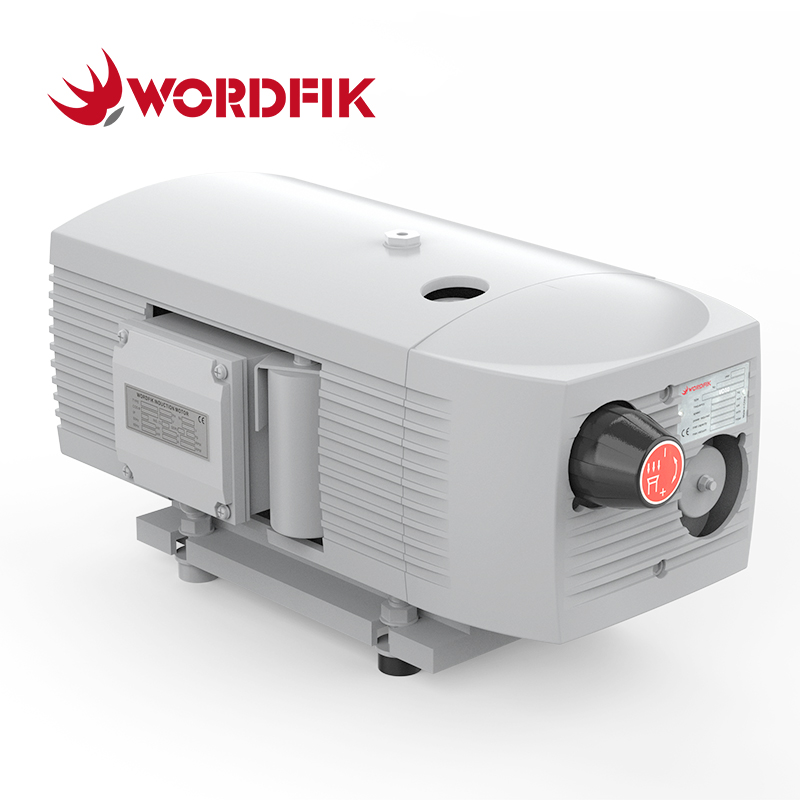

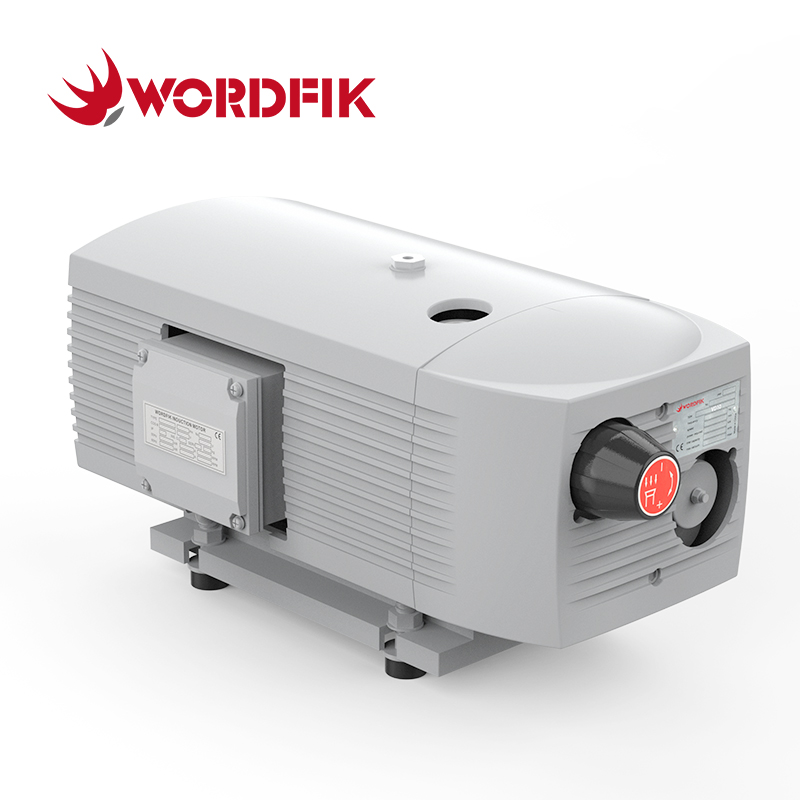

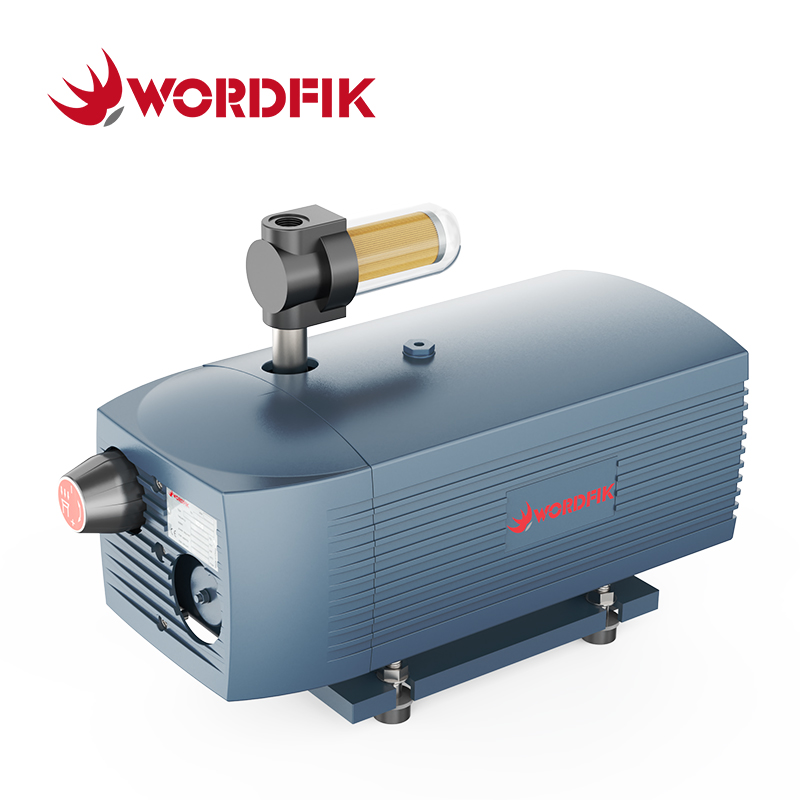

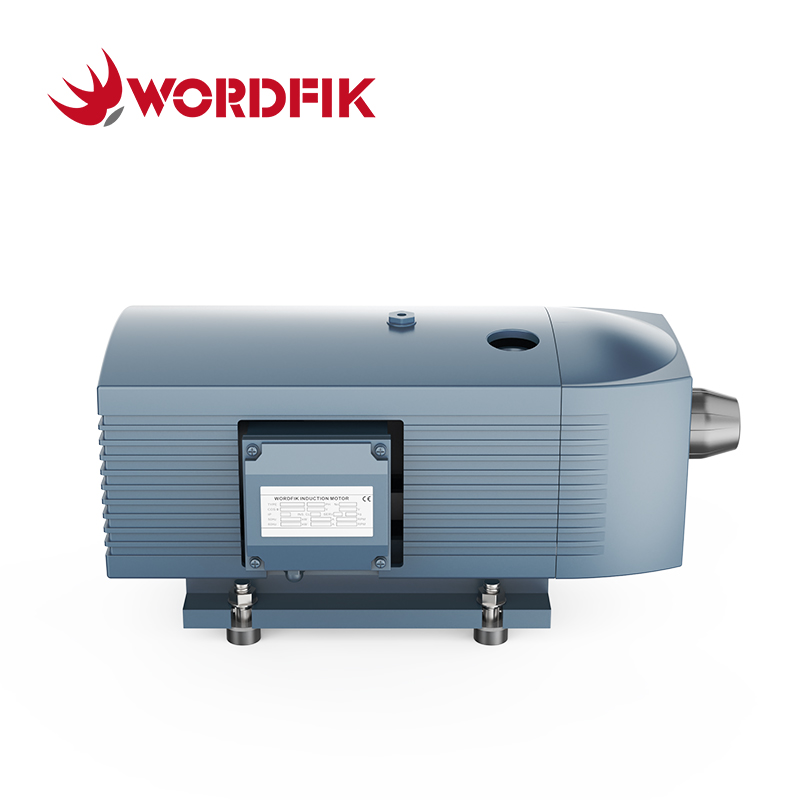

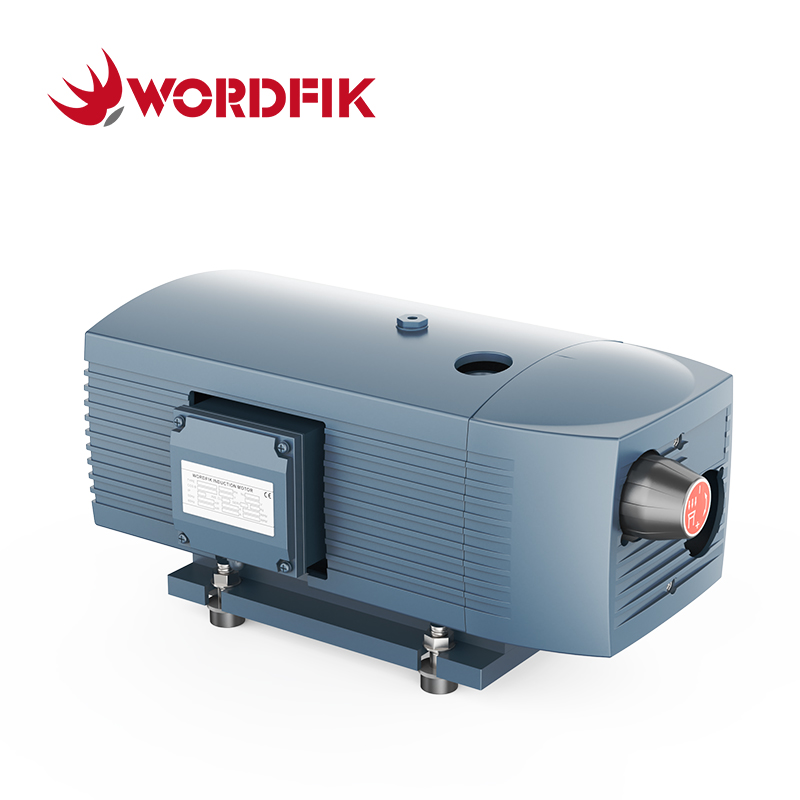

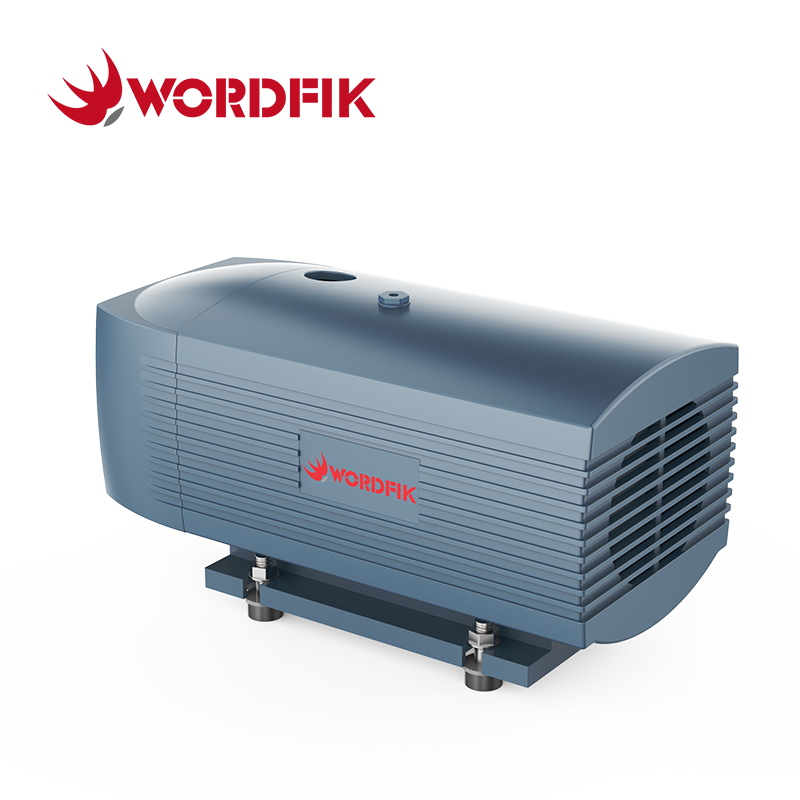

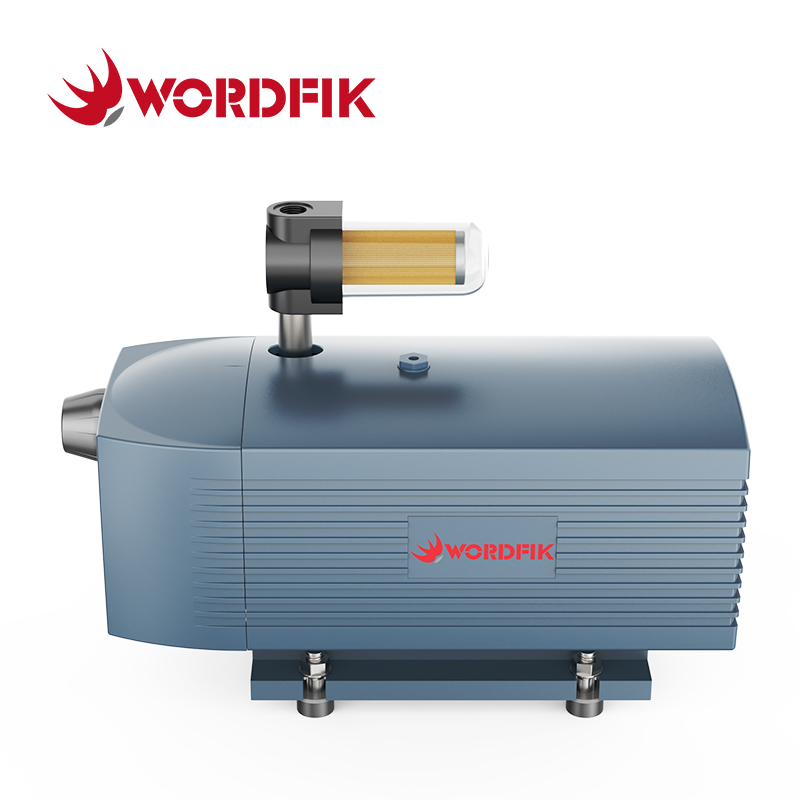

Die trockene Drehschieber-Vakuumpumpe Wordfik VD10 ist eine kompakte, ölfreie Vakuumlösung, die für Vakuumheber, Pick-and-Place-Systeme, Vakuumvorrichtungen, Automatisierungsgeräte und Furnierpressen entwickelt wurde. Mit einer Sauggeschwindigkeit von 10 m³/h (50 Hz) bzw. 12 m³/h (60 Hz) und einem Enddruck von 150 mbar sorgt er für ein sauberes, stabiles Vakuum mit einem Motor mit niedriger Drehzahl (1420 U/min) für eine längere Lebensdauer.
Seine ölfreie, trockene Drehflügelstruktur verwendet selbstschmierende Graphit-Verbundflügel, wodurch Ölverunreinigungen, Ölwechsel und Entsorgungskosten vermieden werden. Der VD10 ist sowohl in einphasiger als auch in dreiphasiger Konfiguration erhältlich und eignet sich für eine Vielzahl von Installationsanforderungen in Werkstatt- und Laborumgebungen.
Merkmale:
100 % ölfreier Betrieb, sauber und ohne Umweltverschmutzung
Einphasige und dreiphasige Stromversorgungsoptionen
Minimale Wartung
Hochpräziser Rotor und Zylinder, lange Lebensdauer
Hochwertige EK60-Kohlenstoffschaufeln, geräuscharm und geringe Wärmeentwicklung
Stabiler und kontinuierlicher Betrieb
Kompakt und leicht
Schnelle Lieferung ab Lager
| VD10 Technische Spezifikationen |
| 50 Hz | 60 Hz |
| Pumpgeschwindigkeit | 10 m³/h | 12 m³/h |
| Letztendlich Druck | 150 Mbar |
| Motorleistung | 0,37 kW | 0,44 kW |
Motorspannung
| Δ 175-260 V; Y 300-450 V (3PH) | Δ 202-300 V; Y 350-520 V (3PH) |
| 230 V ± 10% (1PH) | 230 V ± 10% (1PH) |
| Motordrehzahl | 1420 U / min | 1700 U / min |
| Geräuschpegel | 60 dB (a)
| 62 dB (a) |
Einlassverbindung
| ½ Zoll |
| Gewicht | 15 kg
|
| Dimensions | 430*205*198 mm
|
*1) Kontaktieren Sie uns für andere Spannungsoptionen. *2) Bedienungsanleitung. *3) Leistungskurven. *4) 3D -Modelldiagramm.
Anwendung:
 |  |  |

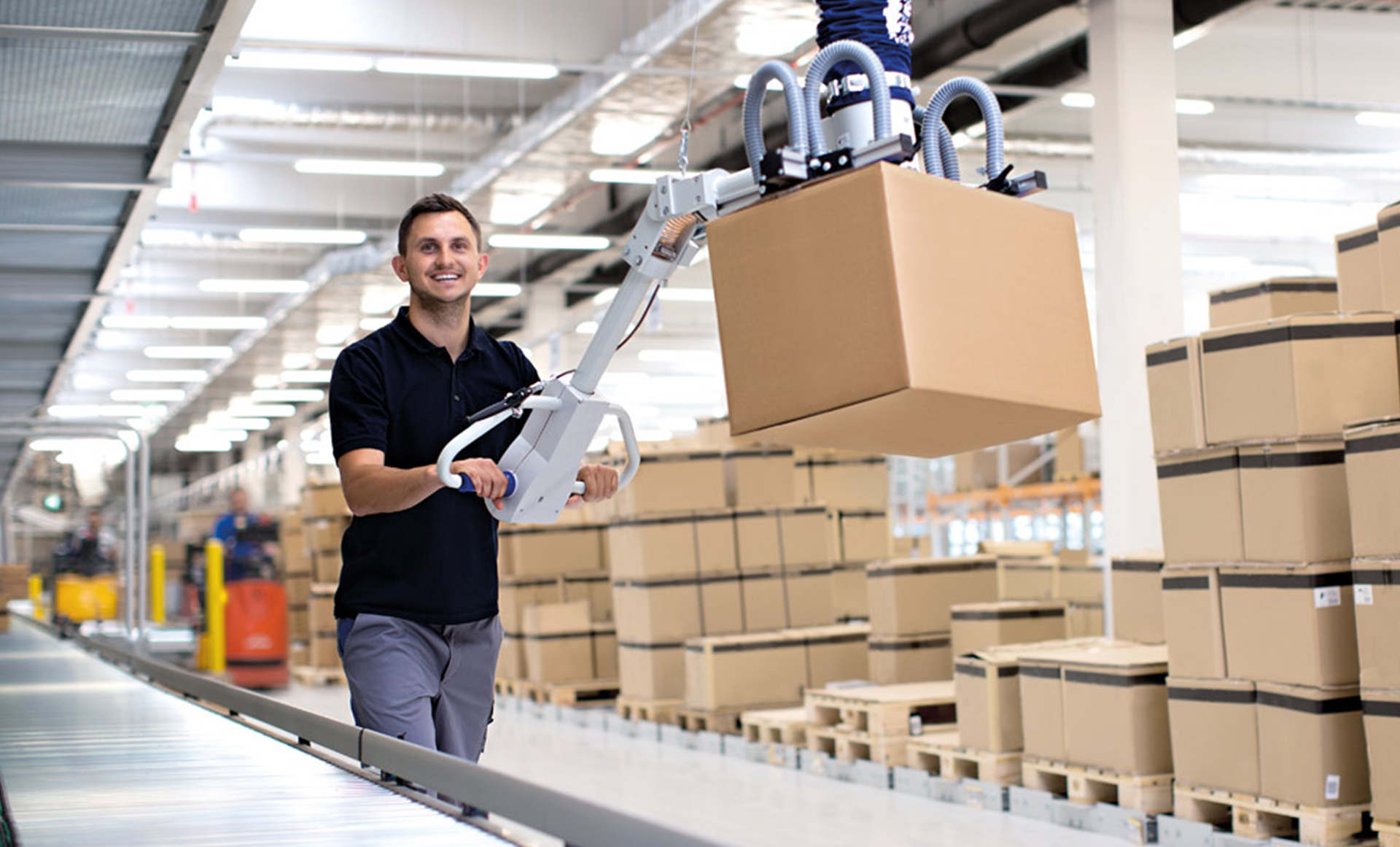

| Vakuumlifter | Furnierpresse | Vakuumvorrichtungen |
|
|
|
 |  |  |
| Laminierung & Druck | Automatisierung | Labor |
| WordFIK VD -Serie Trockener Drehschaufel Vane Vakuumpumpen (Schnellmodellauswahl) |
Modell
| Motorleistung
| Pumpgeschwindigkeit | Letztendlich Druck |
| 50 Hz | 60 Hz | 50 Hz | 60 Hz |
| VD8 | 0,35 kW | 0,42 kW | 8 m³/h | 9,6 m³/h | 150 Mbar |
| VD10 | 0,37 kW | 0,44 kW | 10 m³/h | 12 m³/h |
| VD16 | 0,55 kW | 0,66 kW | 16 m³/h | 19,2 m³/h |
| VD25 | 0,75 kW | 0,9 kW | 25 m³/h | 30 m³/h |
| VD40 | 1,25 kW | 1,5 kW | 40 m³/h | 48 m³/h |
| VD60 | 2,2 kW | 2,6 kW | 60 m³/h | 72 m³/h |
| VD80 | 2,2 kW | 2,6 kW | 80 m³/h | 96 m³/h |
| VD100 | 3 kW | 3,6 kW | 100 m³/h | 120 m³/h |
| VD140 | 4 kW | 4,8 kW | 140 m³/h | 168 m³/h |
| VD160 | 5,5 kW | 6,6 kW | 160 m³/h | 192 m³/h |
| VD200 | 4 kW | 4,8 kW | 200 m³/h | 240 m³/h | 200 Mbar |
VD250
| 7,5 kW | 9 kW | 250 m³/h | 300 m³/h |
| VD360 | 11 kW | / | 351 m³/h | / | 250 Mbar |
| VD400 | 11 kW | 13,2 kW | 400 m³/h | 480 m³/h | 350 Mbar |
