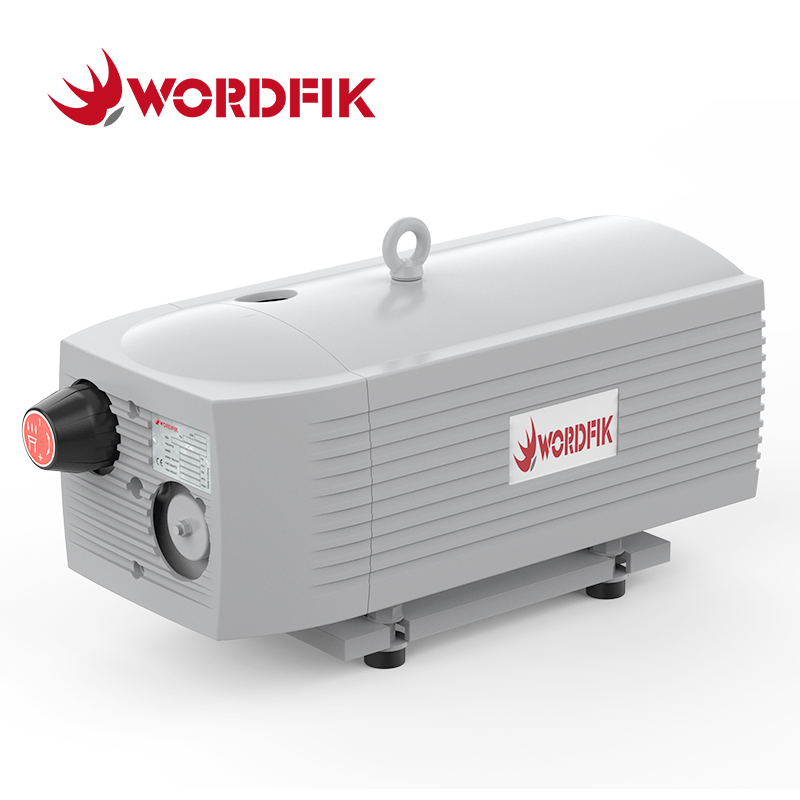

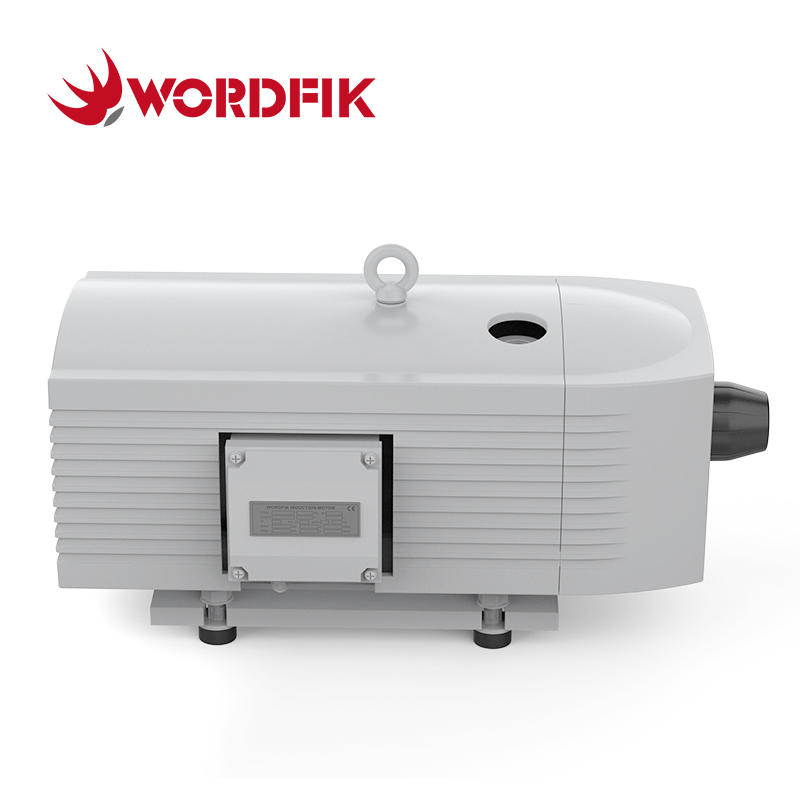

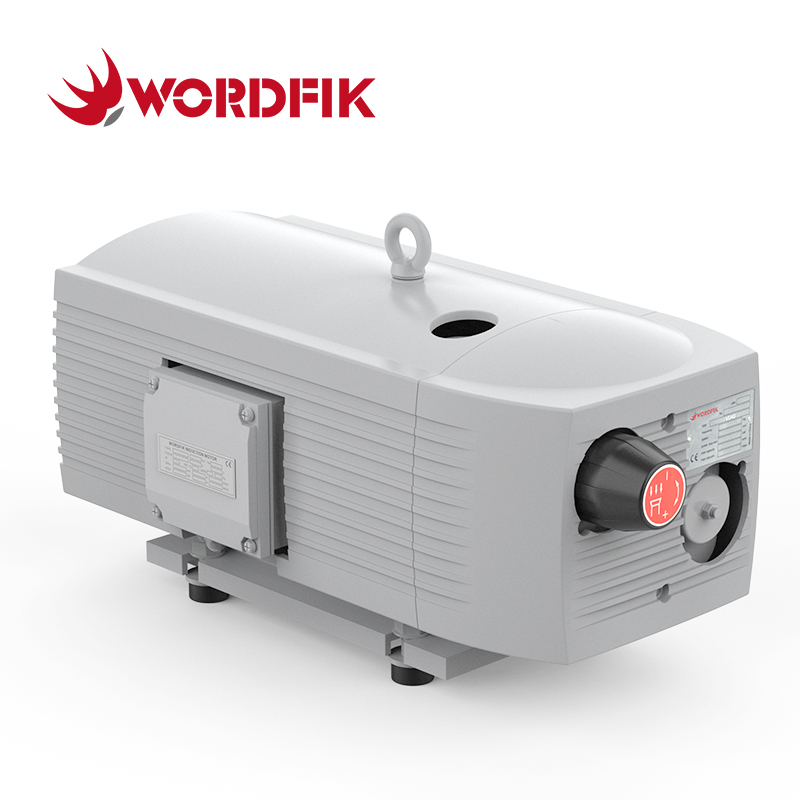

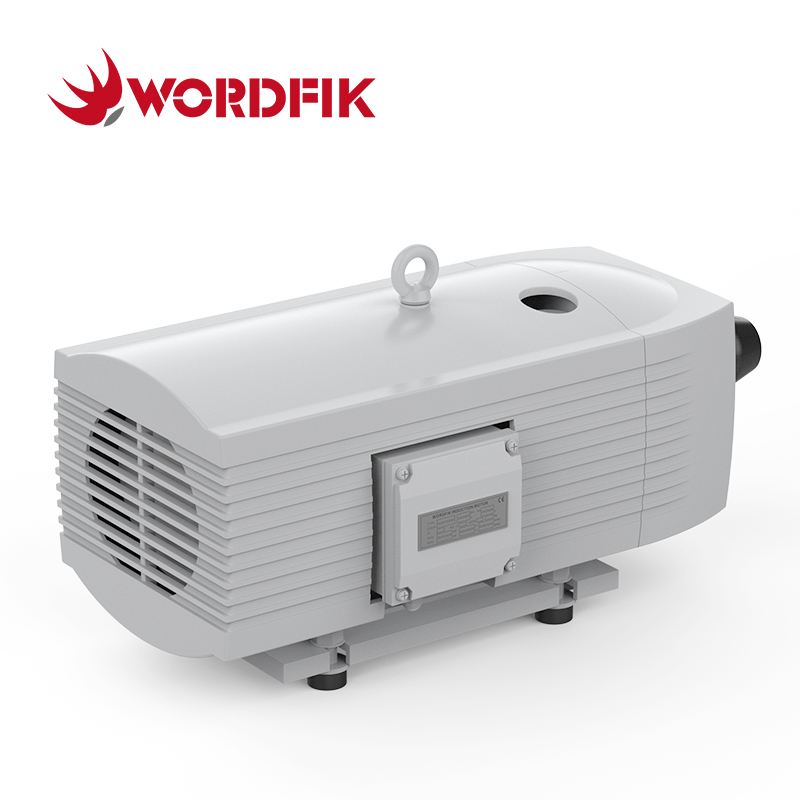

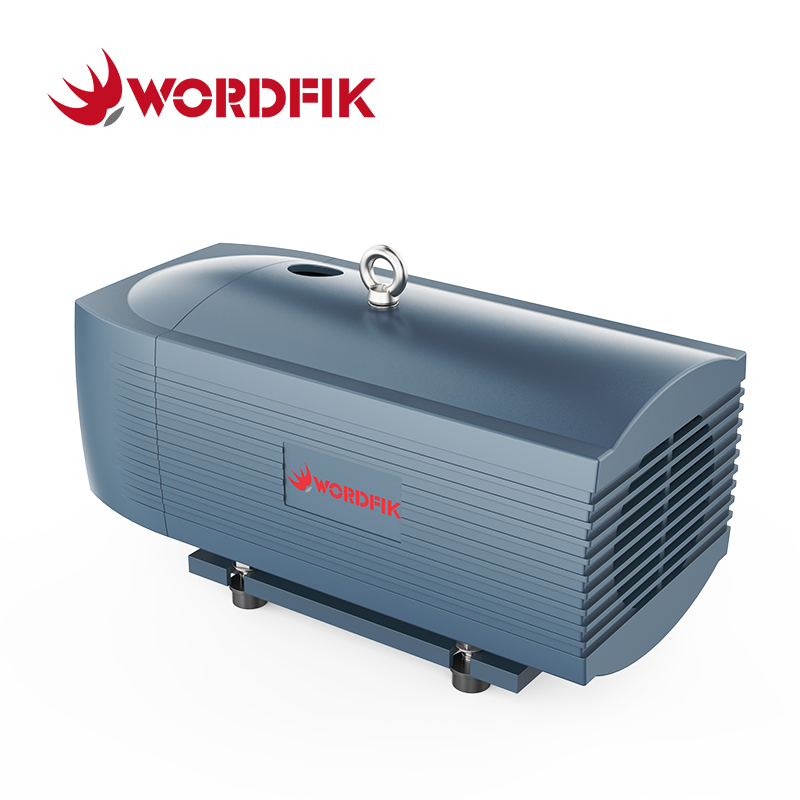

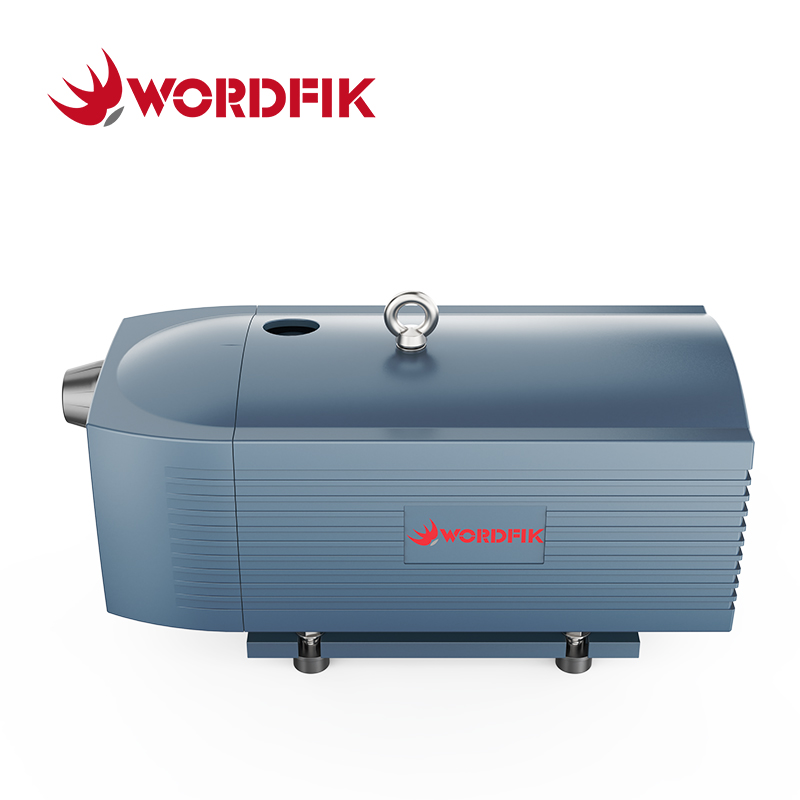

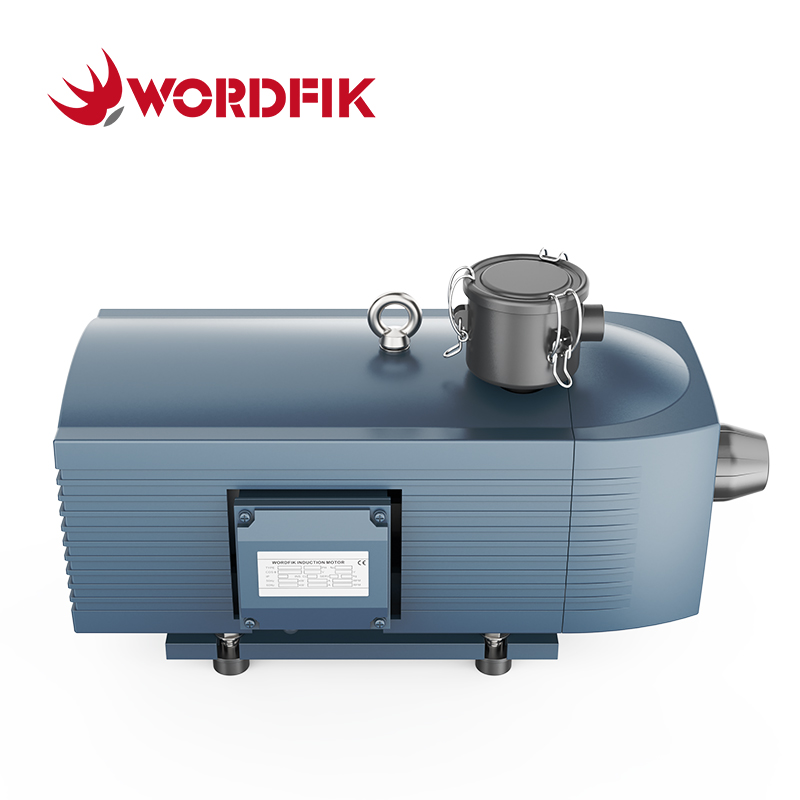

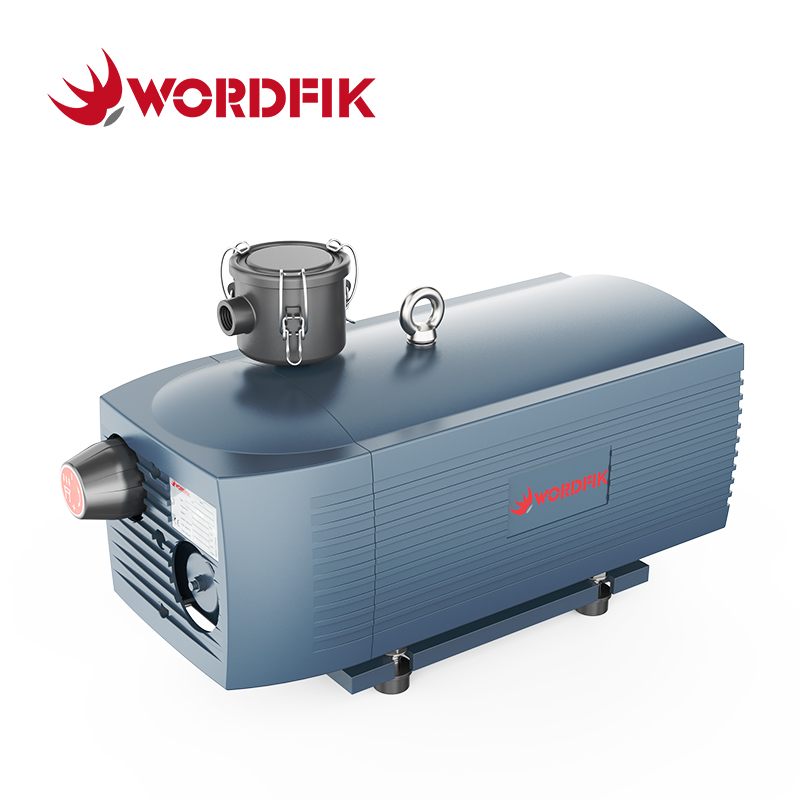

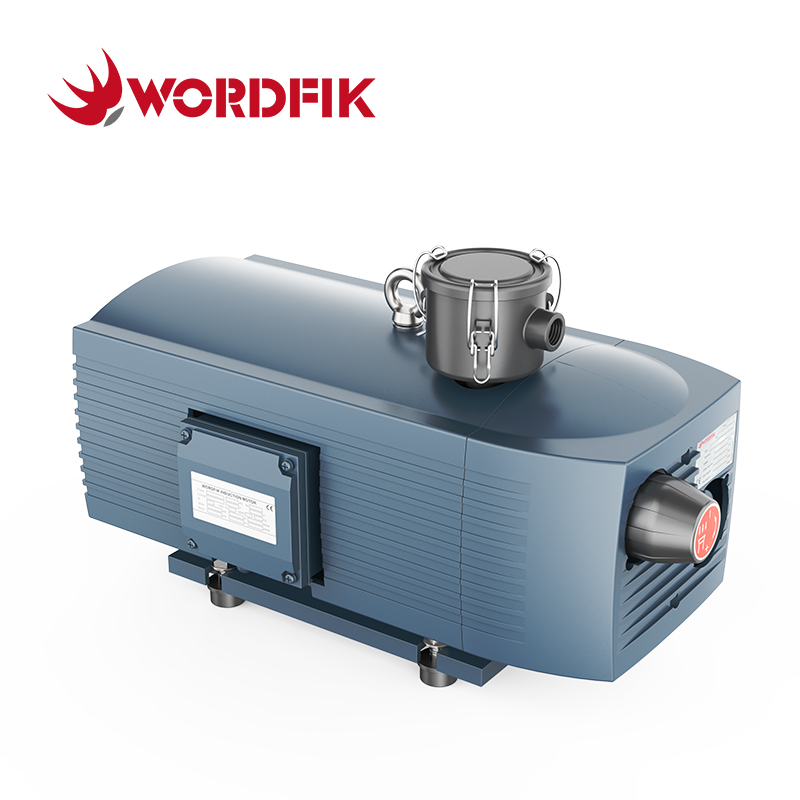

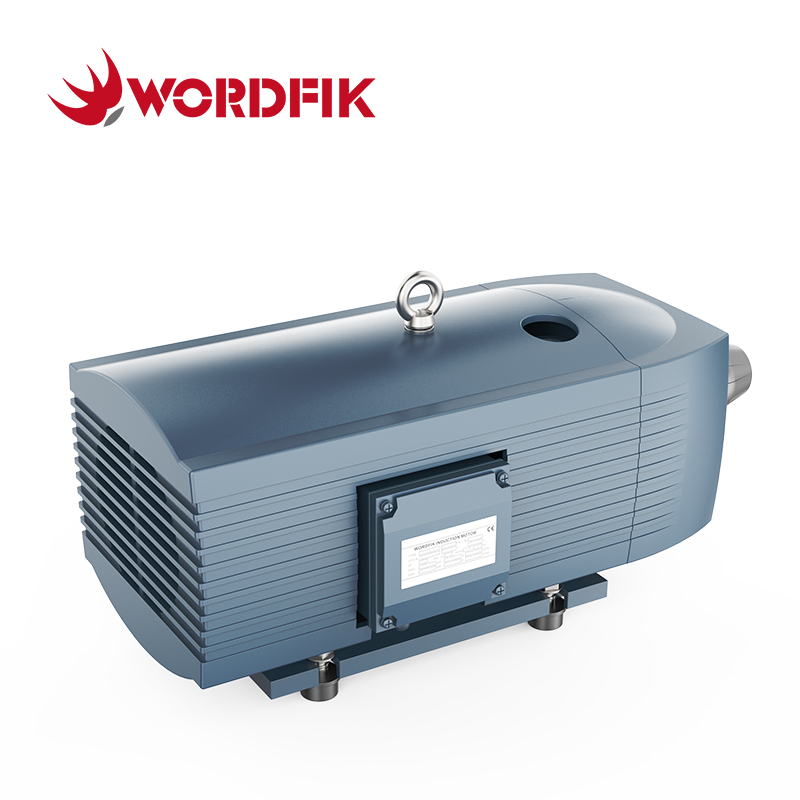

Die trockene Drehschieber-Vakuumpumpe Wordfik VD40 ist eine kompakte, ölfreie Vakuumlösung, die für Roboterhandhabung, Vakuummembranpressen, SMT-Bestückungsmaschinen, Laminierung und Druck sowie CNC-Vakuumtische entwickelt wurde. Es liefert eine Sauggeschwindigkeit von 40 m³/h (23,5 CFM) bei 50 Hz und 48 m³/h (28,2 CFM) bei 60 Hz und erreicht einen Enddruck von 150 mbar. Der Stromverbrauch ist mit nur 1,25 kW (1,7 PS) bei 50 Hz und 1,5 kW (2 PS) bei 60 Hz bemerkenswert niedrig, was ihn zu einer energieeffizienten Wahl für kontinuierliche Produktionsumgebungen macht.
Seine ölfreie, trockene Drehflügelstruktur verwendet verschleißfeste Graphit-Verbundflügel, wodurch Ölverunreinigungen, Ölwechsel und Entsorgungskosten vermieden werden. Der VD40 ist sowohl in einphasigen als auch dreiphasigen Leistungskonfigurationen mit 50/60-Hz-Doppelfrequenzunterstützung erhältlich und lässt sich problemlos in eine Vielzahl von Industrieanlagen und automatisierten Systemen integrieren.
Merkmale:
100 % ölfreier Betrieb, sauber und ohne Umweltverschmutzung
Einphasige und dreiphasige Stromversorgungsoptionen
Minimale Wartung
Hochpräziser Rotor und Zylinder, lange Lebensdauer
Hochwertige EK60-Kohlenstoffschaufeln, geräuscharm und geringe Wärmeentwicklung
Stabiler und kontinuierlicher Betrieb
Kompakt und leicht
Schnelle Lieferung ab Lager
| VD40 Technische Spezifikationen |
| 50 Hz | 60 Hz |
| Pumpgeschwindigkeit | 40 m³/h | 48 m³/h |
| Letztendlich Druck | 150 Mbar |
| Motorleistung | 1,25 kW | 1,5 kW |
Motorspannung
| Δ 190-255 V; Y 330-440 V (3PH) | Δ 190-290 V; Y 330-500 V (3PH) |
| 230 V ± 10% (1PH) | 230 V ± 10% (1PH) |
| Motordrehzahl | 1420 U / min | 1700 U / min |
| Geräuschpegel | 67 dB (a)
| 72 dB (a) |
Einlassverbindung
| ¾ Zoll |
| Gewicht | 39 kg
|
| Dimensions | 570*270*292 mm
|
*1) Kontaktieren Sie uns für andere Spannungsoptionen. *2) Bedienungsanleitung. *3) Leistungskurven. *4) 3D -Modelldiagramm.
Anwendung:
 |  |  |
| Vakuumlifter | Vakuummembranpresse | SMT-Bestückungsmaschine |
|
|
|
 |  |  |
| Laminierung & Druck | Automatisierung | CNC-Vakuumtisch |
| WordFIK VD -Serie Trockener Drehschaufel Vane Vakuumpumpen (Schnellmodellauswahl) |
Modell
| Motorleistung
| Pumpgeschwindigkeit | Letztendlich Druck |
| 50 Hz | 60 Hz | 50 Hz | 60 Hz |
| VD8 | 0,35 kW | 0,42 kW | 8 m³/h | 9,6 m³/h | 150 Mbar |
| VD10 | 0,37 kW | 0,44 kW | 10 m³/h | 12 m³/h |
| VD16 | 0,55 kW | 0,66 kW | 16 m³/h | 19,2 m³/h |
| VD25 | 0,75 kW | 0,9 kW | 25 m³/h | 30 m³/h |
| VD40 | 1,25 kW | 1,5 kW | 40 m³/h | 48 m³/h |
| VD60 | 2,2 kW | 2,6 kW | 60 m³/h | 72 m³/h |
| VD80 | 2,2 kW | 2,6 kW | 80 m³/h | 96 m³/h |
| VD100 | 3 kW | 3,6 kW | 100 m³/h | 120 m³/h |
| VD140 | 4 kW | 4,8 kW | 140 m³/h | 168 m³/h |
| VD160 | 5,5 kW | 6,6 kW | 160 m³/h | 192 m³/h |
| VD200 | 4 kW | 4,8 kW | 200 m³/h | 240 m³/h | 200 Mbar |
VD250
| 7,5 kW | 9 kW | 250 m³/h | 300 m³/h |
| VD360 | 11 kW | / | 351 m³/h | / | 250 Mbar |
| VD400 | 11 kW | 13,2 kW | 400 m³/h | 480 m³/h | 350 Mbar |
