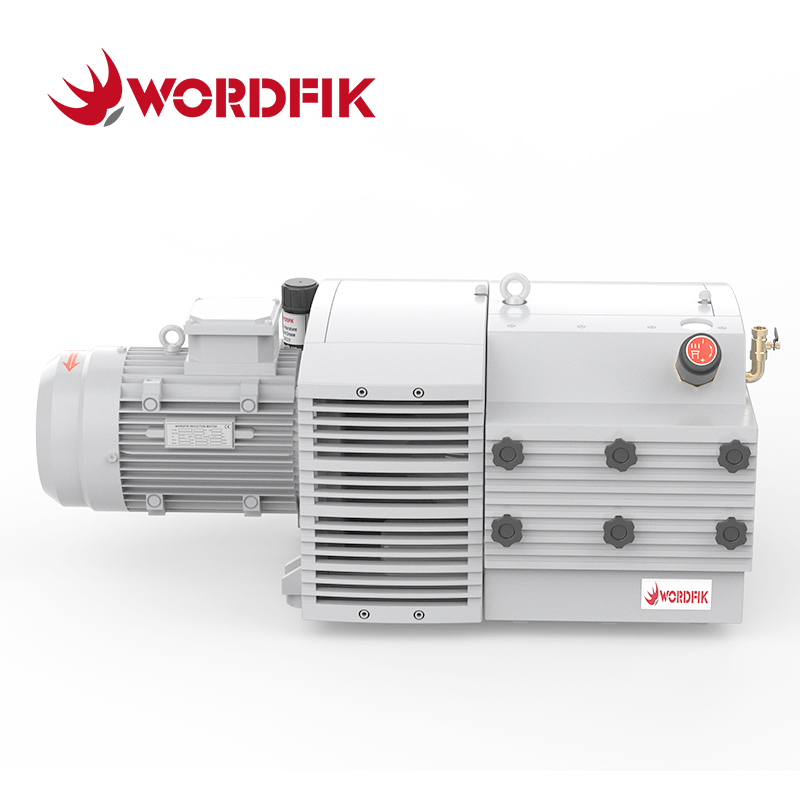

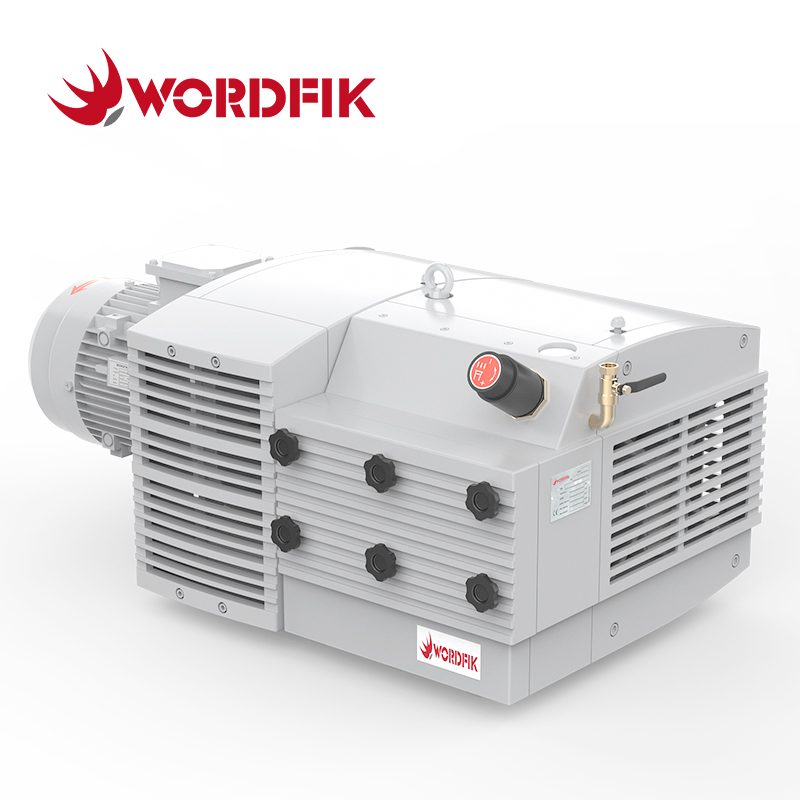

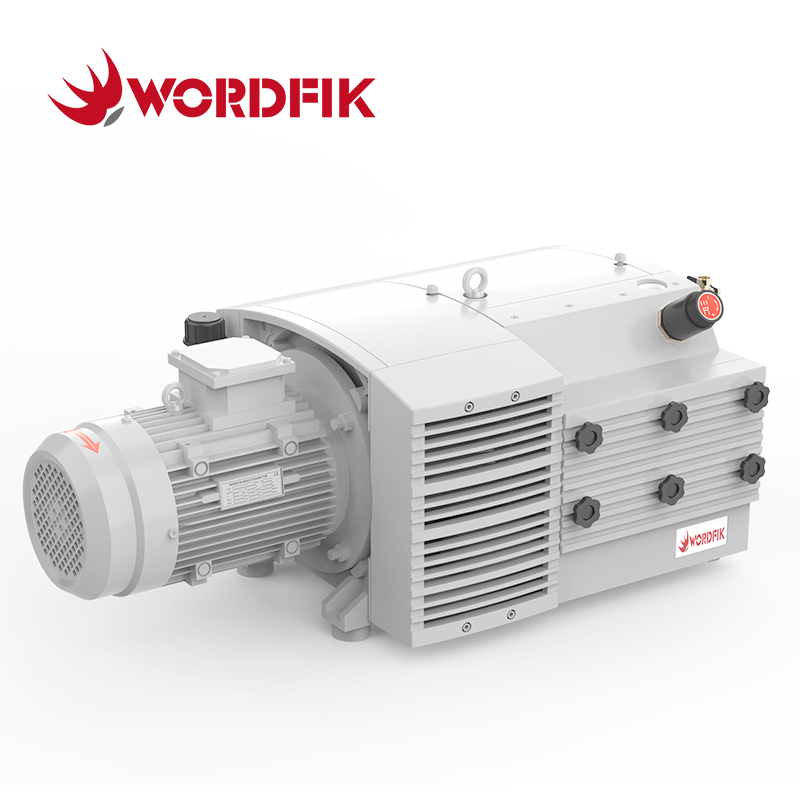

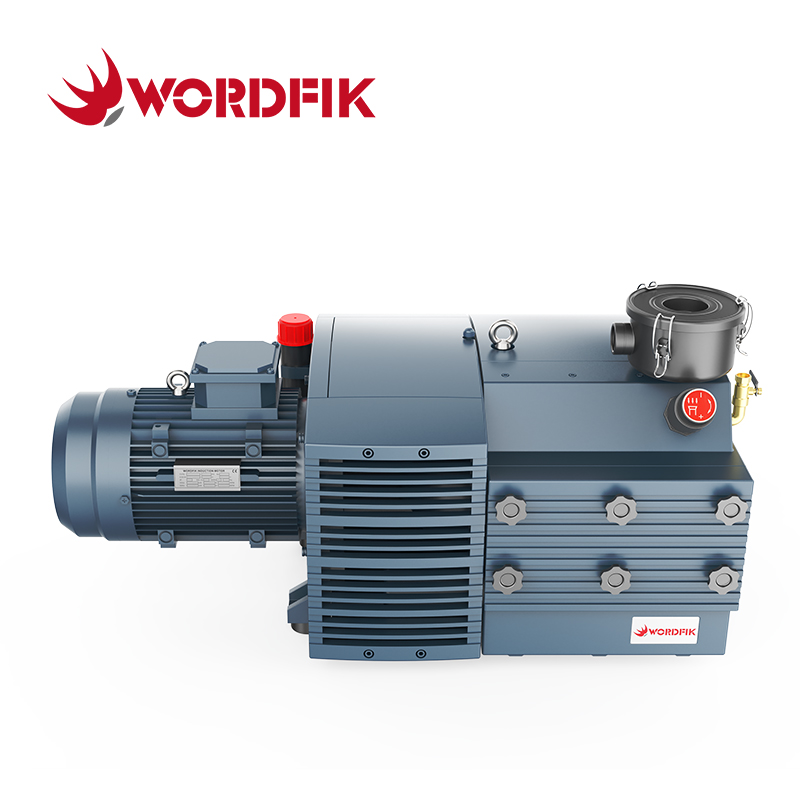

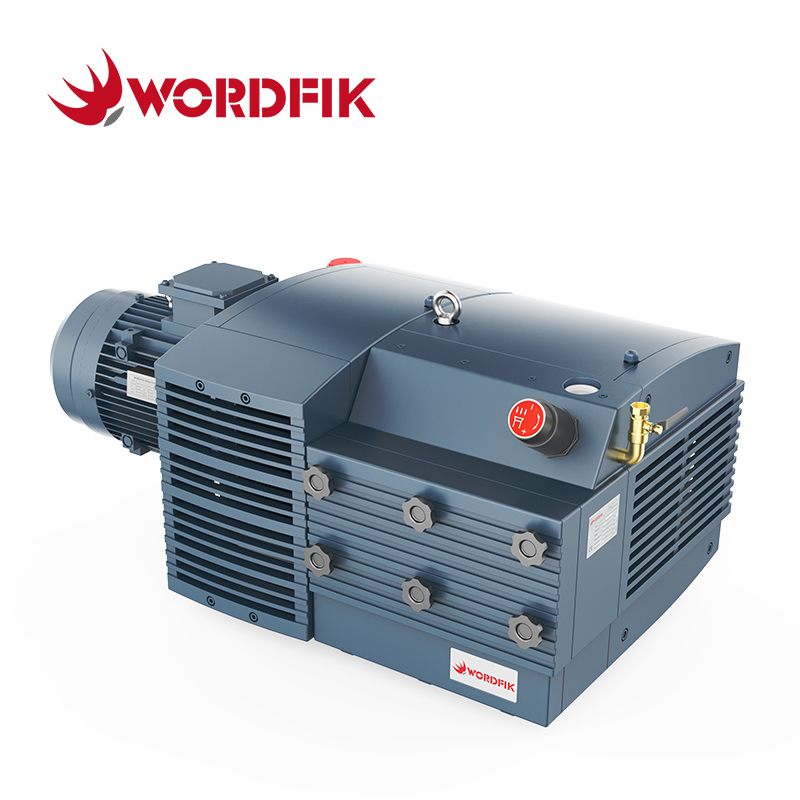

Die trockene Drehschieber-Vakuumpumpe Wordfik VD100 ist eine ölfreie Vakuumquelle, die für die Automatisierungshandhabung, Druck- und Papierverarbeitung, Türverkleidungslaminierung und CNC-Vakuumtische entwickelt wurde. Mit einer Leistung von 100 m³/h (58,9 CFM) bei 50 Hz und 120 m³/h (70,6 CFM) bei 60 Hz und einem Enddruck von 150 mbar sorgt es für ein stabiles Vakuum für eine kontinuierliche Produktion.
Der VD100 wird von einem 3 kW (4,0 PS) starken Reinkupfermotor bei 50 Hz angetrieben und verfügt über ein zweistufiges Filtersystem, das die Pumpe in Automatisierungs- und Druckumgebungen vor Staub und Partikeln schützt. Seine ölfreie, trockene Drehflügelstruktur verhindert Ölwechsel und Verunreinigungen.
Merkmale:
100 % ölfreier Betrieb, sauber und ohne Umweltverschmutzung
Unterstützung für breite dreiphasige Spannung und zwei Frequenzen
Minimale Wartung
Hochpräziser Rotor und Zylinder, lange Lebensdauer
Hochwertige EK60-Kohlenstoffschaufeln, geräuscharm und geringe Wärmeentwicklung
Stabiler und kontinuierlicher Betrieb
Schnelle Lieferung ab Lager
| VD100 Technische Spezifikationen |
| 50 Hz | 60 Hz |
| Pumpgeschwindigkeit | 100 m³/h | 120 m³/h |
| Letztendlich Druck | 150 Mbar |
| Motorleistung | 3 kW | 3,6 kW |
Motorspannung
| Δ 230 V ± 10%; Y 400 V ± 10% (3PH) |
| Motordrehzahl | 1420 U / min | 1700 U / min |
| Geräuschpegel | 75 dB (a)
| 76 dB (a) |
Einlassverbindung
| 1½ Zoll |
| Gewicht | 105 kg
|
| Dimensions | 870*460*382 mm
|
*1) Kontaktieren Sie uns für andere Spannungsoptionen. *2) Bedienungsanleitung. *3) Leistungskurven. *4) 3D -Modelldiagramm.
Anwendung:
 |  |  |
| Handhabung von Roboterarmen | Drucken und Papierverarbeitung | Laminierung der Türverkleidung |
|
|
|
 |  |  |
| CNC-Fräser | Glaspickel & Platz | CNC-Vakuumtisch |
| WordFIK VD -Serie Trockener Drehschaufel Vane Vakuumpumpen (Schnellmodellauswahl) |
Modell
| Motorleistung
| Pumpgeschwindigkeit | Letztendlich Druck |
| 50 Hz | 60 Hz | 50 Hz | 60 Hz |
| VD8 | 0,35 kW | 0,42 kW | 8 m³/h | 9,6 m³/h | 150 Mbar |
| VD10 | 0,37 kW | 0,44 kW | 10 m³/h | 12 m³/h |
| VD16 | 0,55 kW | 0,66 kW | 16 m³/h | 19,2 m³/h |
| VD25 | 0,75 kW | 0,9 kW | 25 m³/h | 30 m³/h |
| VD40 | 1,25 kW | 1,5 kW | 40 m³/h | 48 m³/h |
| VD60 | 2,2 kW | 2,6 kW | 60 m³/h | 72 m³/h |
| VD80 | 2,2 kW | 2,6 kW | 80 m³/h | 96 m³/h |
| VD100 | 3 kW | 3,6 kW | 100 m³/h | 120 m³/h |
| VD140 | 4 kW | 4,8 kW | 140 m³/h | 168 m³/h |
| VD160 | 5,5 kW | 6,6 kW | 160 m³/h | 192 m³/h |
| VD200 | 4 kW | 4,8 kW | 200 m³/h | 240 m³/h | 200 Mbar |
VD250
| 7,5 kW | 9 kW | 250 m³/h | 300 m³/h |
| VD360 | 11 kW | / | 351 m³/h | / | 250 Mbar |
| VD400 | 11 kW | 13,2 kW | 400 m³/h | 480 m³/h | 350 Mbar |
