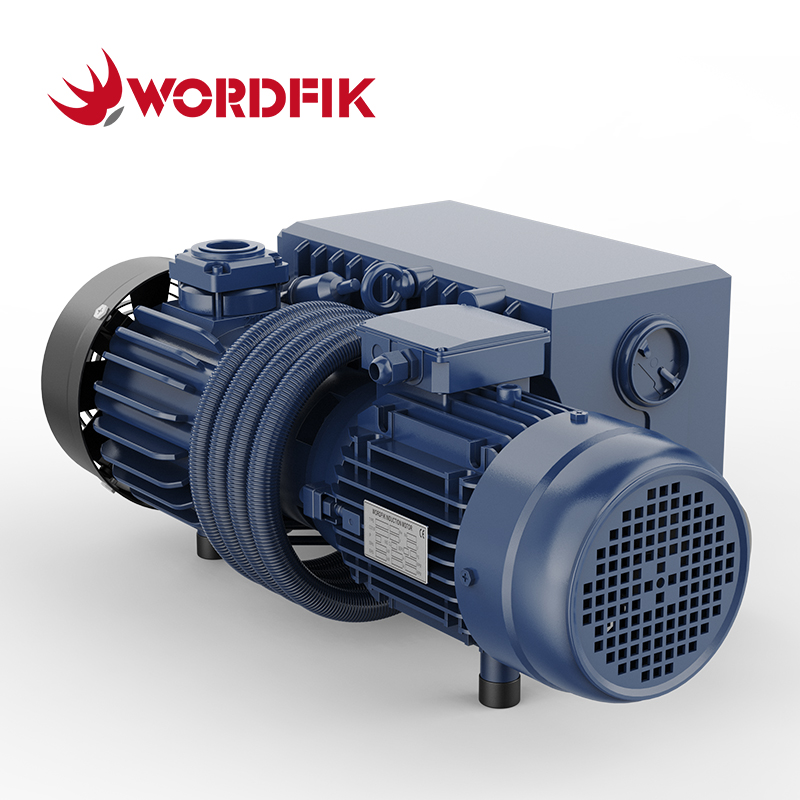

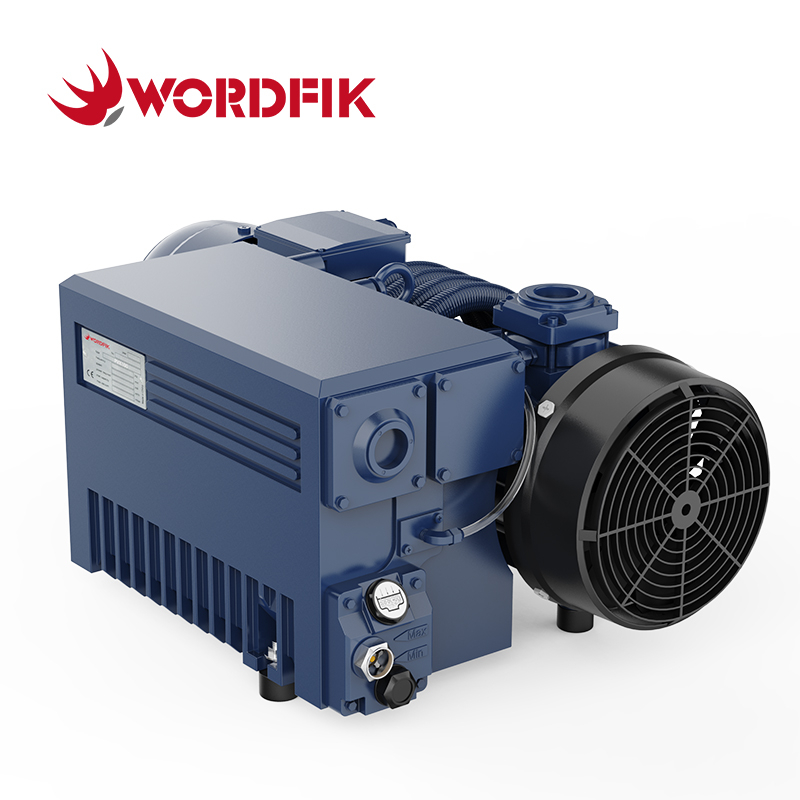

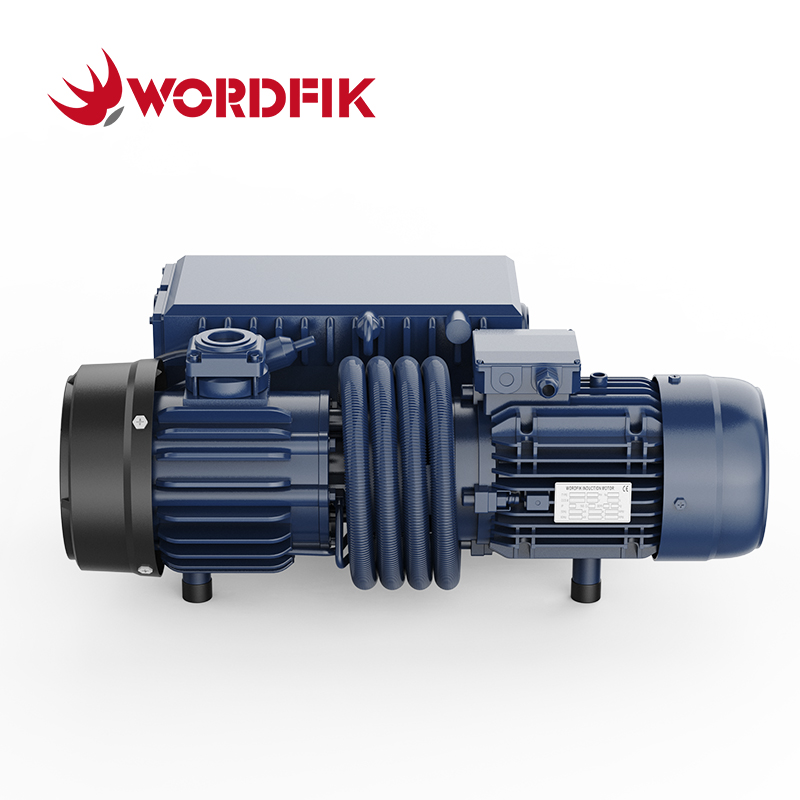

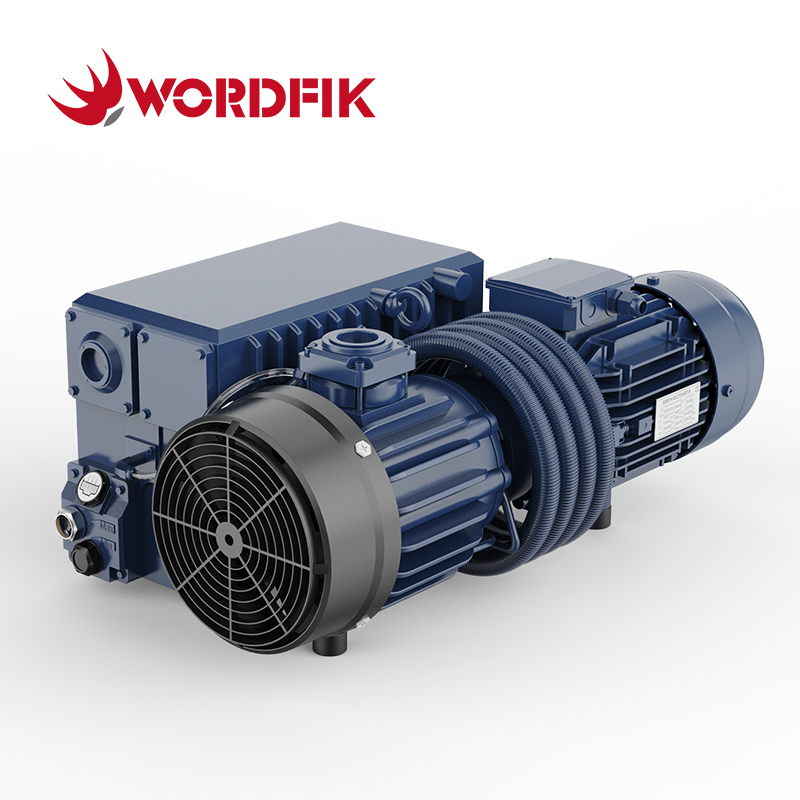

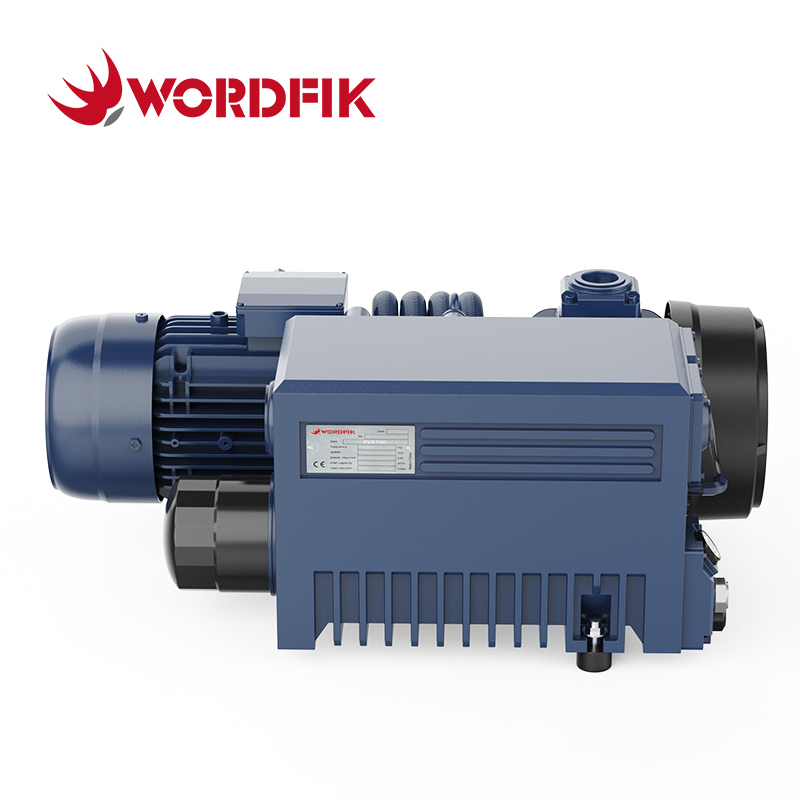

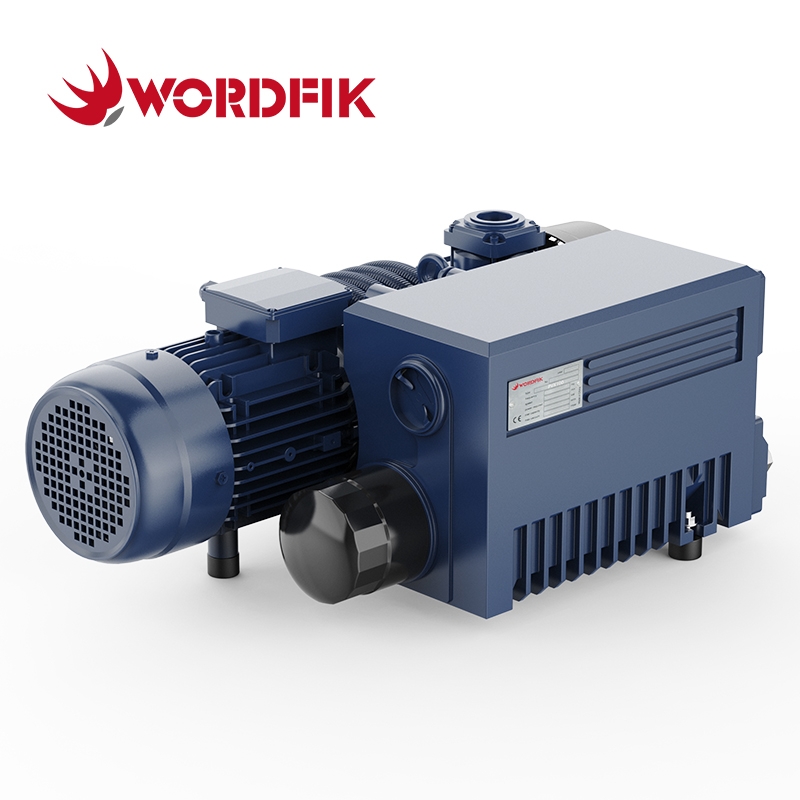

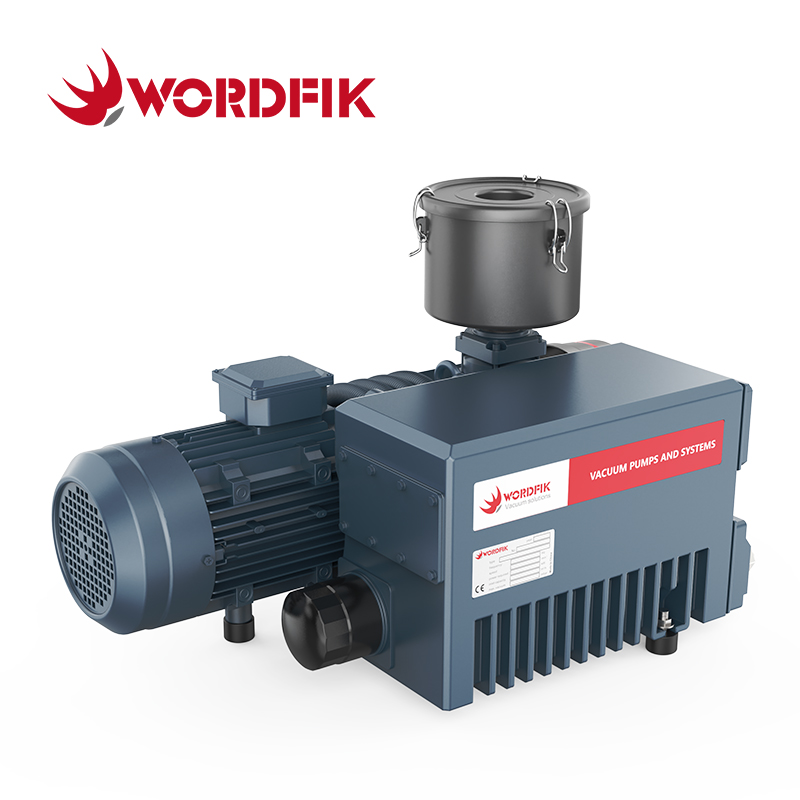

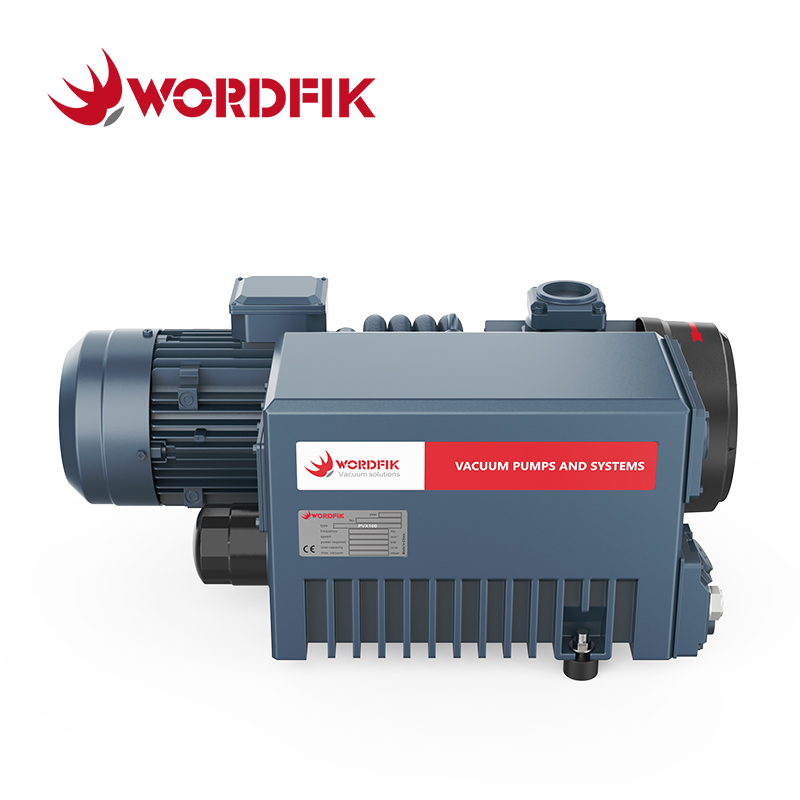

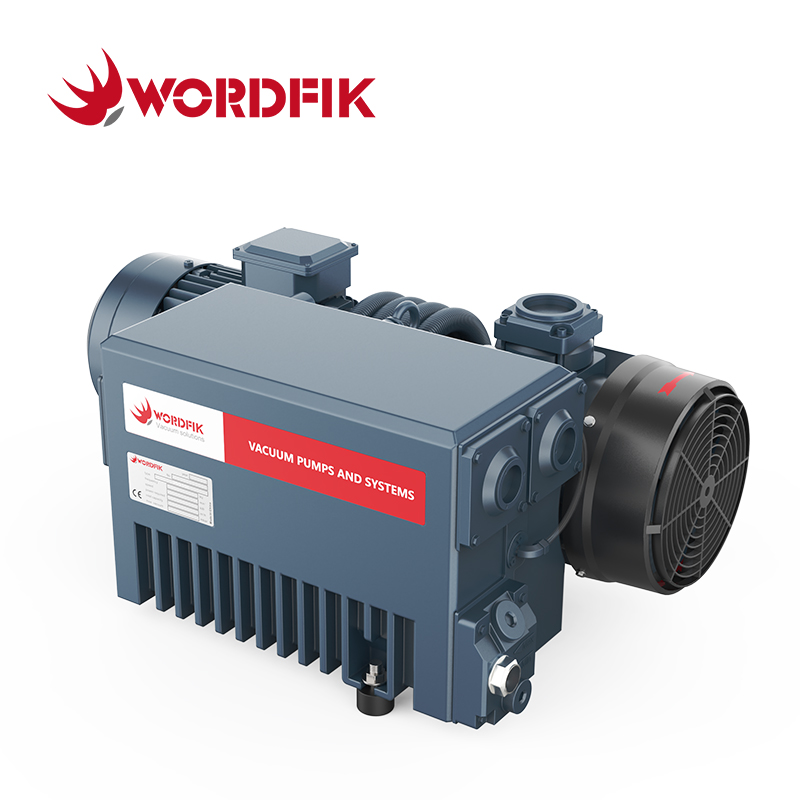

Die Wordfik PVX100 ist eine robuste, ölgeschmierte Drehschieber-Vakuumpumpe mit hohem Durchfluss, die für anspruchsvolle industrielle Großanwendungen entwickelt wurde. Als direkter Ersatz für die ölgedichteten Flügelzellenpumpen R5 RA 0100F von Busch liefert sie eine Pumpgeschwindigkeit von 100 m³/h (58,9 CFM) bei 50 Hz und 120 m³/h (70,6 CFM) bei 60 Hz und sorgt bei dauerhaftem Volllastbetrieb für ein zuverlässiges Endvakuum von 0,5 mbar (0,375 Torr).
Es besteht aus einem robusten, hochbelastbaren Gusseisengehäuse und einer präzisionsgefertigten Rotorbaugruppe und verfügt über ein integriertes Gasballastventil für eine Wasserdampftoleranz von 1,5 kg/h – ideal für Prozesse mit hohem Feuchtigkeitsgehalt. Sein wärmebehandelter Zylinder und Rotor bieten eine hervorragende Korrosionsbeständigkeit, während hochwertige FKM-Fluorkautschuk-Dichtungen für leckagefreie Leistung im Dauerbetrieb rund um die Uhr sorgen. Das energieeffiziente Design optimiert den Stromverbrauch und sorgt gleichzeitig für eine gleichbleibend hohe Vakuumleistung.
Angetrieben von einem Vollkupfermotor mit 2,2 kW (3 PS) bei 50 Hz und 3 kW (4,0 PS) bei 60 Hz ist der PVX100 für den ununterbrochenen Mehrschichtbetrieb ausgelegt. Es unterstützt breite dreiphasige Spannungseingänge, verfügt standardmäßig über eine CE-Zertifizierung und bietet optional UL-zugelassene Motoren. Mit bewährter Leistung in der chemischen Verarbeitung, der pharmazeutischen Herstellung und der Transformatortrocknung ist es die erste Wahl für mittlere bis große Industrieanlagen. Standardeinheiten sind für eine schnelle weltweite Lieferung vollständig auf Lager.
Merkmale:
Ölgedichtete Hochleistungs-Drehschieberpumpe mit hohem Durchfluss
Direkter Ersatz für Busch R5 RA 0100F Vakuumpumpen
100–120 m³/h (59–71 CFM), 0,5 mbar stabiles Tiefvakuum
1,5 kg/h hohe Wasserdampftoleranz, ideal für Trocknungsprozesse
Robuste Gusseisenkonstruktion, ausgelegt für den Dauerbetrieb rund um die Uhr
Breite Dreiphasenspannung, CE-Standard, optionaler UL-Motor
Bewährt für die Transformatortrocknung sowie für chemische und pharmazeutische Anwendungen
| Technische Daten des PVX100 |
| 50 Hz | 60 Hz |
| Pumpgeschwindigkeit | 100 m³/h | 120 m³/h |
| Letztendlich Druck | 0,5 Mbar |
| Motorleistung | 2,2 kW | 3 kW |
Motorspannung
| Δ 200-230V ; Y 380-415V (3ph) | 440–460 V (3 Phasen) |
| Motordrehzahl | 1450 U / min | 1700 U / min |
| Geräuschpegel | 66 dB(A) | 67 dB (a) |
Gaseinlassanschluss
| 1¼ Zoll |
| Gasauslassanschluss | 1¼ Zoll |
| Wasserdampftoleranz | 1,5 kg/h
|
| Ölkapazität | 2 l
|
| Gewicht | 69 kg
| 75 kg |
| Dimensions | 710*405*290 mm |
*1) Kontaktieren Sie uns für andere Spannungsoptionen. *2) Bedienungsanleitung. *3) Leistungskurven. *4) 3D -Modelldiagramm.
Anwendung:
| Ölgeschmierte Drehschieber-Vakuumpumpen der Wordfik PVX-Serie (Schnellmodellauswahl) |
Modell
| Motorleistung
| Pumpgeschwindigkeit | Letztendlich Druck |
| 50 Hz | 60 Hz | 50 Hz | 60 Hz |
| PVX16 | 0,55 kW | 0,55 kW | 16 m³/h | 19 m³/h | 1 Mbar
|
| PVX25D | 0,75 kW | 0,75 kW | 20 m³/h | 24 m³/h |
| PVX25 | 0,75 kW | 0,9 kW | 24 m³/h | 28 m³/h | 0,5 Mbar
|
| PVX40 | 1,1 kW | 1,5 kW | 40 m³/h | 48 m³/h |
| PVX63 | 1,5 kW | 2,2 kW | 63 m³/h | 78 m³/h |
| PVX100 | 2,2 kW | 3 kW | 100 m³/h | 120 m³/h |
| PVX140 | 3 kW | 4 kW | 132 m³/h | 158 m³/h |
| PVX160 | 4 kW | 5,5 kW | 160 m³/h | 192 m³/h |
| PVX202 | 5,5 kW
| 200 m³/h | 240 m³/h |
| PVX250 | 7,5 kW
| 250 m³/h | 300 m³/h |
| PVX302 | 7,5 kW
| 300 m³/h | 360 m³/h |
| PVX630 | 18,5 kW | 18,5 kW | 630 m³/h | 760 m³/h | 0,1-0,5 mbar
|
