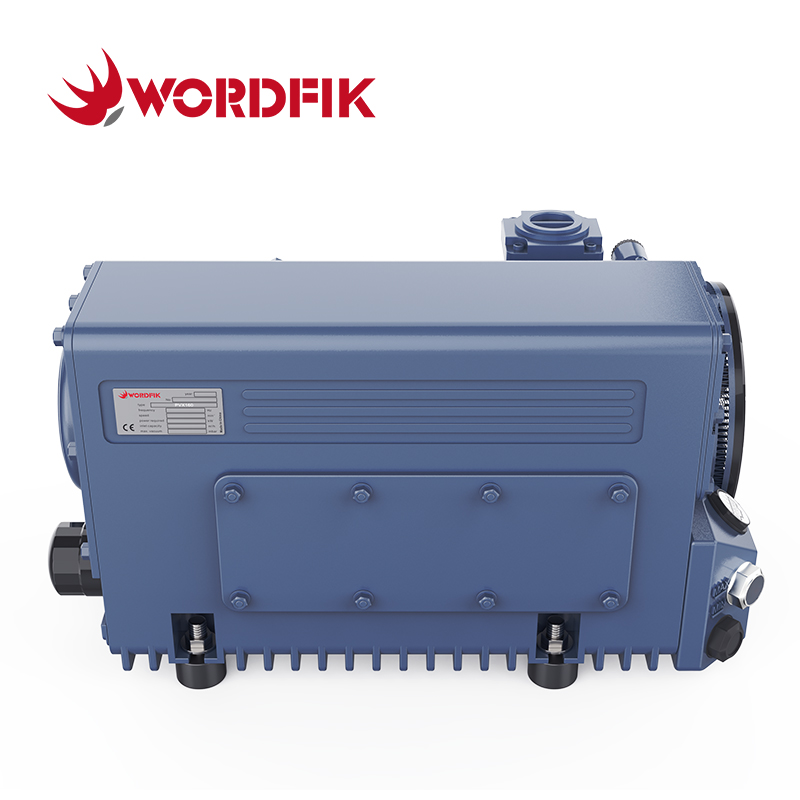

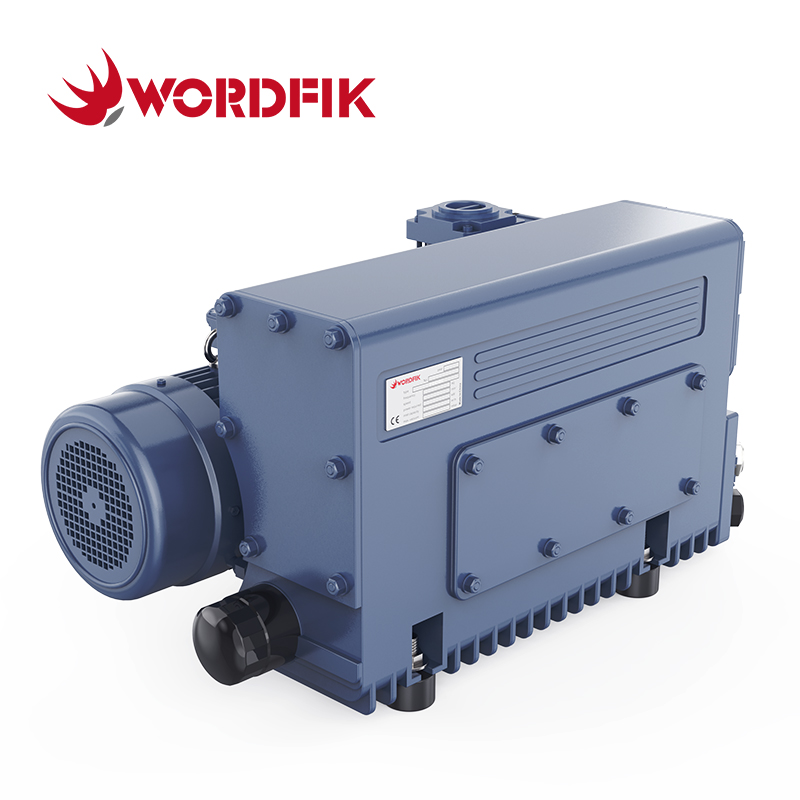

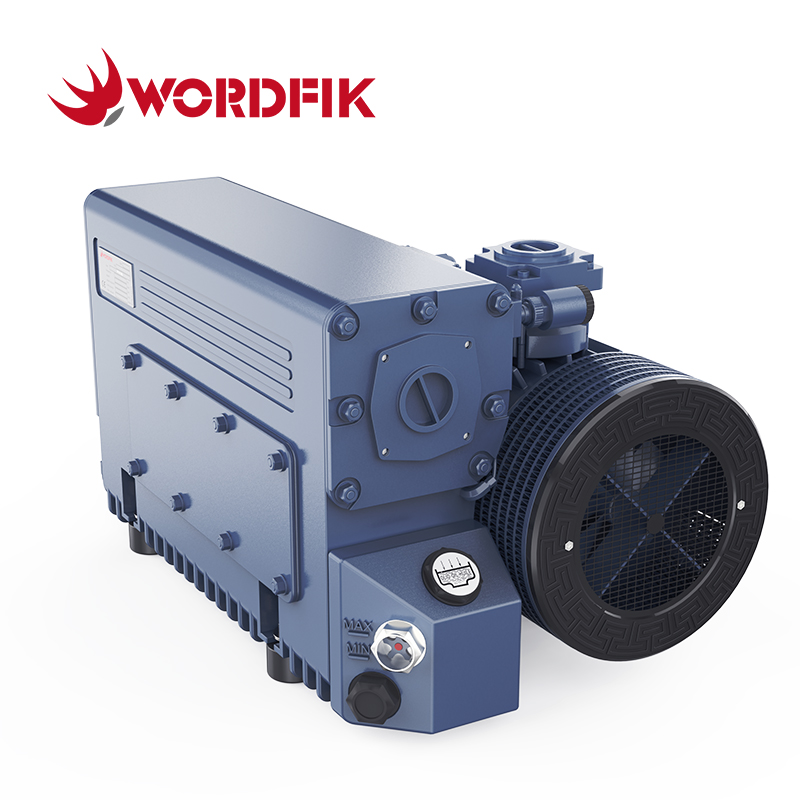

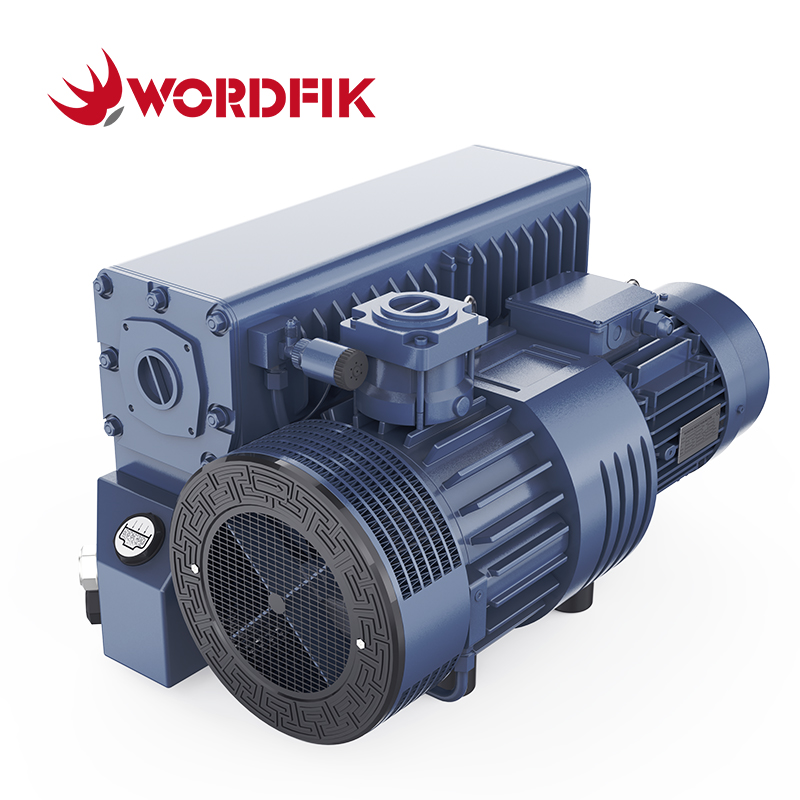

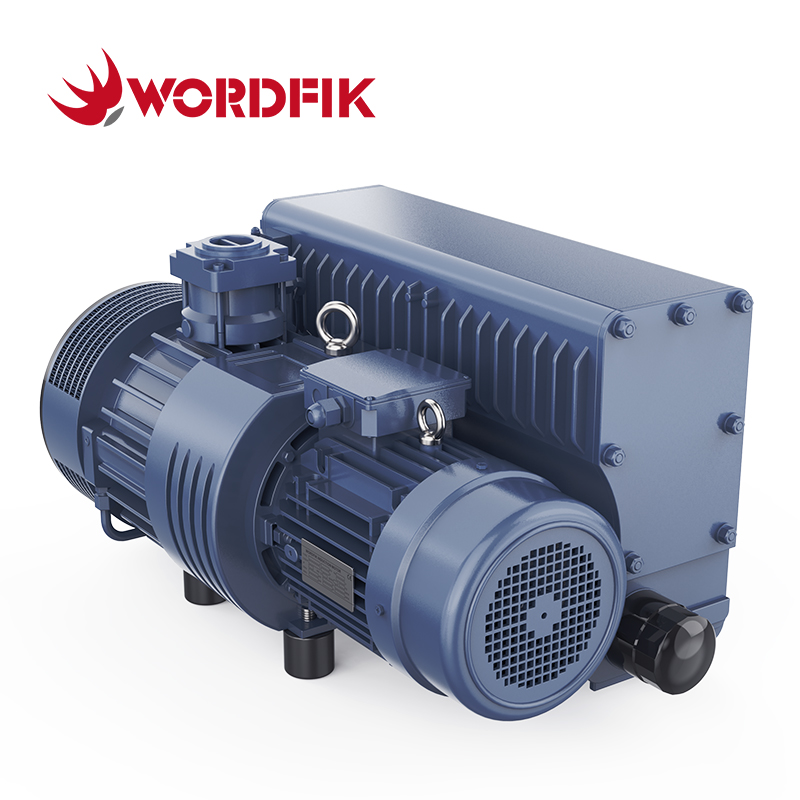

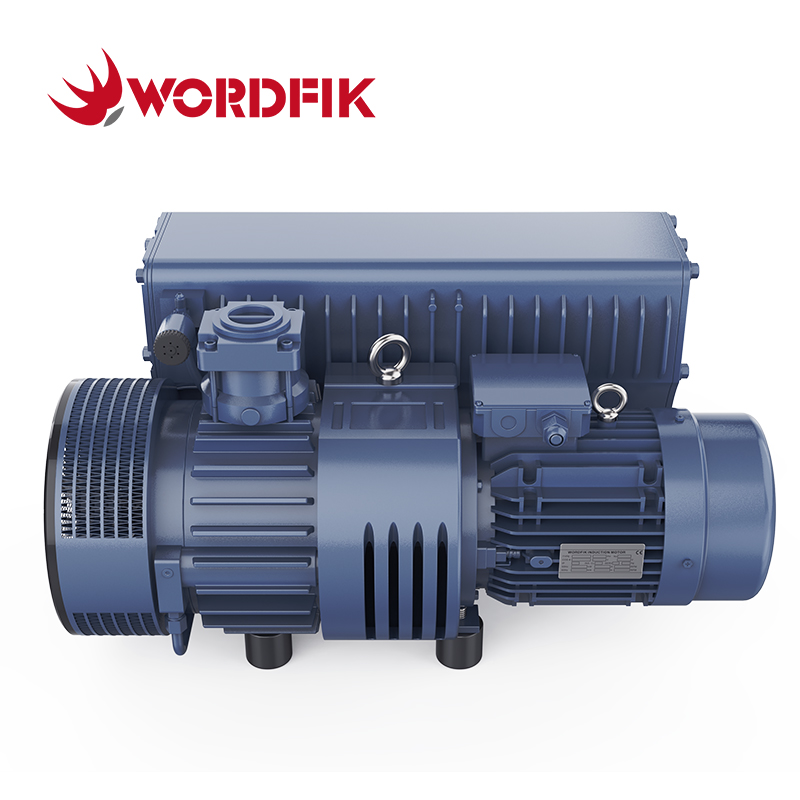

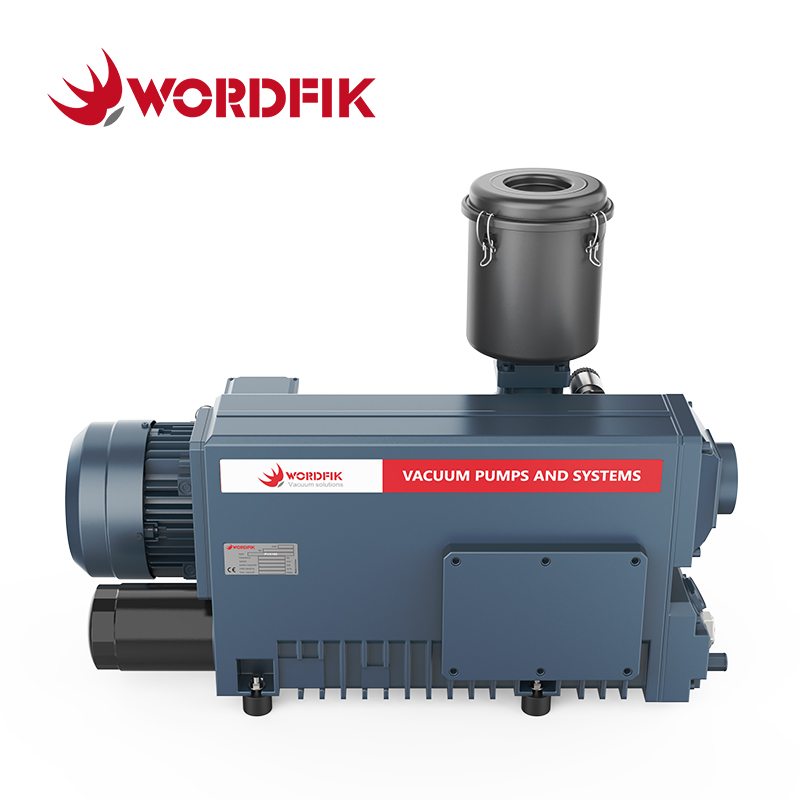

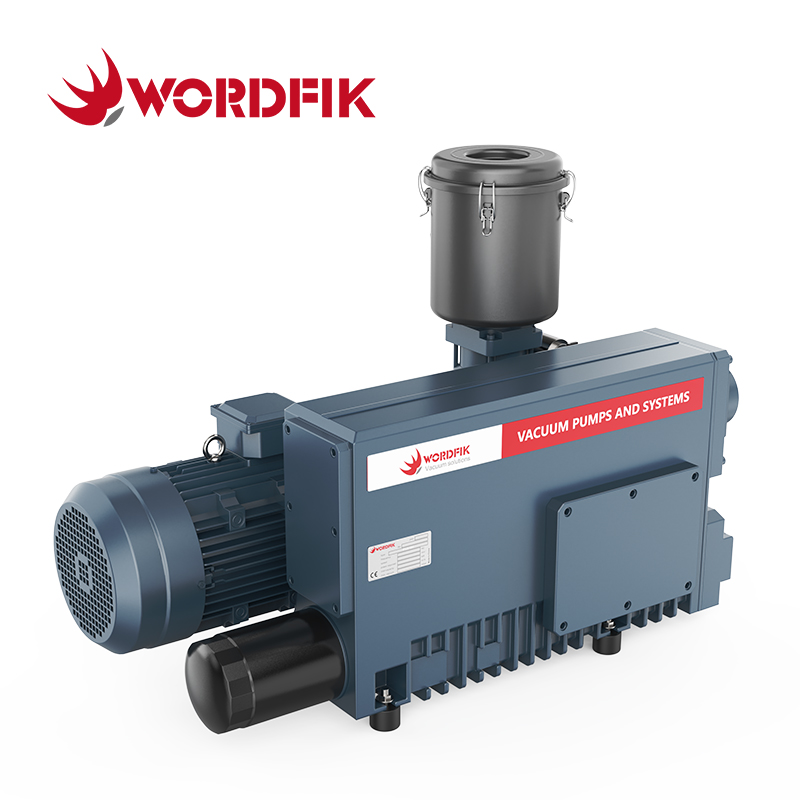

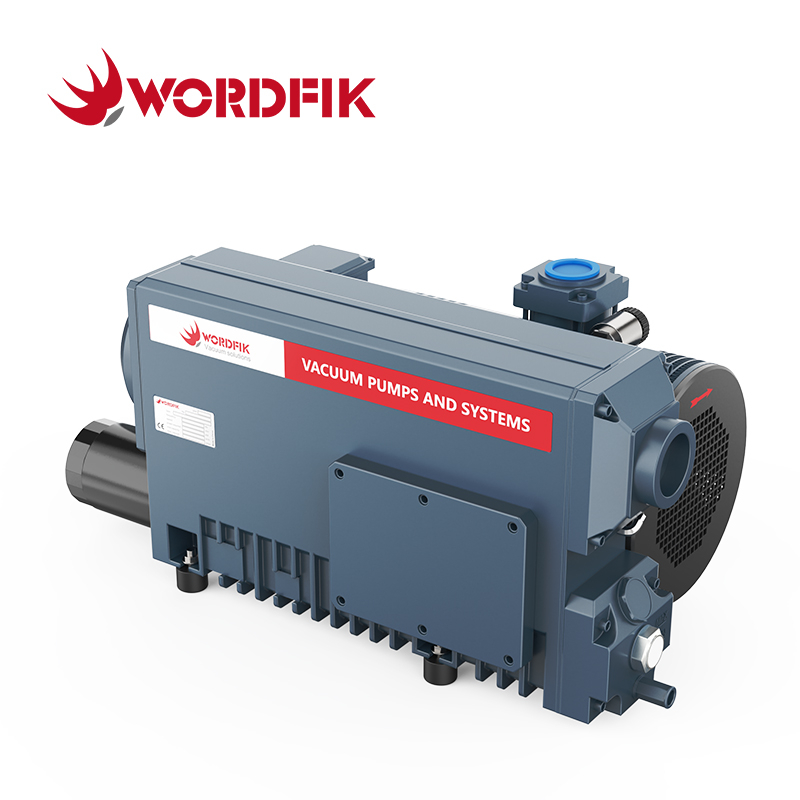

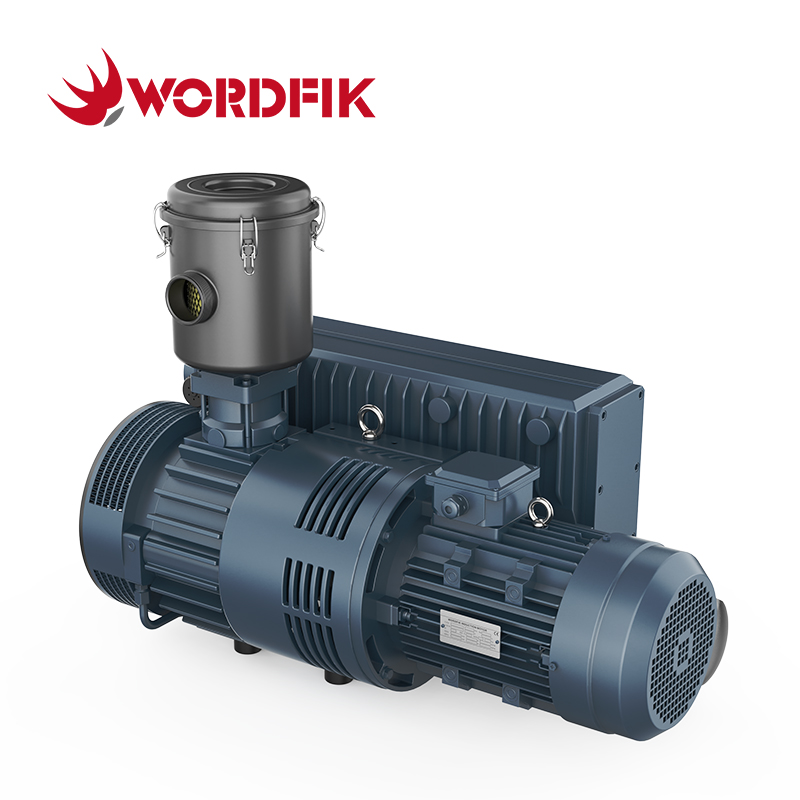

Die Wordfik PVX160 ist eine robuste, ölgeschmierte Hochleistungs-Drehschieber-Vakuumpumpe, die für kontinuierliche Industrieprozesse mit hoher Belastung entwickelt wurde. Als direkter Ersatz für die ölgedichteten Flügelzellenpumpen R5 RA 0160 von Busch liefert sie 160 m³/h (94,2 CFM) bei 50 Hz und 192 m³/h (113,0 CFM) bei 60 Hz Pumpgeschwindigkeit und hält bei längerem Betrieb ein stabiles Endvakuum von 0,5 mbar (0,375 Torr) aufrecht.
Es besteht aus einem robusten Gusseisengehäuse und einem verstärkten Lagersystem und verfügt über einen fortschrittlichen Ölfiltrations- und Kühlkreislauf für außergewöhnliche thermische Stabilität im 24-Stunden-Betrieb. Sein integriertes Gasballastsystem bietet eine Wasserdampftoleranz von 2,5–4 kg/h, während wärmebehandelter Zylinder und Rotor eine hervorragende Korrosionsbeständigkeit für raue Prozessumgebungen bieten. Hochwertige FKM-Fluorkautschuk-Dichtungen sorgen dafür, dass über eine längere Lebensdauer kein Öl austritt.
Angetrieben von einem hocheffizienten Kupfermotor mit 4 kW (5,5 PS) bei 50 Hz und 5,5 kW (7,5 PS) bei 60 Hz erreicht der PVX160 ein branchenführendes Wartungsintervall von 6000 Stunden mit leicht zugänglichen Wartungspunkten. Es unterstützt breite dreiphasige Spannungseingänge, verfügt standardmäßig über eine CE-Zertifizierung und ist für Verpackungslinien, medizinische Vakuumsysteme, Vakuumformlinien und Harzinfusionslinien optimiert. Standardeinheiten sind für eine schnelle weltweite Lieferung vollständig auf Lager.
Merkmale:
Extrem langes Wartungsintervall von 6000 Stunden, robuste, verstärkte Konstruktion
Direkter Ersatz für ölgedichtete Busch R5 RA 0160D Vakuumpumpen
160–192 m³/h (94–113 CFM), 0,5 mbar stabiles Tiefvakuum
2,5 kg/h Wasserdampftoleranz, wärmebehandelter korrosionsbeständiger Kern
FKM-Dichtungen, keine Ölleckage, Dauerbetrieb unter hoher Belastung rund um die Uhr
Breite Dreiphasenspannung, CE-zertifizierter, energieeffizienter Kupfermotor
Ideal für Verpackungslinien, Vakuumformlinien, medizinische Vakuumsysteme und Harzinfusionslinien
| Technische Daten des PVX160 |
| 50 Hz | 60 Hz |
| Pumpgeschwindigkeit | 160 m³/h | 192 m³/h |
| Letztendlich Druck | 0,5 Mbar |
| Motorleistung | 4 kW | 5,5 kW |
Motorspannung
| Δ 380–415 V; Y 660-690V (3ph) | 440–460 V (3 Phasen) |
| Motordrehzahl | 1450 U / min | 1700 U / min |
| Geräuschpegel | 72 dB (a) | 73 dB (a) |
Gaseinlassanschluss
| 2 Zoll |
| Gasauslassanschluss | 2 Zoll |
| Wasserdampftoleranz | 2,5 kg/h
| 4 kg/h |
| Ölkapazität | 8 l
|
| Gewicht | 142 kg
| 155 kg |
| Dimensions | 760*500*411 mm |
*1) Kontaktieren Sie uns für andere Spannungsoptionen. *2) Bedienungsanleitung. *3) Leistungskurven. *4) 3D -Modelldiagramm.
Anwendung:
| Ölgeschmierte Drehschieber-Vakuumpumpen der Wordfik PVX-Serie (Schnellmodellauswahl) |
Modell
| Motorleistung
| Pumpgeschwindigkeit | Letztendlich Druck |
| 50 Hz | 60 Hz | 50 Hz | 60 Hz |
| PVX16 | 0,55 kW | 0,55 kW | 16 m³/h | 19 m³/h | 1 Mbar
|
| PVX25D | 0,75 kW | 0,75 kW | 20 m³/h | 24 m³/h |
| PVX25 | 0,75 kW | 0,9 kW | 24 m³/h | 28 m³/h | 0,5 Mbar
|
| PVX40 | 1,1 kW | 1,5 kW | 40 m³/h | 48 m³/h |
| PVX63 | 1,5 kW | 2,2 kW | 63 m³/h | 78 m³/h |
| PVX100 | 2,2 kW | 3 kW | 100 m³/h | 120 m³/h |
| PVX140 | 3 kW | 4 kW | 132 m³/h | 158 m³/h |
| PVX160 | 4 kW | 5,5 kW | 160 m³/h | 192 m³/h |
| PVX202 | 5,5 kW
| 200 m³/h | 240 m³/h |
| PVX250 | 7,5 kW
| 250 m³/h | 300 m³/h |
| PVX302 | 7,5 kW
| 300 m³/h | 360 m³/h |
| PVX630 | 18,5 kW | 18,5 kW | 630 m³/h | 760 m³/h | 0,1-0,5 mbar |
