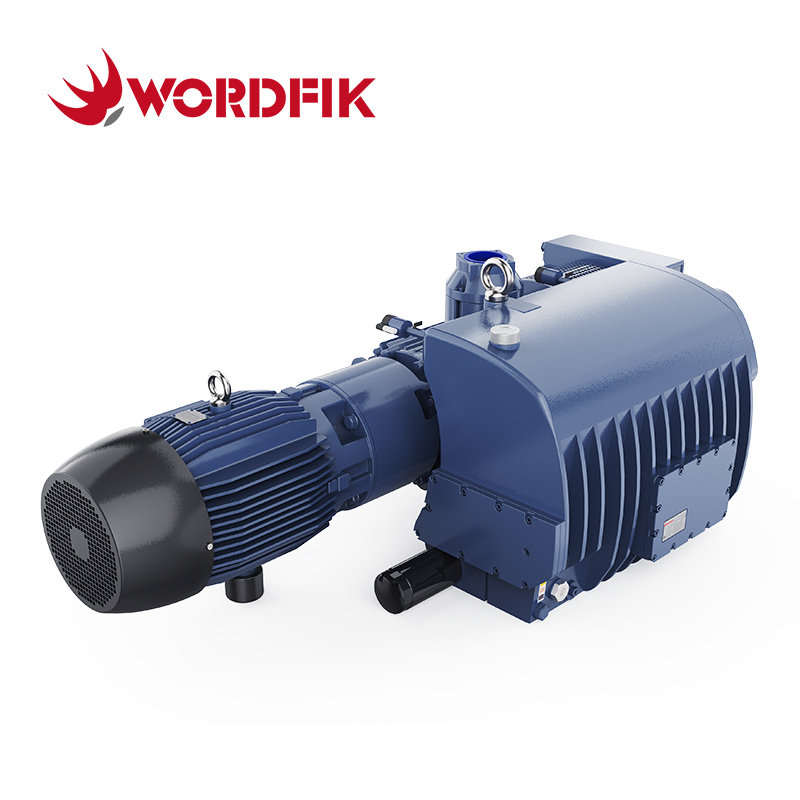

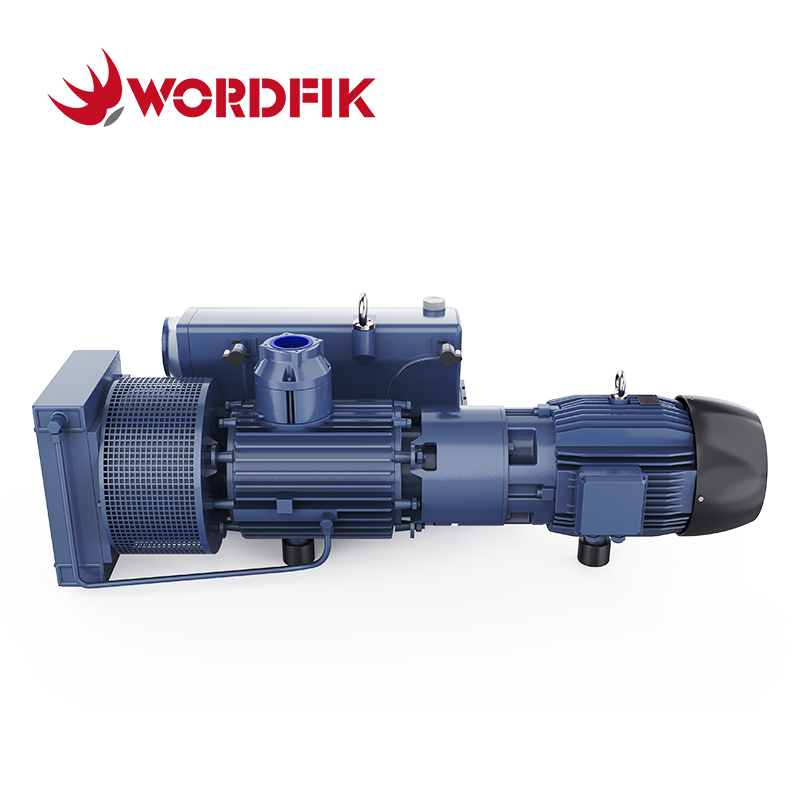

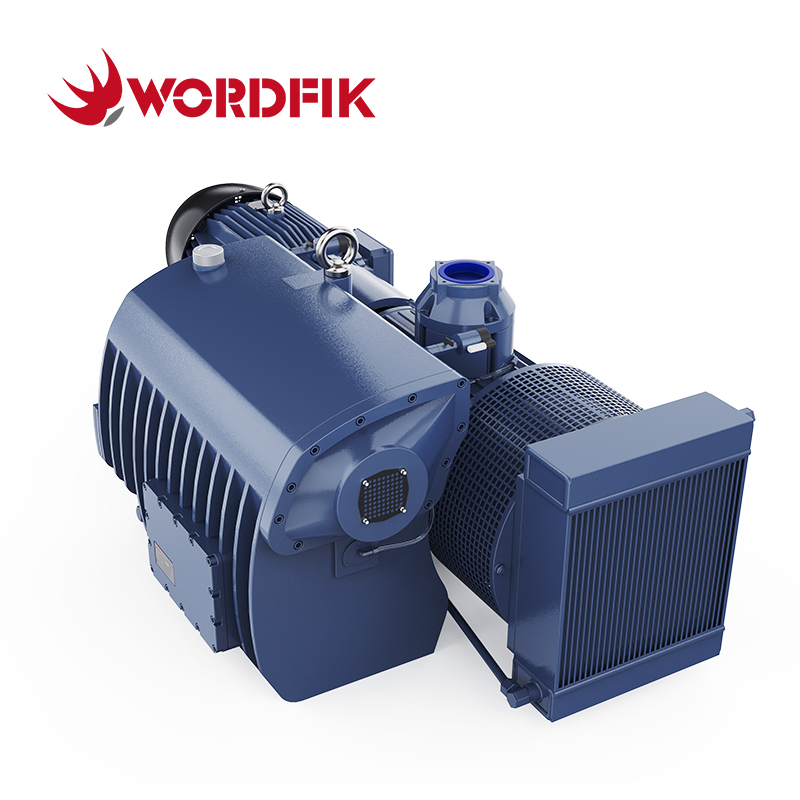

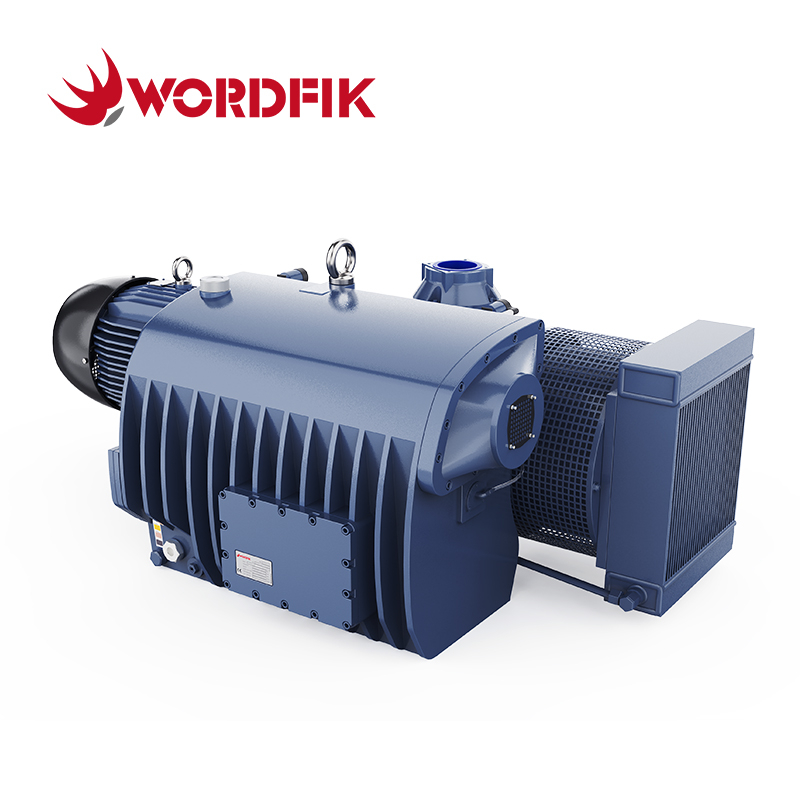

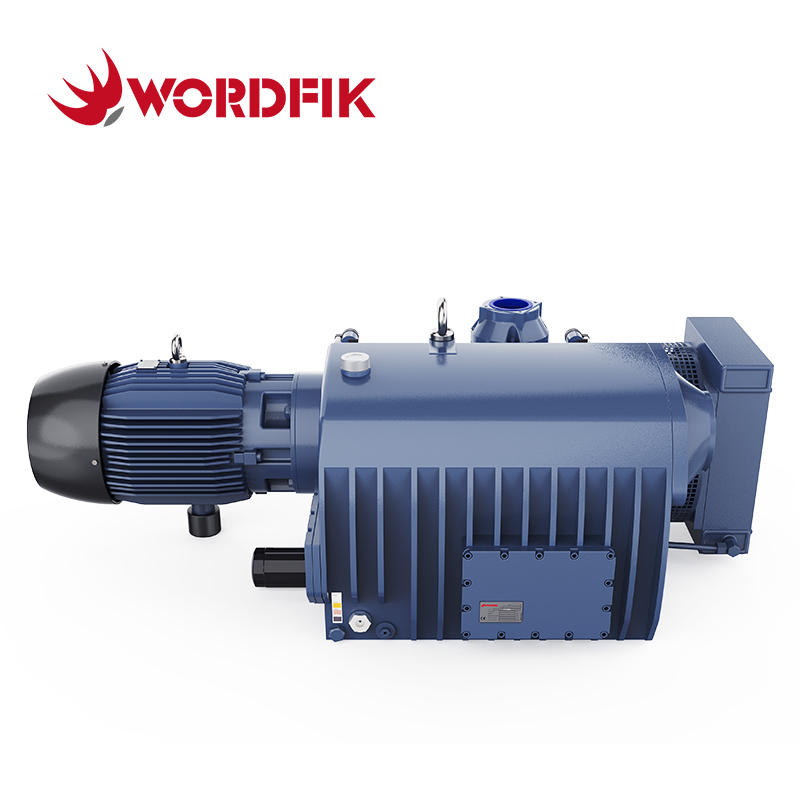

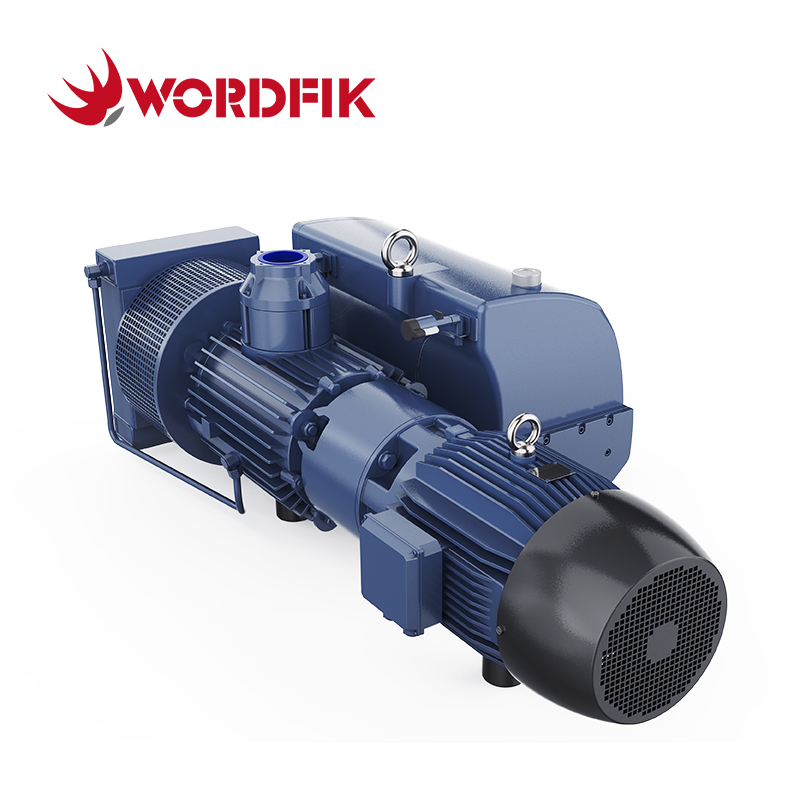

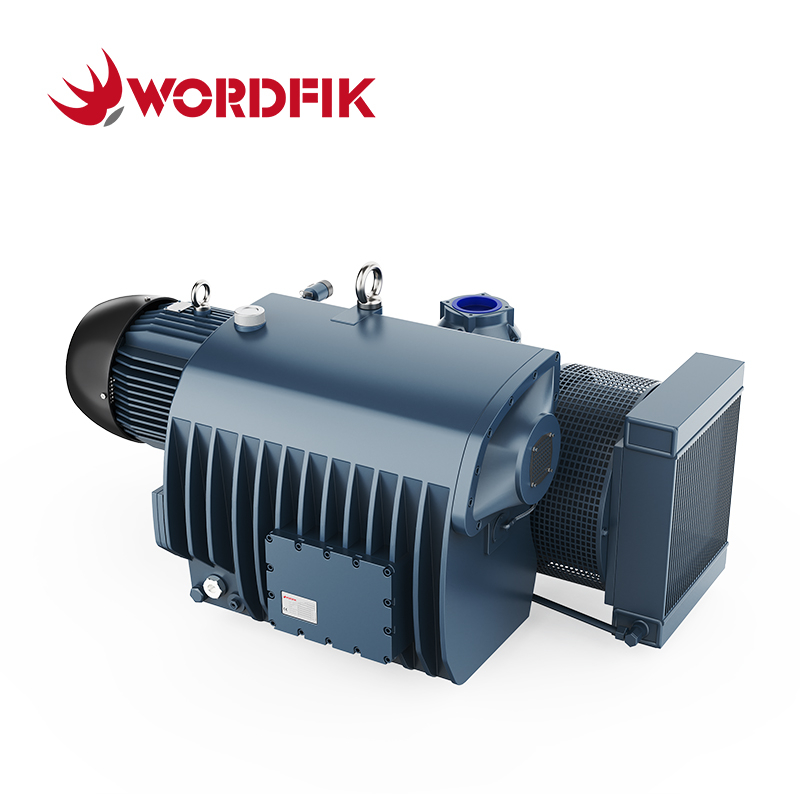

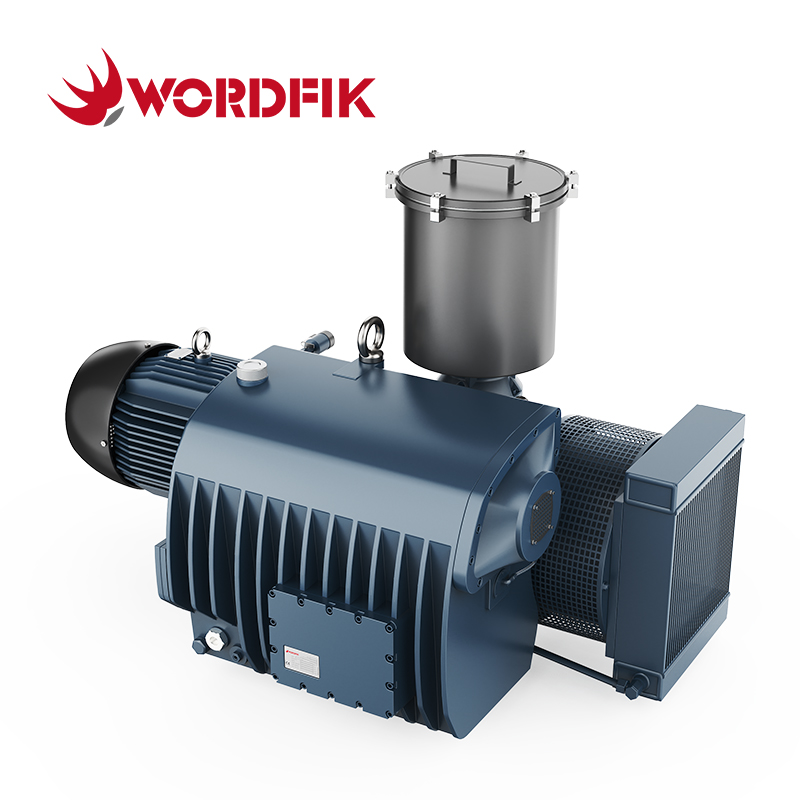

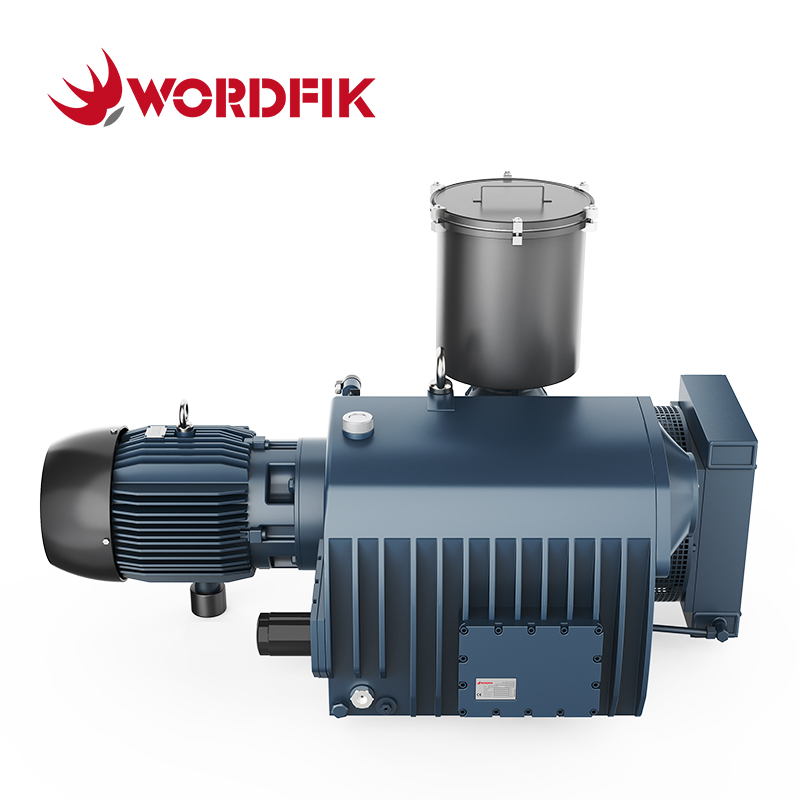

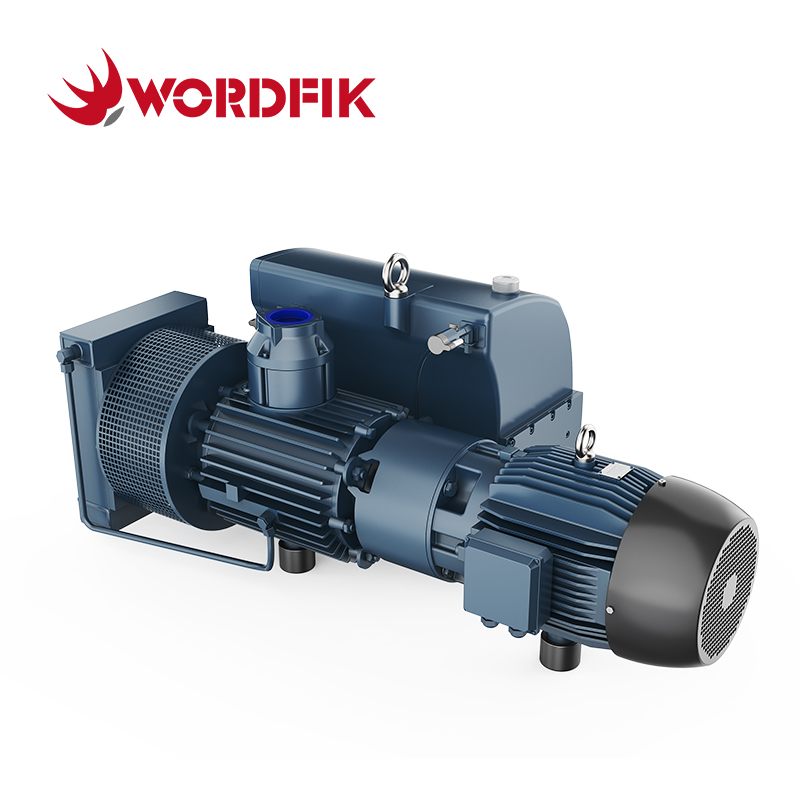

Die Wordfik PVX630 ist ein Flaggschiff der ölgeschmierten Drehschieber-Vakuumpumpe mit großer Kapazität, die für Hochvakuum- und Hochleistungsindustriebetriebe entwickelt wurde. Als direkter Ersatz für die ölgedichteten Flügelzellenpumpen R5 RA 0630 von Busch liefert sie 630 m³/h (371 SCFM) bei 50 Hz und 760 m³/h (447 SCFM) bei 60 Hz Pumpgeschwindigkeit und erreicht bei geschlossenem Gasballastventil ein Endvakuum von 0,1 mbar (0,075 Torr).
Ausgestattet mit einem fortschrittlichen Luftkühlungssystem standardmäßig mit optionaler Wasserkühlung sorgt es für optimale Betriebstemperaturen bei längerem Dauerbetrieb, sodass für die meisten Anwendungen keine komplexe Wasserkühlungsinfrastruktur erforderlich ist. Seine robuste Gusseisenkonstruktion und die präzisionsgefertigte Rotorbaugruppe mit niedriger Drehzahl sorgen für außergewöhnliche Zuverlässigkeit und lange Lebensdauer bei Volllastbetrieb rund um die Uhr. Ein verbessertes Gasballastsystem bietet eine branchenführende Wasserdampftoleranz von 7,5 kg/h und eignet sich daher hervorragend für Prozesse mit hoher Feuchtigkeit wie Transformatortrocknung und Vakuumentgasung.
Angetrieben von einem 18,5 kW (25 PS) starken Vollkupfermotor mit 970–980 U/min und niedriger Drehzahl kombiniert der PVX630 enorme Pumpkapazität mit präziser Vakuumleistung. Es unterstützt breite dreiphasige Spannungseingänge, verfügt standardmäßig über eine CE-Zertifizierung und ist die Premiumlösung für die Transformatorenfertigung, Vakuumbeschichtungsanlagen, Verpackungslinien, große zentrale Vakuumnetze und die Glaslaminatproduktion. Standardeinheiten sind für eine schnelle weltweite Lieferung vollständig auf Lager.
Merkmale:
0,1 mbar Ultrahochvakuum, 630–760 m³/h enorme Pumpleistung
Direkter Ersatz für ölgedichtete Busch R5 RA 0630C Vakuumpumpen
Standardmäßig luftgekühlt, optional wassergekühlt, keine Kühlwasserinfrastruktur erforderlich
7,5 kg/h branchenführende Wasserdampftoleranz
Niedrige Drehzahl, robuste Konstruktion mit 970 U/min, längere Lebensdauer
Robuste Gusseisenkonstruktion, ausgelegt für den Dauerbetrieb unter Volllast rund um die Uhr
Ideal für Vakuumbeschichtung, Verpackungslinien, Transformatortrocknung und Zentralsysteme
| Technische Daten des PVX630 |
| 50 Hz | 60 Hz |
| Pumpgeschwindigkeit | 630 m³/h | 760 m³/h |
| Enddruck (Gasballastventil geschlossen) | 0,1-0,5 mbar |
| Enddruck (Gasballastventil geöffnet) | 0,5-1 mbar |
| Motorleistung | 18,5 kW
|
Motorspannung
| Δ 380–415 V; Y 660-690V (3ph) | Δ 460V (3ph) |
| Motordrehzahl | 970-980 U/min | 1175 U/min |
| Geräuschpegel | 80 dB(A)
|
Gaseinlassanschluss
| DN 80 |
| Gasauslassanschluss | DN 80 |
| Wasserdampftoleranz | 7,5 kg/h
|
| Ölkapazität | 25 L
|
| Kühlmethode | Luft-/wassergekühlt
|
| Gewicht | 550 kg
|
| Dimensions | 1780*880*730 mm |
*1) Kontaktieren Sie uns für andere Spannungsoptionen. *2) Bedienungsanleitung. *3) Leistungskurven. *4) 3D -Modelldiagramm.
Anwendung:
| Ölgeschmierte Drehschieber-Vakuumpumpen der Wordfik PVX-Serie (Schnellmodellauswahl) |
Modell
| Motorleistung
| Pumpgeschwindigkeit | Letztendlich Druck |
| 50 Hz | 60 Hz | 50 Hz | 60 Hz |
| PVX16 | 0,55 kW | 0,55 kW | 16 m³/h | 19 m³/h | 1 Mbar
|
| PVX25D | 0,75 kW | 0,75 kW | 20 m³/h | 24 m³/h |
| PVX25 | 0,75 kW | 0,9 kW | 24 m³/h | 28 m³/h | 0,5 Mbar
|
| PVX40 | 1,1 kW | 1,5 kW | 40 m³/h | 48 m³/h |
| PVX63 | 1,5 kW | 2,2 kW | 63 m³/h | 78 m³/h |
| PVX100 | 2,2 kW | 3 kW | 100 m³/h | 120 m³/h |
| PVX140 | 3 kW | 4 kW | 132 m³/h | 158 m³/h |
| PVX160 | 4 kW | 5,5 kW | 160 m³/h | 192 m³/h |
| PVX202 | 5,5 kW
| 200 m³/h | 240 m³/h |
| PVX250 | 7,5 kW
| 250 m³/h | 300 m³/h |
| PVX302 | 7,5 kW
| 300 m³/h | 360 m³/h |
| PVX630 | 18,5 kW | 18,5 kW | 630 m³/h | 760 m³/h | 0,1-0,5 mbar |
