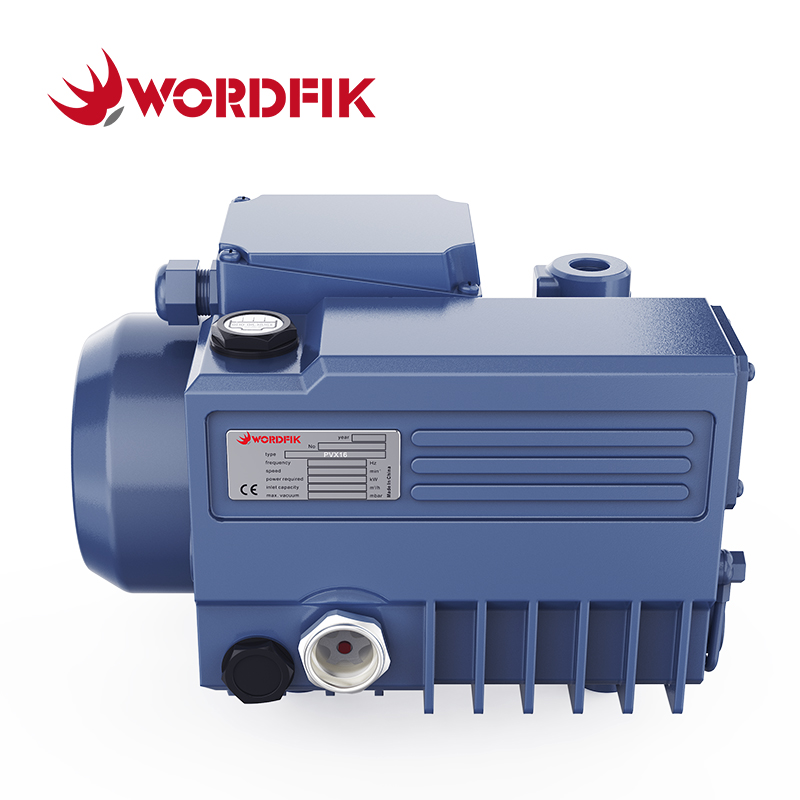

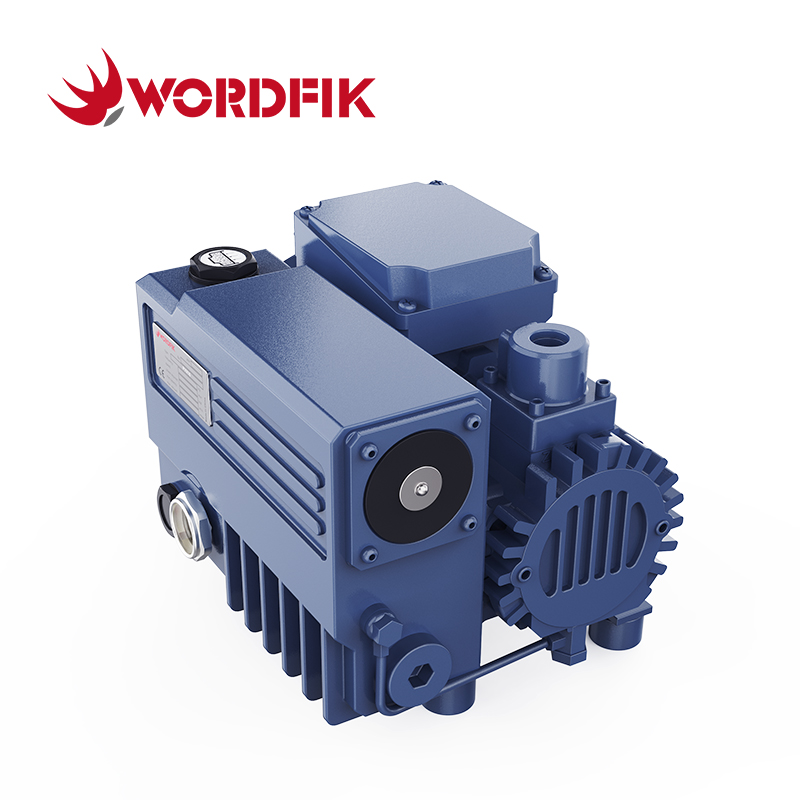

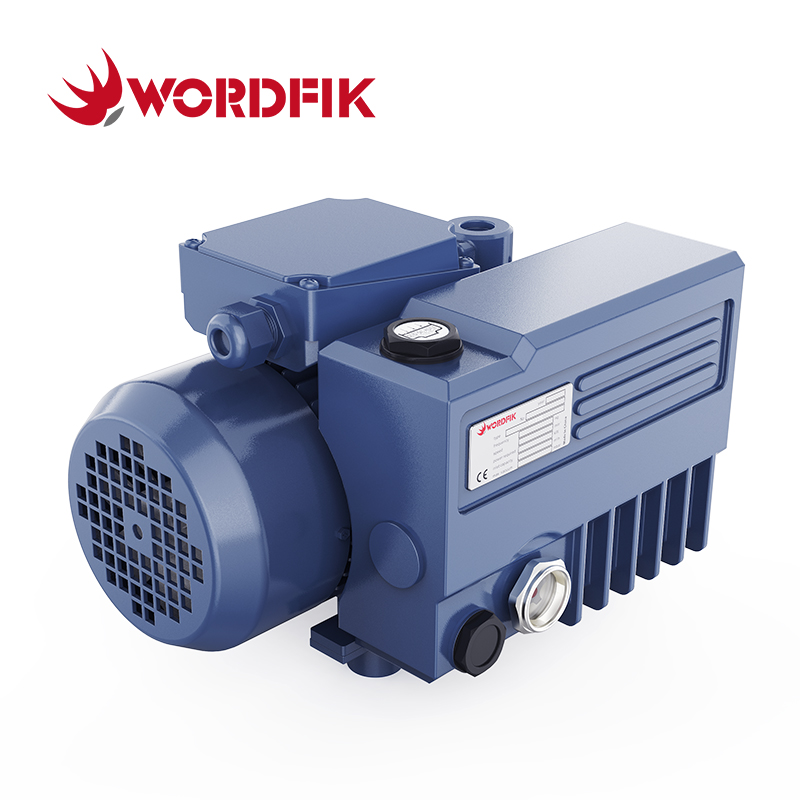

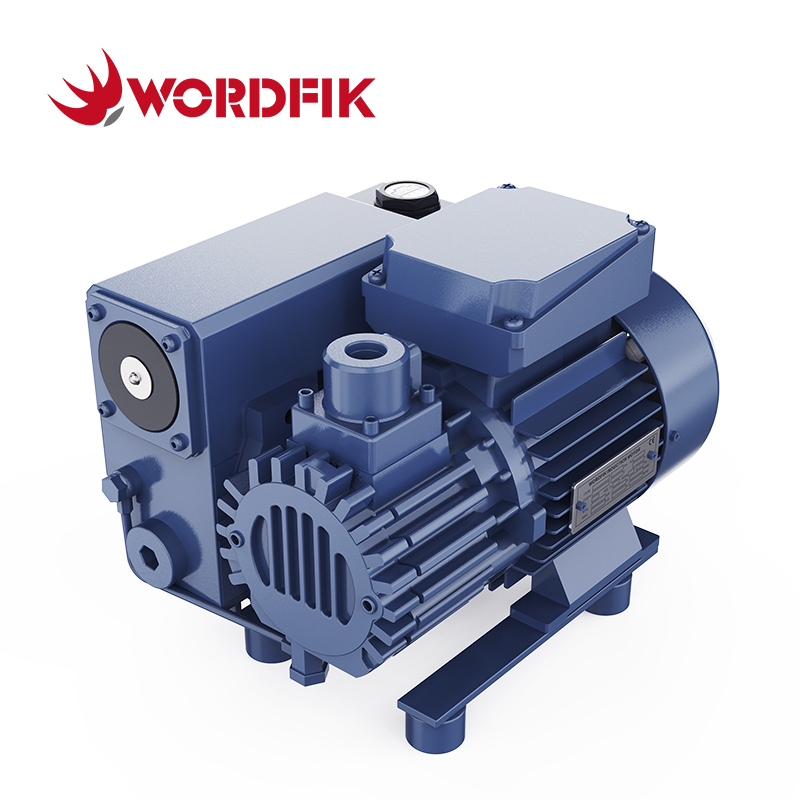

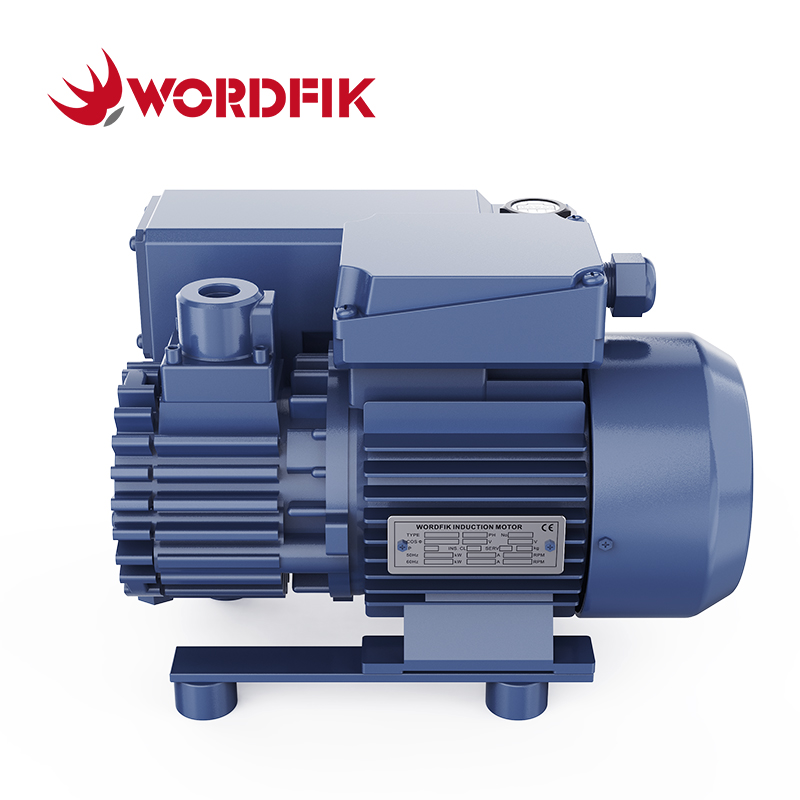

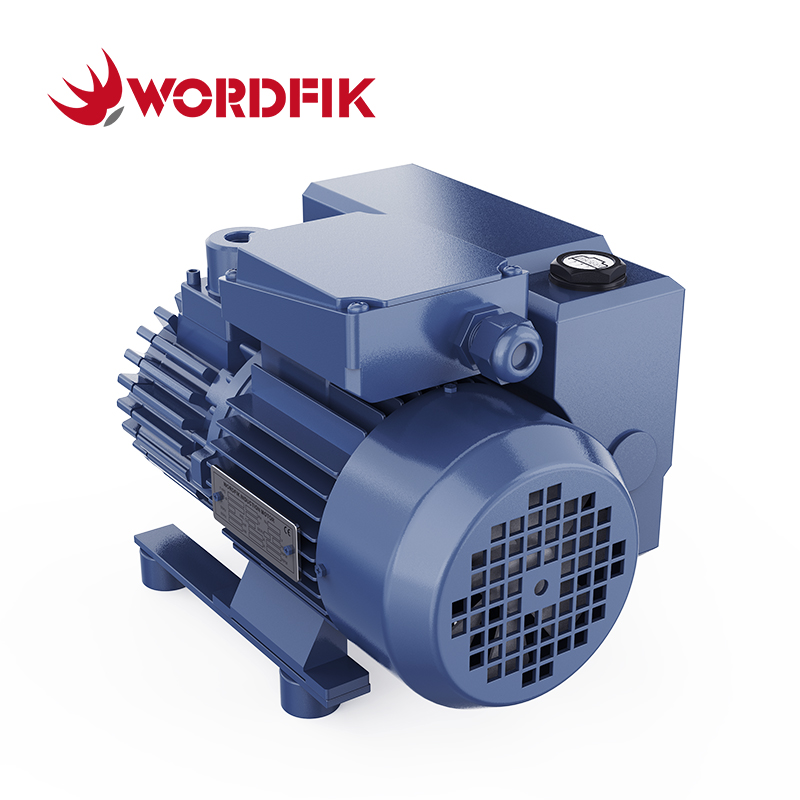

Die Wordfik PVX16 ist eine kompakte, ölgeschmierte Drehschieber-Vakuumpumpe in Industriequalität, die für zuverlässige Hochvakuumleistung in kleinen Industrie- und OEM-Anwendungen entwickelt wurde. Als direkter Ersatz für ölgedichtete Flügelzellenpumpen der Marke Busch liefert sie eine Pumpgeschwindigkeit von 16 m³/h (9,4 CFM) bei 50 Hz und 19 m³/h (11,2 CFM) bei 60 Hz und erreicht ein Endvakuum von 1 mbar (0,75 Torr) für einen konsistenten Tiefvakuumbetrieb.
Es besteht aus einem wärmebehandelten Gusseisenzylinder und einem präzisionsgefertigten Rotor und zeichnet sich durch eine hervorragende Wasserdampftoleranz und Korrosionsbeständigkeit für eine längere Lebensdauer aus. Hochwertige FKM-Fluorkautschuk-Dichtungen verhindern effektiv das Austreten von Öl im Dauerbetrieb, während hochwertiges synthetisches Vakuumöl für hervorragende Schmierung, thermische Stabilität und Schmutzbeständigkeit sorgt.
Angetrieben von einem Vollkupfermotor mit 0,55 kW (0,75 PS), unterstützt der PVX16 sowohl einphasige als auch dreiphasige Weitspannungseingänge, verfügt standardmäßig über eine CE-Zertifizierung und kann mit UL-zugelassenen Motoren für nordamerikanische Märkte angepasst werden. Seine ultrakompakte Stellfläche, der niedrige Geräuschpegel von 64 dB(A) und das geringe Gewicht von 16 kg machen ihn ideal für die Integration in kleine Geräte, Laboraufbauten und tragbare Vakuumsysteme. Mit kostengünstigen Ersatzteilen und Wartungsintervallen von 3.000 bis 5.000 Stunden sorgt es über die gesamte Lebensdauer für niedrige Gesamtbetriebskosten.
Merkmale:
1 mbar Tiefvakuum, ölgeschmierte Drehschiebertechnologie
Direkter Ersatz für ölgedichtete Vakuumpumpen der führenden Marke
Wärmebehandelter Kern + FKM-Dichtungen, korrosionsbeständig und auslaufsicher
Kompaktes, leichtes Design, 64 dB geräuscharm, ideal für OEM-Integration
Breite ein-/dreiphasige Spannung, CE-Standard, optionaler UL-Motor
Kostengünstige Ersatzteile, Wartungsintervalle von 3000–5000 Stunden
Ausreichender Lagerbestand, schnelle weltweite Lieferung, optionale VFD/SPS-Steuerung
| Technische Daten des PVX16 |
| 50 Hz | 60 Hz |
| Pumpgeschwindigkeit | 16 m³/h | 19 m³/h |
| Letztendlich Druck | 1 Mbar |
| Motorleistung | 0,55 kW |
Motorspannung
| Δ 200-230V ; Y 380-415V (3ph) |
|
| 220V±10% (1ph) |
| Motordrehzahl | 2800 U / min | 3300 U / min |
| Geräuschpegel | 64 dB (a) |
Gaseinlassanschluss
| ½ Zoll |
| Gasauslassanschluss | / |
| Ölkapazität | 0,4 l
|
| Gewicht | 16 kg
|
| Dimensions | 308*213*207 mm |
*1) Kontaktieren Sie uns für andere Spannungsoptionen. *2) Bedienungsanleitung. *3) Leistungskurven. *4) 3D -Modelldiagramm.
Anwendung:
| Ölgeschmierte Drehschieber-Vakuumpumpen der Wordfik PVX-Serie (Schnellmodellauswahl) |
Modell
| Motorleistung
| Pumpgeschwindigkeit | Letztendlich Druck |
| 50 Hz | 60 Hz | 50 Hz | 60 Hz |
| PVX16 | 0,55 kW | 0,55 kW | 16 m³/h | 19 m³/h | 1 Mbar
|
| PVX25D | 0,75 kW | 0,75 kW | 20 m³/h | 24 m³/h |
| PVX25 | 0,75 kW | 0,9 kW | 24 m³/h | 28 m³/h | 0,5 Mbar
|
| PVX40 | 1,1 kW | 1,5 kW | 40 m³/h | 48 m³/h |
| PVX63 | 1,5 kW | 2,2 kW | 63 m³/h | 78 m³/h |
| PVX100 | 2,2 kW | 3 kW | 100 m³/h | 120 m³/h |
| PVX140 | 3 kW | 4 kW | 132 m³/h | 158 m³/h |
| PVX160 | 4 kW | 5,5 kW | 160 m³/h | 192 m³/h |
| PVX202 | 5,5 kW
| 200 m³/h | 240 m³/h |
| PVX250 | 7,5 kW
| 250 m³/h | 300 m³/h |
| PVX302 | 7,5 kW
| 300 m³/h | 360 m³/h |
| PVX630 | 18,5 kW | 18,5 kW | 630 m³/h | 760 m³/h | 0,1-0,5 mbar
|
