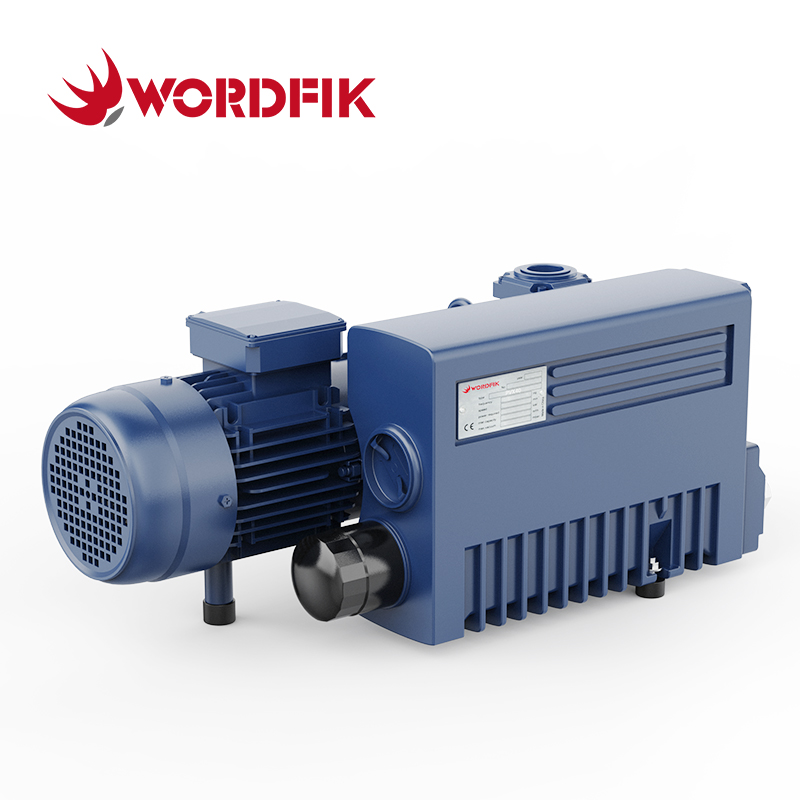

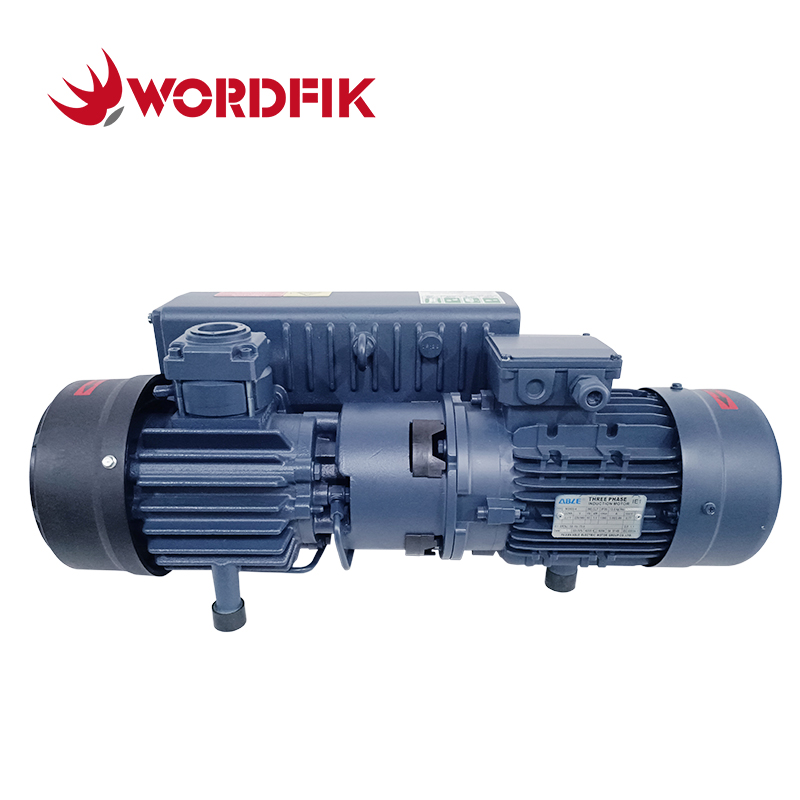

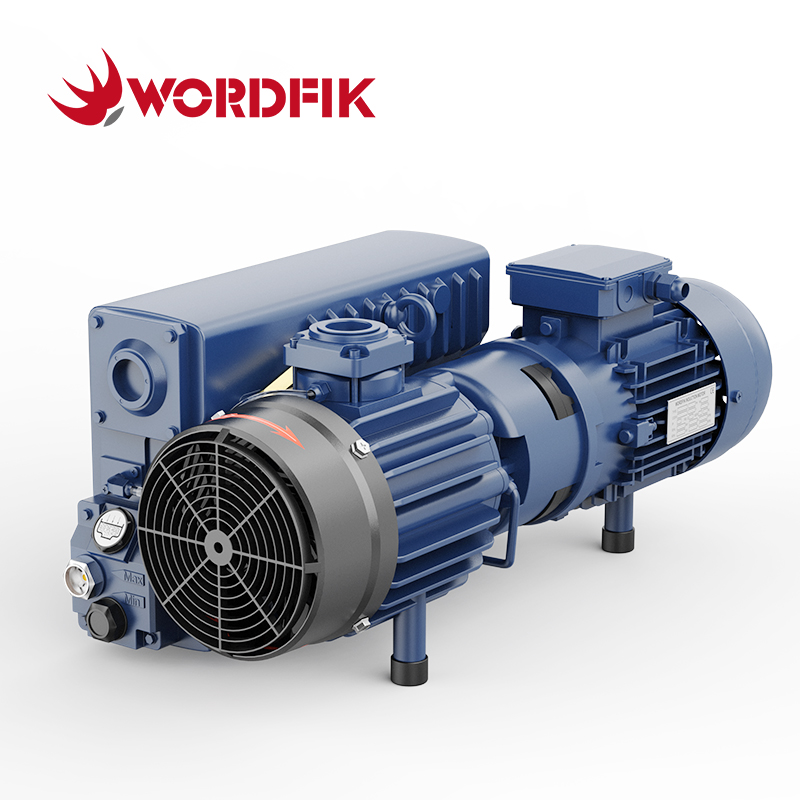

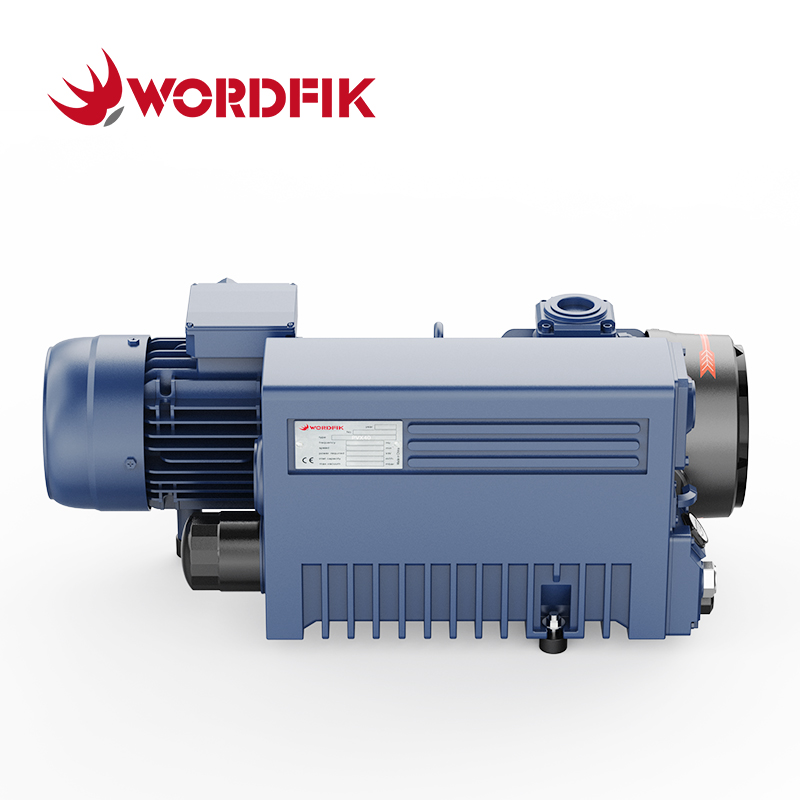

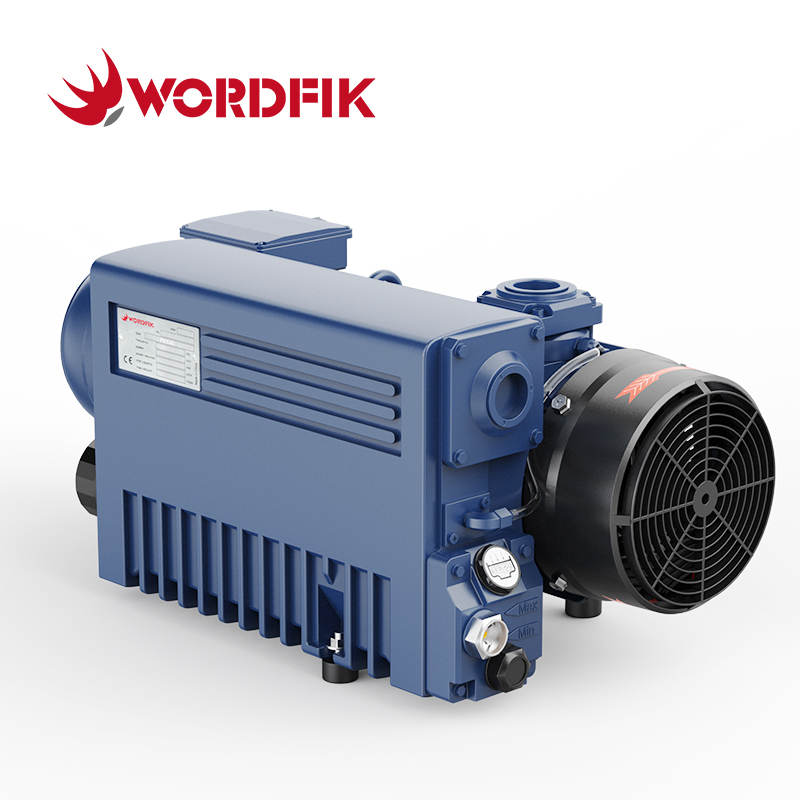

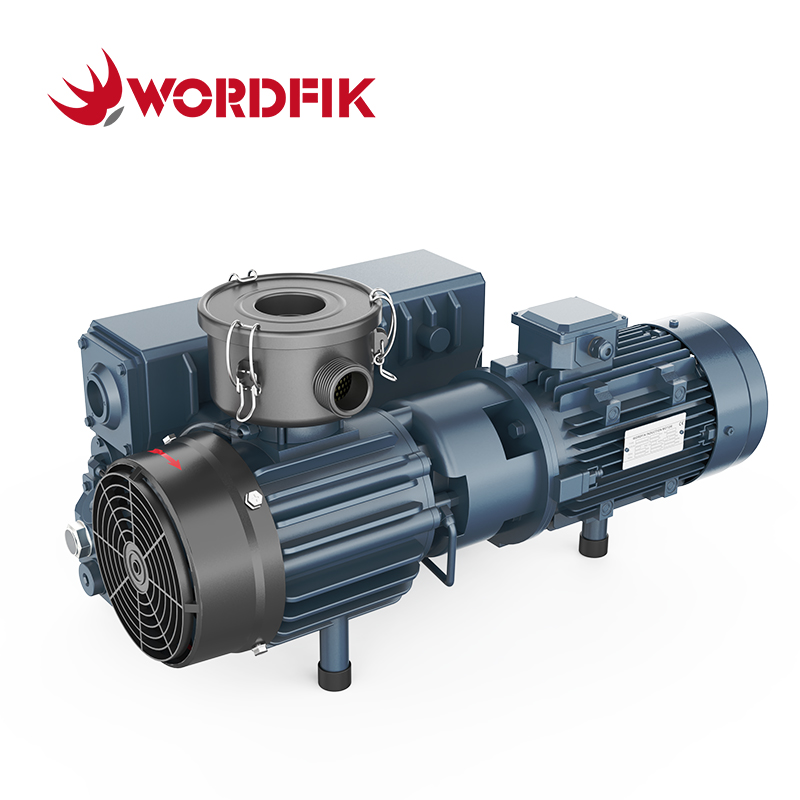

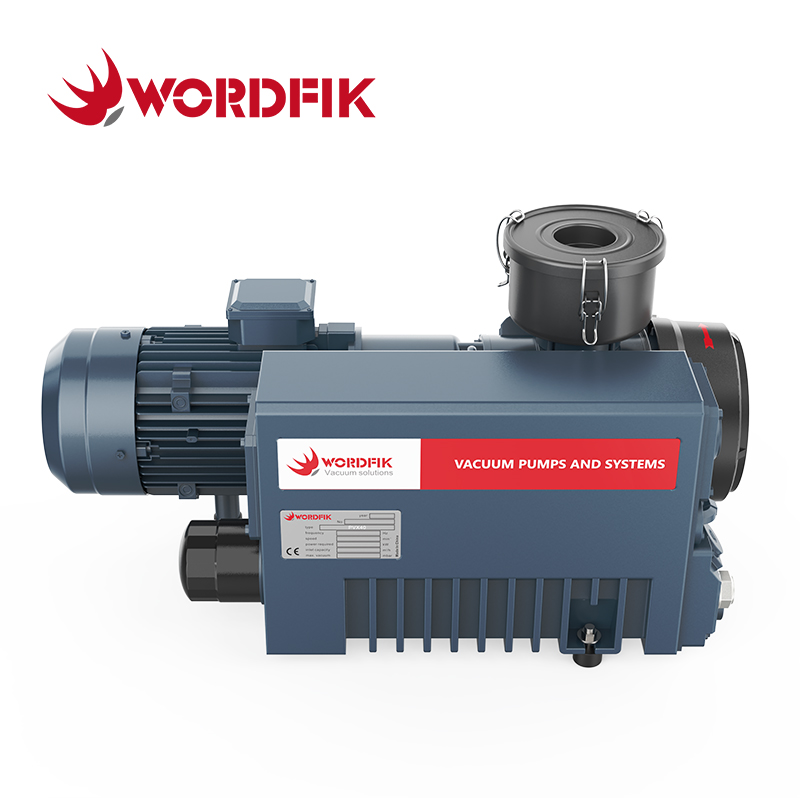

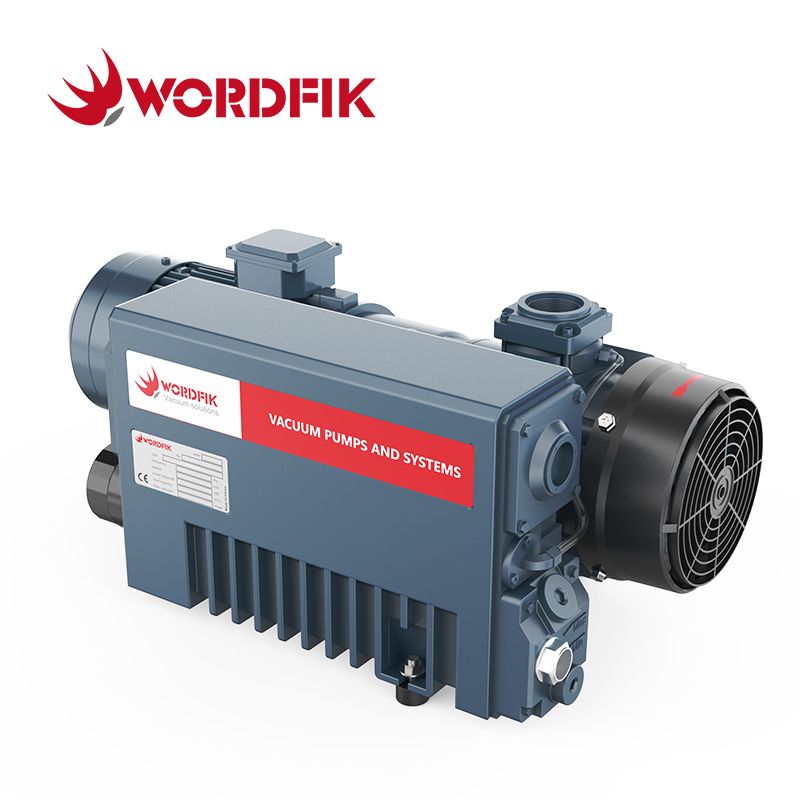

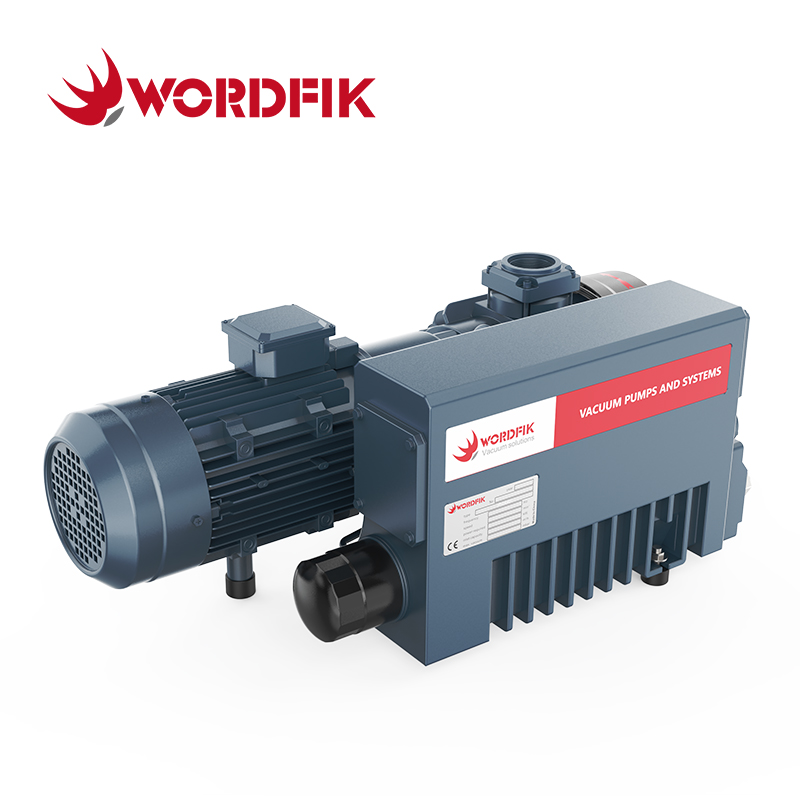

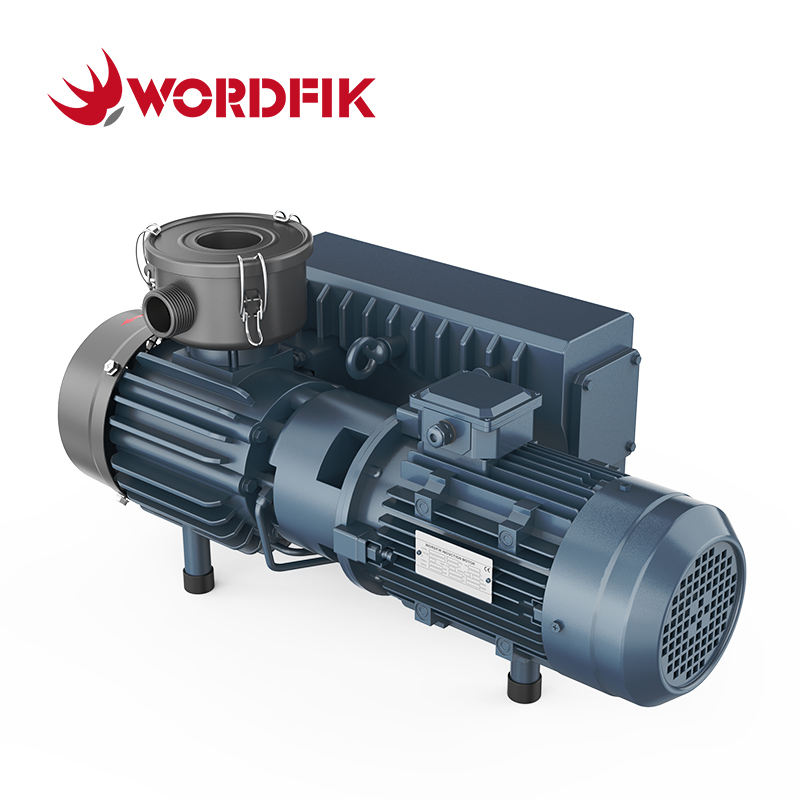

Die Wordfik PVX40 ist eine industrielle ölgeschmierte Drehschieber-Vakuumpumpe für mittlere Beanspruchung, die für zuverlässige, geräuscharme Leistung in einem breiten Spektrum von Produktionsanwendungen entwickelt wurde. Als direkter Ersatz für die ölgedichteten Flügelzellenpumpen R5 RA 0040 von Busch liefert sie eine Pumpgeschwindigkeit von 40 m³/h (23,5 CFM) bei 50 Hz und 48 m³/h (28,2 CFM) bei 60 Hz und erreicht ein tiefes Endvakuum von 0,5 mbar (0,375 Torr) für eine gleichbleibende Prozessleistung.
Ausgestattet mit einem integrierten Gasballastventil bewältigt es effektiv kondensierbare Dämpfe und sorgt für ein stabiles Vakuumniveau unter wechselnden Lastbedingungen. Sein wärmebehandelter Gusseisenzylinder und der präzisionsgefertigte Rotor sorgen für eine verbesserte Korrosionsbeständigkeit und eine Wasserdampftoleranz von 0,7 kg/h, während hochwertige FKM-Fluorkautschukdichtungen Öllecks im Dauerbetrieb rund um die Uhr verhindern.
Angetrieben von einem Vollkupfermotor mit 1,1 kW (1,5 PS) bei 50 Hz und 1,5 kW (2,0 PS) bei 60 Hz läuft der PVX40 mit niedrigen 1450/1700 U/min für weniger Verschleiß und einen leisen Betrieb mit 64–65 dB(A). Es unterstützt breite dreiphasige Spannungseingänge, verfügt standardmäßig über eine CE-Zertifizierung und bietet optional UL-zugelassene Motoren für den weltweiten Einsatz. Mit kostengünstigen Ersatzteilen und langen Wartungsintervallen sorgt es für hervorragende Gesamtbetriebskosten für medizinische Systeme, Vakuumform- und mittelgroße Verpackungslinien. Standardeinheiten sind für eine schnelle weltweite Lieferung vollständig auf Lager.
Merkmale:
0,5 mbar tiefes Vakuum mit Gasballast, bewältigt zuverlässig kondensierbare Dämpfe
Direkter Ersatz für ölgedichtete Busch R5 RA 0040F Vakuumpumpen
Niedriggeschwindigkeitsdesign mit 1450 U/min, 64 dB extrem leiser Betrieb
Wärmebehandelter Kern + FKM-Dichtungen, korrosionsbeständig und auslaufsicher
Breite Dreiphasenspannung, CE-Standard, optionaler UL-Motor
Kostengünstige Ersatzteile, niedrige langfristige Betriebskosten
Ausreichender Lagerbestand, schnelle Lieferung, optionale intelligente VFD/PLC-Steuerung
| Technische Daten des PVX40 |
| 50 Hz | 60 Hz |
| Pumpgeschwindigkeit | 40 m³/h | 48 m³/h |
| Letztendlich Druck | 0,5 Mbar |
| Motorleistung | 1,1 kW | 1,5 kW |
Motorspannung
| Δ 200-230V ; Y 380-415V (3ph) | Δ 440-460V (3ph) |
220V±10% (1ph)
|
| Motordrehzahl | 1450 U / min | 1700 U / min |
| Geräuschpegel | 64 dB (a) | 65 dB (a) |
Gaseinlassanschluss
| 1¼ Zoll |
| Gasauslassanschluss | 1¼ Zoll |
| Wasserdampftoleranz | 0,7 kg/h
|
| Ölkapazität | 1,5 l
|
| Gewicht | 44 kg
| 46 kg |
| Dimensions | 647*307*270 mm | 672*307*270 mm |
*1) Kontaktieren Sie uns für andere Spannungsoptionen. *2) Bedienungsanleitung. *3) Leistungskurven. *4) 3D -Modelldiagramm.
Anwendung:
| Ölgeschmierte Drehschieber-Vakuumpumpen der Wordfik PVX-Serie (Schnellmodellauswahl) |
Modell
| Motorleistung
| Pumpgeschwindigkeit | Letztendlich Druck |
| 50 Hz | 60 Hz | 50 Hz | 60 Hz |
| PVX16 | 0,55 kW | 0,55 kW | 16 m³/h | 19 m³/h | 1 Mbar
|
| PVX25D | 0,75 kW | 0,75 kW | 20 m³/h | 24 m³/h |
| PVX25 | 0,75 kW | 0,9 kW | 24 m³/h | 28 m³/h | 0,5 Mbar
|
| PVX40 | 1,1 kW | 1,5 kW | 40 m³/h | 48 m³/h |
| PVX63 | 1,5 kW | 2,2 kW | 63 m³/h | 78 m³/h |
| PVX100 | 2,2 kW | 3 kW | 100 m³/h | 120 m³/h |
| PVX140 | 3 kW | 4 kW | 132 m³/h | 158 m³/h |
| PVX160 | 4 kW | 5,5 kW | 160 m³/h | 192 m³/h |
| PVX202 | 5,5 kW
| 200 m³/h | 240 m³/h |
| PVX250 | 7,5 kW
| 250 m³/h | 300 m³/h |
| PVX302 | 7,5 kW
| 300 m³/h | 360 m³/h |
| PVX630 | 18,5 kW | 18,5 kW | 630 m³/h | 760 m³/h | 0,1-0,5 mbar
|
