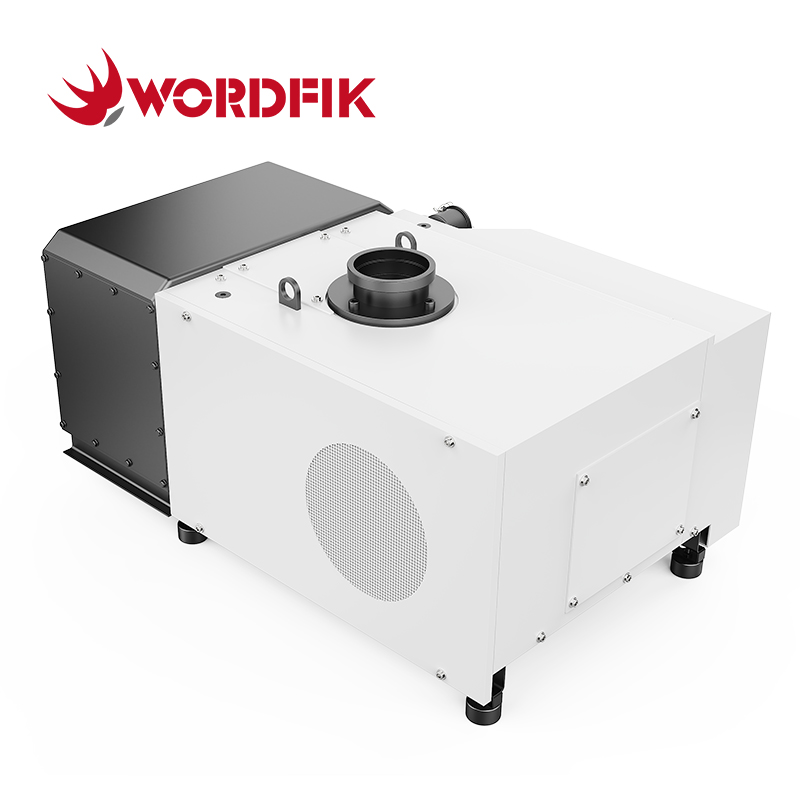

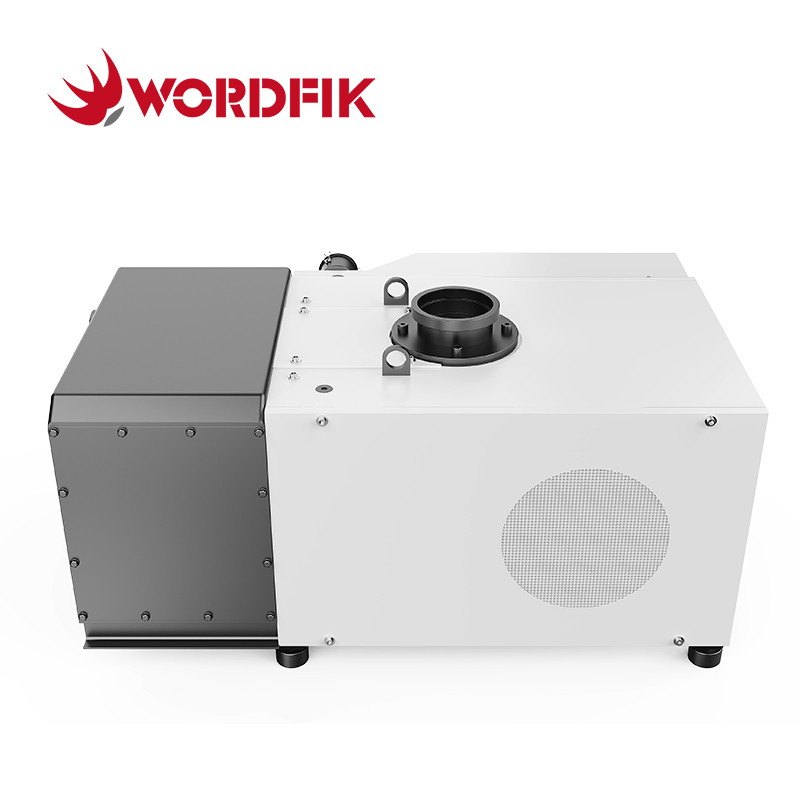

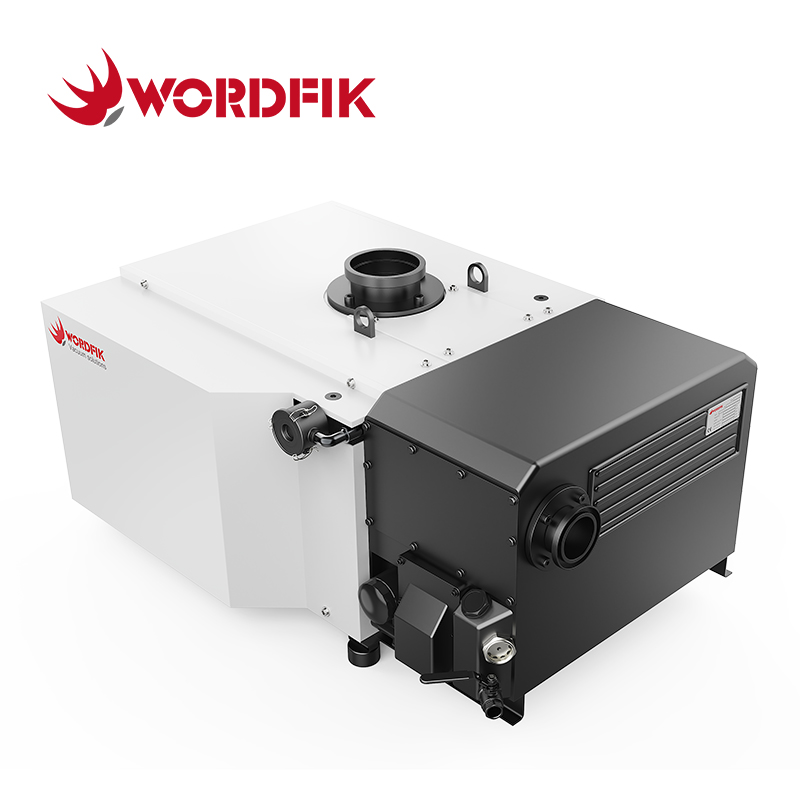

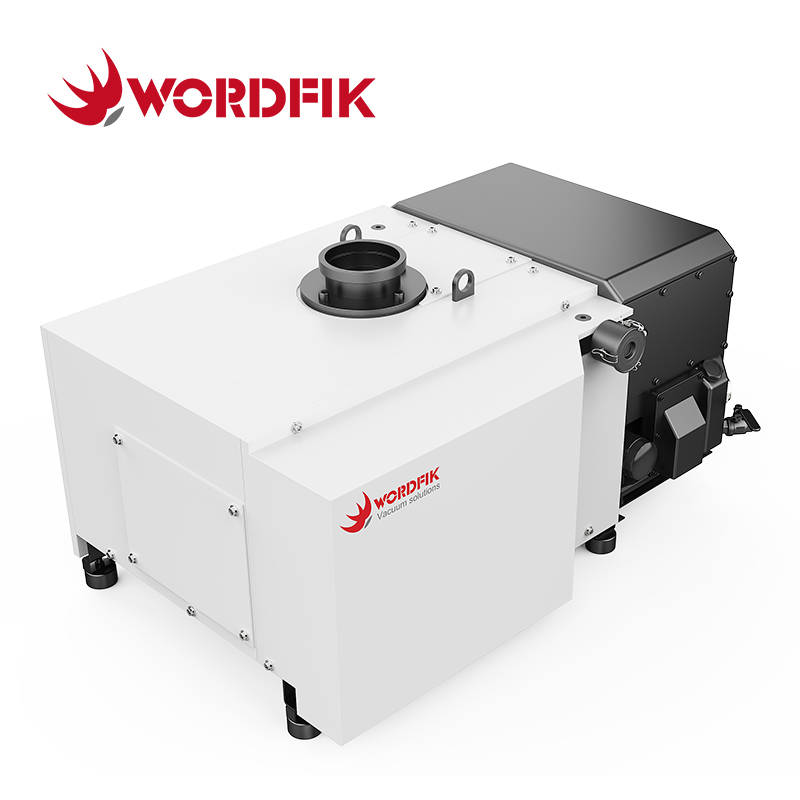

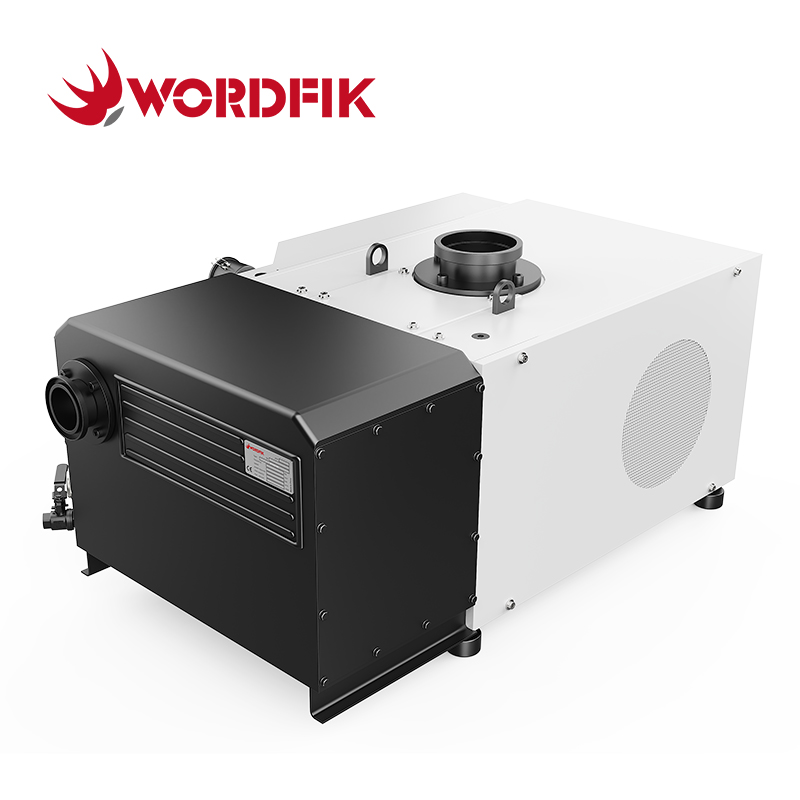

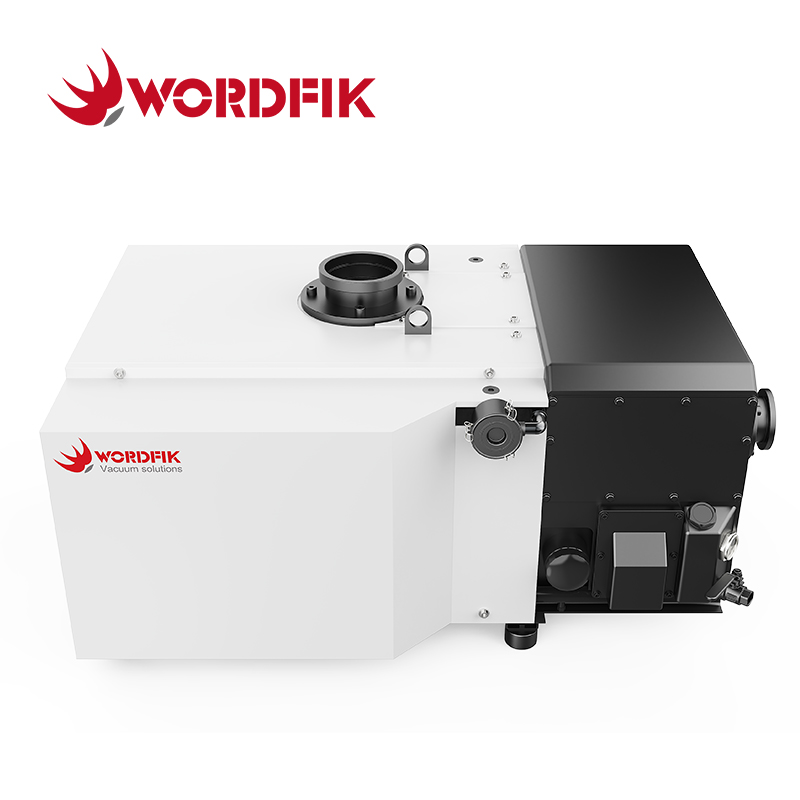

Das WordFIK PVX750 ist eine hochkomplizierte öl geschaltete öl geschaltete Rotations-Vane-Vakuumpumpe, die für anspruchsvolle Anwendungen entwickelt wurde, die Leistung mit großer Fluss, Präzisionsvakuumregelung und kontinuierlicher Betrieb erfordern. Mit einer Pumpgeschwindigkeit von 750 m³/h (50 Hz) und einem ultimativen Vakuum von 0,1 MBAR liefert es einen außergewöhnlichen Effizienz in groß angelegten industriellen Prozessen. Die Pumpe enthält ein Wasserkühlsystem, um die optimale thermische Stabilität unter schweren Belastungen aufrechtzuerhalten, um eine konsistente Leistung und eine verlängerte Lebensdauer zu gewährleisten.
Der PVX750 ist mit einem hochkarätigen gusseiserischen Körper und präzisionsgemachten Komponenten konstruiert und minimiert die interne Leckage und Vibration. Sein Kupfermotor (18,5 kW für den 50-Hz-Betrieb) liefert eine zuverlässige Leistung, während das fortschrittliche Ölversiegelungssystem und das integrierte Gasballastventil effektiv kondensierbare Dämpfe verarbeiten. Das Wasserkühlungsdesign reduziert die Betriebstemperaturen, verbessert die Lebensdauer der Öl und verringert die Wartungsfrequenz.
Ideal für Anwendungen wie industrielle Trocknung, Vakuumöfen, chemische Verarbeitung und groß angelegte Verpackungssysteme kombiniert PVX750 hohe Durchflussraten mit tiefen Vakuumfunktionen.
Merkmale:
• Energieeinsparung
• Effizienter Antikorrosionsschutz
• Ausgezeichnete Leistung
• Einfach zu gewartete
• Langes Lebensdauer
• stabiler und kontinuierlicher Betrieb
| PVX750 Technische Spezifikationen |
| Pumpgeschwindigkeit | 750 m³/h |
| Endgutdruck (Gasballastventil in der Nähe) | 0,1 Mbar |
| Endgutdruck (Einzelgasballastventil offen) | 0,3 Mbar |
| Endgutdruck (zwei Gasballastventil offen) | 1,5 Mbar |
| Motorleistung | 18,5 kW |
Motorspannung
| Δ 380-415V; Y 660-690V (3PH) |
| Motordrehzahl | 1450 U / min |
| Geräuschpegel | 76 dB (a) |
Gaseinlassverbindung
| DN 100 |
| Gasauslassverbindung | DN 80 |
| Wasserdampftoleranz | 24 kg/h
|
| Ölkapazität | 22 l
|
| Kühlmethode | Wasser abgekühlt
|
| Betriebsflüssigkeitskapazität | 20 l |
| Gewicht | 680 kg
|
| Dimensions | 1600*900*754 mm |
*1) Kontaktieren Sie uns für andere Spannungsoptionen. *2) Bedienungsanleitung. *3) Leistungskurven. *4) 3D -Modelldiagramm.

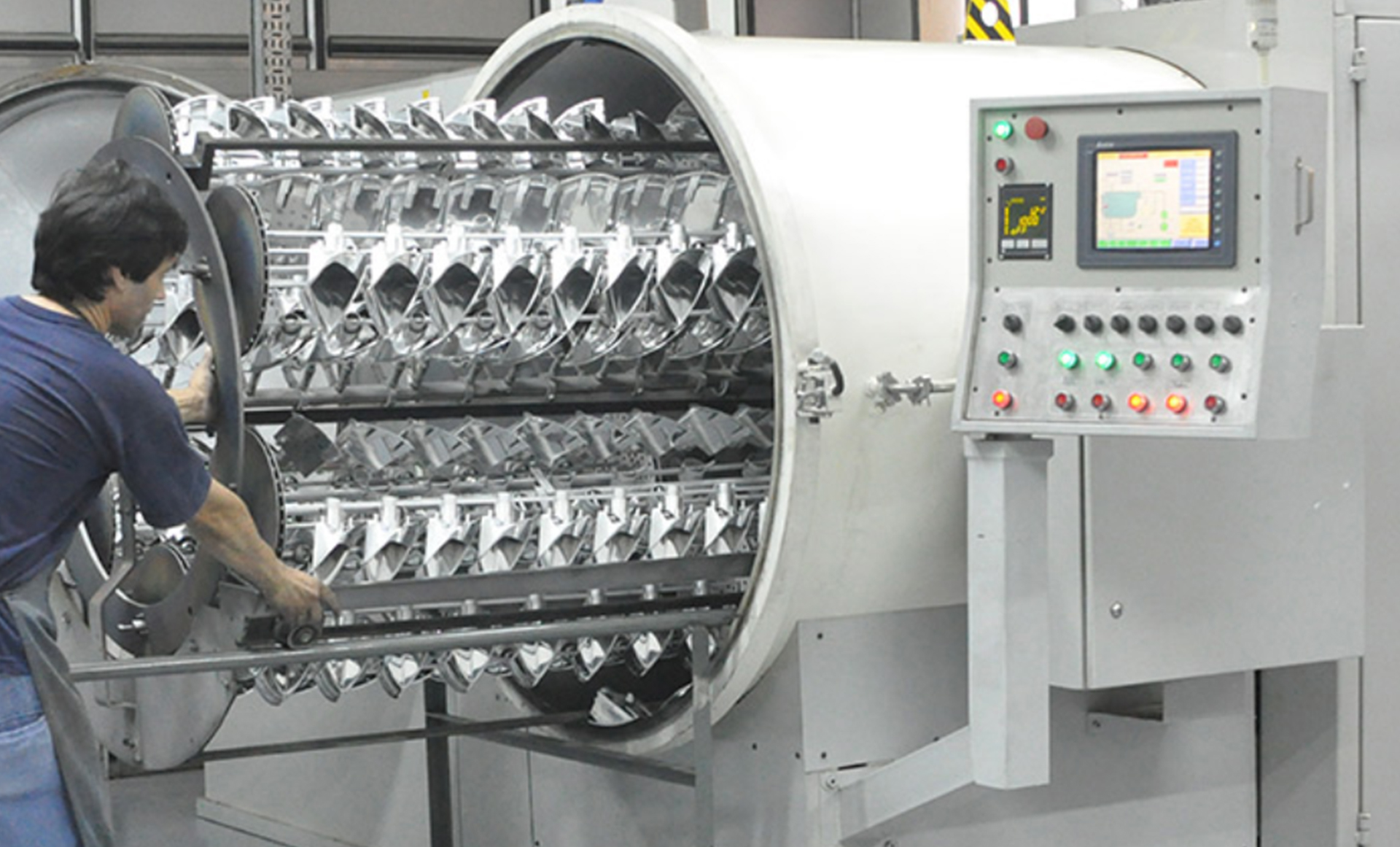

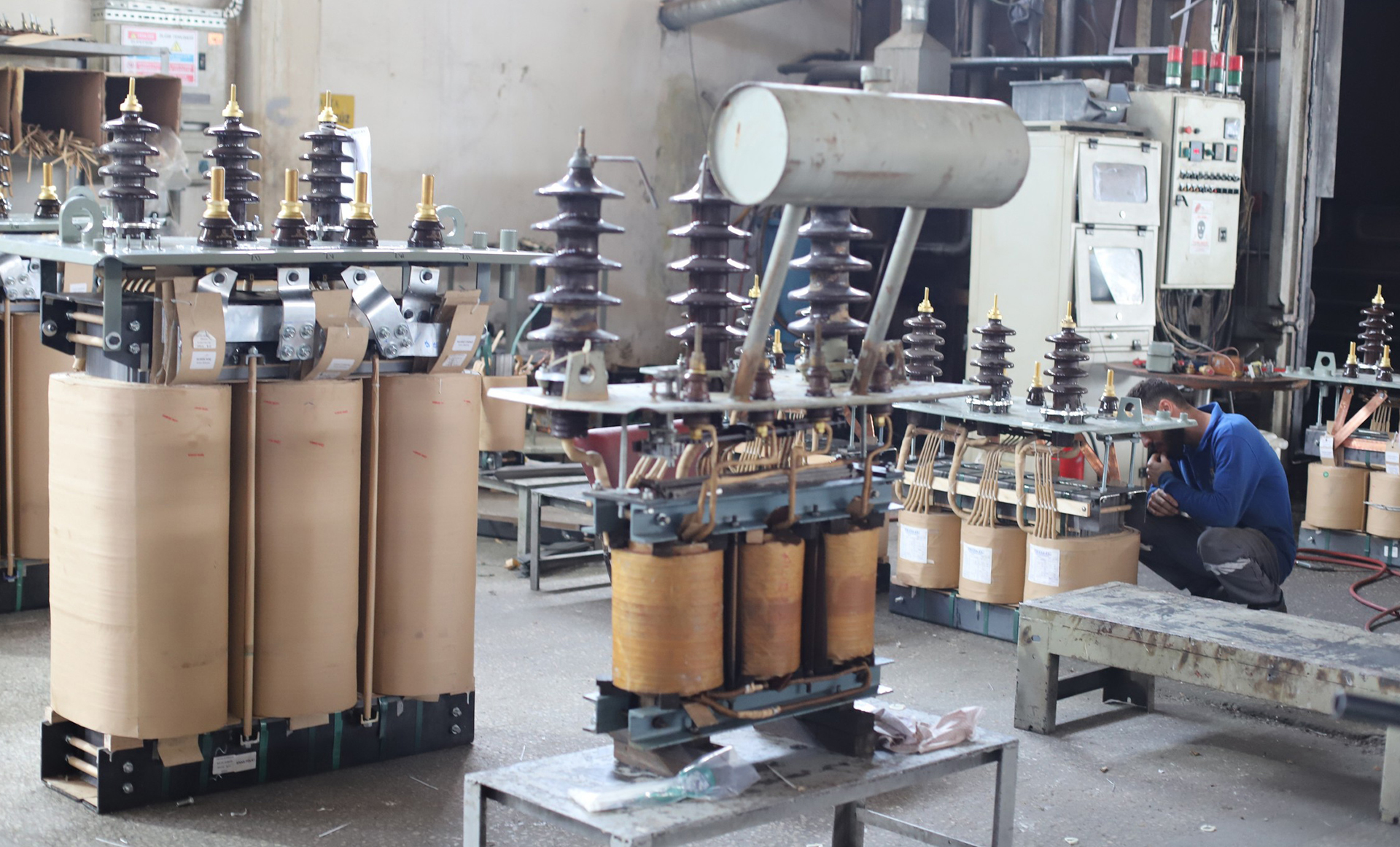

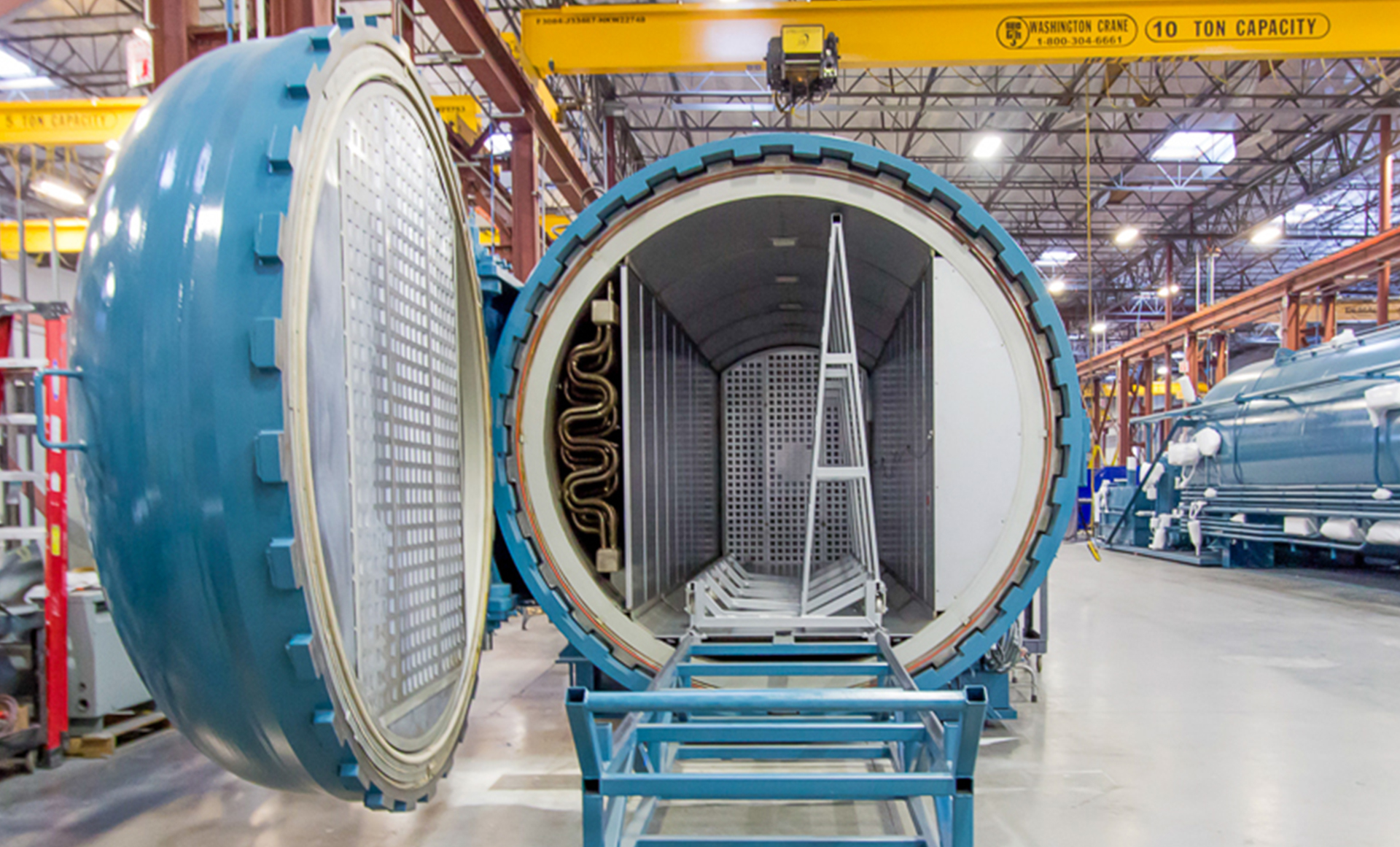

Anwendung:
| WordFIK PVX-Serie Öl geschmiertes Drehschaufel Vane Vakuumpumpen (Schnellmodell-Selektor) |
Modell
| Motorleistung
| Pumpgeschwindigkeit | Letztendlich Druck |
| 50 Hz | 60 Hz | 50 Hz | 60 Hz |
| PVX16 | 0,55 kW | 0,55 kW | 16 m³/h | 19 m³/h | 1 Mbar
|
| PVX25 | 0,75 kW | 0,9 kW | 24 m³/h | 28 m³/h | 0,5 Mbar
|
| PVX40 | 1,1 kW | 1,5 kW | 40 m³/h | 48 m³/h |
| PVX63 | 1,5 kW | 2,2 kW | 63 m³/h | 78 m³/h |
| PVX100 | 2,2 kW | 3 kW | 100 m³/h | 120 m³/h |
| PVX160 | 4 kW | 5,5 kW | 160 m³/h | 192 m³/h |
| PVX202 | 4/5,5 kW | 5,5 kW | 200 m³/h | 240 m³/h |
| PVX250 | 5,5/7,5 kW | 7,5 kW | 250 m³/h | 300 m³/h |
| PVX302 | 7,5 kW | 7,5 kW | 300 m³/h | 360 m³/h |
| PVX630 | 15 kW | 18 kW | 640 m³/h | 750 m³/h | 0,1 Mbar
|
| PVX750 | 18,5 kW | / | 750 m³/h | / |
